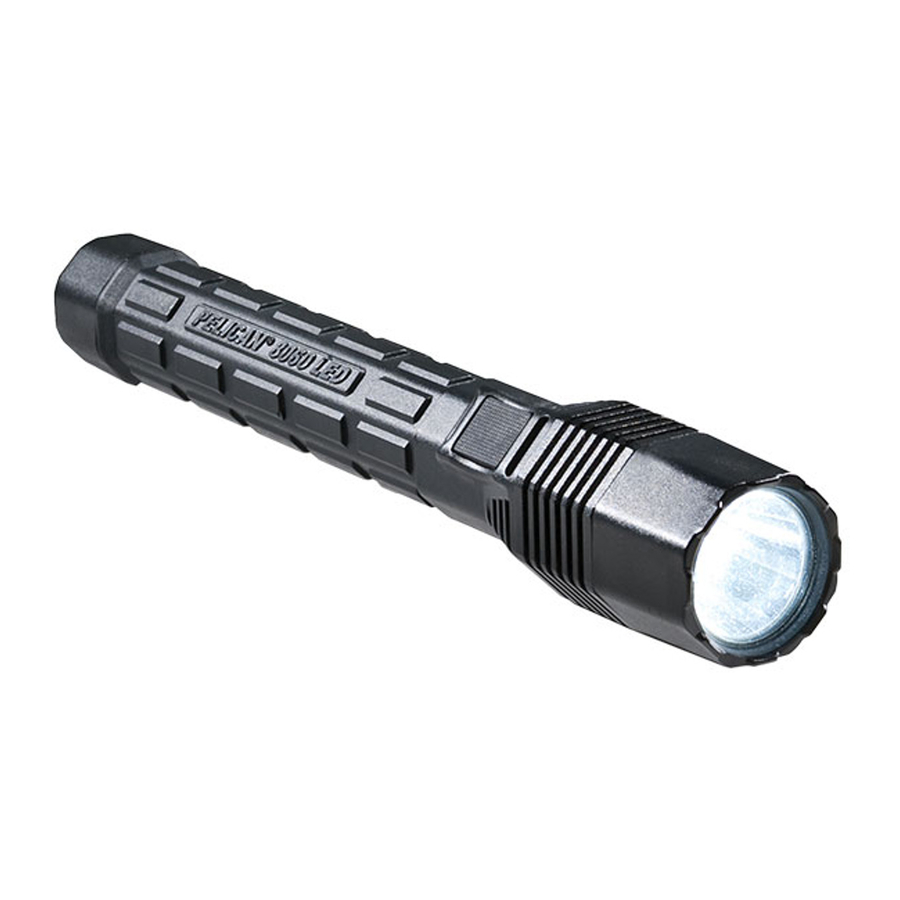

PELICAN 8060 - Εγχειρίδιο Τακτικού Φακού LED

Πριν αποσυναρμολογήσετε οποιοδήποτε μέρος του φακού 8060, βεβαιωθείτε ότι ο φακός δεν λειτουργεί για πέντε (5) λεπτά πριν αφαιρέσετε τη μονάδα λαμπτήρα. Κατά τη λειτουργία, η μονάδα λαμπτήρα μπορεί να γίνει εξαιρετικά ζεστή και μπορεί να προκαλέσει τραυματισμό εάν την αγγίξετε.

Λειτουργία Φακού

Το 8060 είναι ένας φακός υψηλής απόδοσης για χρήση από επαγγελματίες. Αυτός ο φακός είναι εξοπλισμένος με μια μονάδα λαμπτήρα LED υψηλής απόδοσης, προ-εστιασμένη, που εκπέμπει μια ισχυρή, σφιχτή δέσμη λευκού φωτός. Δεν υπάρχει ανάγκη εστίασης του 8060.

Η μπαταρία σας 8060 έρχεται σε εσάς μερική φορτισμένη και θα χρειαστεί να φορτιστεί για τουλάχιστον 24 ώρες πριν από τη χρήση.

Για να επιλέξετε ένα πρόγραμμα, πατήστε μερικώς το κουμπί επανειλημμένα εντός 0,5 δευτερολέπτων το ένα από το άλλο (στιγμιαίο πάτημα, μην κάνετε κλικ) όπως υποδεικνύεται στον παρακάτω πίνακα και ΚΡΑΤΗΣΤΕ μέχρι το 8060 να αναβοσβήσει σε αναγνώριση. Το φως θα αναβοσβήσει για να σας ενημερώσει ότι ένα νέο πρόγραμμα έχει επιλεγεί με επιτυχία. Ο αριθμός των επιβεβαιωτικών αναβοσβήσεων υποδεικνύει τον αριθμό του προγράμματος. Τώρα ορίστε.

Για να αλλάξετε τη λειτουργία μέσα σε ένα πρόγραμμα, πατήστε το κουμπί (στιγμιαία, μην κάνετε κλικ) μία φορά για κάθε βήμα στο πρόγραμμα. Τα πατήματα πρέπει να είναι εντός 0,5 δευτερολέπτων. Πατήστε πλήρως το κουμπί για να απενεργοποιήσετε (OFF) από οποιαδήποτε ενεργοποιημένη λειτουργία. Πατήστε πλήρως για να κλειδώσετε την επιλεγμένη λειτουργία.

Ένδειξη Χαμηλής Μπαταρίας

Ένα κόκκινο LED που αναβοσβήνει (τοποθετημένο μπροστά από την περιοχή του διακόπτη) υποδεικνύει ότι έχει επιτευχθεί επίπεδο φόρτισης κάτω του 25%. Το φως πρέπει να φορτιστεί το συντομότερο δυνατό.

Αντικατάσταση Μπαταρίας

Μετά από μια εκτεταμένη περίοδο χρήσης, η μπαταρία NiMH ενδέχεται να μην διατηρεί πλέον φόρτιση και πρέπει να αντικατασταθεί. Η μπαταρία είναι διαθέσιμη σε οποιαδήποτε τοποθεσία όπου πωλούνται φακοί Pelican ή απευθείας από την Pelican Products, Inc.

Σημείωση: Ο φακός 8060 μπορεί επίσης να λειτουργήσει χρησιμοποιώντας 4 αλκαλικές μπαταρίες "C" μιας χρήσης αντί για την επαναφορτιζόμενη μπαταρία NiMH. Βεβαιωθείτε ότι έχετε αφαιρέσει τις αλκαλικές μπαταρίες πριν επιχειρήσετε να φορτίσετε τον φακό 8060.

Για να αντικαταστήσετε την μπαταρία:

1. Ξεβιδώστε το πίσω καπάκι της μπαταρίας.
2. Αφαιρέστε την παλιά μπαταρία.
3. Εγκαταστήστε τη νέα μπαταρία με το θετικό άκρο (+) πρώτα.
4. Επανατοποθετήστε το καπάκι της μπαταρίας.

ΣΗΜΕΙΩΣΗ: Παρακαλούμε ενεργήστε υπεύθυνα όταν απορρίπτετε την μπαταρία NiMH. Αυτό το μέρος είναι ανακυκλώσιμο και δεν πρέπει να απορρίπτεται στο δημοτικό σύστημα αποβλήτων. Ελέγξτε με την τοπική σας αρχή διάθεσης αποβλήτων για πληροφορίες.

Για να φορτίσετε το 8060

Ο φορτιστής είναι ικανός να φορτίσει την μπαταρία σε λιγότερο από 5 ώρες. Τα LED Charge Lights θα υποδεικνύουν πού βρίσκεται η μπαταρία στον κύκλο φόρτισης ως εξής:

Σταθερό Κόκκινο = 8060 Δεν είναι Συνδεδεμένο
Κόκκινο Φως που Αναβοσβήνει = 8060 Γρήγορη Φόρτιση
Σταθερό Πράσινο Φως = 8060 Πλήρως Φορτισμένο

Το 8060 θα χρειαστεί να περάσει από αρκετούς κύκλους φόρτισης/εκφόρτισης πριν επιτευχθεί ο μέγιστος χρόνος λειτουργίας της λάμπας. Δεν υπάρχει ανάγκη πλήρους εκφόρτισης του 8060 πριν από τη φόρτιση της μπαταρίας. Η φόρτιση μπορεί να συμβεί όποτε απαιτείται και το 8060 μπορεί να παραμείνει επ' αόριστον στο περίβλημα του φορτιστή χωρίς φόβο υπερφόρτισης.

Για Φόρτιση:

1. Απενεργοποιήστε (Turn off) το 8060.
2. Τοποθετήστε το 8060 στους βραχίονες του φορτιστή με τον διακόπτη στραμμένο προς εσάς και τις επαφές του φορτιστή να εμπλέκονται με τις επαφές του 8060. Το LED θα αλλάξει από ΣΤΑΘΕΡΟ ΚΟΚΚΙΝΟ σε ΚΟΚΚΙΝΟ ΠΟΥ ΑΝΑΒΟΣΒΗΝΕΙ για να υποδείξει τον κύκλο γρήγορης φόρτισης.
3. Όταν το LED γίνει ΣΤΑΘΕΡΟ ΠΡΑΣΙΝΟ, η μπαταρία είναι πλήρως φορτισμένη.

ΣΗΜΕΙΩΣΗ: Ένα πράσινο LED που αναβοσβήνει υποδεικνύει πρόβλημα φόρτισης. Αφαιρέστε τον φακό από τον φορτιστή και καθαρίστε τις επαφές φόρτισης. Εάν το πρόβλημα παραμένει, επιστρέψτε τον φακό για επισκευή που σχετίζεται με την εγγύηση.

Για να Συνδέσετε τον Μετασχηματιστή Ρεύματος AC/DC

1. Περιστρέψτε τον φορτιστή έτσι ώστε η βάση να είναι στραμμένη προς εσάς.
2. Πάρτε το δεξί γωνιακό βύσμα από τον μετασχηματιστή ρεύματος και σπρώξτε το μεταλλικό άκρο στην υποδοχή που βρίσκεται σε μια τσέπη στη βάση του φορτιστή. Ίσως χρειαστεί να χρησιμοποιήσετε ένα μικρό επίπεδο κατσαβίδι για να καθοδηγήσετε απαλά το βύσμα στην υποδοχή.
3. Περάστε το καλώδιο στο κανάλι που οδηγεί από την τσέπη.

Φροντίδα Μπαταρίας

Η μπαταρία 8060 θα φτάσει στη μέγιστη χωρητικότητα μόνο μετά από έναν αριθμό κύκλων φόρτισης/εκφόρτισης.

• Μην χρησιμοποιείτε τον φακό 8060 πέρα από το σημείο όπου η λάμπα γίνεται αμυδρή. Η λειτουργία πέρα από αυτό το σημείο θα βλάψει τα στοιχεία της μπαταρίας και θα μειώσει τη διάρκεια ζωής τους.
• Μην υπερφορτίζετε τον φακό σας σε μια προσπάθεια να μειώσετε μια κατάσταση "μνήμης".

Αυτή η πρακτική είναι περιττή, καθώς οι σύγχρονες μπαταρίες NiMH, όταν χρησιμοποιούνται σε φακούς όπως το 8060, είναι εξαιρετικά απίθανο να αναπτύξουν αυτή την κατάσταση. Επιπλέον, η βαθιά εκφόρτιση των μπαταριών μπορεί να προκαλέσει την εξαέρωση δυνητικά επικίνδυνων αερίων και ηλεκτρολυτών.

Τοποθέτηση Φορτιστή

Η βάση του φορτιστή 8060 μπορεί να τοποθετηθεί μόνιμα στις περισσότερες θέσεις εκτός από ανάποδα σε οχήματα. Παρέχονται δύο οπές στερέωσης για να επιτρέψουν τη σύνδεση χρησιμοποιώντας βίδες #10. Ο μετασχηματιστής ρεύματος AC/DC πρέπει να συνδεθεί πριν μπορέσει να τοποθετηθεί ο φορτιστής (βλ. παραπάνω).

Εγκατάσταση Οχήματος

Ο φορτιστής 8060 μπορεί να εγκατασταθεί μόνιμα στα περισσότερα οχήματα και αυτή η λειτουργία θα πρέπει να εκτελείται από έναν επαγγελματία τεχνικό αυτοκινήτων. Ο φορτιστής δεν πρέπει να εγκατασταθεί ανάποδα, καθώς ορισμένες συνθήκες μπορεί να προκαλέσουν την εκτίναξη του 8060 από τον φορτιστή. Κατά την εγκατάσταση του φορτιστή, βεβαιωθείτε ότι το Direct Wiring Rig (πωλείται χωριστά) είναι συνδεδεμένο σε μια γραμμή που αλλάζει με το κλειδί ανάφλεξης. Η υψηλή ένταση ρεύματος αυτού του φορτιστή μπορεί να αποφορτίσει την μπαταρία του οχήματος εάν συνδεθεί απευθείας στην μπαταρία.

Συντήρηση O-Ring

Αφαιρέστε τυχόν βρωμιά ή ξένα σώματα από τις επιφάνειες στεγανοποίησης O-ring. Διατηρείτε τα O-ring λιπασμένα με γράσο σιλικόνης.

ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΟΣ

Lamp Type: LED (Τύπος Λάμπας: LED)

Battery Run Time: 2.5 - 69.0 w/NiMH Batteries (Χρόνος Λειτουργίας Μπαταρίας: 2.5 - 69.0 με Μπαταρίες NiMH)

Battery Type: 4C NiMH Rechargeable Stick (Τύπος Μπαταρίας: 4C Επαναφορτιζόμενη Μπαταρία NiMH)

Πληροφορίες Ασφάλειας Μπαταρίας

ΧΕΙΡΙΣΤΕΙΤΕ ΚΑΙ ΑΠΟΘΗΚΕΥΣΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΣΩΣΤΑ ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΡΑΥΜΑΤΙΣΜΟΥΣ ΚΑΘΩΣ ΟΙ ΒΛΑΜΜΕΝΕΣ ΜΠΑΤΑΡΙΕΣ ΜΠΟΡΟΥΝ ΝΑ ΕΙΝΑΙ ΕΠΙΚΙΝΔΥΝΕΣ!

Τα περισσότερα προβλήματα μπαταρίας προκύπτουν από ακατάλληλο χειρισμό των μπαταριών, και ιδιαίτερα από τη χρήση κατεστραμμένων ή παραποιημένων μπαταριών. Ελέγξτε τις παρακάτω πληροφορίες για να αποφύγετε σοβαρούς τραυματισμούς ή/και ζημιές στην περιουσία σας.

Επαναφορτιζόμενες Μπαταρίες

1. Οι εγκρίσεις ασφάλειας για επικίνδυνες τοποθεσίες για εκρηκτικά περιβάλλοντα ισχύουν μόνο για την μπαταρία Pelican που παρέχεται με το φως.
2. Για ανταλλακτικές μπαταρίες, χρησιμοποιήστε μόνο την εγκεκριμένη μπαταρία Pelican για το μοντέλο του φωτός που χρησιμοποιείτε. Η χρήση άλλων μπαταριών θα ακυρώσει την έγκριση ασφάλειας.
3. Τα φώτα πρέπει να φορτίζονται μόνο σε μη επικίνδυνη τοποθεσία.
4. Τα φώτα πρέπει να φορτίζονται μόνο χρησιμοποιώντας τη βάση φορτιστή Pelican που παρέχεται με το φως.
5. Τα φώτα πρέπει να φορτίζονται και να λειτουργούν μεταξύ των θερμοκρασιών που εμφανίζονται:
   Charge Temperature: -20°C to 50°C (-4°F to 122°F) (Θερμοκρασία Φόρτισης: -20°C έως 50°C (-4°F έως 122°F))
   Operating Temperature: -20°C to 50°C (-4°F to 122°F) (Θερμοκρασία Λειτουργίας: -20°C έως 50°C (-4°F έως 122°F))
6. Μην φορτίζετε με αλκαλικές μπαταρίες εγκατεστημένες στο φως. Η προσπάθεια αυτή μπορεί να προκαλέσει εσωτερική παραγωγή αερίου ή θερμότητας με αποτέλεσμα εξαέρωση, έκρηξη ή πιθανώς πυρκαγιά.
7. Η βαθιά εκφόρτιση της επαναφορτιζόμενης μπαταρίας μπορεί να προκαλέσει την εξαέρωση δυνητικά επικίνδυνων αερίων και ηλεκτρολυτών.

Να απορρίπτετε πάντα όλες τις μπαταρίες σωστά σε ένα εγκεκριμένο κέντρο ανακύκλωσης μπαταριών.

ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ ΔΙΑΡΚΕΙΑΣ ΖΩΗΣ ΤΗΣ PELICAN ΓΙΑ ΑΡΙΣΤΕΙΑ

Η Pelican Products, Inc. εγγυάται τα φώτα της για μια ζωή έναντι θραύσης ή ελαττωμάτων στην κατασκευή. Αυτή η εγγύηση δεν καλύπτει τη λάμπα ή τις μπαταρίες.

Για να υποβάλετε αξίωση εγγύησης, ο αγοραστής πρέπει να επικοινωνήσει με την Pelican Products, Inc. στη διεύθυνση 23215 Early Avenue, Torrance, CA 90505 ή csrwarranty@pelican.com, ή καλώντας το 1-800-473-5422, επέκταση 5.

Στην Αυστραλία: Για να υποβάλετε αξίωση εγγύησης, ο αγοραστής πρέπει να επικοινωνήσει με την Pelican Products Australia, Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250, Τηλ: +612 4367 7022.

Η Εγγύηση Διάρκειας Ζωής δεν καλύπτει τις θήκες Roto Molded, Ανατρέξτε στο www.pelican.com/warranty για πλήρεις λεπτομέρειες.
