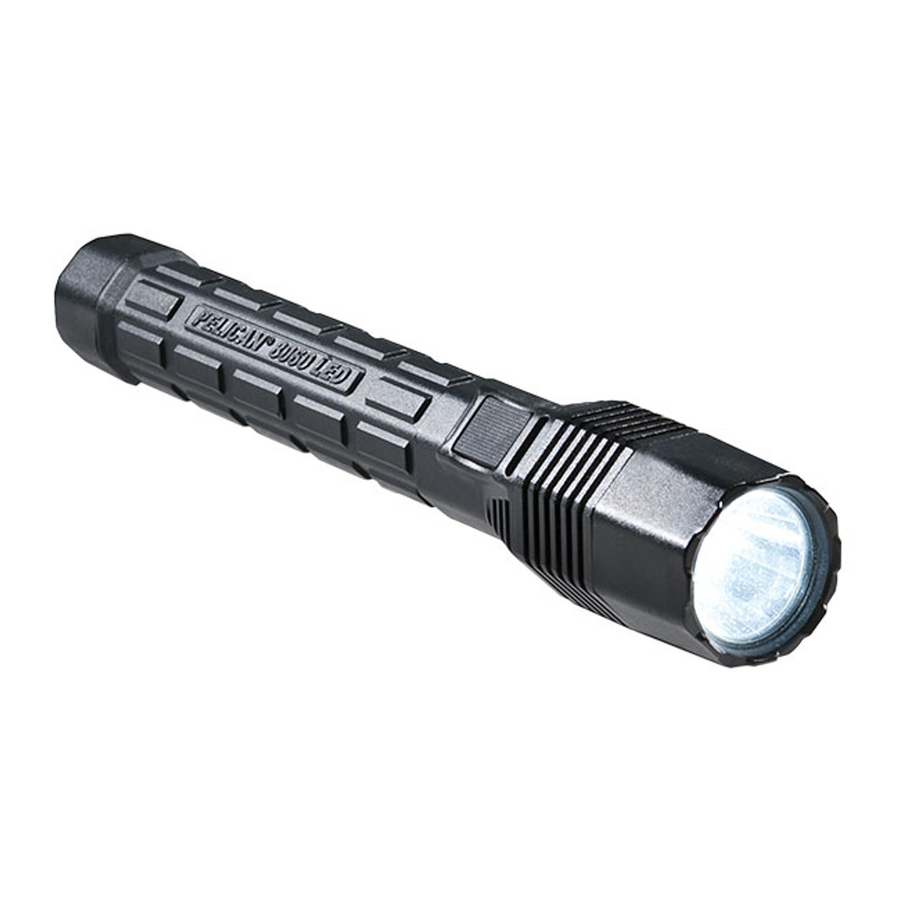

PELICAN 8060 - Tactische LED Zaklamp Handleiding

Voordat u enig onderdeel van de 8060 zaklamp demonteert, moet u ervoor zorgen dat de zaklamp niet in de vijf (5) minuten voorafgaand aan het verwijderen van de lampmodule in werking is geweest. Tijdens het gebruik kan de lampmodule extreem heet worden en letsel veroorzaken bij aanraking.

Zaklamp Bediening

De 8060 is een krachtige zaklamp voor gebruik door professionals. Deze zaklamp is uitgerust met een high output LED voorgefocuste lampmodule die een sterke, strakke bundel wit licht uitstraalt. Het is niet nodig om de 8060 scherp te stellen.

Uw 8060 batterijpakket wordt gedeeltelijk opgeladen geleverd en moet voor gebruik minstens 24 uur worden opgeladen.

Om een programma te selecteren, drukt u de knop herhaaldelijk gedeeltelijk in binnen 0,5 seconden van elkaar (kortstondig indrukken, niet klikken) zoals aangegeven in de onderstaande tabel en HOUD ingedrukt totdat de 8060 ter bevestiging knippert. Het licht knippert om u te laten weten dat er een nieuw programma is geselecteerd. Het aantal bevestigingsflitsen geeft het programmanummer aan. Nu ingesteld.

Om de modus binnen een programma te wijzigen, drukt u de knop één keer in voor elke stap in het programma (kortstondig, niet klikken). Het indrukken moet binnen 0,5 seconden gebeuren. Druk de knop volledig in om UIT (OFF) te schakelen vanuit een geactiveerde modus. Druk volledig in om de gekozen modus te vergrendelen.

Indicatie Lage Batterijspanning

Een rode knipperende LED (gemonteerd aan de voorkant van het schakelgedeelte) geeft aan dat een laadniveau van minder dan 25% is bereikt. Het licht moet zo snel mogelijk worden opgeladen.

Batterij Vervanging

Na een langere gebruiksperiode kan de NiMH-batterij mogelijk geen lading meer vasthouden en moet deze worden vervangen. De batterij is verkrijgbaar op elke locatie waar Pelican zaklampen worden verkocht of rechtstreeks bij Pelican Products, Inc.

Opmerking: De 8060 zaklamp kan ook werken met 4 "C" cel alkaline batterijen voor eenmalig gebruik in plaats van de oplaadbare NiMH batterij. Zorg ervoor dat u alkaline batterijen verwijdert voordat u probeert de 8060 zaklamp op te laden.

Om de batterij te vervangen:

1. Draai de achterste batterijkap los.
2. Verwijder de oude batterij.
3. Installeer de nieuwe batterij met de positieve (+) kant eerst.
4. Plaats de batterijkap terug.

OPMERKING: Handel alstublieft verantwoordelijk bij het weggooien van de NiMH batterij. Dit onderdeel is recyclebaar en mag niet worden weggegooid in het gemeentelijk afvalsysteem. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor informatie.

De 8060 Opladen

De oplader kan het batterijpakket in minder dan 5 uur opladen. De LED-oplaadlampjes geven aan waar de batterij zich in de oplaadcyclus bevindt, als volgt:

Continu Rood = 8060 niet aangesloten
Knipperend Rood Licht = 8060 Snel Opladen
Continu Groen Licht = 8060 Volledig Opgeladen

De 8060 moet verschillende laad- / ontlaadcycli doorlopen voordat de maximale brandtijd van de lamp is bereikt. Het is niet nodig om de 8060 volledig te ontladen voordat u de batterij oplaadt. Opladen kan indien nodig plaatsvinden en de 8060 kan voor onbepaalde tijd in de opladerbehuizing worden achtergelaten zonder bang te zijn voor overladen.

Om op te laden:

1. Schakel de 8060 uit (Turn off).
2. Klik de 8060 in de armen van de oplader met de schakelaar naar u toe gericht en de opladercontacten in contact met de 8060 contacten. De LED verandert van CONTINU ROOD in KNIPPEREND ROOD om de snellaadcyclus aan te geven.
3. Wanneer de LED CONTINU GROEN wordt, is het batterijpakket volledig opgeladen.

OPMERKING: Een knipperende groene LED geeft een oplaadprobleem aan. Verwijder de zaklamp uit de oplader en reinig de oplaadcontacten. Als het probleem aanhoudt, stuur de zaklamp dan terug voor garantiegerelateerde reparatie.

De AC/DC Voeding Aansluiten

1. Draai de oplader zo dat de basis naar u toe is gericht.
2. Neem de haakse stekker van de voeding en steek het metalen uiteinde in de aansluiting in een vak in de opladerbasis. Mogelijk moet u een kleine platte schroevendraaier gebruiken om de stekker voorzichtig in de aansluiting te geleiden.
3. Voer het snoer in het kanaal dat vanuit het vak loopt.

Batterij Onderhoud

Het 8060 batterijpakket bereikt pas de maximale capaciteit na een aantal laad- / ontlaadcycli.

• Gebruik uw 8060 zaklamp niet verder dan het punt waarop de lamp zwak wordt. Gebruik buiten dit punt beschadigt de batterijcellen en verkort hun levensduur.
• Ontlaad uw zaklamp niet te veel in een poging om een "geheugen" -conditie te verminderen.

Deze praktijk is onnodig, omdat moderne NiMH-batterijen, wanneer ze worden gebruikt in zaklampen zoals de 8060, zeer onwaarschijnlijk deze toestand zullen ontwikkelen. Bovendien kan diep ontladen van de batterijen ertoe leiden dat de batterijen mogelijk gevaarlijke gassen en elektrolyten afgeven.

Oplader Montage

De 8060 opladerbasis kan permanent in de meeste posities worden gemonteerd, behalve ondersteboven in voertuigen. Er zijn twee montagegaten voorzien om bevestiging mogelijk te maken met behulp van #10 schroeven. De AC/DC-voeding moet worden aangesloten voordat de oplader kan worden gemonteerd (zie hierboven).

Voertuig Installatie

De 8060 oplader kan permanent in de meeste voertuigen worden geïnstalleerd en deze bewerking moet worden uitgevoerd door een professionele autotechnicus. De oplader mag niet ondersteboven worden geïnstalleerd, omdat bepaalde omstandigheden ertoe kunnen leiden dat de 8060 uit de oplader wordt geworpen. Zorg er bij het installeren van de oplader voor dat de Direct Wiring Rig (apart verkrijgbaar) is aangesloten op een via het contactslot geschakelde lijn. De hoge stroomafname van deze oplader kan de voertuigbatterij leegmaken als deze rechtstreeks op de batterij is aangesloten.

O-Ring Onderhoud

Verwijder vuil of vreemde stoffen van de O-ring afdichtingsoppervlakken. Houd O-ringen gesmeerd met siliconenvet.

PRODUCTSPECIFICATIES

Lamptype: LED

Batterij Gebruiksduur: 2.5 - 69.0 w/NiMH Batterijen

Batterij Type: 4C NiMH Oplaadbare Stick

Batterij Veiligheidsinformatie

BEHANDEL EN BEWAAR BATTERIJEN CORRECT OM LETSEL TE VOORKOMEN, AANGEZIEN BESCHADIGDE BATTERIJEN GEVAARLIJK KUNNEN ZIJN!

De meeste batterijproblemen ontstaan door onjuiste behandeling van batterijen, en vooral door het gebruik van beschadigde of namaakbatterijen. Lees de onderstaande informatie om ernstig letsel en/of schade aan uw eigendom te voorkomen.

Oplaadbare Batterijen

1. Veiligheidskeuringen voor gevaarlijke locaties voor explosieve omgevingen zijn alleen geldig voor de Pelican batterij die bij de lamp wordt geleverd.
2. Gebruik voor vervangende batterijen alleen de goedgekeurde Pelican batterij voor het model van de lamp dat u gebruikt. Het gebruik van andere batterijen maakt de veiligheidskeuring ongeldig.
3. Lampen mogen alleen worden opgeladen op een niet-gevaarlijke locatie.
4. Lampen mogen alleen worden opgeladen met behulp van de Pelican opladerbasis die bij de lamp wordt geleverd.
5. Lampen moeten worden opgeladen en gebruikt tussen de aangegeven temperaturen:
   Oplaadtemperatuur: -20 °C tot 50 °C (-4 °F tot 122 °F)
   Gebruikstemperatuur: -20 °C tot 50 °C (-4 °F tot 122 °F)
6. Laad niet op met alkaline batterijen in de lamp. Pogingen hiertoe kunnen interne gas- of warmteontwikkeling veroorzaken, wat kan leiden tot ontluchting, explosie of mogelijk brand.
7. Diepe ontlading van de oplaadbare batterij kan ertoe leiden dat batterijen mogelijk gevaarlijke gassen en elektrolyten afgeven.

Gooi alle batterijen altijd op de juiste manier weg bij een erkend batterijrecyclingcentrum.

PELICAN BEPERKTE LEVENSLANGE GARANTIE VAN UITMUNTENDHEID

Pelican Products, Inc. garandeert haar lampen levenslang tegen breuk of defecten in vakmanschap. Deze garantie dekt niet de lamp of batterijen.

Om een garantieclaim in te dienen, moet de koper contact opnemen met Pelican Products, Inc. op 23215 Early Avenue, Torrance, CA 90505 of csrwarranty@pelican.com, of door te bellen naar 1-800-473-5422, toestel 5.

In Australië: Om een garantieclaim in te dienen, moet de koper contact opnemen met Pelican Products Australia, Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250, Tel: +612 4367 7022.

Levenslange garantie dekt geen Roto Molded cases, raadpleeg www.pelican.com/warranty voor alle details.

23215 Early Ave. • Torrance, CA 90505 USA
Tel 310.326.4700 • FAX 310.326.3311 • www.pelican.com

PELICAN PRODUCTS ULC
10221-184th Sreett. • Edmonton, Alberta T5S 2J4 Canada
Tel.780.481.6076 • FAX 780.481.9586 • www.pelican.ca

8063-311-002 5-11368 Rev A JA/15

© 2015 Pelican Products
Alle handelsmerken zijn geregistreerde en/of niet-geregistreerde handelsmerken van Pelican Products, Inc., haar dochterondernemingen en/of gelieerde ondernemingen.
