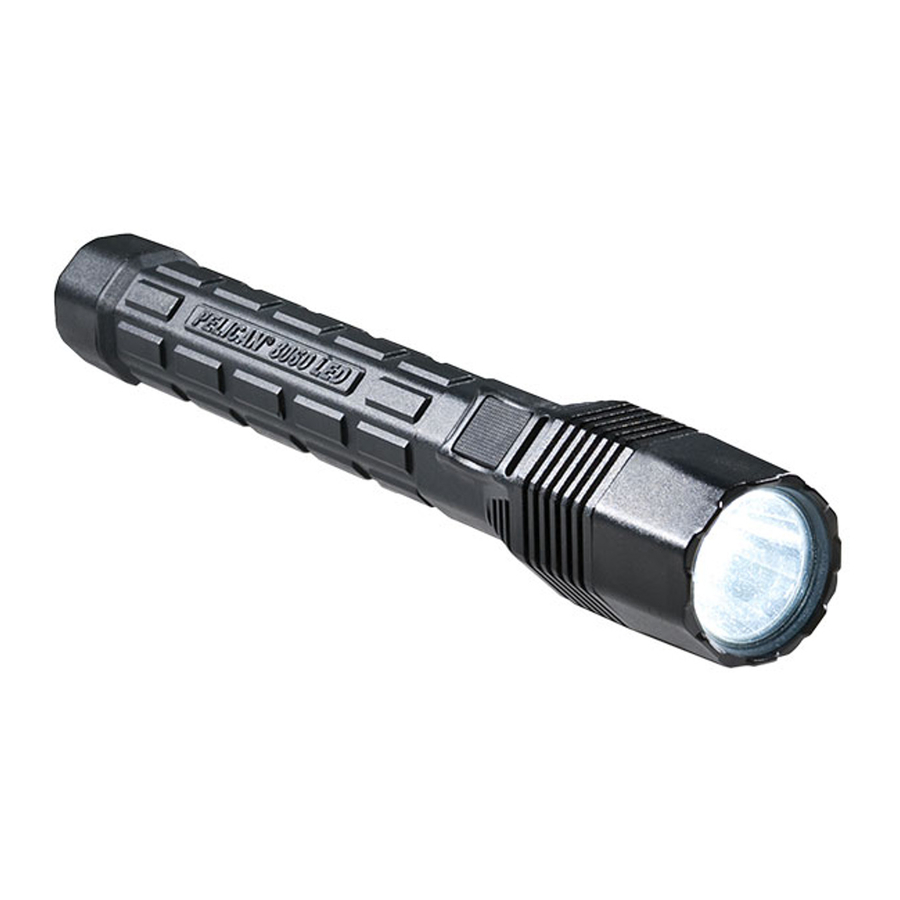

PELICAN 8060 - Taktinio LED žibintuvėlio vadovas

Prieš išardydami bet kurią 8060 žibintuvėlio dalį, įsitikinkite, kad žibintuvėlis neveikė penkias (5) minutes prieš išimdami lempos modulį. Veikimo metu lempos modulis gali labai įkaisti ir prisilietus gali susižaloti.

Žibintuvėlio naudojimas

8060 yra didelio našumo žibintuvėlis, skirtas profesionalams. Šis žibintuvėlis turi didelio galingumo LED iš anksto sufokusuotą lempos modulį, kuris skleidžia stiprų, siaurą baltos šviesos spindulį. 8060 nereikia fokusuoti.

Jūsų 8060 akumuliatorius yra iš dalies įkrautas ir prieš naudojimą jį reikia įkrauti mažiausiai 24 valandas.

Norėdami pasirinkti programą, kelis kartus iš dalies paspauskite mygtuką per 0,5 sekundės vienas nuo kito (trumpalaikis paspaudimas, nespauskite iki galo), kaip nurodyta toliau esančioje lentelėje, ir LAIKYKITE, kol 8060 sumirksės patvirtindamas. Lemputė sumirksės, kad praneštų, jog nauja programa sėkmingai pasirinkta. Patvirtinimo mirksėjimų skaičius rodo programos numerį. Dabar nustatyta.

Norėdami pakeisti režimą programoje, paspauskite mygtuką (trumpalaikis, nespauskite iki galo) vieną kartą kiekvienam programos žingsniui. Paspaudimai turi būti atliekami per 0,5 sekundės. Visiškai paspauskite mygtuką, kad išjungtumėte iš bet kurio įjungto režimo. Visiškai paspauskite, kad užfiksuotumėte pasirinktą režimą.

Žemos akumuliatoriaus įkrovos indikacija

Raudonas mirksintis šviesos diodas (sumontuotas priešais jungiklio sritį) rodo, kad pasiektas mažesnis nei 25% įkrovos lygis. Šviesą reikia įkrauti kuo greičiau.

Akumuliatoriaus keitimas

Po ilgo naudojimo NiMH akumuliatorius gali nebeišlaikyti įkrovos ir jį reikia pakeisti. Akumuliatorių galite įsigyti bet kurioje vietoje, kur parduodami "Pelican" žibintuvėliai, arba tiesiogiai iš "Pelican Products, Inc.".

Pastaba: 8060 žibintuvėlis taip pat gali veikti naudojant 4 "C" tipo vienkartines šarmines baterijas vietoj įkraunamo NiMH akumuliatoriaus. Prieš bandydami įkrauti 8060 žibintuvėlį, būtinai išimkite šarmines baterijas.

Norėdami pakeisti akumuliatorių:

1. Atsukite galinį akumuliatoriaus dangtelį.
2. Išimkite seną akumuliatorių.
3. Įdėkite naują akumuliatorių, pirmiausia teigiamuoju galu (+).
4. Uždėkite akumuliatoriaus dangtelį.

PASTABA: Prašome elgtis atsakingai išmesdami NiMH akumuliatorių. Ši dalis yra perdirbama ir neturėtų būti išmetama į komunalinių atliekų sistemą. Norėdami gauti informacijos, kreipkitės į vietinę atliekų tvarkymo įstaigą.

Kaip įkrauti 8060

Įkroviklis gali įkrauti akumuliatorių per mažiau nei 5 valandas. LED įkrovimo lemputės parodys, kurioje įkrovimo ciklo vietoje yra akumuliatorius:

Nuolat šviečia raudonai = 8060 neprijungtas
Mirksi raudonai = 8060 greitai įkraunamas
Nuolat šviečia žaliai = 8060 visiškai įkrautas

8060 turės praeiti kelis įkrovimo / iškrovimo ciklus, kol pasieks maksimalų lempos veikimo laiką. Nereikia visiškai iškrauti 8060 prieš įkraunant akumuliatorių. Įkrauti galima bet kada, kai reikia, o 8060 galima palikti įkroviklio korpuse neribotam laikui, nebijant per didelio įkrovimo.

Norėdami įkrauti:

1. Išjunkite 8060.
2. Įstatykite 8060 į įkroviklio laikiklius jungikliu į save, kad įkroviklio kontaktai susijungtų su 8060 kontaktais. Šviesos diodas pasikeis iš NUOLATINIO RAUDONO į MIRKSINTĮ RAUDONĄ, rodantį greito įkrovimo ciklą.
3. Kai šviesos diodas nuolat šviečia ŽALIAI, akumuliatorius yra visiškai įkrautas.

PASTABA: Mirksintis žalias šviesos diodas rodo įkrovimo problemą. Išimkite žibintuvėlį iš įkroviklio ir nuvalykite įkrovimo kontaktus. Jei problema išlieka, grąžinkite žibintuvėlį garantiniam remontui.

Kaip prijungti AC/DC maitinimo transformatorių

1. Pasukite įkroviklį taip, kad pagrindas būtų nukreiptas į jus.
2. Paimkite stačiu kampu esantį maitinimo transformatoriaus kištuką ir įkiškite metalinį galą į lizdą, esantį įkroviklio pagrindo kišenėje. Gali prireikti naudoti mažą plokščią atsuktuvą, kad švelniai įstumtumėte kištuką į lizdą.
3. Įkiškite laidą į kanalą, vedantį iš kišenės.

Akumuliatoriaus priežiūra

8060 akumuliatorius maksimalią talpą pasieks tik po kelių įkrovimo / iškrovimo ciklų.

• Nenaudokite 8060 žibintuvėlio ilgiau nei lemputė pritemsta. Naudojant ilgiau, bus pažeistos akumuliatoriaus celės ir sutrumpės jų tarnavimo laikas.
• Neperkraukite žibintuvėlio bandydami sumažinti "atminties" efektą.

Ši praktika yra nereikalinga, nes šiuolaikinėms NiMH baterijoms, naudojamoms tokiuose žibintuvėliuose kaip 8060, labai mažai tikėtina, kad išsivystys ši būklė. Be to, gilus baterijų iškrovimas gali sukelti potencialiai pavojingų dujų ir elektrolitų išsiskyrimą.

Įkroviklio montavimas

8060 įkroviklio pagrindą galima nuolat montuoti daugelyje padėčių, išskyrus apverstą transporto priemonėse. Yra dvi tvirtinimo angos, leidžiančios pritvirtinti naudojant #10 varžtus. Prieš montuojant įkroviklį, reikia prijungti AC/DC maitinimo transformatorių (žr. aukščiau).

Montavimas transporto priemonėje

8060 įkroviklį galima nuolat įrengti daugelyje transporto priemonių, o šį veiksmą turėtų atlikti profesionalus automobilių technikas. Įkroviklio negalima montuoti aukštyn kojomis, nes tam tikromis sąlygomis 8060 gali būti išstumtas iš įkroviklio. Montuodami įkroviklį, įsitikinkite, kad tiesioginio laidų prijungimo įranga (parduodama atskirai) yra prijungta prie uždegimo raktu valdomos linijos. Didelis šio įkroviklio srovės stiprumas gali iškrauti transporto priemonės akumuliatorių, jei jis prijungtas tiesiogiai prie akumuliatoriaus.

O žiedo priežiūra

Pašalinkite nešvarumus ar pašalines medžiagas nuo O žiedo sandarinimo paviršių. Laikykite O žiedus suteptus silikoniniu tepalu.

PRODUKTO SPECIFIKACIJOS

Lempos tipas: LED

Akumuliatoriaus veikimo laikas: 2,5 - 69,0 su NiMH akumuliatoriais

Akumuliatoriaus tipas: 4C NiMH įkraunamas akumuliatorius

Informacija apie akumuliatoriaus saugą

TVARKYKITE IR LAIKYKITE AKUMULIATORIUS TINKAMAI, KAD IŠVENGTUMĖTE SUŽALOJIMO, NES PAŽEISTI AKUMULIATORIAI GALI BŪTI PAVOJINGI!

Dauguma akumuliatorių problemų kyla dėl netinkamo akumuliatorių tvarkymo, ypač dėl pažeistų arba padirbtų akumuliatorių naudojimo. Peržiūrėkite toliau pateiktą informaciją, kad išvengtumėte sunkių sužalojimų ir (arba) žalos jūsų turtui.

Įkraunami akumuliatoriai

1. Pavojingos vietos saugos patvirtinimai sprogiai aplinkai galioja tik "Pelican" akumuliatoriui, kuris tiekiamas kartu su šviestuvu.
2. Pakeičiamiems akumuliatoriams naudokite tik patvirtintą "Pelican" akumuliatorių, skirtą šviestuvo modeliui, kurį naudojate. Naudojant kitus akumuliatorius, saugos patvirtinimas negalios.
3. Šviestuvus galima įkrauti tik nepavojingoje vietoje.
4. Šviestuvus galima įkrauti tik naudojant "Pelican" įkroviklio pagrindą, kuris tiekiamas kartu su šviestuvu.
5. Šviestuvus reikia įkrauti ir naudoti tarp nurodytų temperatūrų:
   Įkrovimo temperatūra: -20°C iki 50°C (-4°F iki 122°F)
   Darbinė temperatūra: -20°C iki 50°C (-4°F iki 122°F)
6. Nekraukite su šarminėmis baterijomis, įdėtomis į šviestuvą. Bandant tai padaryti, gali susidaryti vidinės dujos arba šiluma, dėl kurios gali išsiskirti dujos, įvykti sprogimas arba gaisras.
7. Gilus įkraunamo akumuliatoriaus iškrovimas gali sukelti potencialiai pavojingų dujų ir elektrolitų išsiskyrimą.

Visada tinkamai išmeskite visus akumuliatorius patvirtintame akumuliatorių perdirbimo centre.

RIBOTA "PELICAN" VISĄ GYVENIMĄ TRUNKANČIA AUKŠTOS KOKYBĖS GARANTIJA

"Pelican Products, Inc." garantuoja savo šviestuvams visą gyvenimą nuo lūžių ar gamybos defektų. Ši garantija netaikoma lempai ar akumuliatoriams.

Norėdamas pateikti pretenziją dėl garantijos, pirkėjas turi susisiekti su "Pelican Products, Inc." adresu 23215 Early Avenue, Torrance, CA 90505 arba csrwarranty@pelican.com arba skambindamas 1-800-473-5422, 5 pratęsimas.

Australijoje: Norėdamas pateikti pretenziją dėl garantijos, pirkėjas turi susisiekti su "Pelican Products Australia", Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250, Tel: +612 4367 7022.

Visą gyvenimą trunkanti garantija netaikoma "Roto Molded" dėklams, išsamią informaciją rasite www.pelican.com/warranty.

23215 Early Ave. • Torrance, CA 90505 USA
Tel 310.326.4700 • FAX 310.326.3311 • www.pelican.com

PELICAN PRODUCTS ULC
10221-184th Sreett. • Edmonton, Alberta T5S 2J4 Canada
Tel.780.481.6076 • FAX 780.481.9586 • www.pelican.ca

8063-311-002 5-11368 Rev A JA/15

© 2015 "Pelican Products"
Visi prekių ženklai yra registruoti ir (arba) neregistruoti "Pelican Products, Inc.", jos dukterinių įmonių ir (arba) filialų prekių ženklai.
