PELICAN 8060 - Ръководство за тактически LED фенер

Преди да разглобите която и да е част от фенера 8060, уверете се, че фенерът не е работил в продължение на пет (5) минути преди да свалите модула на лампата. По време на работа модулът на лампата може да стане изключително горещ и може да причини нараняване при докосване.

Работа с фенера

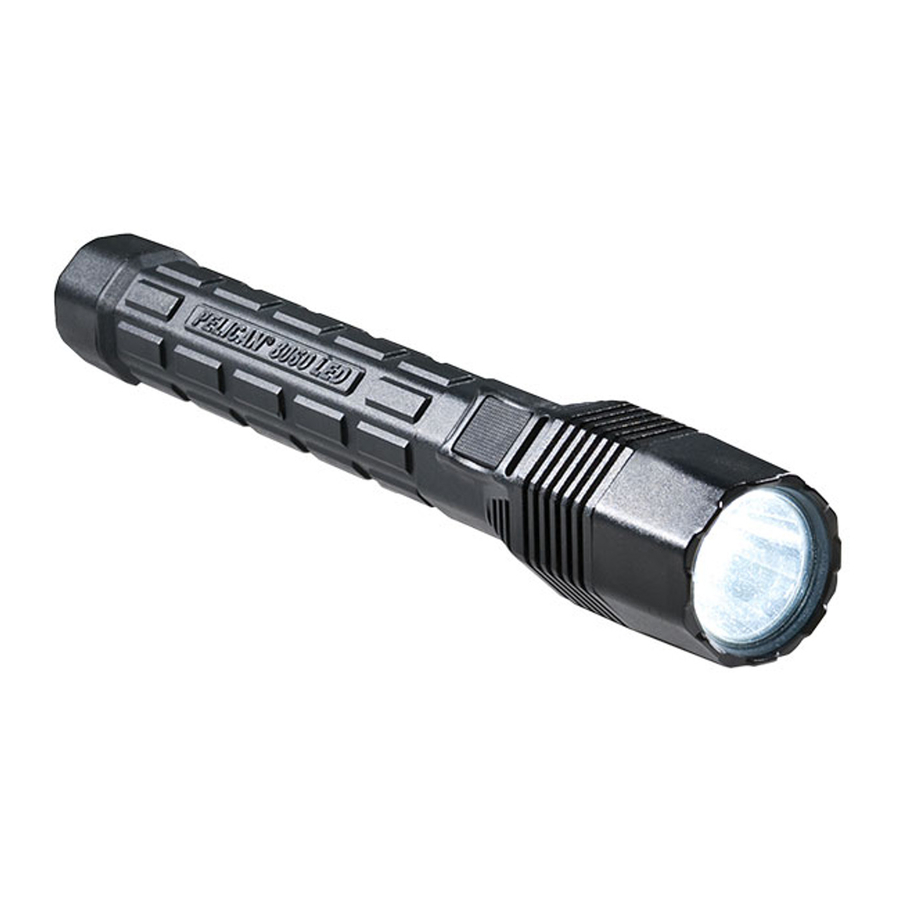

8060 е високоефективен фенер за професионална употреба. Този фенер е оборудван с високоефективен LED предварително фокусиран модул на лампата, който излъчва силен плътен лъч бяла светлина. Няма нужда да фокусирате 8060.

Вашият пакет батерии 8060 идва при вас частично зареден и ще трябва да бъде зареден поне 24 часа преди употреба.

За да изберете програма, натиснете частично бутона многократно в рамките на 0,5 секунди един от друг (моментно натискане, не щраквайте), както е посочено в таблицата по-долу, и ЗАДРЪЖТЕ, докато 8060 мигне в потвърждение. Светлината ще мигне, за да ви уведоми, че е избрана нова програма. Броят на потвърдителните мигания показва номера на програмата. Сега е настроено.

За да промените режима в рамките на програма, натиснете бутона (моментно, не щраквайте) веднъж за всяка стъпка в програмата. Натисканията трябва да бъдат в рамките на 0,5 секунди. Натиснете напълно бутона, за да изключите от всеки активиран режим. Натиснете напълно, за да заключите избрания режим.

Индикация за слаба батерия

Червен мигащ LED (монтиран пред зоната на превключвателя) показва, че е достигнато ниво на зареждане под 25%. Светлината трябва да бъде заредена възможно най-скоро.

Смяна на батерията

След продължителен период на употреба, NiMH батерията може вече да не задържа заряд и трябва да бъде заменена. Батерията се предлага на всяко място, където се продават фенери Pelican, или директно от Pelican Products, Inc.

Забележка: Фенерът 8060 може да работи и с 4 "C" клетъчни алкални батерии за еднократна употреба вместо акумулаторната NiMH батерия. Уверете се, че сте извадили алкалните батерии, преди да се опитате да заредите фенера 8060.

За да смените батерията:

1. Развийте задната капачка на батерията.
2. Извадете старата батерия.
3. Инсталирайте нова батерия с положителния край (+) първо.
4. Поставете отново капачката на батерията.

ЗАБЕЛЕЖКА: Моля, действайте отговорно, когато изхвърляте NiMH батерията. Тази част може да се рециклира и не трябва да се изхвърля в общинската система за отпадъци. Моля, консултирайте се с местния орган за изхвърляне на отпадъци за информация.

За да заредите 8060

Зарядното устройство е в състояние да зареди батерията за по-малко от 5 часа. LED индикаторите за зареждане ще показват къде се намира батерията в цикъла на зареждане, както следва:

Постоянно червено = 8060 не е свързан
Мигаща червена светлина = 8060 бързо зареждане
Постоянно зелена светлина = 8060 е напълно зареден

8060 ще трябва да премине през няколко цикъла на зареждане/разреждане, преди да постигне максимално време на работа на лампата. Няма нужда да разреждате напълно 8060, преди да заредите батерията. Зареждането може да се извърши, когато е необходимо, и 8060 може да бъде оставен за неопределено време в корпуса на зарядното устройство, без да се страхувате от презареждане.

За да заредите:

1. Изключете 8060.
2. Закопчайте 8060 в рамената на зарядното устройство с превключвателя, обърнат към вас, и контактите на зарядното устройство се свързват с контактите на 8060. LED индикаторът ще се промени от ПОСТОЯННО ЧЕРВЕН на МИГАЩ ЧЕРВЕН, за да покаже цикъла на бързо зареждане.
3. Когато LED индикаторът стане ПОСТОЯННО ЗЕЛЕН, батерията е напълно заредена.

ЗАБЕЛЕЖКА: Мигащ зелен LED индикатор показва проблем със зареждането. Извадете фенера от зарядното устройство и почистете контактите за зареждане. Ако проблемът продължава, моля, върнете фенера за ремонт, свързан с гаранцията.

За да прикрепите AC/DC захранващия трансформатор

1. Завъртете зарядното устройство така, че основата да е обърната към вас.
2. Вземете правоъгълния щепсел от захранващия трансформатор и пъхнете металния край в гнездото, разположено в джоб в основата на зарядното устройство. Може да се наложи да използвате малка плоска отвертка, за да насочите внимателно щепсела в гнездото.
3. Подайте кабела в канала, водещ от джоба.

Грижа за батерията

Батерията 8060 ще достигне максимален капацитет само след като са настъпили редица цикли на зареждане/разреждане.

• Не работете с вашия фенер 8060 отвъд точката, в която лампата стане слаба. Работата отвъд тази точка ще повреди батерийните клетки и ще съкрати живота им.
• Не разреждайте прекалено много вашия фенер в опит да намалите състоянието на "памет".

Тази практика е ненужна, тъй като е малко вероятно съвременните NiMH батерии, когато се използват във фенери като 8060, да развият това състояние. В допълнение, дълбокото разреждане на батериите може да доведе до отделяне на потенциално опасни газове и електролити.

Монтаж на зарядното устройство

Основата на зарядното устройство 8060 може да бъде монтирана постоянно в повечето позиции, с изключение на обърнато положение в превозни средства. Осигурени са два монтажни отвора, за да се позволи закрепване с помощта на винтове #10. AC/DC захранващият трансформатор трябва да бъде свързан, преди да може да се монтира зарядното устройство (вижте по-горе).

Монтаж на превозно средство

Зарядното устройство 8060 може да бъде монтирано постоянно в повечето превозни средства и тази операция трябва да се извърши от професионален автотехник. Зарядното устройство не трябва да се монтира с главата надолу, тъй като определени условия могат да доведат до изхвърляне на 8060 от зарядното устройство. Когато инсталирате зарядното устройство, уверете се, че комплектът за директно окабеляване (продава се отделно) е свързан към линия, превключвана с ключ за запалване. Големият ампераж на това зарядно устройство може да изтощи батерията на автомобила, ако е свързано директно към батерията.

Поддръжка на О-пръстените

Отстранете всякаква мръсотия или чужди вещества от уплътняващите повърхности на О-пръстените. Поддържайте О-пръстените смазани със силиконова грес.

СПЕЦИФИКАЦИИ НА ПРОДУКТА

Тип лампа: LED

Време на работа на батерията: 2,5 - 69,0 с NiMH батерии

Тип батерия: 4C NiMH акумулаторна батерия

Информация за безопасност на батерията

РАБОТЕТЕ И СЪХРАНЯВАЙТЕ БАТЕРИИТЕ ПРАВИЛНО, ЗА ДА ИЗБЕГНЕТЕ НАРАНЯВАНЕ, ТЪЙ КАТО ПОВРЕДЕНИТЕ БАТЕРИИ МОГАТ ДА БЪДАТ ОПАСНИ!

Повечето проблеми с батериите възникват от неправилно боравене с батериите и по-специално от използването на повредени или фалшиви батерии. Моля, прегледайте информацията по-долу, за да избегнете сериозни наранявания и/или повреда на вашето имущество.

Акумулаторни батерии

1. Одобренията за безопасност на опасни места за експлозивна среда са валидни само за батерията Pelican, която се доставя със светлината.
2. За резервни батерии използвайте само одобрената батерия Pelican за модела на светлината, която използвате. Използването на други батерии ще анулира одобрението за безопасност.
3. Светлините трябва да се зареждат само на безопасно място.
4. Светлините трябва да се зареждат само с помощта на основата за зарядно устройство Pelican, която се доставя със светлината.
5. Светлините трябва да се зареждат и работят между показаните температури:
   Температура на зареждане: -20°C до 50°C (-4°F до 122°F)
   Работна температура: -20°C до 50°C (-4°F до 122°F)
6. Не зареждайте с алкални батерии, инсталирани в светлината. Опитът за това може да причини вътрешно генериране на газ или топлина, което да доведе до отделяне, експлозия или евентуално пожар.
7. Дълбокото разреждане на акумулаторната батерия може да доведе до отделяне на потенциално опасни газове и електролити.

Винаги изхвърляйте всички батерии правилно в одобрен център за рециклиране на батерии.

ОГРАНИЧЕНА ДОЖИВОТНА ГАРАНЦИЯ ЗА ОТЛИЧНО КАЧЕСТВО НА PELICAN

Pelican Products, Inc. гарантира своите светлини за цял живот срещу счупване или дефекти в изработката. Тази гаранция не покрива лампата или батериите.

За да предявите гаранционна претенция, купувачът трябва да се свърже с Pelican Products, Inc. на адрес 23215 Early Avenue, Torrance, CA 90505 или csrwarranty@pelican.com, или като се обади на 1-800-473-5422, вътрешен номер 5.

В Австралия: За да предявите гаранционна претенция, купувачът трябва да се свърже с Pelican Products Australia, Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250, тел: +612 4367 7022.

Доживотната гаранция не покрива Roto Molded кутии, вижте www.pelican.com/warranty за пълни подробности.

23215 Early Ave. • Torrance, CA 90505 USA
Тел 310.326.4700 • ФАКС 310.326.3311 • www.pelican.com

PELICAN PRODUCTS ULC
10221-184th Sreett. • Edmonton, Alberta T5S 2J4 Canada
Тел.780.481.6076 • ФАКС 780.481.9586 • www.pelican.ca

8063-311-002 5-11368 Rev A JA/15

© 2015 Pelican Products
Всички търговски марки са регистрирани и/или нерегистрирани търговски марки на Pelican Products, Inc., нейните дъщерни дружества и/или филиали.
