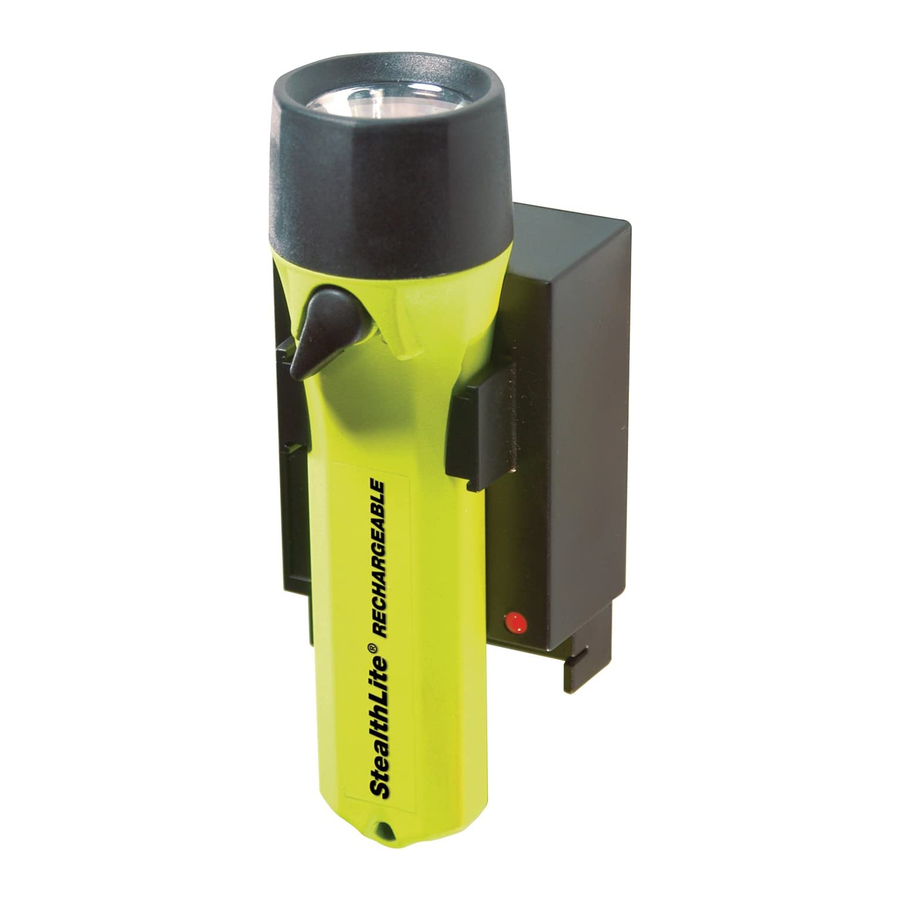

PELICAN StealthLite 2450 - Įkraunamo žibintuvėlio instrukcija

Įkrovimo instrukcijos

Norėdami užtikrinti ilgalaikį veikimą, prieš pirmą naudojimą įkraukite akumuliatorių 24 valandas ar ilgiau.

Įkrovimo trukmė 3–4 valandos

1. Įkiškite kintamosios srovės / nuolatinės srovės maitinimo transformatoriaus kištuką į įkroviklio lizdą (transformatoriaus lizdas yra pagrindo kišenėje). Įjunkite transformatorių į elektros lizdą. Šviesos diodas turi šviesti VIENODA ŽALIA spalva.
2. Įdėkite žibintuvėlį į įkroviklio pagrindą, kol jis užsifiksuos. Šviesos diodas pulsuos RAUDONAI.
3. Kai šviesos diodas pakeis spalvą į VIENODA ŽALIA, lemputė bus visiškai įkrauta ir paruošta naudoti.

Įjungimas/išjungimas

Pasukite jungiklio svirtį į dešinę (lemputė nukreipta nuo jūsų), kol lemputė įsijungs. Norėdami išjungti lemputę, pasukite jungiklio svirtį į kairę (lemputė nukreipta nuo jūsų), kol lemputė užges.

Akumuliatoriaus įdėjimas

1. Nuimkite lęšio korpusą sukdami prieš laikrodžio rodyklę.
2. Išimkite lemputę ir kontaktinį modulį.
3. Išimkite panaudotas baterijas ir pakeiskite jas naujomis baterijomis, kaip parodyta išgraviruoto korpuso išorėje.
4. Įdėkite atgal kontaktinį modulį ir lemputę.
5. Uždėkite lęšio korpusą tiesiai ant sriegių ir sukite pagal laikrodžio rodyklę, šiek tiek paspausdami lęšio korpusą.

Šarminė baterija (pasirinktinai)

Įdėkite 4 AA tipo baterijas (2 vienoje linijoje su + galu į viršų ir 2 vienoje linijoje su + galu į apačią), kaip nurodyta išgraviruoto korpuso išorėje.

Nekraukite šarminių baterijų.

Lemputės keitimas

Norėdami pakeisti lemputės modulį, atlikite veiksmus, nurodytus akumuliatoriaus įdėjimo skyriuje, kaip nurodyta toliau:

Norėdami išimti lemputės modulį, atlikite 1 ir 2 veiksmus.
Norėdami pakeisti lemputės modulį, atlikite 4 ir 5 veiksmus.

Sprogimo pavojus – komponentų pakeitimas gali pabloginti tinkamumą naudoti pavojingose vietose

Sprogimo pavojus – baterijas galima keisti ir (arba) įkrauti tik ne pavojingose vietose.

Jei lemputė nebus naudojama kurį laiką, išimkite baterijas, kad išvengtumėte galimo nutekėjimo ir korozijos.

Įkroviklio pagrindo montavimo instrukcijos

Įkroviklio pagrindą galima nuolat pritvirtinti naudojant dvipusę juostą (pridedama) arba dviem #8 varžtais (nepridedama).

Montavimas transporto priemonėje

Įkroviklio pagrindą galima nuolat pritvirtinti daugelyje transporto priemonių, ir šį veiksmą turėtų atlikti profesionalus automobilių technikas. Montuodami įkroviklį, įsitikinkite, kad TIESIOGINIO JUNGIMO ĮRANGA yra prijungta prie uždegimo raktelio jungiklio linijos. Didelis įkroviklio srovės stiprumas gali iškrauti transporto priemonės akumuliatorių, jei jis prijungtas tiesiai prie akumuliatoriaus.

Produkto specifikacijos

Lemputės tipas: Xenon

Lemputės tarnavimo laikas: 30 valandų

Baterijos tipas: 4,8 V NiMH (4 elementų)

Baterijos prekės ženklas: Naudokite "Pelican Cat." #2469

Vandenilio dujų absorberis

Vidinės katalizatoriaus granulės, esančios ant lemputės, yra skirtos padėti sugerti vandenilio dujas, kurias gali išskirti defektuotos, nesandarios, atvirkštinio poliškumo arba stipriai išsikrovusios baterijos. Jei granulės pametamos arba pažeidžiamos, nedelsdami pakeiskite lemputę. Jei granulės sušlapo, leiskite joms išdžiūti ore. "Pelican Products" neprisiima jokios atsakomybės už bet kurio prekės ženklo baterijas, kurios yra defektuotos arba sužalojo bet kurį asmenį, kai naudojamos bet kuriame "Pelican" žibintuvėlyje.

Atsarginės dalys

23215 Early Ave.
Torrance, CA 90505 (310) 326-4700
FAX (310) 326-3311
www.pelican.com

Visi prekių ženklai ir logotipai, rodomi čia, yra registruoti ir neregistruoti "Pelican Products, Inc." ir kitų asmenų prekių ženklai.

2453-313-002 5-0784 REV A © 2010 "Pelican Products" NO/10
