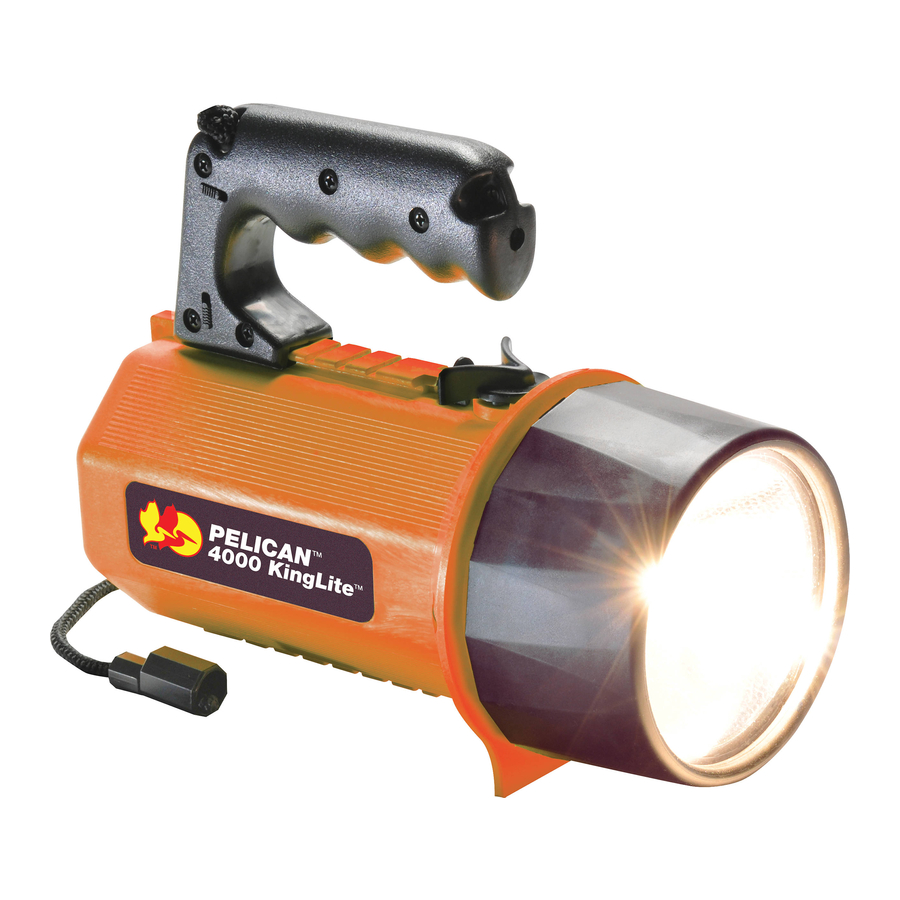

Pelican KingLite 4000 - 251 liumenų žibintuvėlio naudojimo instrukcijos

Turinys

1 BATERIJŲ ĮDĖJIMAS
2 RANKENOS PADĖTIES REGULIAVIMAS
3 DVIGUBO SIŪLO XENON LEMPOS NAUDOJIMAS
4 LEMPOS KEITIMAS
5 FOKUSO REGULIAVIMAS
6 SAUGOS JUNGIKLIO UŽRAKTAS
7 O-ŽIEDO PRIEŽIŪRA
8 PRODUKTO SPECIFIKACIJOS
9 ATSARGINĖS DALYS
10 PELICAN LEGENDINĖ VISAPUSIŠKA GARANTIJA VISAM GYVENIMUI
11 Nuorodos
12 Atsisiųsti instrukciją
13 Kitomis kalbomis

BATERIJŲ ĮDĖJIMAS

Nuimkite objektyvo korpusą sukdami prieš laikrodžio rodyklę.
Iškelkite reflektorių, reflektoriaus spyruoklę ir jungiklio korpusą.
Įdėkite 4 D-tipo šarmines baterijas, vadovaudamiesi schema su teigiamomis ir neigiamomis rodyklėmis.
Įdėkite centrinį smūgio padą (arba švino svorį, jei norite nuskendusios versijos).
Įdėkite likusias 4 D-tipo baterijas į korpusą ta pačia poliškumu kaip ir pirmąsias 4 baterijas. Sekite rodykles.
Įdėkite antrą centrinį smūgio kvadratinį putų bloką.
Įdėkite jungiklio korpusą, reflektoriaus spyruoklę ir reflektorių atgal į korpusą taip, kaip išėmėte. Įsitikinkite, kad jungiklis yra sulygiuotas su jungiklio svirtimi vidiniame korpuse.
Uždėkite objektyvą tiesiai ant korpuso ir užsukite, kol objektyvas atsirems į korpusą.

RANKENOS PADĖTIES REGULIAVIMAS

Norėdami pakeisti rankenos konfigūraciją į bet kurią norimą, atitraukite fiksavimo slankiklį ant rankenos, paspausdami fiksavimo skirtuką nykščiu ir smiliumi. Atitraukite slankiklį į rankeną. Įstumkite rankeną į norimą konfigūraciją ir leiskite fiksavimo slankikliui įstrigti korpuse. Patikrinkite, ar rankena tvirtai užsifiksuoja norimoje angoje.

DVIGUBO SIŪLO XENON LEMPOS NAUDOJIMAS

Perkelkite jungiklį į kairę arba į dešinę grandinę. OFF (išjungta) yra centrinė padėtis. Jei kuris nors siūlas sugenda, perjunkite į kitą siūlą, kad lempos tarnavimo laikas pailgėtų 25-30 valandų. Rekomenduojame pakeisti lempą, kai baigsite naudoti pagrindinį siūlą, kad užtikrintumėte nuolatinį atsarginį pasirengimą. Atsarginis lempos laikiklis yra šalia lempos pagrindo.

LEMPOS KEITIMAS

Įstumkite lempą žemyn į lizdą ir pasukite prieš laikrodžio rodyklę, kad atlaisvintumėte lempą nuo pagrindo.
Pakeiskite naują lempą atvirkščiai, įstumkite žemyn ir pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte lizde.
Visada patikrinkite, ar pagrinde ir kontaktuose nėra korozijos.
Nuvalykite smulkiu švitriniu popieriumi.

FOKUSO REGULIAVIMAS

Norėdami sufokusuoti "Laser Spot" (Lazerio taškas) arba "Modified Spot" (Modifikuotas taškas) reflektorių, nukreipkite spindulį į šviesios spalvos foną, maždaug 10 pėdų atstumu "Modified Spot" (Modifikuotas taškas) atveju ir 30 pėdų atstumu "Laser Spot" (Lazerio taškas) atveju. Pasukite objektyvą iki galo ant sriegių, kol objektyvas atsirems. Lėtai atitraukite objektyvą, kol sufokusuosite (maždaug 3/4 apsisukimo). Abu siūlai dabar turėtų būti sufokusuoti, kol objektyvas nebus pajudintas.

STATINĖ RIZIKA -
Valykite tik drėgna šluoste

Sprogimo pavojus - Komponentų pakeitimas gali pabloginti tinkamumą naudoti pavojingose vietose

Sprogimo pavojus - Baterijos turi būti keičiamos ir (arba) įkraunamos tik ne pavojingose vietose.

SAUGOS JUNGIKLIO UŽRAKTAS

Norėdami apsisaugoti nuo atsitiktinio baterijos išsikrovimo sandėliuojant, pastumkite jungiklio užraktą į priekį į jungiklio rankenėlės angą.

Jei šviestuvas nebus naudojamas kurį laiką, išimkite baterijas, kad išvengtumėte galimo nuotėkio ir korozijos.

O-ŽIEDO PRIEŽIŪRA

Atidžiai patikrinkite, ar nėra įpjovimų, įbrėžimų ar kitaip pažeisto O-žiedo arba atitinkamo objektyvo krašto paviršiaus. Pašalinkite bet kokius nešvarumus ar pašalines medžiagas nuo O-žiedo sandarinimo paviršių. Laikykite sriegius, O-žiedo griovelį ir vidinį objektyvo kraštą suteptus silikoniniu tepalu. Informacijos apie O-žiedo pakeitimą ieškokite Garantijos informacijoje.

PRODUKTO SPECIFIKACIJOS

Lempos tipas: Xenon
Baterijos tipas: E95 1.5V šarminė D-tipo baterija (8)
Baterijos prekės ženklas: Eveready Energizer®

ATSARGINĖS DALYS

CAT #	APRAŠYMAS
4001	O-žiedų rinkinys
4003	Xenon lempa, dvigubas siūlas
4006	Sieninio laikiklio mazgas
4007	Izoliuotas švino balasto svoris
4008	Vandenilio katalizatorius su spyruokle

PELICAN LEGENDINĖ VISAPUSIŠKA GARANTIJA VISAM GYVENIMUI

Pelican Products, Inc. garantuoja savo šviestuvams visą gyvenimą nuo lūžių ar gamybos defektų. Ši garantija netaikoma lempai ar baterijoms (įkraunamoms ar šarminėms).
"Pelican" savo nuožiūra pataisys arba pakeis bet kurį defektais produktą. Jokiu būdu "Pelican" atsakomybė pirkėjui už žalą pagal šią sutartį negali viršyti produkto, dėl kurio reikalaujama žalos atlyginimo, pirkimo kainos.
Norėdamas pateikti pretenziją dėl garantijos, pirkėjas turi susisiekti su "Pelican Products, Inc." adresu 23215 Early Avenue, Torrance, CA 90505 arba sales@pelican. com.
Garantija visam gyvenimui netaikoma "Roto Molded" arba AALG produktams. Išsamios informacijos ieškokite www.pelican.com/warranty

PELICAN
3215 Early Ave. • Torrance, CA 90505 USA
Tel (310) 326-4700 • FAX (310) 326-3311 • www.pelican.com

PELICAN CANADA
10221-184 St. • Edmonton, Alberta T5S 2J4
Tel (780) 481-6076 • FAX (780) 481-9586

PELI^TM PRODUCTS, S.L.U.
c/ Casp, 33-B Pral. • 08010 • Barcelona, Spain
Tel (+34) 93.467.4999 • FAX (+34) 93.487.7393 • www.peli.com

Visi čia pateikti prekių ženklai ir logotipai yra registruoti ir neregistruoti "Pelican Products, Inc." ir kitų asmenų prekių ženklai. "Energizer" ir "Eveready" yra registruoti "Eveready Battery Company, Inc." prekių ženklai.
