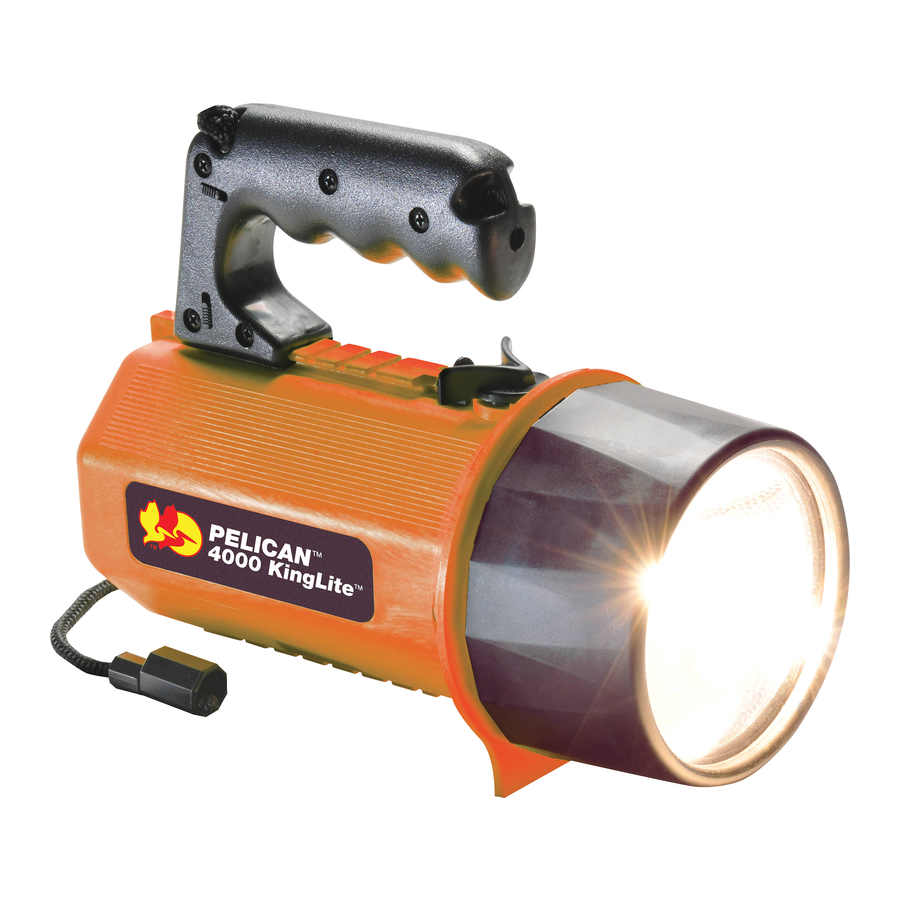

Pelican KingLite 4000 - Lanterna de 251 lúmens - Instruções de Operação

INSTALAÇÃO DA BATERIA

1. Remova a carcaça da lente girando no sentido anti-horário.
2. Levante o refletor, a mola do refletor e a carcaça do interruptor.
3. Insira 4 pilhas alcalinas tipo D seguindo o diagrama com as setas positiva e negativa.
4. Insira a almofada de choque central (ou peso de chumbo se a versão de afundamento for desejada).
5. Coloque as 4 pilhas tipo D restantes no corpo com a mesma polaridade das primeiras 4 pilhas. Siga as setas.
6. Insira o segundo bloco de espuma quadrado de choque central.
7. Recoloque a carcaça do interruptor, a mola do refletor e o refletor de volta no corpo como foram removidos. Certifique-se de que o interruptor esteja alinhado com a alavanca do interruptor na parte interna do corpo.
8. Coloque a lente quadrada no corpo e aparafuse até que a lente encoste no corpo.


AJUSTANDO A POSIÇÃO DA ALÇA

Para mudar para qualquer configuração de alça desejada, retraia o slide de travamento na alça pressionando a aba de travamento com o polegar e o indicador. Retraia o slide para dentro da alça. Deslize a alça para a configuração desejada e deixe o sulco do slide de travamento no corpo. Verifique se a alça trava firmemente no slot desejado.

OPERANDO A LÂMPADA DE XENON DE FILAMENTO DUPLO

Mova o interruptor para o circuito esquerdo ou direito. OFF (DESLIGADO) é a posição central. Se algum filamento falhar, mude para o outro filamento para mais 25-30 horas de vida útil da lâmpada. Recomendamos que você substitua a lâmpada ao terminar de usar o filamento primário para garantir a preparação contínua do backup. Um suporte de lâmpada sobressalente está localizado próximo à base da lâmpada.

SUBSTITUIÇÃO DA LÂMPADA

Empurre a lâmpada para baixo no soquete e gire no sentido anti-horário para liberar a lâmpada da base.
Substitua a nova lâmpada na ordem inversa, empurrando para baixo e girando no sentido horário para travar no soquete.
Sempre inspecione a base e os contatos quanto à corrosão.
Limpe com lixa fina.

AJUSTE DE FOCO

Para focar o Laser Spot (Ponto de Laser) ou o Modified Spot (Ponto Modificado) do refletor, direcione o feixe para um fundo de cor clara, aproximadamente a 3 metros de distância para o Modified Spot (Ponto Modificado) e a 9 metros de distância para o Laser Spot (Ponto de Laser). Gire a lente até o final das roscas até que a lente encoste. Afaste a lente lentamente até que o foco ocorra (aproximadamente 3/4 de uma volta). Ambos os filamentos devem estar em foco até que a lente seja movida.

RISCO ESTÁTICO -
Limpe apenas com um pano úmido

Risco de Explosão - A substituição de componentes pode prejudicar a adequação para uso em locais perigosos

Risco de Explosão - As baterias devem ser trocadas e/ou carregadas apenas em locais não perigosos.

TRAVA DE SEGURANÇA DO INTERRUPTOR

Para garantir a proteção contra o consumo acidental da bateria durante o armazenamento, deslize a trava do interruptor para frente no slot no botão do interruptor.

Se a luz não for usada por algum tempo, remova as baterias para evitar possíveis vazamentos e corrosão.

MANUTENÇÃO DO O-RING

Verifique atentamente se há cortes, arranhões ou outros danos no O-ring ou na superfície do lábio da lente correspondente. Remova qualquer sujeira ou matéria estranha das superfícies de vedação do O-ring. Mantenha as roscas, o sulco do O-ring e o lábio interno da lente lubrificados com graxa de silicone. Consulte as informações de garantia para substituição do O-ring.

ESPECIFICAÇÕES DO PRODUTO

Tipo de Lâmpada: Xenon
Tipo de Bateria: E95 1.5V Alcalina tipo D (8)
Marca da Bateria: Eveready Energizer®

PEÇAS DE REPOSIÇÃO

GARANTIA DE EXCELÊNCIA VITALÍCIA INTEGRAL LENDÁRIA DA PELICAN

A Pelican Products, Inc. garante suas lanternas por toda a vida contra quebras ou defeitos de fabricação. Esta garantia não cobre a lâmpada ou as baterias (recarregáveis ou alcalinas).
A Pelican irá reparar ou substituir qualquer produto defeituoso, a nosso exclusivo critério. Em nenhum caso a responsabilidade da Pelican perante o comprador por danos decorrentes do presente documento excederá o preço de compra do produto em relação ao qual os danos são reclamados.
Para fazer uma reclamação de garantia, o comprador deve entrar em contato com a Pelican Products, Inc. em 23215 Early Avenue, Torrance, CA 90505 ou sales@pelican. com.
A Garantia Vitalícia não cobre produtos Roto Molded ou AALG. Consulte www.pelican.com/warranty para obter detalhes completos

PELICAN
3215 Early Ave. • Torrance, CA 90505 EUA
Tel (310) 326-4700 • FAX (310) 326-3311 • www.pelican.com

PELICAN CANADA
10221-184 St. • Edmonton, Alberta T5S 2J4
Tel (780) 481-6076 • FAX (780) 481-9586

PELI^TM PRODUCTS, S.L.U.
c/ Casp, 33-B Pral. • 08010 • Barcelona, Espanha
Tel (+34) 93.467.4999 • FAX (+34) 93.487.7393 • www.peli.com

Todas as marcas registradas e logotipos exibidos aqui são marcas registradas e não registradas da Pelican Products, Inc. e outros. Energizer e Eveready são marcas registradas da Eveready Battery Company, Inc.

© 2010 PELICAN PRODUCTS
