Harman Kardon SoundSticks II Εύκολος Οδηγός Εγκατάστασης
Εύκολος οδηγός εγκατάστασης

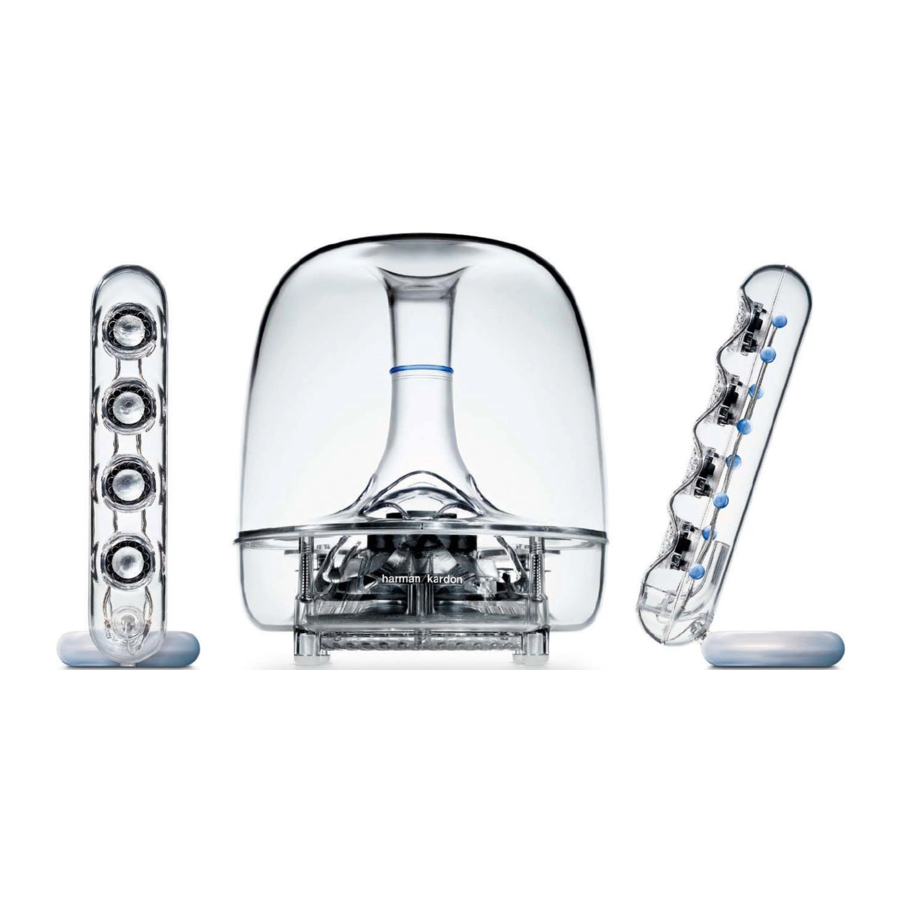

Βήμα 1. Τοποθετήστε τα μεμονωμένα SoundSticks® (δορυφόροι) δίπλα στην οθόνη/υπολογιστή.
Βήμα 2. Τοποθετήστε το subwoofer όπως επιθυμείτε, αλλά η τοποθέτηση κάτω από το γραφείο σας θα παρέχει βέλτιστη απόδοση.
Βήμα 3. Συνδέστε τους δορυφόρους στο subwoofer.
Βήμα 4. Εισάγετε το καλώδιο εισόδου SoundSticks II στον υπολογιστή ή άλλη συσκευή ήχου.
Βήμα 5. Συνδέστε το καλώδιο τροφοδοσίας στον προσαρμογέα ρεύματος.
Βήμα 6. Συνδέστε τον προσαρμογέα ρεύματος στο subwoofer.
Βήμα 7. Συνδέστε το καλώδιο τροφοδοσίας στην πρίζα τοίχου.
Βήμα 8. Πατήστε το κουμπί ενεργοποίησης/απενεργοποίησης (ON/OFF). Η μονάδα είναι ενεργοποιημένη όταν η λυχνία LED είναι αναμμένη.
Βήμα 9. Ρυθμίστε την ένταση του ήχου αγγίζοντας το κουμπί + ή –. Αγγίζοντας και τα δύο κουμπιά + και – θέτει τον ήχο σε σίγαση. Όταν είναι σε σίγαση, αγγίζοντας οποιοδήποτε κουμπί επαναφέρεται ο ήχος.
Προδιαγραφές*
Σύστημα
Εύρος συχνοτήτων: 44Hz – 20kHz
Κατανάλωση ισχύος: 4W σε αδράνεια, 65W μέγιστη
Subwoofer
Μετατροπέας (1): 6" woofer
Ισχύς εξόδου ενισχυτή: 20W RMS
Διαστάσεις (Π x Υ): 9-3/16" x 10-3/16" (232mm x 258mm)
Βάρος: 4 lb (2.2kg)
Δορυφόρος
Μετατροπείς (4): 1" πλήρους φάσματος ανά κανάλι
Ισχύς εξόδου ενισχυτή: 10W RMS ανά κανάλι
Διαστάσεις (Π x Υ): 2" x 10" (51mm x 254mm)
Βάρος: 1.5 lb (0.7kg)
*Αυτές οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
Αντιμετώπιση προβλημάτων
| Σύμπτωμα | Πιθανό πρόβλημα | Λύση |
| Δεν υπάρχει ήχος από το ηχείο SoundSticks II. | Δεν υπάρχει ρεύμα στο subwoofer. | Βεβαιωθείτε ότι το τροφοδοτικό είναι συνδεδεμένο σε ενεργή πηγή ρεύματος και είναι σωστά συνδεδεμένο στο subwoofer. Σημείωση: Όταν το subwoofer τροφοδοτείται, μια λυχνία LED τροφοδοσίας θα πρέπει να ανάβει. |
| Το βύσμα του προσαρμογέα ρεύματος δεν έχει τοποθετηθεί σωστά. | Τοποθετήστε το βύσμα με το σύμβολο του βέλους στραμμένο προς τα ΕΠΑΝΩ στο subwoofer. | |
| Δεν υπάρχει ένταση ή χαμηλή ένταση. | Αγγίξτε το πληκτρολόγιο έντασης "Up" (+ ) στον δορυφόρο ελέγχου έντασης για να καταργήσετε τη σίγαση ή/και να αυξήσετε το επίπεδο έντασης του συστήματος. Σημείωση: Αγγίζοντας το πληκτρολόγιο έντασης "Down" ( – ) μειώνεται η ένταση του συστήματος. Αγγίζοντας ταυτόχρονα και τα δύο πληκτρολόγια ελέγχου έντασης (+ ) και ( – ) θα θέσει το σύστημα σε σίγαση. | |
| Δεν υπάρχει ήχος από το subwoofer, μόνο από τους δορυφόρους. | Ο έλεγχος έντασης του subwoofer έχει ρυθμιστεί στο ελάχιστο. | Περιστρέψτε τον έλεγχο έντασης του subwoofer δεξιόστροφα μέχρι το σχετικό επίπεδο έντασης να είναι κατάλληλο. |
| Δεν υπάρχει ήχος από τους δορυφόρους, μόνο από το subwoofer. | Οι δορυφόροι δεν είναι συνδεδεμένοι στο subwoofer. | Ελέγξτε τη σύνδεση των δορυφόρων στο subwoofer. |
| Οι υψηλές συχνότητες ακούγονται θαμπές. | Οι δορυφόροι δεν έχουν τοποθετηθεί σωστά. | Τοποθετήστε και κλίνετε (γωνία) τα ηχεία προς τον ακροατή. Ο ήχος από τους δορυφόρους είναι πολύ κατευθυντικός λόγω του σχεδιασμού γραμμικής διάταξης 4 στοιχείων. |
Αυτό το προϊόν προορίζεται να τροφοδοτείται από μια καταχωρημένη μονάδα τροφοδοσίας άμεσης σύνδεσης με την ένδειξη "Class 2" και έξοδο ονομαστικής τάσης 16V DC ελάχιστο 1.5 A.
Κανονισμοί FCC
Δήλωση συμμόρφωσης FCC Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των Κανόνων FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις:
- αυτή η συσκευή ενδέχεται να μην προκαλεί επιβλαβείς παρεμβολές και
- αυτή η συσκευή πρέπει να αποδέχεται οποιαδήποτε παρεμβολή λαμβάνεται, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.
Παρεμβολές ραδιοφώνου και τηλεόρασης
Αυτός ο εξοπλισμός έχει δοκιμαστεί και βρέθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή Κατηγορίας Β, σύμφωνα με το Μέρος 15 των Κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Αυτός ο εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να ακτινοβολήσει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει καμία εγγύηση ότι δεν θα προκύψουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν αυτός ο εξοπλισμός προκαλεί παρεμβολές στη λήψη ραδιοφώνου ή τηλεόρασης, η οποία μπορεί να προσδιοριστεί απενεργοποιώντας και ενεργοποιώντας τον εξοπλισμό, ο χρήστης ενθαρρύνεται να προσπαθήσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:
- Αυξήστε την απόσταση μεταξύ του εξοπλισμού και του δέκτη.
- Συνδέστε τον εξοπλισμό σε μια διαφορετική πρίζα, έτσι ώστε ο εξοπλισμός και ο δέκτης να βρίσκονται σε διαφορετικά κυκλώματα διακλάδωσης.
- Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνου/τηλεόρασης για βοήθεια.
Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από την Harman Consumer Group, Inc., θα μπορούσαν να ακυρώσουν την εξουσία του χρήστη να χειρίζεται τον εξοπλισμό.
Λήψη εγχειριδίου
Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.
