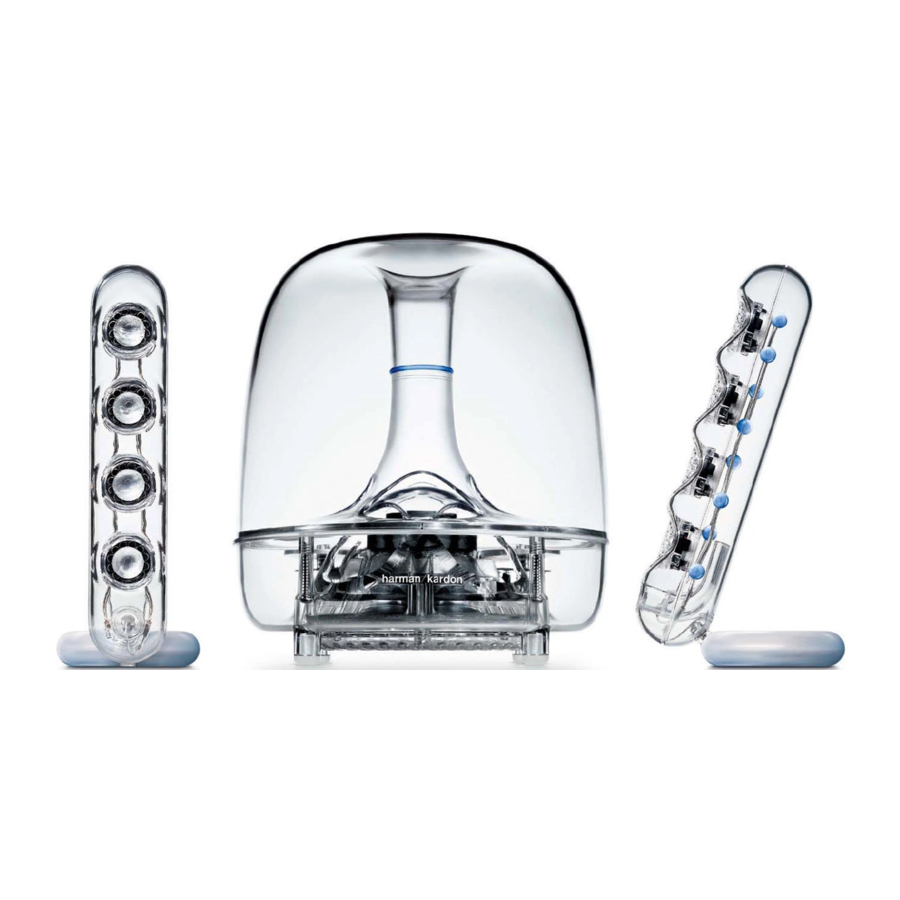

Harman Kardon SoundSticks II Eenvoudige installatiegids
Eenvoudige installatiegids
Stap 1. Plaats de afzonderlijke SoundSticks® (satellieten) naast de monitor/computer.
Stap 2. Plaats de subwoofer zoals gewenst, maar plaatsing onder uw bureau zorgt voor optimale prestaties.
Stap 3. Verbind de satellieten met de subwoofer.
Stap 4. Steek de SoundSticks II-ingangskabel in de computer of een ander audioapparaat.
Stap 5. Steek het netsnoer in de voedingsadapter.
Stap 6. Steek de voedingsadapter in de subwoofer.
Stap 7. Steek het netsnoer in het stopcontact.
Stap 8. Druk op de aan/uit-knop (ON/OFF button). Het apparaat is aan wanneer de LED brandt.
Stap 9. Pas het volumeniveau aan door op de + of –-knop te drukken. Door zowel de + als de –-knop aan te raken, wordt het geluid gedempt. Wanneer het geluid is gedempt, wordt het geluid gedempt door een van beide knoppen aan te raken.
Specificaties*
Systeem
Frequentiebereik: 44Hz – 20kHz
Stroomverbruik: 4W inactief, 65W maximaal
Subwoofer
Transducer (1): 6" woofer
Versterker uitgangsvermogen: 20W RMS
Afmetingen (B x H): 9-3/16" x 10-3/16" (232mm x 258mm)
Gewicht: 4 lb (2.2kg)
Satelliet
Transducers (4): 1" full-range per kanaal
Versterker uitgangsvermogen: 10W RMS per kanaal
Afmetingen (B x H): 2" x 10" (51mm x 254mm)
Gewicht: 1.5 lb (0.7kg)
*Deze specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Probleemoplossing
| Symptoom | Mogelijk probleem | Oplossing |
| Geen geluid van SoundSticks II-luidsprekersysteem. | Geen stroom naar subwoofer. | Zorg ervoor dat de voeding is aangesloten op een actieve stroombron en correct is aangesloten op de subwoofer. Let op: wanneer de subwoofer van stroom is voorzien, moet er een stroom-LED branden. |
| Stekker van de voedingsadapter niet correct geplaatst. | Plaats de stekker met het pijlsymbool omhoog in de subwoofer. | |
| Geen volume of laag volume. | Raak het volume "Omhoog" (Up) (+)-gedeelte op de volumeregelingssatelliet aan om het geluid in te schakelen en/of het systeemvolume te verhogen. Let op: Als u het volume "Omlaag" (Down) (–)-gedeelte aanraakt, wordt het systeemvolume verlaagd. Als u de ( + ) en ( – ) volumeregelaars tegelijkertijd aanraakt, wordt het systeem gedempt. | |
| Geen geluid van subwoofer, alleen satellieten. | Subwoofer volumeregeling ingesteld op minimum. | Draai de subwoofer volumeregeling met de klok mee totdat het relatieve volumeniveau geschikt is. |
| Geen geluid van satellieten, alleen subwoofer. | Satellieten niet aangesloten op subwoofer. | Controleer de aansluiting van de satellieten op de subwoofer. |
| Hoge tonen klinken dof. | Satellieten niet goed geplaatst. | Plaats en kantel (hoek) de luidsprekers naar de luisteraar. Het geluid van de satellieten is erg directioneel vanwege het lineaire array-ontwerp met 4 elementen. |
Dit product is bedoeld om te worden gevoed door een vermelde directe plug-in voedingseenheid met het label "Klasse 2" en een uitgangsvermogen van minimaal 16 V DC 1,5 A.
FCC-voorschriften
FCC-conformiteitsverklaring Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:
- dit apparaat mag geen schadelijke storing veroorzaken, en
- dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.
Radio- en televisie-interferentie
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, in overeenstemming met Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een ander stopcontact, zodat de apparatuur en de ontvanger zich op verschillende stroomketens bevinden.
- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Harman Consumer Group, Inc., kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
