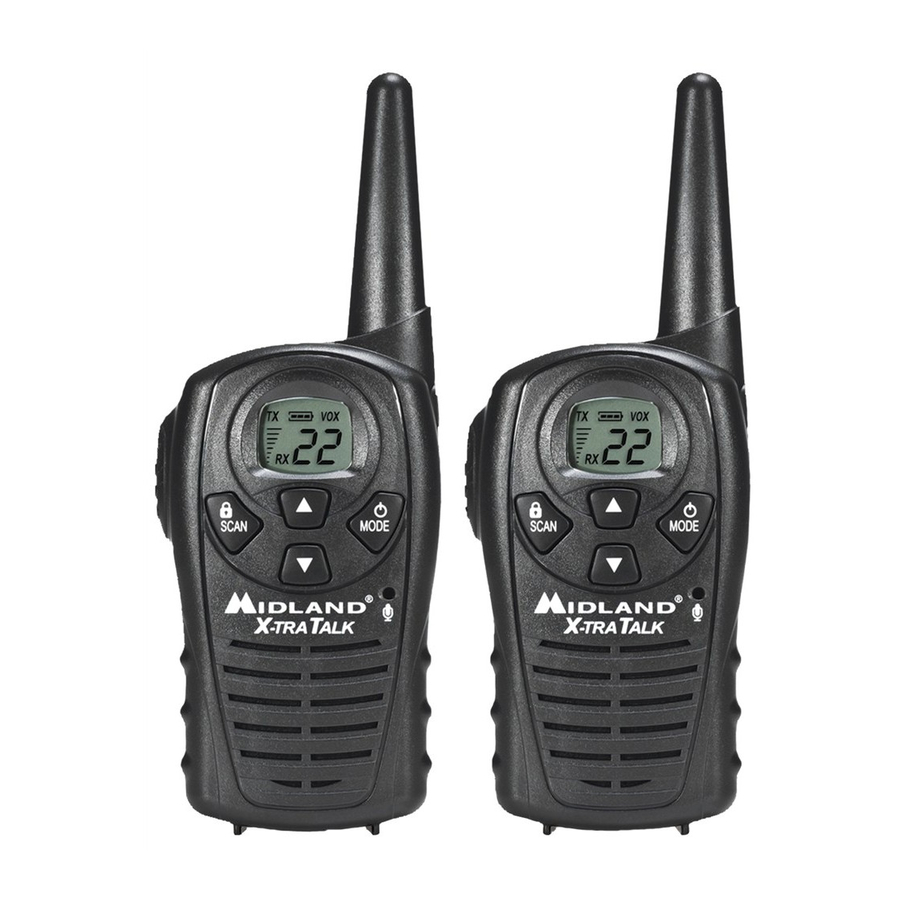

Εγχειρίδιο Σειράς Midland X-tra Talk LXT118

Εισαγωγή

Συγχαρητήρια για την αγορά ενός υψηλής ποιότητας προϊόντος MIDLAND. Ο αμφίδρομος ασύρματός σας αντιπροσωπεύει την υπερσύγχρονη μηχανική υψηλής τεχνολογίας. Σχεδιασμένο για λειτουργία GMRS (General Mobile Radio Service), αυτό το συμπαγές πακέτο είναι μεγάλο σε απόδοση. Είναι ένα ποιοτικό κομμάτι ηλεκτρονικού εξοπλισμού, επιδέξια κατασκευασμένο με τα καλύτερα εξαρτήματα. Το κύκλωμα είναι εξ ολοκλήρου στερεάς κατάστασης και τοποθετημένο σε μια ανθεκτική πλακέτα τυπωμένου κυκλώματος. Ο αμφίδρομος ασύρματός σας έχει σχεδιαστεί για αξιόπιστη και απροβλημάτιστη απόδοση για τα επόμενα χρόνια.

ΟΘΟΝΗ LCD

1. ΕΙΚΟΝΙΔΙΟ ΜΕΤΑΔΟΣΗΣ (TX) – Υποδεικνύει ότι ο ασύρματος μεταδίδει σήμα.
2. ΜΕΤΡΗΤΗΣ ΕΝΤΑΣΗΣ ΗΧΟΥ – Υποδεικνύει τη ρύθμιση έντασης ήχου του ασυρμάτου.
3. ΕΙΚΟΝΙΔΙΟ ΛΗΨΗΣ (RX) – Υποδεικνύει ότι ο ασύρματος λαμβάνει μια μετάδοση.
4. ΕΙΚΟΝΙΔΙΟ ΧΑΜΗΛΗΣ ΜΠΑΤΑΡΙΑΣ – Υποδεικνύει ότι η στάθμη της μπαταρίας είναι χαμηλή.
5. ΕΙΚΟΝΙΔΙΟ VOX – Υποδεικνύει πότε η λειτουργία VOX είναι ενεργή.
6. ΑΡΙΘΜΟΣ ΚΑΝΑΛΙΟΥ – Αλλάζει από 1~22 στη ζώνη GMRS/FRS.

ΧΕΙΡΙΣΤΗΡΙΑ

7. Κουμπί PTT – Πατήστε και κρατήστε πατημένο για να μεταδώσετε φωνητική επικοινωνία.
8. Κουμπί SCAN/LOCK – Πατήστε για να εισέλθετε στη λειτουργία SCAN (σάρωση). Πατήστε και κρατήστε πατημένο για να ενεργοποιήσετε/απενεργοποιήσετε το KEY LOCK (κλείδωμα πλήκτρων).
9. Κουμπιά UP ▲ και DOWN ▼ – Κάντε ρυθμίσεις στη λειτουργία MENU (μενού).
10. ΗΧΕΙΟ – Ενσωματωμένο ηχείο.
11. ΚΕΡΑΙΑ
12. ΥΠΟΔΟΧΗ ΕΞΩΤΕΡΙΚΟΥ ΗΧΕΙΟΥ/ΜΙΚΡΟΦΩΝΟΥ/ΦΟΡΤΙΣΗΣ
13. Κουμπί POWER / MODE – Πατήστε και κρατήστε πατημένο για τουλάχιστον 3 δευτερόλεπτα για να ενεργοποιήσετε/απενεργοποιήσετε τον ασύρματο. Πατήστε στιγμιαία για να αποκτήσετε πρόσβαση στη λειτουργία Menu (μενού).
14. MIC – Ενσωματωμένο μικρόφωνο.

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των Κανόνων FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις:

1. αυτή η συσκευή δεν προκαλεί επιβλαβείς παρεμβολές και
2. αυτός ο ασύρματος πρέπει να αποδέχεται οποιαδήποτε παρεμβολή που μπορεί να προκαλέσει ανεπιθύμητη λειτουργία.

Για να διατηρηθεί η συμμόρφωση με τις οδηγίες έκθεσης σε ραδιοσυχνότητες της FCC, για λειτουργία με το σώμα, αυτός ο ασύρματος έχει δοκιμαστεί και πληροί τις οδηγίες έκθεσης σε ραδιοσυχνότητες της FCC όταν χρησιμοποιείται με αξεσουάρ της Midland Radio Corp. που παρέχονται ή έχουν οριστεί για αυτό το προϊόν. Η χρήση άλλων αξεσουάρ ενδέχεται να μην διασφαλίζει τη συμμόρφωση με τις οδηγίες έκθεσης σε ραδιοσυχνότητες της FCC.

ΣΗΜΑΝΤΙΚΗ ΕΙΔΟΠΟΙΗΣΗ

ΑΠΑΙΤΕΙΤΑΙ ΑΔΕΙΑ FCC ΓΙΑ ΛΕΙΤΟΥΡΓΙΑ GMRS
(Ισχύει μόνο για χρήση ασυρμάτου GMRS στις Ηνωμένες Πολιτείες)

Η σειρά LXT118 λειτουργεί σε συχνότητες GMRS (General Mobile Radio Service) που απαιτούν άδεια FCC (Federal Communications Commission). Πρέπει να έχετε άδεια πριν από τη λειτουργία στα κανάλια 1 - 7 ή 15 - 22, τα οποία αποτελούν τα κανάλια GMRS της σειράς LXT118. Σοβαρές κυρώσεις θα μπορούσαν να προκύψουν από μη αδειοδοτημένη χρήση καναλιών GMRS, κατά παράβαση των κανόνων της FCC, όπως ορίζεται στις Ενότητες 501 και 502 των Νόμων περί Επικοινωνιών (όπως τροποποιήθηκαν).

Θα σας εκδοθεί ένα διακριτικό κλήσης από την FCC, το οποίο θα πρέπει να χρησιμοποιείται για την αναγνώριση του σταθμού κατά τη λειτουργία του ασυρμάτου σε κανάλια GMRS. Θα πρέπει επίσης να συνεργάζεστε συμμετέχοντας μόνο σε επιτρεπόμενες μεταδόσεις, αποφεύγοντας παρεμβολές καναλιών με άλλους χρήστες GMRS και να είστε συνετοί με τη διάρκεια του χρόνου μετάδοσής σας.

Για να λάβετε άδεια ή να κάνετε ερωτήσεις σχετικά με την αίτηση άδειας, επικοινωνήστε με την FCC στο 1-888-CALL FCC ή μεταβείτε στον ιστότοπο της FCC: http://www.fcc.gov και ζητήστε τη φόρμα 605.

ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ

Ο ασύρματός σας σειράς LXT118 λειτουργεί με 3 αλκαλικές μπαταρίες AAA ή επαναφορτιζόμενες μπαταρίες NiMH. Το κλιπ ζώνης θα πρέπει να αφαιρεθεί για να διευκολυνθεί η εγκατάσταση ή η αφαίρεση των μπαταριών.

Για να εγκαταστήσετε τις μπαταρίες:

1. Με την πίσω πλευρά του ασυρμάτου στραμμένη προς εσάς, αφαιρέστε το κλιπ ζώνης (δείτε το διάγραμμα παρακάτω) για εύκολη πρόσβαση και, στη συνέχεια, αφαιρέστε το κάλυμμα της μπαταρίας πιέζοντας προς τα κάτω στο επάνω κέντρο και σύροντάς το προς τα κάτω από τον ασύρματο.


2. Τοποθετήστε 3 μπαταρίες AAA τηρώντας την πολικότητα όπως φαίνεται στο χώρο της μπαταρίας. Η εσφαλμένη τοποθέτηση των μπαταριών θα εμποδίσει τη λειτουργία της μονάδας ή μπορεί να την καταστρέψει.
3. Επανατοποθετήστε το κάλυμμα της μπαταρίας σύροντάς το προς τα πάνω στον ασύρματο. Αντικαταστήστε το κλιπ ζώνης, φροντίζοντας να ασφαλίσει στη θέση του.

ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

Η σειρά LXT118 είναι εξοπλισμένη για χρήση επαναφορτιζόμενων μπαταριών NiMH, οι οποίες μπορούν να επαναφορτιστούν εισάγοντας τον προσαρμογέα AC στην υποδοχή φόρτισης του ασυρμάτου. Ο αρχικός χρόνος φόρτισης είναι 24 ώρες. Ο χρόνος φόρτισης είναι περίπου 12 ώρες στη συνέχεια. Για μέγιστη διάρκεια ζωής της μπαταρίας, συνιστούμε να φορτίζετε τις μπαταρίες όταν εμφανίζεται το εικονίδιο χαμηλής μπαταρίας. Αφαιρέστε τους ασυρμάτους από τον φορτιστή όταν λήξει ο χρόνος φόρτισης.

1. Χρησιμοποιείτε μόνο τις μπαταρίες NiMH.
2. Μην επιχειρήσετε να φορτίσετε αλκαλικές μπαταρίες ή οποιεσδήποτε άλλες μπαταρίες ή πακέτα μπαταριών εκτός από αυτό που υποδεικνύεται στο εγχειρίδιο. Αυτό μπορεί να προκαλέσει διαρροή και ζημιά στον ασύρματο.
3. Για μακροχρόνια αποθήκευση του ασυρμάτου, απενεργοποιήστε τον ασύρματο και αφαιρέστε τις μπαταρίες από τον ασύρματο.

ΥΠΟΔΟΧΗ ΕΞΩΤΕΡΙΚΟΥ ΗΧΕΙΟΥ/ΜΙΚΡΟΦΩΝΟΥ

Για να χρησιμοποιήσετε ένα προαιρετικό ηχείο / μικρόφωνο ή ακουστικά:

• Εισαγάγετε τα βύσματα στις υποδοχές SPK/MIC.

• Τοποθετήστε το ακουστικό στο αυτί σας και ρυθμίστε το μικρόφωνο στην επιθυμητή θέση.

ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΑΣΥΡΜΑΤΟΥ ΣΑΣ

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΚΑΙ ΕΝΤΑΣΗ ΗΧΟΥ

Πατήστε το κουμπί POWER/MODE (ΕΝΕΡΓΟΠΟΙΗΣΗ/ΛΕΙΤΟΥΡΓΙΑ) για τουλάχιστον 3 δευτερόλεπτα για να ενεργοποιήσετε/απενεργοποιήσετε τον ασύρματο. Για να αυξήσετε/μειώσετε το επίπεδο έντασης ήχου, πατήστε τα κουμπιά ▲\▼ κατά τη λειτουργία RX (λήψη) ή STANDBY (αναμονή). Ο ΜΕΤΡΗΤΗΣ ΕΝΤΑΣΗΣ ΗΧΟΥ θα υποδείξει τη ρύθμιση έντασης ήχου του ασυρμάτου.

ΜΕΤΑΔΟΣΗ ΚΑΙ ΛΗΨΗ ΚΛΗΣΗΣ

1. Για μέγιστη ευκρίνεια, κρατήστε τον ασύρματο 5 έως 7,5 εκατοστά από το στόμα σας.
2. Πατήστε και κρατήστε πατημένο το κουμπί PTT και μιλήστε με κανονική φωνή στο μικρόφωνο. Το εικονίδιο TX θα εμφανίζεται συνεχώς στην οθόνη LCD κατά τη μετάδοση.
3. Για να λάβετε μια κλήση, αφήστε το κουμπί PTT. Το εικονίδιο RX θα εμφανιστεί στην οθόνη όταν ο ασύρματός σας λαμβάνει μια μετάδοση.

ΣΑΡΩΣΗ

Ο ασύρματός σας μπορεί να σαρώσει και τα 22 κανάλια για δραστηριότητα. Για να εισέλθετε, πατήστε γρήγορα το κουμπί SCAN (ΣΑΡΩΣΗ). Επαναλάβετε την ίδια διαδικασία για να εξέλθετε. Ο ασύρματός σας θα σαρώσει γρήγορα καθένα από τα 22 κανάλια και θα σταματήσει σε οποιοδήποτε ενεργό κανάλι για 4 δευτερόλεπτα πριν συνεχίσει τη σάρωση. Όταν πατήσετε το κουμπί PTT για να μεταδώσετε σε ένα ενεργό κανάλι, η λειτουργία σάρωσης θα σταματήσει και θα παραμείνει στο ενεργό κανάλι. Για να συνεχίσετε τη σάρωση, πατήστε γρήγορα το κουμπί SCAN (ΣΑΡΩΣΗ).

ΕΙΔΟΠΟΙΗΣΗ ΚΛΗΣΗΣ

Η σειρά LXT118 μπορεί να μεταδώσει μια ειδοποίηση κλήσης. Για να στείλετε, πατήστε το κουμπί PTT δύο φορές γρήγορα. Το εικονίδιο TX θα εμφανιστεί κατά τη μετάδοση μιας ειδοποίησης κλήσης και ένας ήχος μπορεί να ακουστεί στο ηχείο για επιβεβαίωση.

ΚΛΕΙΔΩΜΑ ΠΛΗΚΤΡΟΛΟΓΙΟΥ

Πατήστε το κουμπί LOCK (ΚΛΕΙΔΩΜΑ) για 4 δευτερόλεπτα. Το εικονίδιο "Lo" θα εμφανιστεί στην οθόνη. Το PTT θα εξακολουθεί να είναι ενεργό. Επαναλάβετε την ίδια διαδικασία για να ξεκλειδώσετε το πληκτρολόγιο, ένα εικονίδιο "LF" θα εμφανιστεί στην οθόνη.

ΕΠΙΛΟΓΗ ΚΑΝΑΛΙΟΥ (ΖΩΝΗ GMRS/FRS)

Πατήστε το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑ) μία φορά και, στη συνέχεια, τα κουμπιά ▲\▼ για να επιλέξετε ένα από τα 22 κανάλια GMRS/FRS. Για να επιβεβαιώσετε την επιλογή, πατήστε το κουμπί PTT ή πατήστε ξανά το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑ) για να μεταβείτε στην επόμενη ρύθμιση λειτουργίας.

Σημείωση: Για να επικοινωνήσετε μεταξύ δύο ασυρμάτων σειράς LXT118, όλοι οι ασύρματοι στην ομάδα σας πρέπει να είναι ρυθμισμένοι στο ίδιο κανάλι.

VOX

Για να ενεργοποιήσετε το VOX, πατήστε το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑ) δύο φορές, η οθόνη δείχνει "VOX" να αναβοσβήνει ενώ κάτω από το εικονίδιο "oF" εμφανίζεται. Επιλέξτε "on" πατώντας τα κουμπιά ▲\▼ και πατήστε το πλήκτρο PTT ή το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑ) ξανά για να επιβεβαιώσετε.

Για να απενεργοποιήσετε το VOX, πατήστε το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑ) δύο φορές, η οθόνη δείχνει "VOX" να αναβοσβήνει ενώ κάτω από το εικονίδιο "on" εμφανίζεται. Επιλέξτε "oF" πατώντας τα κουμπιά ▲\▼ και πατήστε το πλήκτρο PTT ή το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑ) ξανά για να επιβεβαιώσετε.

ΠΡΟΔΙΑΓΡΑΦΕΣ

ΔΙΑΓΡΑΜΜΑ ΣΥΧΝΟΤΗΤΩΝ GMRS/FRS (MHz)

* Τα κανάλια 8~14 είναι κανάλια FRS χαμηλής ισχύος χωρίς άδεια

ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΕΜΒΕΛΕΙΑ

Οι ασύρματοι της σειράς LXT έχουν σχεδιαστεί για να σας προσφέρουν μέγιστη εμβέλεια υπό βέλτιστες συνθήκες.

Μέγιστη Εμβέλεια / Χωρίς Εμπόδια Ορατότητας

Μεσαία Εμβέλεια / Μερική Παρεμπόδιση της Γραμμής Ορατότητας

Μικρή Εμβέλεια / Σημαντική Παρεμπόδιση της Γραμμής Ορατότητας

Οι βέλτιστες συνθήκες είναι:

• Πάνω από το νερό
• Ανοιχτές αγροτικές περιοχές χωρίς εμπόδια
• Επίπεδες περιοχές όπου μπορείτε να δείτε το άλλο άτομο

Για να διασφαλίσετε ότι θα έχετε μέγιστη εμβέλεια:

• Βεβαιωθείτε ότι χρησιμοποιείτε φρέσκες ή πλήρως φορτισμένες μπαταρίες - οι χαμηλές μπαταρίες θα προκαλέσουν συνθήκες χαμηλής ισχύος.
• Βεβαιωθείτε ότι βρίσκεστε σε ένα κανάλι GMRS - τα κανάλια FRS περιορίζονται από την FCC σε χαμηλή ισχύ.

MIDLAND RADIO CORPORATION
5900 Parretta Drive
Kansas City, MO 64120
Καλέστε στο 816.241.8500

Θα θέλαμε πολύ να ακούσουμε από εσάς! Ενημερώστε μας για το τι νομίζετε για το νέο σας προϊόν Midland στο

ή επισκεπτόμενοι μας στο www.midlandusa.com

Σημείωση: Οι λειτουργίες & οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Η MIDLAND δεν είναι υπεύθυνη για ακούσια λάθη ή παραλείψεις στη συσκευασία της.
