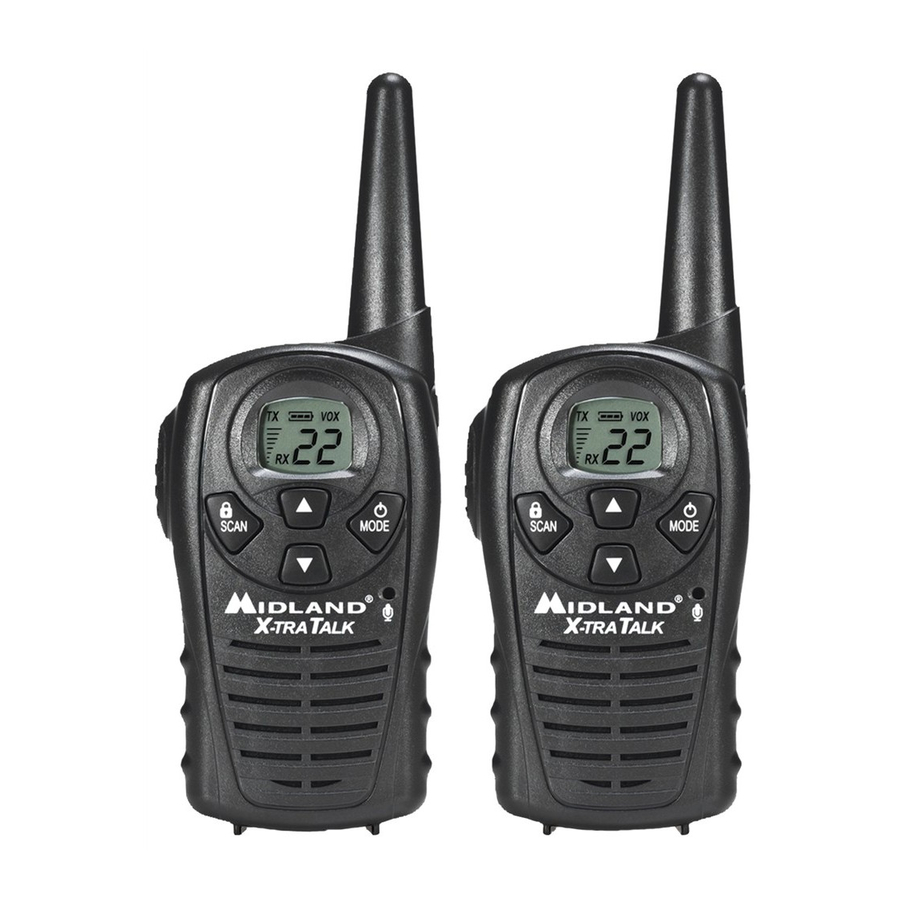

Midland X-tra Talk LXT118 Series нұсқаулығы

Мазмұны

Кіріспе

MIDLAND компаниясының жоғары сапалы өнімін сатып алуыңызбен құттықтаймыз. Сіздің 2 жақты радиоңыз заманауи жоғары технологиялық инженерияны білдіреді. GMRS (General Mobile Radio Service) жұмысы үшін жасалған бұл ықшам пакет өнімділігі жағынан үлкен. Бұл ең жақсы компоненттермен шебер жасалған сапалы электронды жабдық. Схема толығымен қатты күйде және берік басылған схемалық тақтаға орнатылған. Сіздің екі жақты радиоңыз көп жылдар бойы сенімді және ақаусыз жұмыс істеуге арналған.

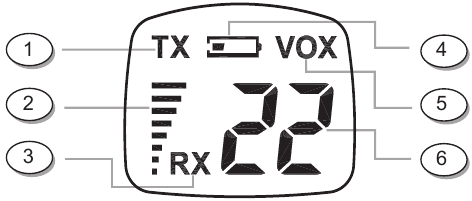

LCD ДИСПЛЕЙ

LCD ДИСПЛЕЙ

  1. TRANSMIT (TX) БЕЛГІШЕСІ – Радио сигнал жіберіп жатқанын көрсетеді.
  2. ДЫБЫС ДЕҢГЕЙІНІҢ ӨЛШЕУІШІ – Радионың дыбыс деңгейінің параметрін көрсетеді.
  3. RECEIVE (RX) БЕЛГІШЕСІ – Радио хабар қабылдап жатқанын көрсетеді.
  4. БАТАРЕЯНЫҢ ТӨМЕН ДЕҢГЕЙІНІҢ БЕЛГІШЕСІ – Батарея деңгейінің төмен екенін көрсетеді.
  5. VOX БЕЛГІШЕСІ – VOX режимінің белсенді екенін көрсетеді.
  6. АРНА НӨМІРІ – GMRS/FRS диапазонында 1~22-ге дейін өзгереді.

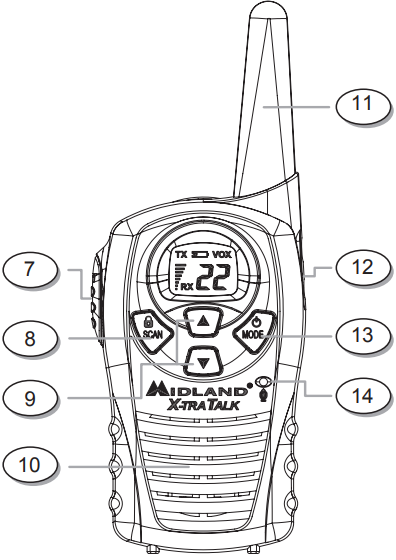

БАҚЫЛАУ ЭЛЕМЕНТТЕРІ

БАҚЫЛАУ ЭЛЕМЕНТТЕРІ

  1. PTT түймесі – Дауыстық байланысты жіберу үшін басып тұрыңыз.
  2. SCAN/LOCK түймесі – SCAN режиміне кіру үшін басыңыз. KEY LOCK-ты қосу/өшіру үшін басып тұрыңыз.
  3. ЖОҒАРЫ ▲ және ТӨМЕН ▼ түймелері – MENU режимінде реттеулер жасаңыз.
  4. ДИНАМИК – Кіріктірілген динамик.
  5. АНТЕННА
  6. СЫРТҚЫ ДИНАМИК/МИКРОФОН/ЗАРЯДТАУ ҰЯСЫ
  7. POWER / MODE түймесі – Радионы қосу/өшіру үшін кемінде 3 секунд басып тұрыңыз. Мәзір режиміне кіру үшін бір сәт басыңыз.
  8. MIC – Кіріктірілген микрофон.

Бұл құрылғы FCC ережелерінің 15-бөліміне сәйкес келеді. Жұмыс келесі екі шартқа байланысты:

  1. бұл құрылғы зиянды кедергілерді тудырмауы керек және
  2. бұл радио қажетсіз жұмысқа әкелуі мүмкін кез келген кедергіні қабылдауы керек.

FCC-нің РЖ әсер ету нұсқауларына сәйкестікті сақтау үшін, денеге киіп жұмыс істеу үшін бұл радио сыналған және Midland Radio Corp. жеткізген немесе осы өнімге арналған керек-жарақтармен пайдаланылған кезде FCC РЖ әсер ету нұсқауларына сәйкес келеді. Басқа керек-жарақтарды пайдалану FCC РЖ әсер ету нұсқауларына сәйкестікті қамтамасыз етпеуі мүмкін.

МАҢЫЗДЫ ЕСКЕРТУ

GMRS ЖҰМЫСЫ ҮШІН FCC ЛИЦЕНЗИЯСЫ ҚАЖЕТ
(Тек Америка Құрама Штаттарындағы GMRS Радиосын Пайдалану үшін қолданылады)

LXT118 Series FCC (Федералдық байланыс комиссиясы) лицензиясын қажет ететін GMRS (General Mobile Radio Service) жиіліктерінде жұмыс істейді. LXT118 Series GMRS арналарын құрайтын 1 - 7 немесе 15 - 22 арналарында жұмыс істемес бұрын сіз лицензия алуыңыз керек. FCC ережелерін бұза отырып, GMRS арналарын лицензиясыз пайдалану Коммуникациялық актілердің 501 және 502-бөлімдерінде (түзетулермен) көрсетілгендей, ауыр жазаларға әкелуі мүмкін.

Сізге FCC GMRS арналарында радиомен жұмыс істеген кезде станцияны сәйкестендіру үшін пайдаланылуы керек шақыру белгісін береді. Сондай-ақ, сіз тек рұқсат етілген хабарларды жіберу арқылы, басқа GMRS пайдаланушыларымен арнаға кедергі келтірмеу арқылы және хабар тарату уақытыңыздың ұзақтығына сақтықпен қарау арқылы ынтымақтасуыңыз керек.

Лицензия алу немесе лицензиялық өтінім туралы сұрақтар қою үшін FCC-ге 1-888-CALL FCC телефоны арқылы хабарласыңыз немесе FCC веб-сайтына өтіңіз: http://www.fcc.gov және 605 формасын сұраңыз.

БАТАРЕЯНЫ ОРНАТУ

Сіздің LXT118 Series радиоңыз 3 AAA сілтілік батареяларымен немесе NiMH қайта зарядталатын батареяларымен жұмыс істейді. Батареяларды орнатуды немесе шығаруды жеңілдету үшін белдік қыстырғышын алып тастау керек.

Батареяларды орнату үшін:

  1. Радионың артқы жағы сізге қарап тұрғанда, оңай қол жеткізу үшін белдік қыстырғышын (төмендегі диаграмманы қараңыз) алыңыз, содан кейін жоғарғы ортасын басып, оны радиодан төмен сырғыту арқылы Батарея қақпағын алыңыз.

  2. Батарея бөлімінде көрсетілген полярлықты сақтай отырып, 3 AAA батареясын салыңыз. Батареяларды дұрыс орнатпау құрылғының жұмыс істеуіне жол бермейді немесе құрылғыны зақымдауы мүмкін.
  3. Батарея қақпағын радиоға қарай жылжыту арқылы қайтарыңыз. Белдік қыстырғышын орнына бекітілгеніне көз жеткізіп, қайта орнатыңыз.

БАТАРЕЯНЫ ЗАРЯДТАУ

Сіздің LXT118 Series қайта зарядталатын NiMH батареяларын пайдалануға арналған, оларды айнымалы ток адаптерін радионың зарядтау ұясына салу арқылы қайта зарядтауға болады. Бастапқы зарядтау уақыты 24 сағат. Зарядтау уақыты содан кейін шамамен 12 сағатты құрайды. Батареяның қызмет ету мерзімін ұзарту үшін батареяның төмен деңгейінің белгішесі жанған кезде батареяларды зарядтауды ұсынамыз. Зарядтау уақыты аяқталған кезде радиолокаторларды зарядтағыштан шығарыңыз.

  1. Тек біздің NiMH батареяларын пайдаланыңыз.
  2. Сілтілік батареяларды немесе нұсқаулықта көрсетілгеннен басқа батареяларды немесе батарея жинақтарын зарядтауға тырыспаңыз. Бұл ағып кетуге және радионың зақымдалуына әкелуі мүмкін.
  3. Радионы ұзақ мерзімді сақтау үшін радионы ӨШІРІҢІЗ және батареяларды радиодан шығарыңыз.

СЫРТҚЫ ДИНАМИК/МИКРОФОН ҰЯСЫ

Қосымша динамик / микрофонды немесе гарнитураны пайдалану үшін:

  • Штепсельді(лерді) SPK/MIC ұяларына салыңыз.
  • Құлаққапты құлағыңызға салыңыз және микрофонды қалаған күйге келтіріңіз.

РАДИОМЕН ЖҰМЫС ІСТЕУ

ҚОСУ/ӨШІРУ ЖӘНЕ ДЫБЫС ДЕҢГЕЙІ

Радионы қосу/өшіру үшін POWER/MODE түймесін кемінде 3 секунд басыңыз. Дыбыс деңгейін арттыру/азайту үшін RX немесе КҮТУ режимінде ▲\▼ түймелерін басыңыз. ДЫБЫС ДЕҢГЕЙІНІҢ ӨЛШЕУІШІ радионың дыбыс деңгейінің параметрін көрсетеді.

ҚОҢЫРАУДЫ ЖІБЕРУ ЖӘНЕ ҚАБЫЛДАУ

  1. Анықтықты арттыру үшін радиолокаторды аузыңыздан 2-3 дюйм қашықтықта ұстаңыз.
  2. PTT түймесін басып тұрыңыз және микрофонға қалыпты дауыспен сөйлеңіз. TX белгішесі жіберу кезінде LCD дисплейінде үздіксіз пайда болады.
  3. Қоңырауды қабылдау үшін PTT түймесін босатыңыз. Радио хабар қабылдап жатқанда дисплейде RX белгішесі пайда болады.

СКАНИРЛЕУ

Сіздің радиоңыз барлық 22 арнаны белсенділік үшін сканерлей алады. Кіру үшін SCAN түймесін жылдам басыңыз. Шығу үшін сол процедураны қайталаңыз. Сіздің радиоңыз 22 арнаның әрқайсысын жылдам сканерлейді және сканерлеуді қайта бастамас бұрын кез келген белсенді арнада 4 секунд тоқтайды. Белсенді арнада хабар тарату үшін PTT түймесін басқан кезде сканерлеу функциясы тоқтайды және белсенді арнада қалады. Сканерлеуді қайта бастау үшін SCAN түймесін жылдам басыңыз.

ҚОҢЫРАУ ТУРАЛЫ ЕСКЕРТУ

Сіздің LXT118 Series қоңырау туралы ескертуді жібере алады. Жіберу үшін PTT түймесін екі рет жылдам басыңыз. Қоңырау туралы ескертуді жіберу кезінде TX белгішесі пайда болады және растау үшін динамиктен дыбыс естіледі.

КЛАВИАТУРАНЫ БҰҒАТТАУ

LOCK түймесін 4 секунд басыңыз. Дисплейде "Lo" белгішесі пайда болады. PTT әлі де белсенді болады. Клавиатураның құлпын ашу үшін сол процедураны қайталаңыз, дисплейде "LF" белгішесі пайда болады.

АРНА ТАҢДАУ (GMRS/FRS ДИАПАЗОНЫ)

MODE түймесін бір рет басыңыз, содан кейін 22 GMRS/FRS арналарының бірін таңдау үшін ▲\▼ түймелерін басыңыз. Таңдауды растау үшін PTT түймесін басыңыз немесе келесі мүмкіндік параметріне өту үшін MODE түймесін қайтадан басыңыз.

Ескертпе : Екі LXT118 Series радиосы арасында байланыс жасау үшін тобыңыздағы барлық радиолокаторлар бір арнаға орнатылуы керек.

VOX

VOX-ты қосу үшін, MODE түймесін екі рет басыңыз, дисплейде "VOX" жыпылықтайды, ал төменде "oF" белгішесі пайда болады. ▲\▼ түймелерін басу арқылы "on" таңдаңыз және растау үшін PTT пернесін немесе MODE түймесін қайтадан басыңыз.

VOX-ты өшіру үшін, MODE түймесін екі рет басыңыз, дисплейде "VOX" жыпылықтайды, ал төменде "on" белгішесі пайда болады. ▲\▼ түймелерін басу арқылы "oF" таңдаңыз және растау үшін PTT пернесін немесе MODE түймесін қайтадан басыңыз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Арналар 22 GMRS/FRS арналары
Жұмыс жиілігі UHF 462.5500 ~ 467.7125 MHz
Қуат көзі 3 AAA сілтілік немесе қайта зарядталатын NiMH батареялары

GMRS/FRS ЖИІЛІК КЕСТЕСІ (MHz)

Арна № Арна Жиілігі Арна № Арна Жиілігі Арна № Арна Жиілігі
1 462.5625 9 467.5875 17 462.6000
2 462.5875 10 467.6125 18 462.6250
3 462.6125 11 467.6375 19 462.6500
4 462.6375 12 467.6625 20 462.6750
5 462.6625 13 467.6875 21 462.7000
6 462.6875 14 467.7125 22 462.7250
7 462.7125 15 462.5500
8 467.5625 16 462.5750

* 8~14 арналар төмен қуатты FRS лицензиясыз арналар болып табылады

АРАҚАШЫҚТЫҚ ТУРАЛЫ

Сіздің LXT Series радиолокаторларыңыз оңтайлы жағдайларда сізге максималды арақашықтықты беруге арналған.

Максималды арақашықтық / Көруге кедергі жоқ

Орташа арақашықтық / Көру сызығына ішінара кедергі

Қысқа арақашықтық / Көру сызығына үлкен кедергі

Оңтайлы жағдайлар:

  • Су үстінде
  • Кедергісіз ашық ауылдық жерлер
  • Басқа адамды көруге болатын тегіс жерлер

Максималды арақашықтықты алуды қамтамасыз ету үшін:

  • Жаңа немесе толық зарядталған батареяларды пайдалануды ұмытпаңыз - төмен батареялар қуаттың төмен болуына әкеледі.
  • GMRS арнасында екеніңізге көз жеткізіңіз - FRS арналары FCC арқылы төмен қуатқа шектелген.

MIDLAND RADIO CORPORATION
5900 Parretta Drive
Kansas City, MO 64120
Call 816.241.8500

Біз сізден хабар алғымыз келеді! Жаңа Midland өніміңіз туралы не ойлайтыныңызды бізге хабарлаңыз at

немесе бізге келіңіз www.midlandusa.com

Ескертпе: Мүмкіндіктер мен техникалық сипаттамалар ескертусіз өзгертілуі мүмкін. MIDLAND өзінің қаптамасындағы кездейсоқ қателер немесе кемшіліктер үшін жауапты емес.
