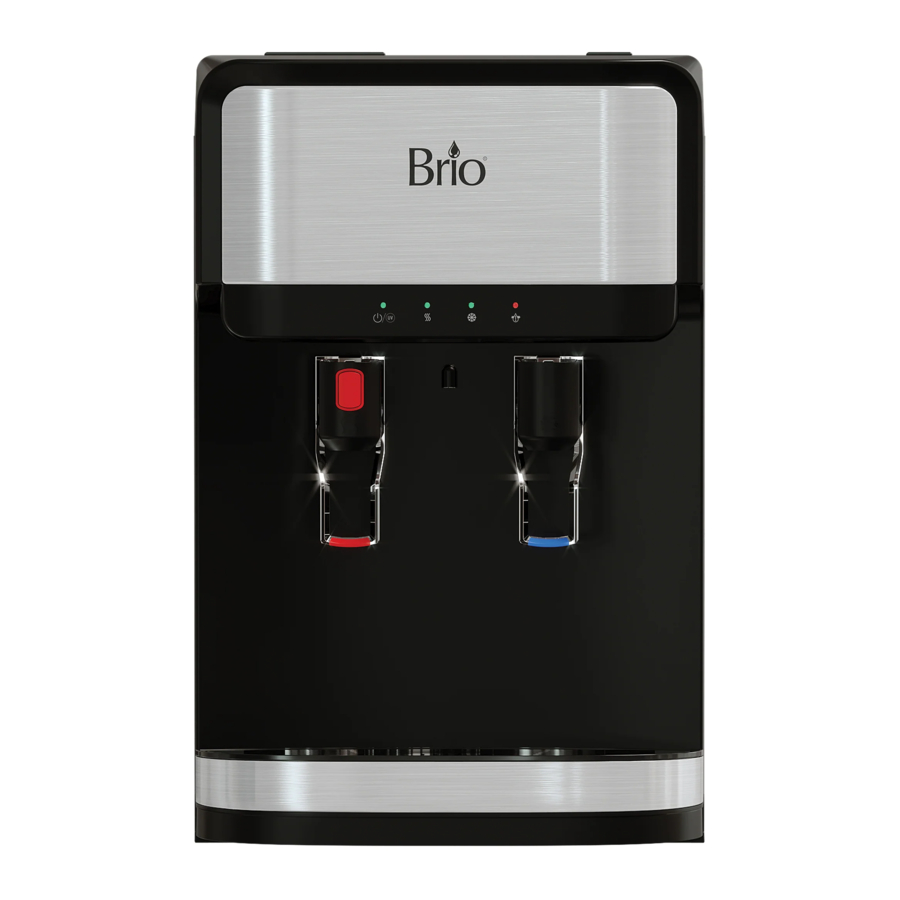

Εγχειρίδιο χρήσης του διανομέα νερού Brio CLCTPOU320UVF3P

Προβλεπόμενη χρήση

Αυτός ο διανομέας προορίζεται για χρήση σε οικιακές και παρόμοιες εφαρμογές, όπως:

• Χώροι κουζίνας προσωπικού, γραφεία και άλλοι χώροι εργασίας
• Αγροικίες
• Ξενοδοχεία, μοτέλ και άλλα οικιστικά περιβάλλοντα
• Περιβάλλοντα τύπου bed-and-breakfast
• Εφαρμογές τροφοδοσίας και παρόμοιες εφαρμογές μη λιανικής πώλησης

Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εκτός εάν τους έχει δοθεί επίβλεψη ή οδηγίες σχετικά με τη χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους.

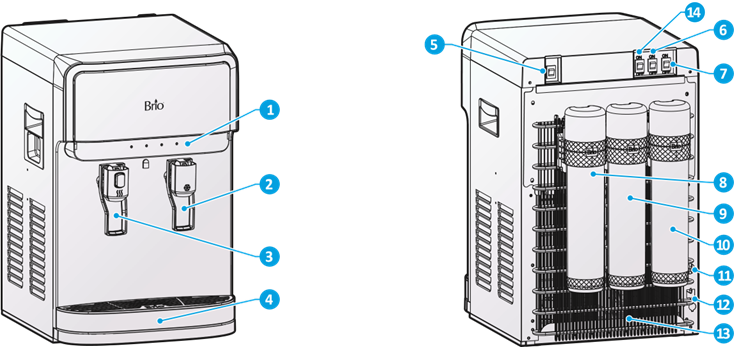

Χαρακτηριστικά προϊόντος

Περιγραφή πίνακα ενδείξεων

1. Ενδεικτική λυχνία ισχύος/αυτοκαθαρισμού UV – Όταν είναι αναμμένη, υποδεικνύει ότι ο διανομέας είναι ενεργοποιημένος. Όταν αναβοσβήνει, υποδεικνύει ότι η διαδικασία αυτοκαθαρισμού UV είναι ενεργοποιημένη.
2. Ενδεικτική λυχνία ζεστού νερού – Όταν είναι αναμμένη, υποδεικνύει ότι ο διανομέας θερμαίνει νερό.
3. Ενδεικτική λυχνία κρύου νερού – Όταν είναι αναμμένη, υποδεικνύει ότι ο διανομέας ψύχει νερό.
4. Ενδεικτική λυχνία φίλτρου - Όταν αναβοσβήνει, υποδεικνύει ότι τα φίλτρα χρειάζονται αντικατάσταση.

Διαστάσεις προϊόντος

Λειτουργικές προδιαγραφές

Αυτή η μονάδα διανέμει νερό σε θερμοκρασίες που μπορεί να προκαλέσουν σοβαρά εγκαύματα. Αποφύγετε την άμεση επαφή με το ζεστό νερό. Κρατήστε τα παιδιά και τα κατοικίδια μακριά από τη μονάδα κατά τη διανομή. Μην επιτρέπετε ποτέ στα παιδιά να διανέμουν ζεστό νερό χωρίς κατάλληλη και άμεση επίβλεψη. Αποσυνδέστε τη μονάδα για να αποφύγετε την μη επιβλεπόμενη χρήση από παιδιά.

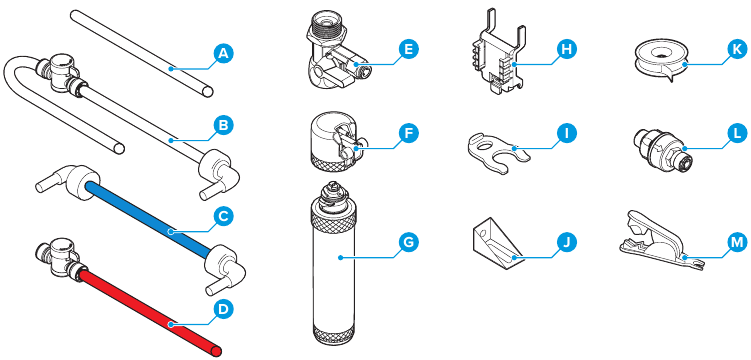

Περιεχόμενα συσκευασίας

Απαιτούμενα υλικά

Εγκατάσταση

Προσδιορίστε τη θέση εγκατάστασης

1. Τοποθετήστε τον διανομέα σε όρθια θέση.
2. Τοποθετήστε τον διανομέα σε μια σκληρή και επίπεδη επιφάνεια σε μια δροσερή, σκιερή τοποθεσία κοντά σε μια γειωμένη πρίζα τοίχου.
   ΣΗΜΕΙΩΣ: ΜΗΝ συνδέσετε το καλώδιο ρεύματος μέχρι να ολοκληρωθεί ολόκληρη η ενότητα εγκατάστασης.
3. Τοποθετήστε το πίσω μέρος του διανομέα σε απόσταση όχι μικρότερη από 20 cm (8 in.) από έναν τοίχο και επιτρέψτε την ελεύθερη ροή αέρα μεταξύ του τοίχου και του διανομέα νερού.


Εγκαταστήστε τη συσκευή

Για να αποφύγετε έναν κίνδυνο λόγω αστάθειας της συσκευής, πρέπει να στερεωθεί στη θέση της σύμφωνα με τις οδηγίες.

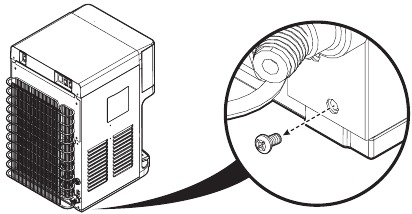

1. Χαλαρώστε και αφαιρέστε τη βίδα στην κάτω αριστερή ή δεξιά πλευρά του διανομέα.

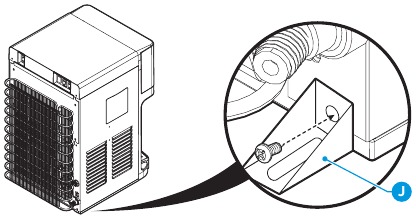

2. Χρησιμοποιήστε αυτή τη βίδα για να στερεώσετε τη βάση γείωσης (J) στην κάτω αριστερή ή δεξιά γωνία του διανομέα νερού.

3. Κάντε μια τρύπα στην επιφάνεια όπου θα εγκατασταθεί ο διανομέας νερού.

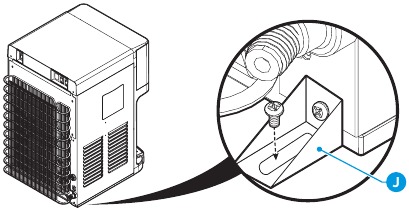

4. Στερεώστε τη βάση γείωσης (J) στην επιφάνεια βιδώνοντας σφιχτά.


Εγκαταστήστε τα φίλτρα και τους σωλήνες

1. Κάντε κλικ στις τρεις μαύρες βάσεις στήριξης (H) στο πάνω μέρος του συμπυκνωτή.

2. Στερεώστε ένα περίβλημα φίλτρου (F) στο πάνω μέρος μιας βάσης στήριξης (H).

3. Συνδέστε τον σωλήνα σύνδεσης φίλτρου (A) στο περίβλημα φίλτρου (F).

4. Σύρετε το επόμενο περίβλημα φίλτρου (F) στη μεσαία βάση στήριξης (H) και συνδέστε το άλλο άκρο του σωλήνα σύνδεσης φίλτρου (A).

5. Επαναλάβετε για το τρίτο περίβλημα φίλτρου.
6. Συνδέστε τη βαλβίδα διακοπής με τον σωλήνα (B) στο αριστερό περίβλημα φίλτρου (F).

7. Συνδέστε τα φίλτρα (G) στα περιβλήματα φίλτρου (F). Το φίλτρο ιζημάτων πηγαίνει στα αριστερά, το φίλτρο προ-άνθρακα στη μέση και το φίλτρο συμπαγούς άνθρακα στα δεξιά.

8. Προσθέστε κλιπ φίλτρου (I) σε κάθε σύνδεση όπου υποδεικνύεται.

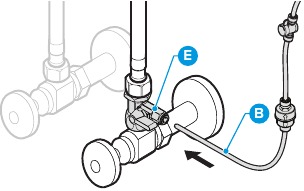

Σύνδεση στην παροχή κρύου νερού

ΜΗΝ ΣΥΝΔΕΣΕΤΕ ΑΥΤΟΝ ΤΟΝ ΣΩΛΗΝΑ ΝΕΡΟΥ ΣΕ ΣΩΛΗΝΑ ΠΑΡΟΧΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ. Η παροχή νερού στη μονάδα ΠΡΕΠΕΙ να είναι από τον ΣΩΛΗΝΑ ΚΡΥΟΥ ΝΕΡΟΥ. Η χρήση ΖΕΣΤΟΥ ΝΕΡΟΥ θα προκαλέσει σοβαρές ζημιές στα φίλτρα σας.

1. Απενεργοποιήστε και, στη συνέχεια, αποσυνδέστε την τρέχουσα γραμμή παροχής κρύου νερού.
2. Συνδέστε τον προσαρμογέα παροχής νερού (E) στη γραμμή παροχής κρύου νερού.

3. Συνδέστε τη γραμμή παροχής κρύου νερού πάνω από τον προσαρμογέα παροχής νερού (E).
   ΣΗΜΕΙΩΣ: Ένα επιπλέον παξιμάδι προσαρμογέα περιλαμβάνεται πάνω από τον προσαρμογέα παροχής νερού (E) για σύνδεση σε γραμμή υδραυλικών εγκαταστάσεων παροχής 3/8 in. ή 1/2 in.
4. Κόψτε τη βαλβίδα διακοπής με σωλήνα (B) όπου υποδεικνύεται χρησιμοποιώντας τον κόφτη σωλήνων (M).
5. Συνδέστε τα δύο κομμένα άκρα του σωλήνα απευθείας σε κάθε άκρο της βαλβίδας μείωσης πίεσης (L). Βεβαιωθείτε ότι το βέλος θα δείχνει προς τη ροή του νερού στον διανομέα όταν η βαλβίδα διακοπής με σωλήνα (B) είναι συνδεδεμένη στα επόμενα βήματα.

6. Εισαγάγετε τη βαλβίδα διακοπής με σωλήνα (B) απευθείας στο εξάρτημα ταχείας σύνδεσης του προσαρμογέα παροχής νερού (E).

7. Τραβήξτε απαλά τον σωλήνα (B) για να βεβαιωθείτε για μια ασφαλή σύνδεση με τον προσαρμογέα παροχής νερού (E).


Έκπλυση των φίλτρων και ολοκλήρωση της εγκατάστασης

Ακολουθήστε αυτή τη διαδικασία κάθε φορά που αντικαθιστάτε τα φίλτρα σας.

Βεβαιωθείτε ότι η παροχή νερού είναι απενεργοποιημένη πριν ξεκινήσετε.

1. Συνδέστε τον κόκκινο σωλήνα έκπλυσης φίλτρου (D) στο δεξί περίβλημα φίλτρου (F).

2. Τοποθετήστε το ανοιχτό άκρο του σωλήνα έκπλυσης φίλτρου (D) πάνω από έναν νεροχύτη ή ένα δοχείο για να συλλέξετε νερό.
3. Ανοίξτε την παροχή νερού στην κύρια πηγή και τη βαλβίδα διακοπής με σωλήνα (B). Αφήστε το νερό να ρέει έξω από τον σωλήνα έκπλυσης φίλτρου (D) και μέσα στον νεροχύτη/δοχείο.
4. Ξεπλύνετε τα φίλτρα για τουλάχιστον 5 λεπτά. Ο συνιστώμενος ρυθμός είναι 1,5-3 γαλόνια νερού (περίπου 10 λεπτά) ή έως ότου το νερό να είναι διαυγές στην όψη.
5. Κλείστε τη βαλβίδα στην πηγή νερού.
6. Αφαιρέστε τον κόκκινο σωλήνα έκπλυσης φίλτρου (D). Συνδέστε τον μπλε σωλήνα σύνδεσης γωνίας (C) στο δεξί περίβλημα φίλτρου (F) και στην οπή εισόδου νερού στο πίσω μέρος του διανομέα.

7. Τοποθετήστε κλιπ φίλτρου (I) στα δύο συνδετικά άκρα του σωλήνα σύνδεσης γωνίας (C).

8. Ανοίξτε την κύρια παροχή νερού.

Λειτουργία

Αυτή η μονάδα έχει ελεγχθεί και απολυμανθεί πριν από τη συσκευασία και την αποστολή. Κατά τη μεταφορά, μπορεί να συσσωρευτεί σκόνη και οσμές στη δεξαμενή και στους σωλήνες. Απορρίψτε τουλάχιστον ένα λίτρο νερό πριν πιείτε νερό.

Ενεργοποίηση/Απενεργοποίηση της συσκευής

Πριν ενεργοποιήσετε τους διακόπτες ζεστού και κρύου, βεβαιωθείτε ότι το νερό έχει γεμίσει τις δεξαμενές μέσα στον διανομέα για να αποφύγετε την ξηρή θέρμανση.

1. Συνδέστε τον διανομέα στην πρίζα.
2. Αφήστε το νερό να τρέξει μέσα από τις βρύσες κρύου και ζεστού νερού μέχρι να αρχίσει να βγαίνει νερό.
3. Για να ενεργοποιήσετε το σύστημα ψύξης, γυρίστε τον διακόπτη ψύξης στη θέση On (Ενεργοποίηση).
4. Για να ενεργοποιήσετε το σύστημα θέρμανσης, γυρίστε τον διακόπτη θέρμανσης στη θέση On (Ενεργοποίηση).

Διανομή κρύου νερού

ΣΗΜΕΙΩΣΗ: Θα χρειαστεί περίπου 1 ώρα μετά τη σύνδεση στην πρίζα και την ενεργοποίηση για να κρυώσει εντελώς το νερό. Η λυχνία ψύξης θα σβήσει όταν το νερό έχει κρυώσει πλήρως.

1. Πιέστε ένα ποτήρι ή δοχείο στη βρύση κρύου νερού για να διανείμετε κρύο νερό.
2. Αφήστε το όταν το δοχείο σας είναι γεμάτο.

Απενεργοποίηση της παιδικής ασφάλειας και διανομή ζεστού νερού

Αυτή η μονάδα διανέμει νερό σε θερμοκρασίες που μπορούν να προκαλέσουν σοβαρά εγκαύματα. Αποφύγετε την άμεση επαφή με το ζεστό νερό. Κρατήστε τα παιδιά και τα κατοικίδια μακριά από τη μονάδα κατά τη διανομή. Μην επιτρέπετε ποτέ στα παιδιά να διανέμουν ζεστό νερό χωρίς κατάλληλη και άμεση επίβλεψη. Απενεργοποιήστε τη λειτουργία θέρμανσης μετακινώντας τον διακόπτη θέρμανσης στη θέση Off (Απενεργοποίηση).

ΣΗΜΕΙΩΣΗ: Θα χρειαστούν περίπου 15-20 λεπτά μετά τη σύνδεση στην πρίζα και την ενεργοποίηση για να φτάσει το νερό στην υψηλότερη θερμοκρασία του. Η λυχνία θέρμανσης θα σβήσει όταν το νερό έχει θερμανθεί πλήρως.

1. Αυτός ο διανομέας νερού είναι εξοπλισμένος με μια λειτουργία παιδικής ασφάλειας για την αποφυγή ακούσιας διανομής. Για να ενεργοποιήσετε τη διανομή ζεστού νερού, πατήστε και κρατήστε πατημένο το κόκκινο κουμπί κλειδώματος και, στη συνέχεια, πιέστε την κούπα ή το δοχείο σας στο στέλεχος ακριβώς κάτω από το κόκκινο κουμπί κλειδώματος.
2. Αφήστε τη βρύση όταν το δοχείο σας είναι γεμάτο. Το ζεστό νερό θα ξανακλειδώσει αυτόματα.

Αντιμετώπιση προβλημάτων

Καθαρισμός και συντήρηση

Καθαρίστε το προϊόν

Πριν από τον καθαρισμό, βεβαιωθείτε ότι ο διακόπτης τροφοδοσίας είναι στη θέση O (απενεργοποίηση) και αποσυνδέστε τον διανομέα νερού.

Αυτός ο διανομέας περιέχει τεχνολογία UV που θα σας βοηθήσει να διατηρήσετε τον διανομέα σας καθαρό. Ωστόσο, εάν χρειαστεί να καθαρίσετε τον διανομέα σας για οποιονδήποτε λόγο, ακολουθήστε αυτά τα βήματα:

1. Αφαιρέστε το υπόλοιπο νερό από τις δεξαμενές στον διανομέα διανέμοντας από τις βρύσες ζεστού και κρύου σε μια κανάτα ή έναν κουβά.
2. Αφαιρέστε το επάνω κάλυμμα (1), το κάλυμμα της δεξαμενής κρύου (2) και τον διαχωριστή (3).

3. Ξεπλύνετε τον διαχωριστή (3) στον νεροχύτη και σκουπίστε τον με ένα μαλακό πανί.
4. Δημιουργήστε ένα διάλυμα καθαρισμού από 0,3 γαλόνια ξύδι και 0,3 γαλόνια ζεστό νερό βρύσης. Αφήστε το διάλυμα καθαρισμού να γεμίσει τη δεξαμενή και αφήστε το να καθίσει για τουλάχιστον 10 λεπτά.

5. Τοποθετήστε έναν μεγάλο κουβά κάτω από την έξοδο αποστράγγισης στο πίσω μέρος του διανομέα.

6. Αφαιρέστε το κάλυμμα αποστράγγισης και στραγγίστε το νερό.
7. Επανατοποθετήστε το κάλυμμα αποστράγγισης, τον διαχωριστή, το κάλυμμα της δεξαμενής κρύου και το επάνω κάλυμμα μετά την αποστράγγιση. Βεβαιωθείτε ότι όλες οι συνδέσεις παροχής νερού είναι συνδεδεμένες με ασφάλεια.
8. Συνδέστε ξανά τον διανομέα στην πρίζα και ενεργοποιήστε τον.

Πρόγραμμα αντικατάστασης φίλτρου

Αντικαταστήστε τα φίλτρα

Αντικαταστήστε τα φίλτρα μόνο με νέα φίλτρα σχεδιασμένα για αυτόν τον διανομέα. Οποιοσδήποτε άλλος τύπος φίλτρου θα προκαλέσει ζημιά στο μηχάνημα και θα ακυρώσει οποιαδήποτε εγγύηση.

Όταν ένα φίλτρο πλησιάζει στο τέλος της διάρκειας ζωής του, η κόκκινη ενδεικτική λυχνία αρχίζει να αναβοσβήνει. Όταν το φίλτρο έχει φτάσει στο τέλος της διάρκειας ζωής του, η ενδεικτική λυχνία παραμένει κόκκινη. Για να αλλάξετε φίλτρα:

1. Διακόψτε την παροχή νερού.
2. Αφαιρέστε τα παλιά φίλτρα και αντικαταστήστε τα με νέα φίλτρα. Βεβαιωθείτε ότι το φίλτρο ιζήματος βρίσκεται στα αριστερά και το φίλτρο μπλοκ άνθρακα στα δεξιά.
3. Για να ξεπλύνετε τα νέα σας φίλτρα, ακολουθήστε τις οδηγίες στην ενότητα "Flush the Filters and Complete the Installation" (Έκπλυση των φίλτρων και ολοκλήρωση της εγκατάστασης).
4. Πατήστε το κουμπί επαναφοράς φίλτρου μέχρι να σβήσει η κόκκινη ενδεικτική λυχνία.

Προδιαγραφές φίλτρου

Φροντίδα και συντήρηση

• Διατηρήστε αυτόν τον διανομέα σε ξηρό και δροσερό μέρος και αποφύγετε την άμεση ηλιακή ακτινοβολία.
• Βεβαιωθείτε ότι το πίσω μέρος του διανομέα απέχει τουλάχιστον 20 cm (8 ίντσες) από τον τοίχο.
• Μην τοποθετείτε ποτέ τον διανομέα σε χαρτί ή αφρό, τα οποία μπορεί να αποθηκεύσουν νερό και στη συνέχεια να προκαλέσουν ερπυσμό. Μην τοποθετείτε ποτέ τίποτα εύφλεκτο δίπλα σε αυτό το μηχάνημα.
• Μην χρησιμοποιείτε τον διανομέα σε εξωτερικούς χώρους ή σε μέρος που μπορεί να πιτσιλιστεί από νερό.
• Εάν ο διανομέας δεν χρησιμοποιείται για περισσότερο από 24 ώρες, απενεργοποιήστε τον διακόπτη θέρμανσης ή τον διακόπτη ψύξης για εξοικονόμηση ενέργειας και στραγγίστε το υπόλοιπο νερό.
• Εάν η παροχή νερού διακοπεί, διακόψτε την παροχή νερού και απενεργοποιήστε τον διανομέα. Όταν η παροχή νερού επανέλθει, ανοίξτε ξανά την παροχή νερού στον διανομέα, ενεργοποιήστε τον διανομέα και αφήστε τον διανομέα να λειτουργήσει για να απορρίψει το ίζημα.

Πληροφορίες ασφαλείας

Για να μειώσετε τον κίνδυνο τραυματισμού και υλικών ζημιών, πρέπει να διαβάσετε ολόκληρο αυτόν τον οδηγό πριν συναρμολογήσετε, εγκαταστήσετε και θέσετε σε λειτουργία τον διανομέα.

Αυτό το προϊόν διανέμει νερό σε πολύ υψηλές θερμοκρασίες. Η ακατάλληλη χρήση μπορεί να προκαλέσει σωματικό τραυματισμό. Όταν χρησιμοποιείτε αυτόν τον διανομέα, να τηρείτε πάντα τις βασικές προφυλάξεις ασφαλείας, συμπεριλαμβανομένων των εξής:

• Πριν από τη χρήση, αυτός ο διανομέας πρέπει να συναρμολογηθεί και να εγκατασταθεί σωστά σύμφωνα με αυτό το εγχειρίδιο.
• Μόνο για εσωτερική χρήση. Διατηρείτε τον διανομέα νερού σε ξηρό μέρος, μακριά από το άμεσο ηλιακό φως. ΜΗ χρησιμοποιείτε σε εξωτερικούς χώρους.
• Εγκαταστήστε και χρησιμοποιήστε μόνο σε σκληρή, επίπεδη και οριζόντια επιφάνεια.
• ΜΗΝ τοποθετείτε τον διανομέα νερού σε κλειστό χώρο ή ντουλάπι.
• ΜΗΝ θέτετε σε λειτουργία τον διανομέα παρουσία εκρηκτικών αναθυμιάσεων.
• Χρησιμοποιείτε μόνο σωστά γειωμένες πρίζες.
• Μην χρησιμοποιείτε καλώδιο προέκτασης.
• Να πιάνετε πάντα το φις και να το τραβάτε ευθεία έξω από την πρίζα. Μην αποσυνδέετε ποτέ τραβώντας το καλώδιο ρεύματος.
• ΜΗΝ χρησιμοποιείτε τον διανομέα εάν το καλώδιο φθαρεί ή υποστεί άλλη ζημιά. Εάν το καλώδιο τροφοδοσίας υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις του ή από εξίσου εξειδικευμένα άτομα, προκειμένου να αποφευχθεί ένας κίνδυνος.
• Για προστασία από ηλεκτροπληξία, ΜΗΝ βυθίζετε το καλώδιο, το φις ή οποιοδήποτε άλλο μέρος του διανομέα σε νερό ή άλλα υγρά.
• Βεβαιωθείτε ότι ο διανομέας νερού είναι αποσυνδεδεμένος πριν από τον καθαρισμό.
• Μην αφήνετε ποτέ τα παιδιά να διανέμουν ζεστό νερό χωρίς την κατάλληλη και άμεση επίβλεψη. Αποσυνδέστε τη μονάδα για να αποτρέψετε τη μη εποπτευόμενη χρήση από παιδιά.
• Η συντήρηση θα πρέπει να εκτελείται μόνο από πιστοποιημένο τεχνικό.
• Η συσκευή δεν πρέπει να καθαρίζεται με πίδακα νερού και δεν είναι κατάλληλη για εγκατάσταση σε περιοχή όπου θα μπορούσε να χρησιμοποιηθεί πίδακας νερού.

Διατηρείτε τα ανοίγματα εξαερισμού, στο περίβλημα της συσκευής ή στην ενσωματωμένη κατασκευή, χωρίς εμπόδια.

Μην χρησιμοποιείτε μηχανικές συσκευές ή άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης, εκτός από αυτά που συνιστώνται από τον κατασκευαστή.

• Αυτή η συσκευή θα πρέπει να λειτουργεί σε περιβάλλον θερμοκρασιών από 4°C~40°C (39°F~104°F) και υγρασίας ≤90%.
• Μην αναποδογυρίζετε ποτέ το μηχάνημα και μην το γέρνετε περισσότερο από 45°.
• Αφού απενεργοποιήσετε τον διανομέα, αφήστε τον διανομέα σε αδράνεια για 3 λεπτά πριν τον ενεργοποιήσετε ξανά.

Πηγή φωτός UV. Αποσυνδέστε την ηλεκτρική παροχή στην υπεριώδη ακτινοβολία ΠΡΙΝ ανοίξετε το κάλυμμα.

• Η λυχνία UV-LED πρέπει να επισκευαστεί μόνο από τον κατασκευαστή.
• UV-LED lamp model no. YB09-950-022, rated DC 24V, 0.17W±20%.
• Η απόρριψη της λυχνίας UV-LED πρέπει να γίνεται σύμφωνα με τους τοπικούς νόμους και κανονισμούς.
