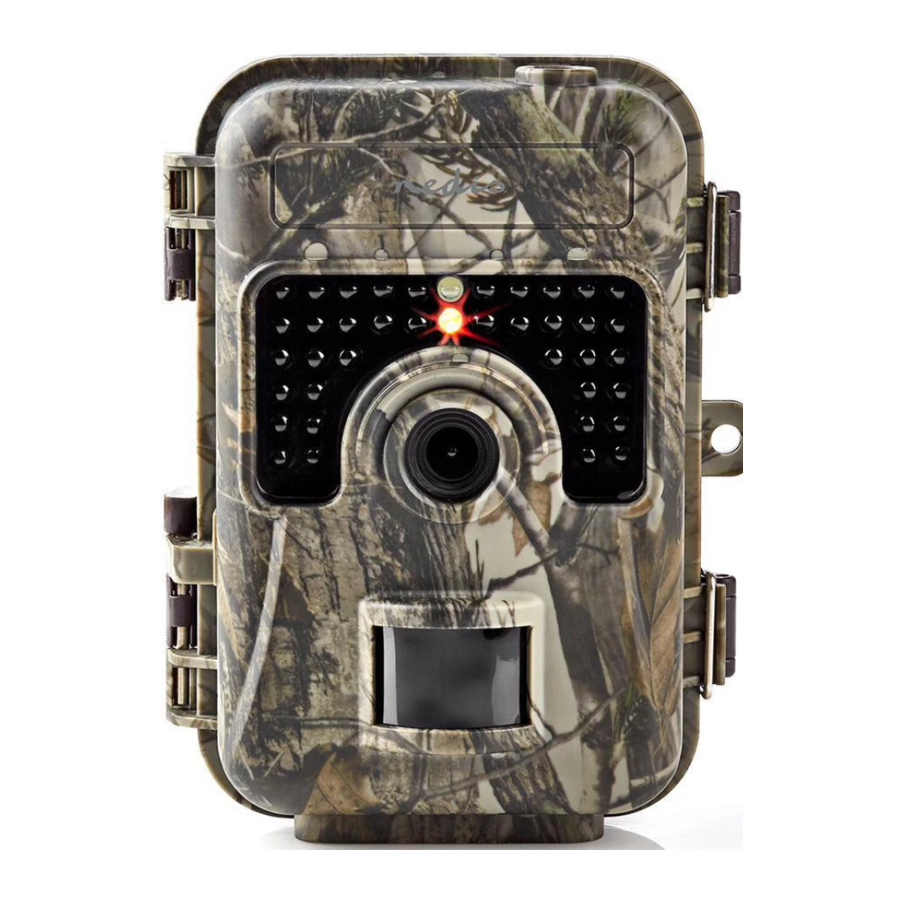

Manual de la cámara de vida silvestre Nedis WCAM130GN

Contenidos

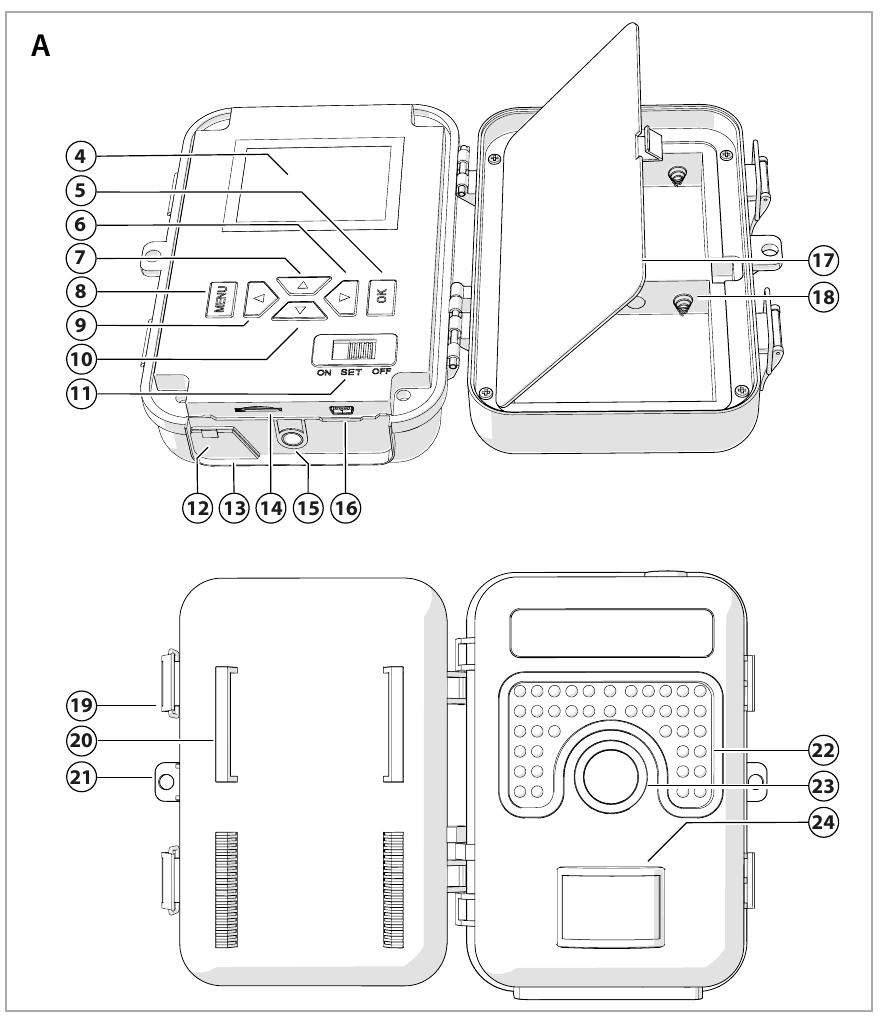

Lista de piezas

[Imagen A]
Lista de piezas

  1. Cable mini USB
  2. Correa de la cámara
  3. Hebilla de la correa
  4. Pantalla
  5. Botón OK (aceptar)
  6. Botón DERECHA
  7. Botón ARRIBA
  8. Botón MENU (menú)
  9. Botón IZQUIERDA
  10. Botón ABAJO
  11. Interruptor de encendido
  12. Goma de protección de CC
  13. Puerto de alimentación de CC
  14. Ranura para tarjeta micro SD
  15. Montura para trípode
  16. Puerto mini USB
  17. Tapa de la batería
  18. Ranuras para la batería
  19. Hebillas de bloqueo
  20. Orificio para la correa
  21. Orificio de bloqueo
  22. Luz infrarroja
  23. Lente de la cámara
  24. Sensor PIR

Fuente de alimentación y memoria

La cámara funciona con baterías o con un cable de alimentación de CC-6V. Se requiere una tarjeta microSD para tomar fotografías o imágenes de video. Estos elementos no están incluidos.

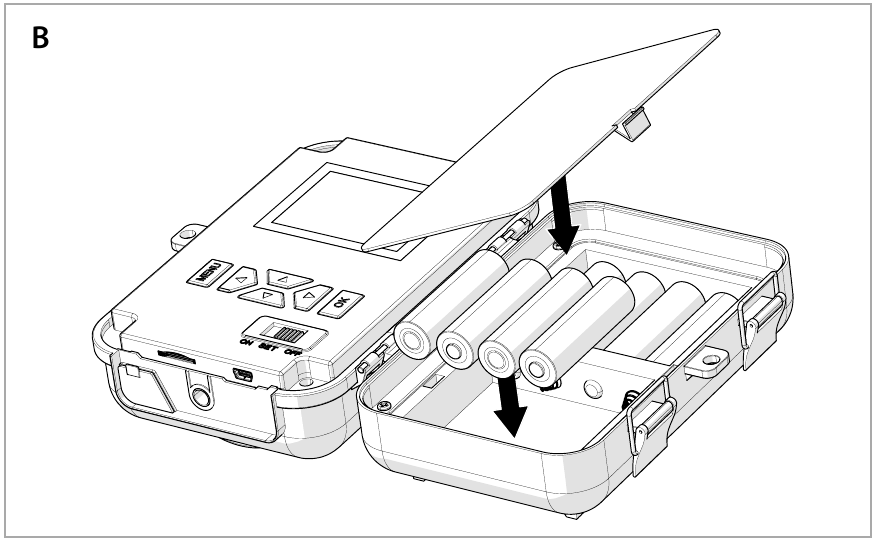

Insertar o cambiar las baterías

[Imagen B]
Insertar o cambiar las baterías

  1. Tire de la tapa de la batería fuera de la carcasa.
  2. Saque las baterías vacías de las ranuras para la batería si están presentes.
  3. Inserte 4 u 8 baterías en las ranuras para la batería . En caso de que use 4 baterías, colóquelas todas en el mismo compartimento de la batería.
  4. Coloque la tapa de la batería en la carcasa.

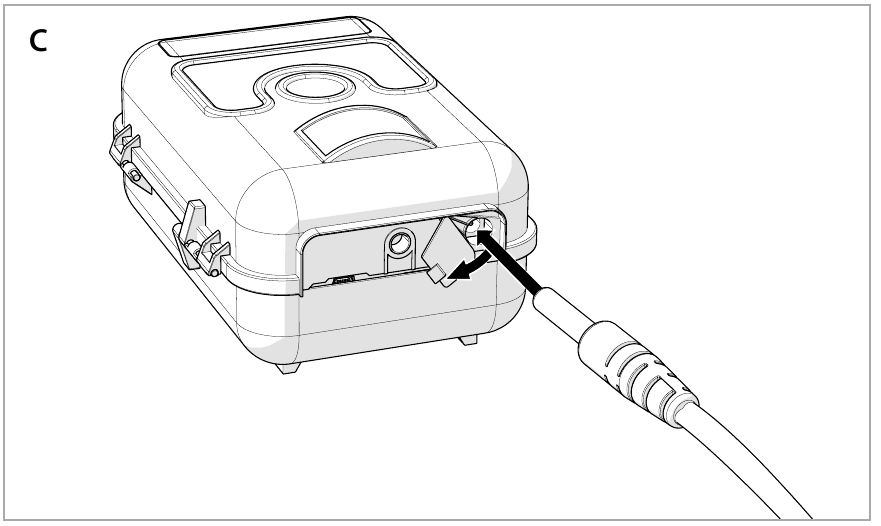

Conectar el cable de alimentación de CC-6V

[Imagen C]
Conectar el cable de alimentación de CC-6V
información El cable de alimentación de CC-6V no está incluido.

  1. Levante la goma de protección de CC ubicada en la parte inferior de la cámara.
  2. Enchufe un cable de alimentación de CC-6V en el puerto de alimentación de CC .
  3. Enchufe el otro extremo del cable de alimentación de CC-6V en una toma de corriente.

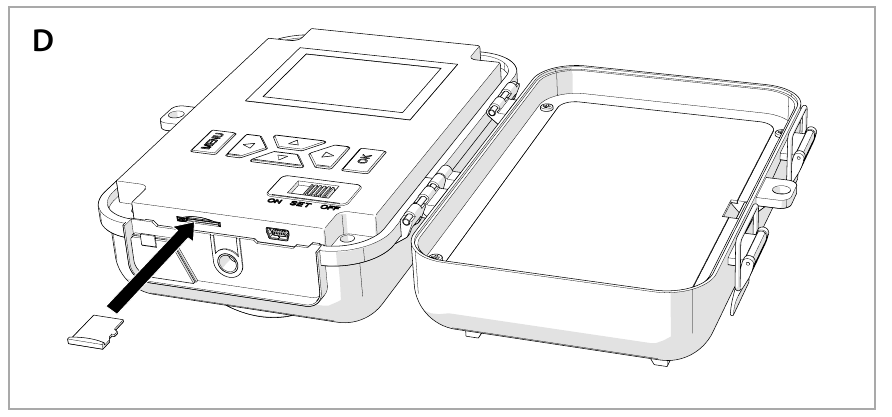

Insertar o cambiar la tarjeta de memoria

[Imagen D]
Insertar o cambiar la tarjeta de memoria
información Use una tarjeta microSD con una capacidad de almacenamiento máxima de 32 GB.

  1. Saque la tarjeta microSD anterior de la ranura para tarjeta microSD si está presente.
  2. Inserte la nueva tarjeta microSD en la ranura para tarjeta microSD .

Cambiar al modo automático

Deslice el interruptor de encendido a la posición ON (encendido) para ingresar al modo automático.
La pantalla muestra una cuenta regresiva de 15 a 0. La pantalla se apaga y la cámara ahora está en modo de espera. La cámara toma automáticamente fotografías o graba imágenes de video tan pronto como un objeto ingresa al rango de detección del sensor. Cuando el objeto sale del rango de detección, la cámara dejará de grabar y volverá al modo de espera. Todas las fotografías e imágenes de video se almacenan en la tarjeta microSD.

Cambiar al modo manual

Deslice el interruptor de encendido a la posición SET (configurar) para ingresar al modo manual.
En este modo, puede tomar fotografías o grabar imágenes de video manualmente. Cuando no usa la cámara durante 3 minutos, la pantalla se apaga. Después de 10 minutos de inactividad, la cámara se apaga por completo.

Tomar una fotografía

Presione DERECHA para tomar una fotografía en el modo manual.

Grabar video

  1. Presione ARRIBA para ingresar al modo de video. El icono de video aparece en la parte superior izquierda de la pantalla.
  2. Presione DERECHA para comenzar a grabar. Un círculo rojo parpadeante y la hora de la imagen aparecen en la parte superior de la pantalla.
  3. Presione DERECHA nuevamente para detener la grabación. El círculo rojo y la hora de la imagen desaparecen.
  4. Presione ARRIBA para volver al modo de fotografía después de grabar. El icono de fotografía aparece en la parte superior izquierda de la pantalla.

Ver fotografías e imágenes de video

  1. Deslice el interruptor de encendido a la posición SET (configurar) para ingresar al modo manual.
  2. Presione OK (aceptar) para ingresar al modo de visualización.
  3. Use ARRIBA y ABAJO para navegar a través de fotografías e imágenes de video.
  4. Presione DERECHA para iniciar o detener la visualización de un video.

Menú de fotografía y video

Configuración Descripción
Eliminar uno Eliminar la fotografía o imagen de video que se muestra actualmente.
Eliminar todo Eliminar todas las fotografías e imágenes de video en la tarjeta microSD.
Presentación de diapositivas Con la opción de presentación de diapositivas, puede ver fácilmente todas las fotografías en la tarjeta microSD. Cada fotografía se muestra en la pantalla durante aproximadamente tres segundos, con diferentes animaciones de transición entre ellas.
Proteger Esta opción está destinada a proteger una fotografía o imagen de video para que no se elimine. Cuando intenta eliminar una fotografía o imagen de video protegida, se mostrará un mensaje de error.

Menú de configuración

Configuración Descripción
Modo Seleccione si la cámara toma fotografías, imágenes de video o ambas.
Idioma Seleccione el idioma de funcionamiento deseado para la cámara.
Tamaño de foto Seleccione la resolución de las fotografías. Una resolución más alta aumenta la calidad, pero crea archivos más grandes que ocupan más capacidad de la tarjeta microSD. Una resolución más alta puede reducir la velocidad de obturación.
Tamaño de video Seleccione la resolución de las imágenes de video. Una resolución más alta aumenta la calidad, pero crea archivos más grandes que ocupan más capacidad de la tarjeta microSD.
N.º de foto Seleccione el número de fotos tomadas en secuencia por disparo en el modo automático.
Duración del video Seleccione la duración de las imágenes de video en el modo automático, que oscila entre 3 segundos y 30 segundos.
Intervalo Seleccione la duración más corta de tiempo que la cámara esperará hasta que responda a cualquier disparo posterior del sensor PIR después de que se detecte un objeto por primera vez. Durante el intervalo seleccionado, la cámara no tomará fotografías/imágenes de video. Esto evita que la tarjeta microSD se llene con demasiadas imágenes redundantes.
Nivel de sensibilidad Seleccione la sensibilidad del sensor PIR. Seleccione alto para temperaturas cálidas, interiores y entornos con poca interferencia. Seleccione normal/bajo para temperaturas frías, exteriores y entornos con más interferencia.
Establecer fecha/hora Establezca la fecha y hora actuales.
Sello de fecha Habilite o deshabilite la fecha y hora impresas en las fotografías.
Temporizador Establezca un período de tiempo específico en el que la cámara toma fotografías y videos todos los días.
Intervalo de tiempo Seleccione un período de tiempo en el que la cámara toma automáticamente fotografías/imágenes de video de acuerdo con el intervalo establecido, independientemente de si el sensor PIR ha detectado algún objeto. Esto es útil cuando se observan animales de sangre fría como serpientes, o el proceso de floración, etc.
Establecer contraseña Configure una contraseña para proteger su cámara de usuarios no autorizados.
N.º de serie Asigne un número de 4 dígitos a la cámara. Esto puede ser útil para usuarios con varias cámaras.
Audio Habilite o deshabilite la grabación de sonidos en imágenes de video.
Almacenamiento en tarjeta SD Seleccione Almacenamiento cíclico para sobrescribir los primeros archivos con los nuevos archivos cuando la tarjeta microSD esté llena, para que la cámara siga funcionando. Alternativamente, seleccione Detener el guardado cuando esté llena para conservar los primeros archivos y omitir los nuevos archivos.
Formatear Eliminar todos los archivos de la tarjeta microSD. Se recomienda formatear la tarjeta si se ha utilizado anteriormente en otros dispositivos. Asegúrese de hacer una copia de seguridad de todos los archivos que desee conservar antes de formatear la tarjeta microSD.
Configuración predeterminada Restablecer todas las configuraciones a los valores predeterminados del fabricante.
Versión Ver la versión del software.

Especificaciones

Producto Cámara de vida silvestre
Número de artículo WCAM130GN
Dimensiones (l x an x al) 145 x 110 x 74 mm
Voltaje de entrada CC 6 V
Baterías Baterías AA, alcalinas/NiMH (4x/8x)
Memoria Tarjeta MicroSD (2 - 32 GB) (no incluida)
Sensor PIR Rango de detección = 20 m, por debajo de 25°C Ángulo de visión = 60 grados
Lente de la cámara Relación focal = 1,8
Ángulo de visión = 90 grados
Sensor de imagen CMOS a color de 3 MP
Resolución de imagen 1 MP - 16 MP
Formato de imagen .jpg
Resolución de video 320 x 240 px - 1920 x 1080 px
Velocidad de fotogramas 30 fps
Formato de video .avi
Tiempo de activación 0,6 segundos
Intervalo de tiempo Hasta 24 horas
Intervalo de activación 5 segundos - 1 hora
Imágenes por activación 1 - 3
Flash infrarrojo 940 nm
Clasificación IP IP66
Temperatura de funcionamiento -30°C – 70°C
Duración de la batería

4 meses (con 4 baterías AA)

8 meses (con 8 baterías AA)
Corriente ≤ 160 mA (a CC-6V)
≤ 950 mA (cuando se enciende la luz infrarroja)
≤ 0,1 mA (en espera)
Alarma de batería baja 4,5 V

Web: www.nedis.com
Teléfono: +31 (0)73-5991055 (en horario de oficina)

Nedis BV
De Tweeling 28, 5215 MC 's-Hertogenbosch – Países Bajos
