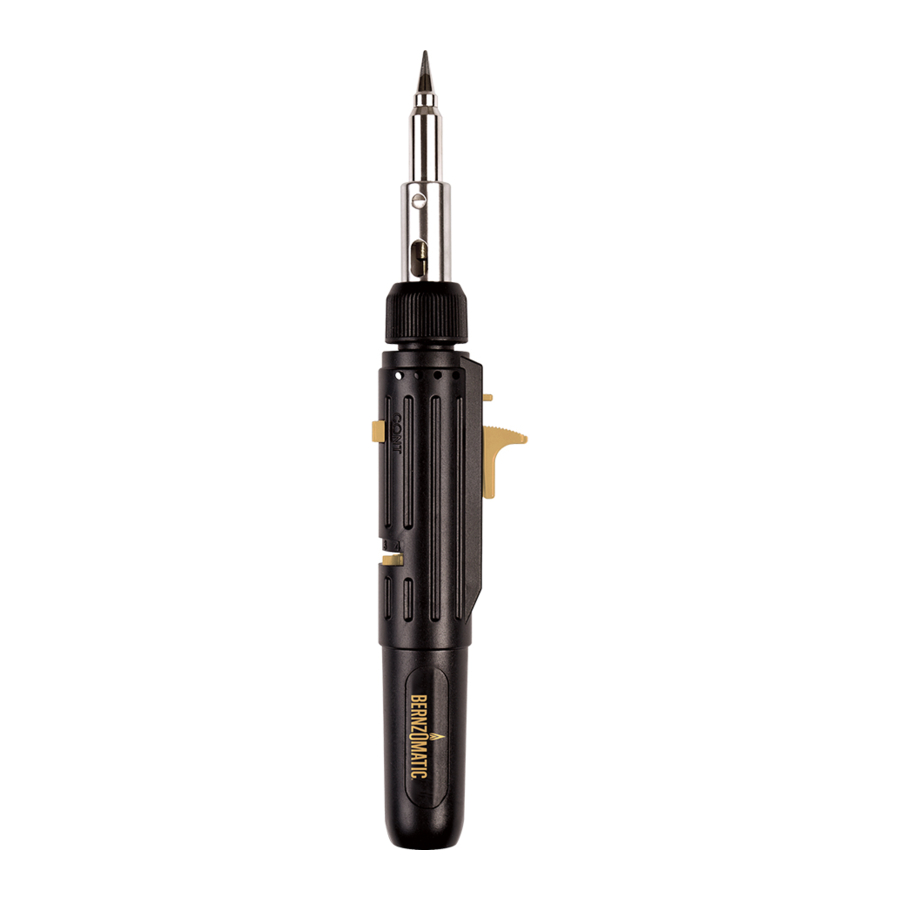

Worthington ST500, MT790 - Manual del Soplete

Contenidos

SEGURIDAD

peligro de quemaduraspeligro de quemaduras
Este soplete se utiliza con un producto inflamable. El incumplimiento de estas advertencias e instrucciones puede provocar una explosión o un incendio que pueden causar daños a la propiedad, lesiones personales graves o la muerte.
Lea y cumpla con las instrucciones y advertencias de este manual y familiarícese con el soplete antes de encenderlo y usarlo. Revise las instrucciones y advertencias periódicamente para mantenerse al tanto. No intente operar antes de leer las instrucciones.

peligro de quemaduras EXTREMADAMENTE INFLAMABLE.
CONTENIDO BAJO PRESIÓN.

  • Tome precauciones para no calentar el tanque de combustible.
  • Contiene gas inflamable a presión. No exponga el soplete o el combustible a temperaturas que excedan los 120°F/49°C o a la luz solar prolongada.
  • Nunca use el soplete en o cerca de vapores, líquidos o materiales explosivos inflamables.
  • Nunca perfore el tanque de combustible ni exponga el soplete al fuego.
  • No respire gas, vapores, vapor o aerosol. Si se inhala, traslade a la persona afectada al aire libre.
  • Evite el contacto con los ojos o la piel. En caso de contacto con los ojos, enjuague inmediatamente con abundante agua y busque atención médica. Para el contacto con la piel, enjuague con abundante agua.
  • No modifique el soplete de ninguna manera. No altere la configuración de fábrica. Pueden producirse lesiones graves o la muerte si se ajusta la configuración de fábrica o se modifican las piezas instaladas de fábrica. Utilice siempre piezas de repuesto recomendadas por el fabricante.
  • Lea y comprenda las instrucciones de reabastecimiento de combustible antes de reabastecer el soplete. Reabastecer el soplete incorrectamente puede provocar lesiones graves o la muerte.


Este producto puede exponerlo a productos químicos, incluido el plomo, que el estado de California reconoce como causante de cáncer y defectos de nacimiento u otros daños reproductivos.
Para obtener más información, visite www.P65Warnings.ca.gov. Lávese las manos después de manipularlo.

  • Mantenga el soplete fuera del alcance de los niños y de cualquier persona que no haya leído las instrucciones. No apunte el soplete hacia la cara, otras personas u objetos inflamables. Nunca intente usar el soplete como encendedor de cigarrillos.
  • Siempre use protección para los ojos y guantes al encender y usar el soplete.
  • Para evitar el riesgo de dañar el soplete, siempre proteja el soplete de los impactos y nunca permita que el soplete se caiga al piso o sobre superficies duras. Nunca use un soplete que parezca estar dañado.
  • Calentar una superficie puede hacer que el calor se conduzca a las superficies contiguas que pueden ser combustibles o presurizarse cuando se calientan. Siempre verifique para asegurarse de que no se estén calentando piezas o materiales no deseados.
  • No use un soplete con fugas, dañado o que funcione mal. Si el soplete tiene fugas, comuníquese con el fabricante o el minorista.
  • Trabaje solo en áreas bien ventiladas. Evite los vapores de los fundentes, la pintura a base de plomo y todas las operaciones de calentamiento de metales. Tenga cuidado de evitar los vapores del revestimiento de cadmio y el metal galvanizado; retire estos revestimientos en el área que se calentará limando o lijando antes de calentar.
  • Encienda el soplete lejos de la cara, las manos, la ropa u otro material inflamable.
  • Sale aire extremadamente caliente de los puertos de escape en el conjunto de la punta de soldadura. Siempre coloque el soplete en el soporte suministrado, incluso durante descansos cortos, para evitar el riesgo de dañar las superficies de trabajo u otros elementos inflamables. Apague el soplete durante los descansos más largos. Nunca apunte los puertos de escape hacia los ojos, la cara, las manos u otros elementos inflamables.
  • Tenga cuidado al operar el soplete al aire libre en días soleados o ventosos. El sol brillante hace que sea imposible ver la llama del soplete. El viento puede llevar el calor del soplete hacia usted u otras áreas que no deben calentarse. Las condiciones de viento también pueden hacer que las chispas se propaguen a otras áreas con materiales combustibles.
  • La boquilla del quemador y el conjunto de la punta se calientan extremadamente durante el uso y permanecen calientes después de apagar el soplete. Tenga cuidado de no tocar la punta del soplete hasta que el soplete se haya enfriado.
  • Nunca use el soplete sobre o cerca de combustibles (combustibles, trapos, toallas, productos de papel, etc.). Tenga cuidado con los vehículos motorizados o cualquier producto que funcione con gasolina y tenga cuidado con las líneas y los tanques de combustible ocultos.
  • Siempre asegúrese de que el soplete esté apoyado sobre una superficie nivelada para reducir el riesgo de que se vuelque accidentalmente. Asegúrese de que el soplete no esté apuntando en una dirección que pueda provocar que los objetos cercanos se enciendan cuando se coloque el soplete.
  • Nunca deje el soplete desatendido cuando esté encendido.
  • Nunca intente reparar o calentar un tanque de gasolina, un tambor de productos químicos, una lata de aerosol, un recipiente de gas comprimido que contenía líquido o gas inflamable o cualquier otro producto químico. Calentar estos es extremadamente peligroso, especialmente después de que se hayan "vaciado".
  • Las regulaciones de materiales peligrosos del Departamento de Transporte prohíben el transporte de butano u otros productos de gas inflamable en aviones de pasajeros. No empaque este artículo ni ningún otro artículo de gas inflamable en ningún equipaje facturado o de mano.
  • Asegúrese de que el soplete esté completamente apagado después de su uso.
  • Asegúrese de que el soplete esté completamente frío antes de guardarlo.
  • Siempre tenga un extintor de incendios y un balde de agua cerca del soplete y el área de trabajo.

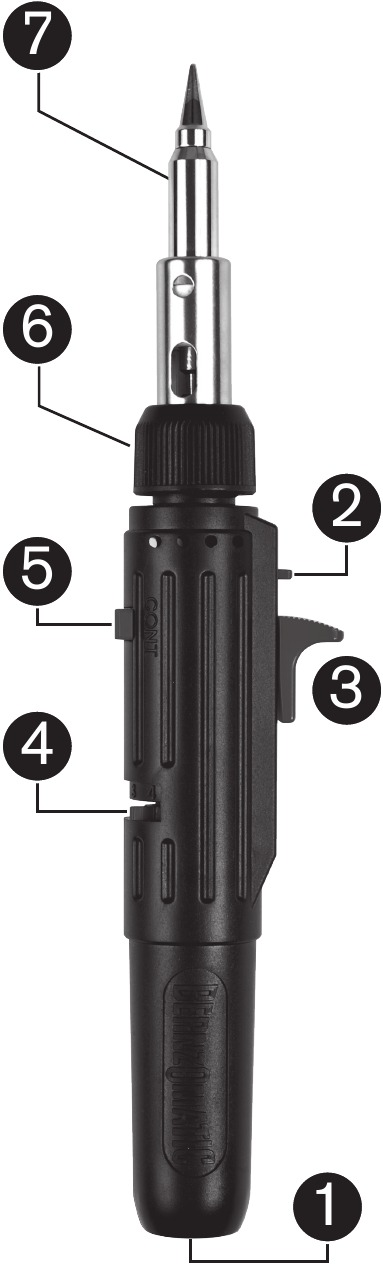

DESCRIPCIÓN GENERAL

DESCRIPCIÓN GENERAL

  1. VÁLVULA DE LLENADO
  2. BLOQUEO DE SEGURIDAD
  3. INTERRUPTOR DE ENCENDIDO
  4. PERILLA DE AJUSTE DE LLAMA
  5. BLOQUEO DE LLAMA CONTINUA
  6. CONTRATUERCA
  7. PUERTO DE ESCAPE
  8. CONJUNTO DE PUNTA DE SOLDADURA

OPERACIÓN DE REABASTECIMIENTO

  1. Use solo combustible de butano al reabastecer el soplete.
  2. Asegúrese de que el soplete esté apagado antes de reabastecerlo.
  3. Deje suficiente tiempo para que el soplete se enfríe a temperatura ambiente antes de reabastecer el soplete con combustible.
  4. Reabastezca el soplete en un área bien ventilada, libre de fuego u otras fuentes de ignición y lejos de las personas.
  5. Nunca fume mientras reabastece el soplete.
  6. Sostenga el soplete con la VÁLVULA DE LLENADO (1) hacia arriba.

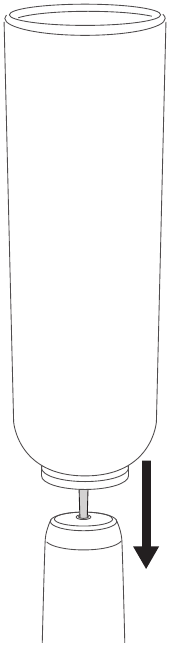

  7. Invierta el recipiente de combustible e inserte la punta del recipiente de combustible en la VÁLVULA DE LLENADO (1).
  8. Empuje el recipiente de combustible y el soplete juntos para permitir que el combustible fluya hacia el tanque de combustible del soplete. El soplete debe llenarse en unos 10 segundos.
  9. Deje de reabastecer una vez que el combustible comience a desbordarse.
  10. Espere 3 minutos para permitir que el gas combustible se estabilice antes de encender el soplete.

ENCENDIDO Y FUNCIONAMIENTO


Tenga cuidado al usar este dispositivo para no respirar los vapores. Dependiendo de la tarea que se esté realizando con el dispositivo (quemar madera, derretir plástico, etc.), pueden existir vapores tóxicos o nauseabundos.

MODO DE USO INTERMITENTE

  1. Gire la PERILLA DE AJUSTE DE LLAMA (4) aproximadamente a la mitad entre la posición "1" y "4".
  2. Presione el botón de BLOQUEO DE SEGURIDAD (2) y deslice el INTERRUPTOR DE ENCENDIDO (3) lejos de la punta del quemador.
  3. Suelte el INTERRUPTOR DE ENCENDIDO (3) para apagar el soplete.

MODO DE USO CONTINUO

  1. Gire la PERILLA DE AJUSTE DE LLAMA (4) aproximadamente a la mitad entre la posición "1" y "4".
  2. Presione el botón de BLOQUEO DE SEGURIDAD (2) y deslice el INTERRUPTOR DE ENCENDIDO (3) lejos de la punta del quemador.
  3. Deslice el BLOQUEO DE LLAMA CONTINUA (5) a la posición "CONT" para bloquear el INTERRUPTOR DE ENCENDIDO (3) en la posición "ON" (encendido).
  4. Suelte el INTERRUPTOR DE ENCENDIDO (3).
  5. Deslice el BLOQUEO DE LLAMA CONTINUA (5) a la posición "OFF" (apagado) para apagar el soplete.

AJUSTAR LA LLAMA

  1. Deslice la PERILLA DE AJUSTE DE LLAMA (4) a "1" para una llama pequeña.
  2. Deslice la PERILLA DE AJUSTE DE LLAMA (4) a "4" para una llama grande.

USO COMO SOLDADOR

NOTA: Una pequeña cantidad de humo y/u olor puede ser notable durante el uso inicial de la punta de soldadura, esto es normal.

  1. El soplete está configurado de fábrica para su uso como soldador y se puede usar inmediatamente; después de reabastecerlo.
  2. Afloje la CONTRATUERCA (6) y ajuste el PUERTO DE ESCAPE (7) para que el aire caliente escape en una dirección segura y no dañe la superficie de trabajo.
  3. Apriete la CONTRATUERCA (6) con firmeza.
  4. Encienda el soplete como se muestra arriba.

NOTA: Para un mejor rendimiento, asegúrese de que la punta esté bien instalada en el CONJUNTO DE LA PUNTA DE SOLDADURA (8). No use herramientas para apretar la punta.

USO COMO SOPLADOR DE AIRE CALIENTE

  1. Ensamble para usar como soldador.
  2. Retire la punta del CONJUNTO DE LA PUNTA DE SOLDADURA (8) girando la punta en sentido antihorario.

NOTA: Puede ser difícil quitar la punta si la punta de soldadura nunca se ha usado. Permita que el soplete se caliente en la configuración de soldador (vea arriba) durante 3 minutos, luego deje que la punta se enfríe.

  1. El soplete ahora está listo para la operación de soplador de aire caliente.
  2. Encienda el soplete como se muestra arriba.

USO COMO SOPLETE DE GAS

(Esta es una llama abierta. No lo use con combustibles en el área. Lea las secciones de advertencia de las instrucciones)

  1. Ensamble para usar como soplador de aire caliente.
  2. Desenrosque la CONTRATUERCA (6) y retire el CONJUNTO DE LA PUNTA DE SOLDADURA (8) dejándolo caer por la parte inferior de la punta del soplete de gas.
  3. Vuelva a instalar la punta del soplete de gas y apriete la CONTRATUERCA (6) con firmeza.
  4. El soplete ahora está listo para la operación de soplete de gas.
  5. Encienda el soplete como se muestra arriba.

INSTALACIÓN DE LA TAPA PROTECTORA (SI APLICA)

  1. Deslice la TAPA PROTECTORA (9) firmemente sobre la CONTRATUERCA (6) del soplete.
  2. Asegúrese de que todo el conjunto de la punta esté completamente protegido por la tapa.
  3. Asegúrese de que el INTERRUPTOR DE ENCENDIDO (3) esté desactivado por la TAPA PROTECTORA (9).

ADVERTENCIAS ADICIONALES

  • Asegúrese de que la CONTRATUERCA (6) esté bien apretada cuando use el soplete como soldador o soplador de aire caliente.
  • Antes de cada uso y después de reabastecerlo, escuche si hay fugas. Nunca use una llama para verificar si hay fugas. Siempre use el soplete en un área bien ventilada y sin chispas y donde no haya llamas abiertas.
  • En climas fríos, el tamaño de la llama será más pequeño. Para producir una llama más grande, precaliente el soplete a temperatura ambiente antes de usarlo.

ALMACENAMIENTO

  1. Asegúrese de que el INTERRUPTOR DE ENCENDIDO (3) esté en la posición "OFF" (apagado).
  2. Deje pasar varios minutos para que el soplete se enfríe. Nunca deje el soplete desatendido.
  3. Cuando el soplete esté frío, guárdelo fuera del alcance de los niños.
  4. No exponga el soplete a temperaturas superiores a 120°F/49°C.
  5. Guarde el soplete en áreas bien ventiladas.

WORTHINGTON INDUSTRIES
200 Old Wilson Bridge Road
Columbus, OH 43085
