Orbit 27752 - Manual del sistema de riego automático para jardines

Características

• Controla hasta 4 estaciones (viene con 2 válvulas que controlan las estaciones, compre válvulas adicionales por separado)
• Hasta 3 horarios de inicio por día (ciclos A, B, C)
• Riega de 1 a 240 minutos por hora de inicio (por válvula)
• Para uso en exteriores solo con agua fría

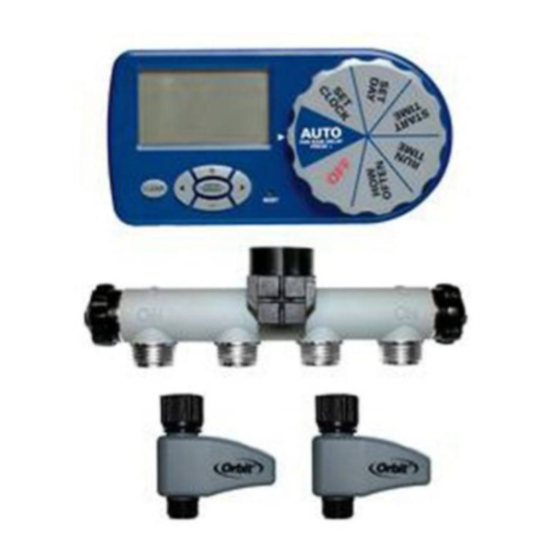

El producto incluye

1. (1) Soporte de 7 1/4 pulg.
2. (1) Arandela de manguera
3. (1) Tornillo de cabeza redonda n.° 14
4. (1) Tirafondo de 1/4 pulg.
5. (1) Perno
6. (1) Arandela de seguridad
7. (1) Tuerca
8. (1) Taco de expansión (para mampostería)
9. (1) Anclaje de plástico (para estuco)
10. (2) Tapones finales

Descripción

1. Estaciones de riego
2. Indica cuándo comenzará el próximo ciclo de riego
3. El riego manual está activado
4. Con qué frecuencia el temporizador regará en modo de intervalo
5. Horarios de inicio del ciclo
6. El temporizador está en modo de configuración
7. El retraso por lluvia está activado
8. El temporizador está regando
9. Reloj, hora de inicio y duración del riego
10. AM o PM para el reloj y la hora de inicio
11. Batería baja
12. Indica números en la sección del reloj como horas, minutos o días
13. Días de la semana
14. Modo de riego por intervalo

1. Bandeja de la batería
2. Pantalla LCD: muestra la configuración y el programa de riego del temporizador
3. Dial de función: gira para configurar el programa de riego
4. Botón CLEAR (BORRAR): borra la configuración individual del programa
5. Botones + –: avanzan o retroceden la configuración
6. Botones < >: mueven el cursor a diferentes configuraciones
7. Botón ENTER/ MANUAL (INTRODUCIR/ MANUAL): selecciona la configuración o activa el retraso por lluvia cuando está en AUTO
8. RESET (REINICIAR): borra todas las configuraciones programadas

INSTALACIÓN

1. Conecte el colector a una llave de manguera exterior. Recomendado: asegure el colector a la pared utilizando los accesorios de montaje y las instrucciones proporcionadas.
2. Conecte hasta 4 válvulas a los puertos del colector.
3. Conecte los enchufes de las válvulas a las salidas correspondientes; no se pueden colocar diferentes válvulas en diferentes ciclos; el temporizador está programado internamente para funcionar en secuencia (uno tras otro).
4. Instale las baterías alcalinas AA como se muestra en la bandeja de la batería. Permita que el temporizador tarde unos 3 minutos en completar la configuración automática, lo que cerrará las válvulas.
5. Programe el temporizador como desee.
6. Deslice el temporizador en el soporte de montaje del colector.
7. Abra la llave de la manguera.

Montaje del colector en la pared

1. Use una tuerca y un perno para fijar el soporte al colector.

2. Marque dónde el soporte toca la pared.


Para mampostería

3. Perfore un orificio de 1⁄2 pulg.

4. Inserte el taco de expansión y fije el soporte con un tirafondo de 1⁄4.

Para estuco

3. Perfore un orificio de 5/16 pulg.
4. Inserte el anclaje de plástico y fije el soporte con un tornillo de cabeza redonda n.° 14.


Instalación de las baterías

1. Retire la bandeja del costado del temporizador deslizándola hacia afuera.
2. Inserte dos baterías alcalinas AA (1,5 V) (no incluidas) y vuelva a colocar la bandeja.

El icono de batería baja aparecerá cuando sea necesario reemplazar las baterías.
Reemplace las baterías en un plazo de 30 segundos o se perderá la programación del temporizador.
Consejo: Retire las baterías cuando el temporizador no esté en uso durante períodos prolongados.

PROGRAMACIÓN

Gire el dial a las posiciones indicadas para la configuración.

Gire el dial para configurar el reloj

1. Presione el botón + para adelantar la hora del reloj (mantenga presionado el botón para avanzar rápidamente). Presione el botón – para retroceder la hora del reloj (mantenga presionado el botón para retroceder rápidamente). *tenga en cuenta am/pm
2. Gire la perilla para aceptar la hora del reloj.

Gire el dial para configurar el día

1. Use los botones < y > para mover el cursor (línea parpadeante) sobre el día actual.
2. Gire el dial para aceptar el día.

Gire el dial a la hora de inicio

Cada hora de inicio recorre todas las estaciones de riego (1, 2, 3 y 4). El ciclo A es para si desea regar una vez al día. Agregue el ciclo B si desea regar dos veces al día (2 horas de inicio diferentes). Agregue el ciclo C si desea regar tres veces al día (3 horas de inicio diferentes).

1. Use los botones < y > para seleccionar la hora de inicio A, B o C.
2. Presione ENTER (INTRODUCIR) para editar la hora de inicio.
3. Use los botones + y – para configurar la hora de inicio deseada.
   * tenga en cuenta am/ pm
4. Presione ENTER (INTRODUCIR) para aceptar la configuración.
5. Repita los pasos 1 a 4 para B y C si desea regar más de una vez al día.

Para borrar una hora de inicio

1. Use los botones < y > para mover el cursor sobre la letra del ciclo (A, B, C)
2. Presione ENTER (INTRODUCIR) para seleccionar
3. Presione CLEAR (BORRAR)

EJEMPLO: Si el ciclo A está configurado para las 6:00 am, entonces a las 6:00 am su primera válvula se encenderá y funcionará durante su duración, luego se apagará y la segunda estación se encenderá automáticamente y funcionará durante su duración.

Gire el dial al tiempo de ejecución

Establezca la duración del riego de 1 a 240 minutos para hasta 4 estaciones.

1. Use los botones < y > para seleccionar el tiempo de ejecución para las estaciones de válvulas 1, 2, 3 o 4.
2. Use los botones + y - para aumentar y disminuir el tiempo de ejecución.
3. Gire el dial para aceptar el tiempo de ejecución.

Gire el dial a la frecuencia

Seleccione qué días regar o cada 1 a 14 días. Todas las estaciones y ciclos regarán en los días seleccionados.

1. Use los botones < y > para seleccionar qué días regar de domingo a sábado.
2. Presione ENTER (INTRODUCIR) después de cada día seleccionado. Aparecerá [_] alrededor de los días seleccionados para regar.
3. Presione CLEAR (BORRAR) para anular la selección de un día. O seleccione INTERVAL (INTERVALO). 1 es todos los días, 2 es cada dos días, etc. hasta 14 días.
4. Use los botones + y – para aumentar y disminuir el número de días.
5. Presione ENTER (INTRODUCIR) para aceptar la configuración.

Gire el dial a Auto

El temporizador riega de acuerdo con la(s) hora(s) de inicio programada(s), el(los) tiempo(s) de ejecución, en los días u intervalo programados; aquí es donde desea que el dial ejecute su programa.

Riego manual

Le permite regar inmediatamente sin interrumpir el(los) ciclo(s) establecido(s).

1. Presione el botón MANUAL (MANUAL) cuando el dial esté girado a AUTO.
2. Presione ENTER (INTRODUCIR) para ejecutar todas las estaciones una vez como se programó anteriormente en la sección RUN TIME (TIEMPO DE EJECUCIÓN). O bien, use los botones < y > para seleccionar qué estación(es) regar manualmente.
3. Presione ENTER (INTRODUCIR) cuando el cursor esté sobre la estación de riego deseada.
4. Use los botones + y – para configurar de 1 a 240 minutos
   * Habrá un retraso de 6 segundos hasta que comience su ciclo. La pantalla parpadeará entre el reloj y los minutos restantes en el ciclo. Para eliminar el riego manual y reanudar el ciclo programado, presione CLEAR (BORRAR).

Retraso por lluvia

Retrase el ciclo de riego durante la precipitación para conservar agua

1. Cuando esté en AUTO, presione el botón + durante 24 horas, 48 horas o 72 horas
   La pantalla parpadeará entre el reloj y las horas restantes antes de que se reanude el ciclo programado. Para eliminar el retraso por lluvia, presione CLEAR (BORRAR) o gire el dial a OFF (APAGADO) y luego de vuelta a AUTO.

Apagado

Apagado detiene el temporizador para que no riegue y borra el retraso por lluvia.

SOLUCIÓN DE PROBLEMAS

El agua no se enciende a la hora deseada

Compruebe si:

• El reloj está configurado a la hora correcta, incluyendo AM y PM.
• La hora de inicio está configurada a la hora deseada, incluyendo AM y PM.
• Las horas de inicio comienzan después de que el ciclo de riego anterior haya pasado por todas las estaciones y las duraciones establecidas.
• El retraso por lluvia está activado (DELAY (RETRASO) aparece en el lado izquierdo de la pantalla si está activado).

El temporizador no riega

Compruebe si:

• El temporizador está configurado en AUTO.
• Las baterías están bajas.
• El reloj está configurado a la hora correcta, incluyendo AM y PM.
• El retraso por lluvia está activado (DELAY (RETRASO) aparece en el lado izquierdo de la pantalla si está activado).
• Los enchufes de las válvulas están insertados en la salida del temporizador correspondiente correcta.

El agua no se apaga

Compruebe si:

• La duración del riego está configurada a la hora deseada. Las horas de inicio comienzan después de que el ciclo de riego anterior haya pasado por todas las estaciones y la duración establecida.

Datos técnicos

Cuando se esperan temperaturas de congelación, los temporizadores deben retirarse de la llave de la manguera para evitar posibles daños por congelación.

Presión de agua de trabajo
Mínima: 25 psi
Máxima: 100 psi

Temperatura de trabajo
Máxima: No exceda los 120 grados F
Mínima: Evite la congelación

Advertencias
Para uso en exteriores solo con agua fría.

Orbit Irrigation Products, Inc.
North Salt Lake, UT 84054
1-800-488-6156
www.orbitonline.com

© 2012 Orbit Irrigation Products, Inc.
Todos los derechos reservados. Todos los nombres comerciales son marcas registradas de los respectivos fabricantes enumerados.
