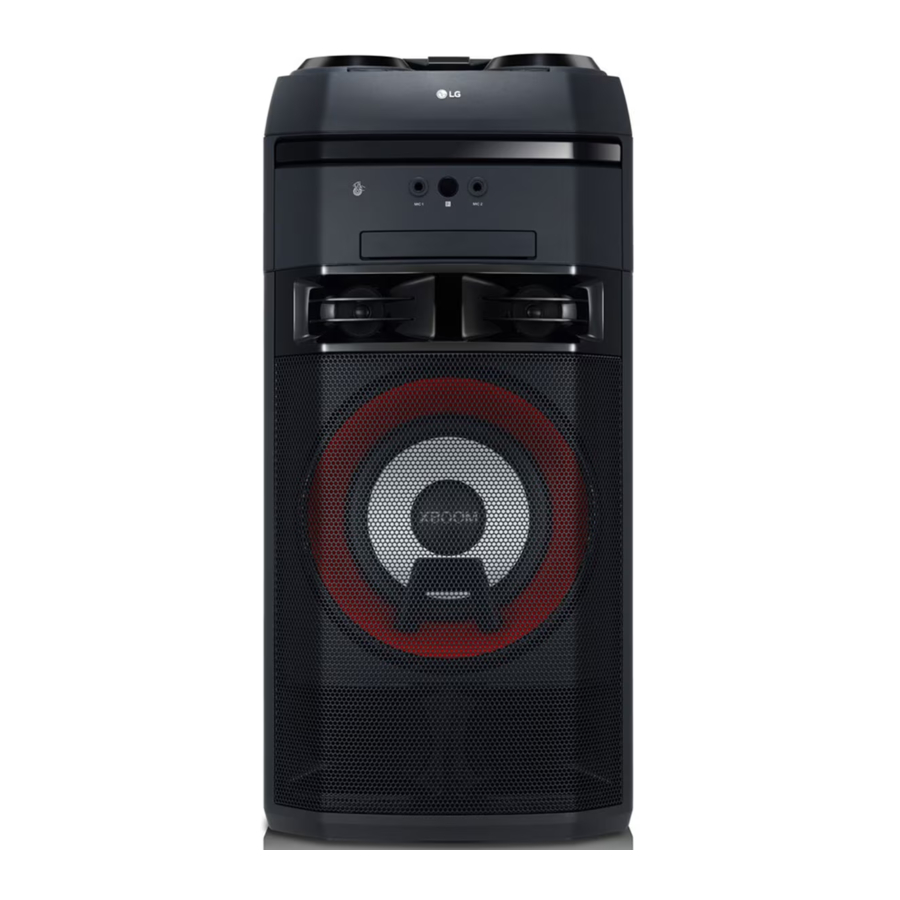

LG XBOOM OL55D - Manual Sencillo de Mini Hi-fi Audio con DVD

Contenidos

¿Qué hay en la caja?

Vista general del dispositivo

Panel superior

Panel superior

  1. (Standby) (Espera)
    Enciende o apaga la unidad.
  2. USB REC / DEMO
  • Graba en USB.
  • Detiene la grabación.
  • En estado de apagado, si presiona USB REC / DEMO, muestra el modo demo.
  1. Puerto USB
    Puede reproducir archivos de sonido conectando el dispositivo USB.
  2. Ventana de visualización
  3. Palanca PARTY ACCELERATOR (Acelerador de fiesta)
    Deslice la palanca para crear un ambiente de fiesta.
  4. F (Function) (Función)
    Selecciona la función y la fuente de entrada.
  5. TWIN
    Conecta dos altavoces para el modo TWIN en WIRELESS PARTY LINK (Enlace inalámbrico para fiesta).
  6. MASTER VOL. (Volumen) -/+
    Ajusta el volumen del altavoz.
  7. (Skip/Scan) (Saltar/Escanear)
    • Salta hacia atrás o hacia adelante.
    • Escanea una sección dentro de una pista/archivo/capítulo.
    • Selecciona las estaciones de radio.
      (Play/Pause) (Reproducir/Pausar)
    • Inicia o pausa la reproducción.
    • Selecciona estéreo/mono.
      (Stop) (Detener) Detiene la reproducción o cancela la función DELETE (BORRAR).
      (Open/Close) (Abrir/Cerrar)
      Abre y cierra la bandeja de discos.
  8. DJ SCRATCHER / SEARCH & MULTI
    • Gira en sentido horario o antihorario para hacer un sonido de scratch.
    • Busca una carpeta o un archivo (solo USB).
  9. SPECIAL EQ / BASS BLAST (o BASS BLAST+)
    • Elige un ecualizador especial.
    • Mantenga presionado para seleccionar el efecto BASS (o BASS+) directamente.
      SEARCH (BUSCAR)
      Se mueve a la carpeta o archivo en el modo de selección (solo USB).
      OK
      Selecciona una carpeta al buscar un archivo.
  10. PARTY STARTER
    • En estado de apagado, esta función enciende la unidad con el sonido Party Kick Starter.
    • En estado de encendido, esta función mezcla la música con el sonido Party Kick Starter.
      CLUB, DRUM, USER (DJ PAD)
      Selecciona el efecto de sonido CLUB, DRUM o USER para mezclar. (Si desea utilizar USER, debe registrar una fuente con la aplicación "LG XBOOM").
      1, 2, 3 (DJ PAD) Presione un pad de sonido deseado.
  11. DJ EFFECT
    Selecciona un efecto de DJ deseado.
    USER EQ
    Selecciona el ecualizador creado por usted mismo.
    LIGHTING (ILUMINACIÓN)
    Selecciona el modo de iluminación.
  12. DJ SCRATCHER / LEVEL CONTROL
    • Gira en sentido horario o antihorario para hacer un sonido de scratch.
    • Gira en sentido horario o antihorario para controlar el nivel de USER EQ.
    • Ajusta el nivel de DJ EFFECT.
    • Selecciona los efectos vocales.
    • Selecciona los efectos de iluminación.
  13. PARTY ACCELERATOR MODE
    Selecciona el modo PARTY ACCELERATOR (Acelerador de fiesta).
    DJ LOOP
    Selecciona el modo DJ LOOP. (El modo DJ LOOP se puede usar durante la reproducción USB).
  14. KEY CHANGER ( )
    Cambia la tonalidad para que se adapte a su rango vocal.
    VOICE CANCELLER (CANCELADOR DE VOZ)
    Puede reducir los tonos vocales durante la reproducción de música desde varias fuentes de entrada.
    VOCAL EFFECTS (EFECTOS VOCALES)
    Selecciona varios modos de efectos vocales.
    MIC ECHO (ECO DE MICRÓFONO)
    Selecciona el modo ECHO.
  15. MIC VOL. (Volumen del micrófono) -/+
    Ajusta el volumen del micrófono.

Panel frontal

  1. (Sensor remoto)
  2. Conector MIC (Micrófono) 1/2
  3. Bandeja de discos
  4. Iluminación

Panel trasero

Panel trasero

  1. SERVICE ONLY (SOLO SERVICIO): Conector de descarga de S/W
  2. HDMI OUT TO TV: Conectar al TV
  3. AUX IN 2 (L/R): Conecte un dispositivo auxiliar.
  4. AUX IN 1: Conecte un dispositivo portátil.
  5. ANTENNA (Antena) (FM)
  6. Toma de AC IN

Conexión de TV

Conexión HDMI:

Conecte con el reproductor y el televisor mediante HDMI.

  1. Conecte el reproductor al televisor mediante un cable HDMI.
  2. Configure el selector de entrada en HDMI en el televisor.
  3. Siga las instrucciones en la pantalla del televisor usando el control remoto.

Menú de inicio

Menú de inicio
El menú de inicio aparece en la pantalla del televisor. Disfrute de varias funciones en el reproductor.

advertencia El menú de inicio solo aparece en la función DVD/CD.

Aplicación de control


play.google.com

Descargue la aplicación LG XBOOM en su dispositivo. (Solo Android)

LG Sound Sync (Inalámbrico)


Para obtener más información, descargue el manual del propietario en línea. http://www.lg.com

Especificaciones

Requisitos de alimentación Consulte la etiqueta principal en la unidad.
Consumo de energía Consulte la etiqueta principal en la unidad. Aprox. 330.0 mm x
Dimensiones (An x Al x Pr) Aprox. 330.0 mm x 716.0 mm x 318.0 mm
Fuente de alimentación del bus (USB) 5 V 500 mA
Amplificador (Potencia de salida RMS total) 600 W RMS

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

  • Conecte el cable de alimentación directamente a la toma de corriente si es posible. O cuando use un cable de extensión, se recomienda encarecidamente usar un cable de extensión de 110 V / 15 A o 230 V / 15 A, de lo contrario, la unidad puede no funcionar correctamente debido a la falta de suministro de energía.
  • No sobrecargue el cable de extensión con una carga eléctrica excesiva.

advertencia Nota

  • No mire directamente la parte emisora de luz cuando la ILUMINACIÓN (LIGHTING) esté encendida.
  • Si el brillo de la iluminación es deslumbrante, encienda las luces de la habitación o apague la ILUMINACIÓN (LIGHTING) de la unidad.

Reemplazo de la batería

ALIMENTACIÓN: Esta unidad funciona con una fuente de alimentación de 200 - 240 V ~, 50 / 60 Hz.

Cableado: Esta unidad se suministra con un enchufe principal aprobado por BS 1363. Al reemplazar el fusible, siempre use un fusible de la misma clasificación y aprobado por BS 1362. Nunca use este enchufe con la cubierta del fusible omitida. Para obtener una cubierta de fusible de reemplazo, póngase en contacto con su distribuidor. Si el tipo de enchufe suministrado no es adecuado para los enchufes de su hogar, entonces el enchufe debe retirarse y colocarse un tipo adecuado. Consulte las instrucciones de cableado a continuación:


Un enchufe de red retirado del cable de red de esta unidad debe ser destruido. Un enchufe de red con cables pelados es peligroso si se inserta en una toma de red. No conecte ningún cable a la clavija de tierra, marcada con la letra E o con el símbolo de tierra o de color verde o verde y amarillo. Si se instala cualquier otro enchufe, use la misma clasificación de fusible en el enchufe.


Los cables de este cable de red están coloreados de acuerdo con los siguientes códigos:

- AZUL: NEUTRO, MARRÓN: ACTIVO: Como los colores de los cables en el cable de red de esta unidad pueden no corresponder con la marca de color que identifica los terminales en su enchufe, proceda de la siguiente manera: El cable que es de color azul debe conectarse al terminal que está marcado con la letra N o de color negro. El cable que es de color marrón debe conectarse al terminal que está marcado con la letra L o de color rojo.
