Apa yang Ada di Dalam Kotak

Gambaran Perangkat

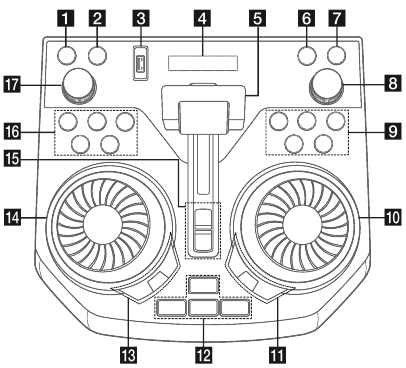

Panel Atas

(Siaga)
Menghidupkan atau mematikan daya.
USB REC / DEMO

Merekam ke USB.
Berhenti merekam.
Dalam status daya mati, jika Anda menekan USB REC / DEMO, tampilkan mode demo.

Port USB
Anda dapat memutar file suara dengan menghubungkan perangkat USB.
Jendela tampilan
Tuas PARTY ACCELERATOR
Geser tuas untuk menciptakan suasana pesta.
F (Fungsi)
Memilih fungsi dan sumber input.
TWIN
Menghubungkan dua speaker untuk mode TWIN di WIRELESS PARTY LINK.
MASTER VOL. (Volume) -/+
Menyesuaikan volume speaker.
(Lewati/Pindai)
- Melompat mundur atau maju.
- Memindai bagian dalam trek/file/bab.
- Memilih stasiun radio.
  (Putar/Jeda) (Play/Pause)
- Memulai atau menjeda pemutaran.
- Memilih stereo/mono.
  (Berhenti) (Stop) Menghentikan pemutaran atau membatalkan fungsi HAPUS.
  (Buka/Tutup) (Open/Close)
  Membuka dan menutup baki disk.
DJ SCRATCHER / SEARCH & MULTI
- Berputar searah jarum jam atau berlawanan arah jarum jam untuk membuat suara goresan.
- Mencari folder atau file (hanya USB).
SPECIAL EQ / BASS BLAST (atau BASS BLAST+)
- Memilih equalizer khusus.
- Tekan dan tahan untuk memilih efek BASS (atau BASS+) secara langsung.
  SEARCH (Cari)
  Pindah ke folder atau file dalam mode pemilihan (hanya USB).
  OK
  Memilih folder saat mencari file.
PARTY STARTER
- Dalam keadaan mati, fungsi ini menghidupkan unit dengan suara Party Kick Starter.
- Dalam keadaan hidup, fungsi ini mencampur musik dengan suara Party Kick Starter.
  CLUB, DRUM, USER (DJ PAD)
  Memilih efek suara CLUB, DRUM atau USER untuk dicampur. (Jika Anda ingin menggunakan USER, Anda harus mendaftarkan sumber dengan aplikasi "LG XBOOM".)
  1, 2, 3 (DJ PAD) Tekan pad suara yang diinginkan.
DJ EFFECT
Memilih efek DJ yang diinginkan.
USER EQ
Memilih equalizer yang dibuat oleh Anda sendiri.
LIGHTING (Pencahayaan)
Memilih mode pencahayaan.
DJ SCRATCHER / LEVEL CONTROL
- Berputar searah jarum jam atau berlawanan arah jarum jam untuk membuat suara goresan.
- Berputar searah jarum jam atau berlawanan arah jarum jam untuk mengontrol level USER EQ.
- Menyesuaikan level DJ EFFECT.
- Memilih efek vokal.
- Memilih efek pencahayaan.
PARTY ACCELERATOR MODE
Memilih PARTY ACCELERATOR MODE.
DJ LOOP
Memilih mode DJ LOOP. (Mode DJ LOOP dapat digunakan selama pemutaran USB.)
KEY CHANGER ( )
Mengubah kunci agar sesuai dengan rentang vokal Anda.
VOICE CANCELLER
Anda dapat mengurangi nada vokal selama pemutaran musik dari berbagai sumber input.
VOCAL EFFECTS
Memilih berbagai mode efek vokal.
MIC ECHO
Memilih mode ECHO.
MIC VOL. (Volume Mikrofon) -/+
Menyesuaikan volume mikrofon.

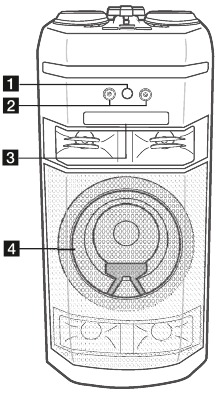

Panel Depan

(Sensor jarak jauh)
Jack MIC (Mikrofon) 1/2
Baki disk
Pencahayaan

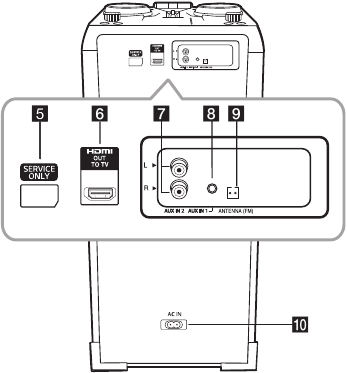

Panel Belakang

SERVICE ONLY (Khusus Servis): Konektor unduhan S/W
HDMI OUT TO TV: Hubungkan ke TV
AUX IN 2 (L/R): Hubungkan perangkat tambahan.
AUX IN 1: Hubungkan perangkat portabel.
ANTENNA (FM)
Soket AC IN

Koneksi TV

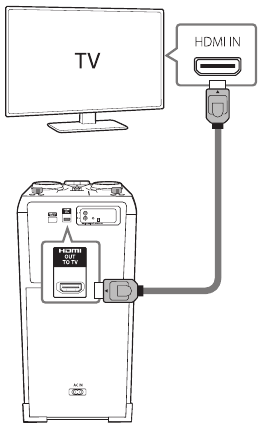

Koneksi HDMI:

Hubungkan dengan Player dan TV menggunakan HDMI.

Hubungkan Player ke TV menggunakan kabel HDMI.
Atur pemilih input ke HDMI di TV.
Ikuti instruksi di layar TV menggunakan remote control.

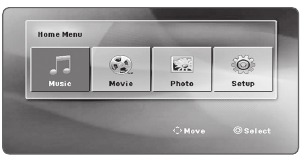

Menu utama muncul di layar TV. Nikmati berbagai fungsi di player.

Menu utama hanya muncul pada fungsi DVD/CD.

Aplikasi Kontroler

Unduh Aplikasi LG XBOOM ke perangkat Anda. (Hanya Android)

LG Sound Sync (Nirkabel)

Untuk informasi lebih lanjut, unduh manual pemilik online. http://www.lg.com

Spesifikasi

Persyaratan Daya	Lihat label utama pada unit.
Konsumsi Daya	Lihat label utama pada unit. Kira-kira 330.0 mm x
Dimensi (L x T x D)	Kira-kira 330.0 mm x 716.0 mm x 318.0 mm
Catu Daya Bus (USB)	5 V 500 mA
Amplifier (Total daya keluaran RMS)	600 W RMS

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Hubungkan kabel daya ke stopkontak dinding secara langsung jika memungkinkan. Atau ketika Anda menggunakan kabel ekstensi, sangat disarankan untuk menggunakan kabel ekstensi 110 V / 15 A atau 230 V / 15 A, jika tidak, unit mungkin tidak beroperasi dengan benar karena kurangnya catu daya.
Jangan membebani kabel ekstensi dengan beban listrik yang berlebihan.

Catatan

Jangan melihat langsung ke bagian yang memancarkan cahaya saat LIGHTING (Pencahayaan) dihidupkan.
Jika kecerahan iluminasi menyilaukan, hidupkan lampu ruangan atau matikan LIGHTING (Pencahayaan) unit.

Penggantian baterai

DAYA: Unit ini beroperasi pada catu daya utama 200 - 240 V ~, 50 / 60 Hz.

Pengkabelan: Unit ini dilengkapi dengan steker utama yang disetujui BS 1363. Saat mengganti sekering, selalu gunakan sekering dengan peringkat yang sama dan disetujui untuk BS 1362. Jangan pernah menggunakan steker ini tanpa penutup sekering. Untuk mendapatkan penutup sekering pengganti, hubungi dealer Anda. Jika jenis steker yang disertakan tidak sesuai untuk soket listrik di rumah Anda, maka steker harus dilepas dan jenis yang sesuai dipasang. Silakan merujuk ke instruksi pengkabelan di bawah ini:

Steker listrik yang dilepas dari kabel listrik unit ini harus dihancurkan. Steker listrik dengan kabel yang terbuka berbahaya jika dimasukkan ke dalam soket listrik. Jangan sambungkan kabel apa pun ke pin arde, ditandai dengan huruf E atau dengan simbol arde atau berwarna hijau atau hijau dan kuning. Jika steker lain dipasang, gunakan peringkat sekering yang sama di steker.

Kabel-kabel di kabel listrik ini diwarnai sesuai dengan kode berikut:

- BIRU: NETRAL, COKLAT: HIDUP: Karena warna kabel di kabel listrik unit ini mungkin tidak sesuai dengan tanda berwarna yang mengidentifikasi terminal di steker Anda, lakukan sebagai berikut: Kabel yang berwarna biru harus disambungkan ke terminal yang ditandai dengan huruf N atau berwarna hitam. Kabel yang berwarna coklat harus disambungkan ke terminal yang ditandai dengan huruf L atau berwarna merah.
