ATEN CN8000A - Guía de inicio rápido de KVM Over IP de un solo puerto

Contenido

Contenido del paquete

  • 1 CN8000A KVM Over IP de un solo puerto
  • 1 Cable KVM personalizado
  • 1 Cable de consola personalizado
  • 1 Cable USB para portátil
  • 1 Adaptador de corriente
  • 1 Kit de montaje
  • 1 Instrucciones para el usuario

Descripción general

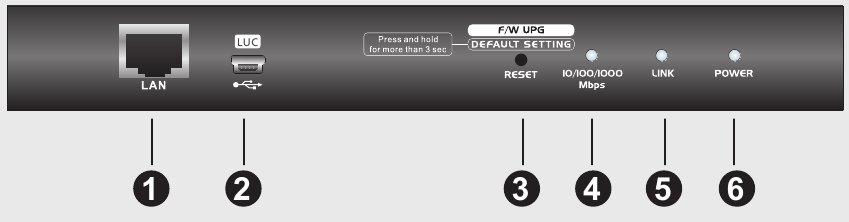

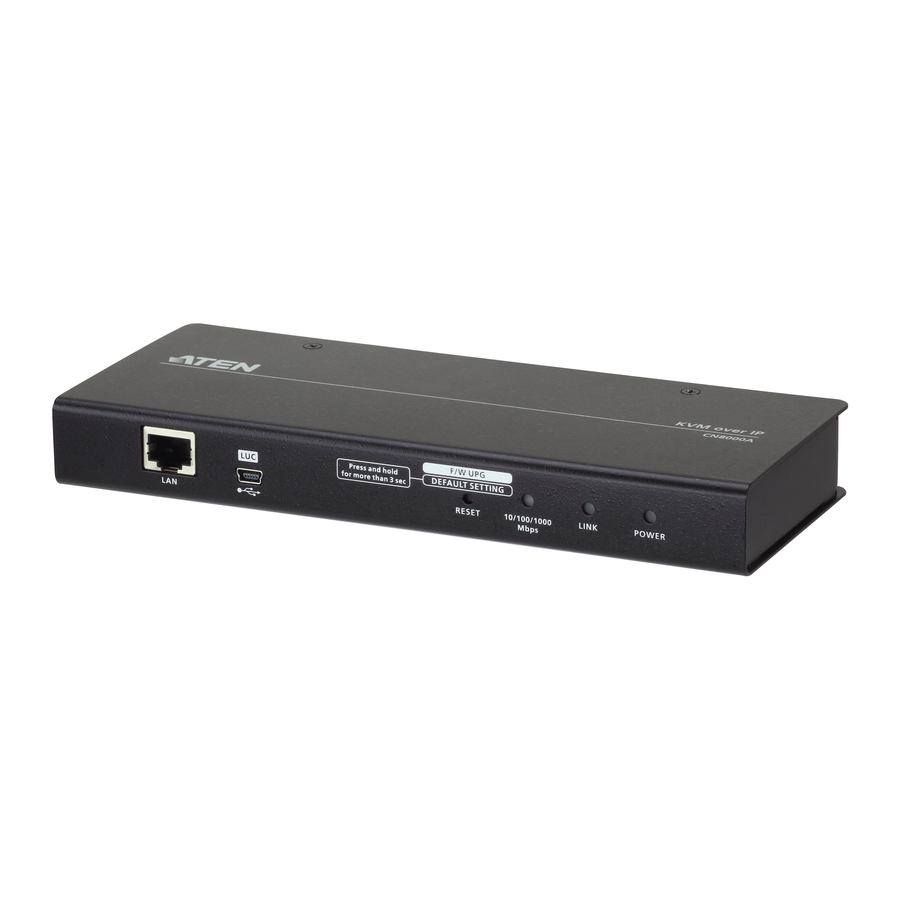

Vista frontal


Vista frontal

CN8000A KVM Over IP de un solo puerto

  1. Puerto LAN
  2. Puerto LUC (consola USB para portátil)
  3. Interruptor de actualización/reinicio del firmware
  4. LED de 10/100/1000 Mbps
  5. LED de enlace
  6. LED de alimentación

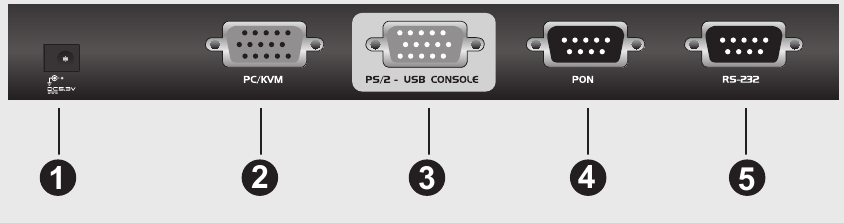

Vista trasera

Vista trasera

  1. Conector de alimentación
  2. Puerto PC/KVM
  3. Puerto de consola PS/2 – USB
  4. Puerto PON (Power Over the NET™)
  5. Puerto RS-232

Instalación

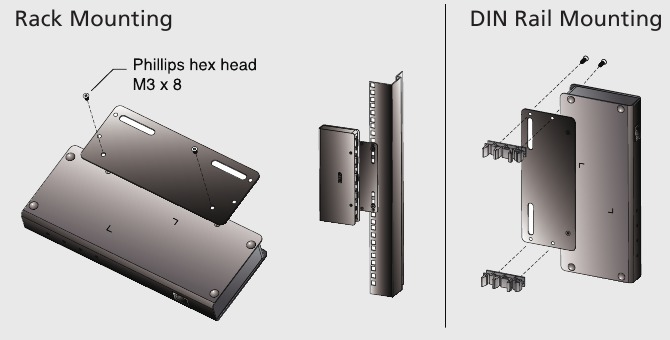

Instalación

Montaje en rack
Para montar el CN8000A en un rack:

  1. Retire los dos tornillos originales de la parte inferior de la unidad.
  2. Con los tornillos suministrados con el kit de montaje en rack, atornille el soporte de montaje a la parte inferior del CN8000A.
  3. Atornille el soporte en cualquier ubicación conveniente del rack.

advertencia
Nota: Los tornillos del rack no están incluidos. Utilice tornillos adecuados para su rack.

Montaje en carril DIN
Para montar el CN8000A en un carril DIN:

  1. Atornille el soporte de montaje a la parte posterior del CN8000A como se describe en los pasos 1 y 2 del procedimiento de montaje en rack.
  2. Utilice los tornillos grandes suministrados con el kit de montaje en rack para atornillar los soportes del carril DIN a los soportes de montaje.
  3. Cuelgue el CN8000A en el carril DIN.

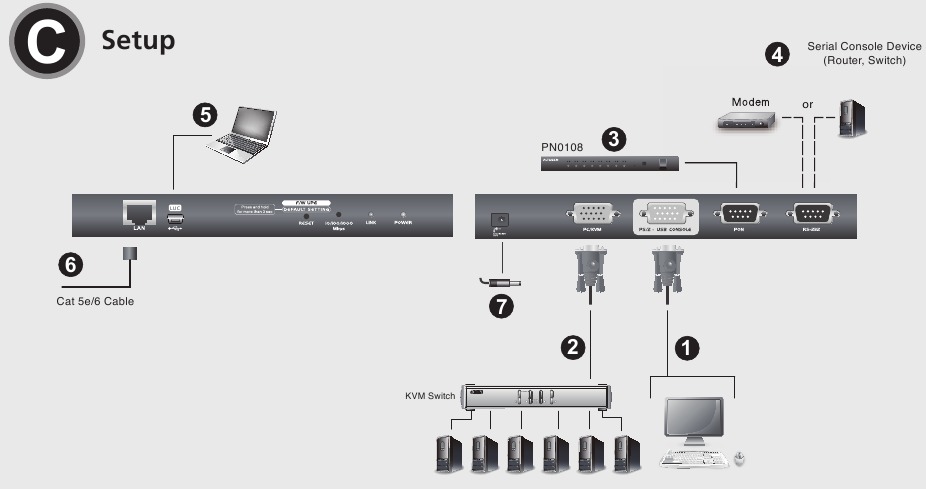

Configuración

Configuración

  1. Utilice el cable de consola personalizado suministrado con este paquete para conectar el puerto de consola PS/2-USB del CN8000A al teclado, monitor y ratón de la consola local.
    advertencia
    Nota: El cable de consola personalizado viene con conectores para teclados y ratones PS/2
    y USB. Puede utilizar cualquier combinación de conexiones PS/2
    y USB para el teclado y el ratón.
  2. Utilice el cable KVM personalizado suministrado con este paquete para conectar el puerto PC/KVM del CN8000A a los puertos de teclado, vídeo y ratón del ordenador o conmutador KVM que esté instalando.
    advertencia
    Nota: El CN8000A se puede conectar a un servidor o conmutador KVM que utilice una conexión USB o PS/2.
  3. (Opcional) Si desea conectar un dispositivo PON para la gestión remota de la alimentación, conecte su cable al puerto PON (Power Over the NET™).
  4. (Opcional) Si desea conectar un dispositivo de consola serie o un módem, conecte su cable al puerto RS-232.
  5. (Opcional) Si desea utilizar un portátil como consola, utilice el cable USB para portátil incluido con este paquete para conectar el puerto USB del portátil al puerto LUC (consola USB para portátil) del CN8000A.
  6. Conecte un cable Ethernet Cat 5e/6 al puerto LAN del CN8000A y conéctelo a la LAN/WAN.
  7. Enchufe el cable del adaptador de corriente en el conector de alimentación del CN8000A y, a continuación, enchufe el adaptador de corriente en una fuente de alimentación de CA.

Esto completa la instalación del hardware y está listo para empezar.

Aviso de soporte y documentación

Toda la información, documentación, firmware, utilidades de software y especificaciones contenidas en este paquete están sujetas a cambios sin previo aviso por parte del fabricante.
Soporte técnico
www.aten.com/support


Escanear para obtener más información

Información sobre EMC

DECLARACIÓN DE INTERFERENCIA DE LA COMISIÓN FEDERAL DE COMUNICACIONES (FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE STATEMENT):
Este equipo ha sido probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase A, de acuerdo con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales cuando el equipo se utiliza en un entorno comercial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con el manual de instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Es probable que el funcionamiento de este equipo en una zona residencial cause interferencias perjudiciales, en cuyo caso el usuario deberá corregir la interferencia por su cuenta.
Precaución de la FCC: Cualquier cambio o modificación no aprobada expresamente por la parte responsable del cumplimiento podría anular la autoridad del usuario para utilizar este equipo.

El funcionamiento de este equipo en un entorno residencial podría causar interferencias de radio. Este dispositivo cumple con la Parte 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.


Antes de continuar, descargue el Manual de instalación y funcionamiento visitando el sitio web www.aten.com y navegando hasta la página del producto. El manual incluye advertencias importantes, especificaciones de carga e instrucciones de conexión a tierra.

Funcionamiento

Navegador

Para utilizar el CN8000A desde un navegador web, haga lo siguiente:

  1. Abra un navegador web e introduzca la dirección IP del CN8000A al que desea acceder.
    advertencia
    Nota: La configuración predeterminada del CN8000A es para DHCP, pero si después de un minuto no encuentra un servidor DHCP, utilizará la dirección IP predeterminada:192.168.0.60
  2. En la página de inicio de sesión (Login), introduzca un nombre de usuario (Username) y una contraseña (Password) válidos y, a continuación, haga clic en Iniciar sesión (Login) para continuar.
    advertencia
    Nota: Si es la primera vez que inicia sesión, utilice el nombre de usuario (Username) predeterminado: administrator; y la contraseña (Password) predeterminada: password. Por motivos de seguridad, le recomendamos encarecidamente que cambie el nombre de usuario y la contraseña predeterminados.
  1. Una vez que haya iniciado sesión correctamente, aparecerá la pantalla principal del CN8000A (Main Screen).
  2. Para acceder al ordenador, haga clic en el icono del visor (Viewer) en la columna izquierda cerca de la parte inferior.

Configuración del ratón

Si utiliza un cable KVM PS/2 para conectarse al servidor, realice los siguientes procedimientos de configuración del ratón:

Windows

  • Debe utilizar el controlador genérico del ratón suministrado con Windows.
  • XP y superior -- posición central; Mejorar la precisión del puntero: desactivado

Sistemas Sun / Linux:
Abra una sesión de terminal y ejecute el siguiente comando:
Sun: xset m 1
Linux: xset m 0 o xset m1
