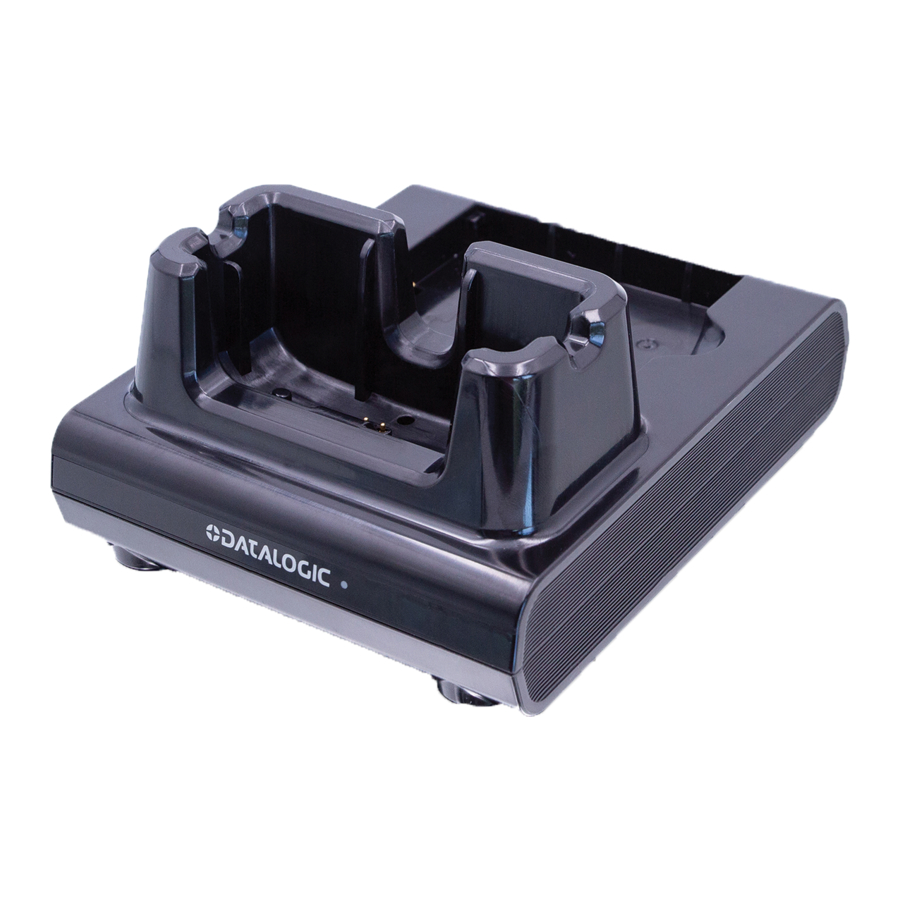

Guía de inicio rápido de la base de ranura única Datalogic MEMOR K
FUERA DE LA CAJA
El paquete de la base de ranura única Memor K contiene:
- Base de ranura única
- Guía de inicio rápido
- Apéndice de garantía
Retire todos los componentes de su embalaje; compruebe su integridad y compárelos con todos los documentos de embalaje.
Conserve el embalaje original para utilizarlo cuando envíe productos al centro de asistencia técnica. Los daños causados por un embalaje inadecuado no están cubiertos por la garantía.
PIEZAS Y FUNCIONES
Vista frontal
Vista posterior
Vista superior
MONTAJE DE LAS ALMOHADILLAS DE GOMA
Coloque las almohadillas de goma autoadhesivas en la parte inferior de la base como se muestra a continuación:
FIJAR LA BASE A UNA SUPERFICIE
Para fijar de forma segura la base de ranura única Memor K a mesas, escritorios y otras superficies, y para evitar que la base se mueva al retirar el dispositivo, utilice una placa de metal.
FUENTE DE ALIMENTACIÓN
Utilice únicamente la fuente de alimentación Datalogic 94ACC0197 para alimentar la base de ranura única de solo carga.
CARGAR EL MEMOR K
Inserte el dispositivo en la base con la pantalla orientada hacia el frente y la parte superior hacia arriba.
La base puede proporcionar alimentación al Memor K cuando el dispositivo se inserta correctamente.
No intente cargar ningún otro dispositivo que no sean los dispositivos Memor K.
CARGAR LA BATERÍA DE REPUESTO
Inserte la batería de repuesto en la ranura, con el lado de los contactos primero, y luego presiónela suavemente en su lugar. El LED de estado de la batería de repuesto se ilumina en rojo.
Cuando la carga se completa, el LED de estado de la batería de repuesto se ilumina en verde.
INDICADORES LED
| Comportamiento del LED | Estado de funcionamiento |
| Encendido (Power ON) | |
| Verde fijo | La base está alimentada |
| Estado de la batería de repuesto | |
| Apagado (Off) | Sin batería |
| Rojo fijo | La batería de repuesto se está cargando |
| Verde fijo | Carga de la batería de repuesto completada |
ESPECIFICACIONES TÉCNICAS
| Características eléctricas | ||
| Consumo de indicadores | LED de encendido (verde) LED de estado de la batería de repuesto (rojo, verde) 12V 2A | |
| Características ambientales | ||
| Temperatura de trabajo | 0°C a 45°C | |
| Temperatura de almacenamiento | -30°C a 70°C | |
| Humedad | 5-95% sin condensación | |
| Características mecánicas | ||
| Dimensiones | 109 x 130.2 x 61.8 mm / 4.3 x 5.1 x 2.4 in | |
| Peso | 225 g / 7.94 oz | |
