Datalogic MEMOR K Single Slot Dock Gyors üzembe helyezési útmutató
A DOBOZ TARTALMA
A Memor K Single Slot Dock csomag tartalma:
- Single Slot Dock (Egyhelyes dokkoló)
- Quick Start Guide (Gyors üzembe helyezési útmutató)
- Warranty Addendum (Jótállási kiegészítés)
Vegye ki az összes alkatrészt a csomagolásból; ellenőrizze azok épségét, és hasonlítsa össze azokat az összes csomagolási dokumentummal.
Őrizze meg az eredeti csomagolást, amikor a termékeket a műszaki segítségnyújtó központba küldi. A nem megfelelő csomagolásból eredő károkra a garancia nem vonatkozik.
ALKATRÉSZEK ÉS FUNKCIÓK

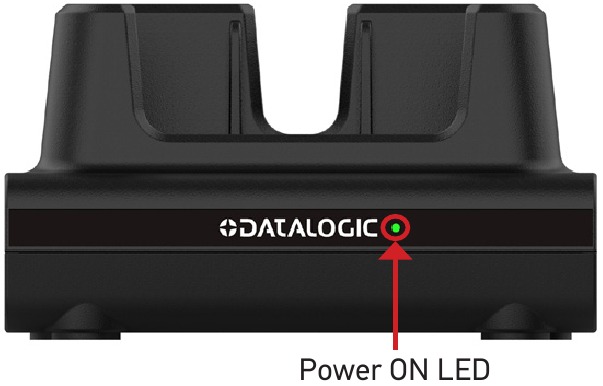

Elölnézet

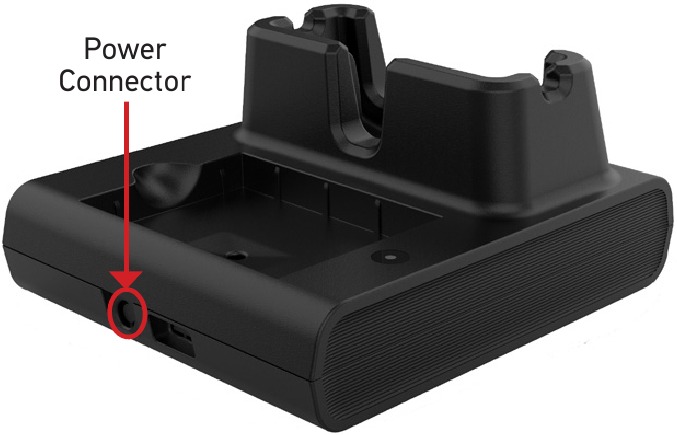

Hátulnézet

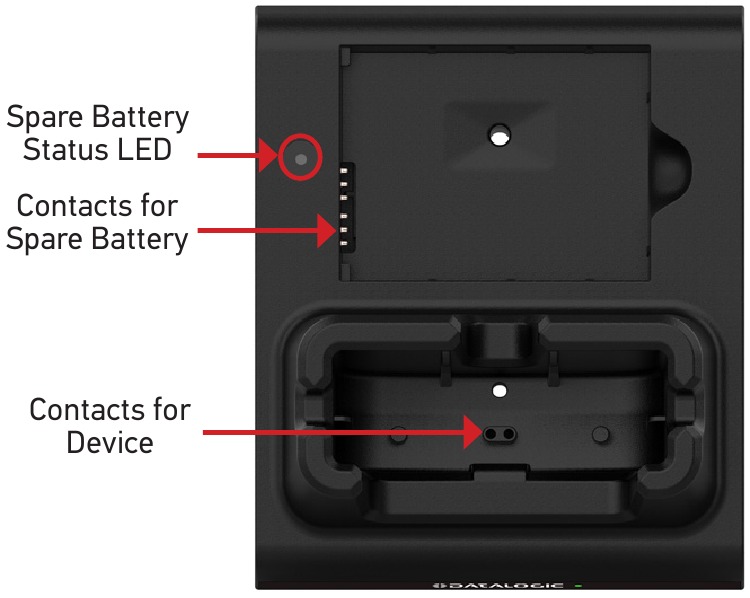

Felülnézet

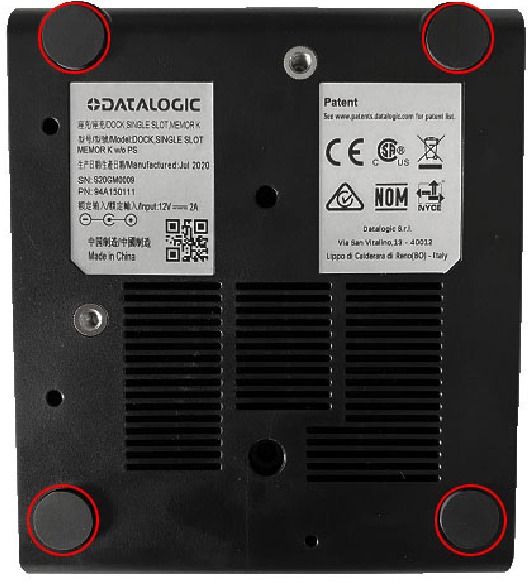

A GUMI PÁRNÁK FELSZERELÉSE
Rögzítse az öntapadó gumi párnákat a dokkoló aljára az alábbiak szerint:
A DOKKOLÓ RÖGZÍTÉSE FELÜLETRE
A Memor K Single Slot Dock biztonságos rögzítéséhez asztalokhoz, íróasztalokhoz és más felületekhez, valamint annak megakadályozásához, hogy a dokkoló elmozduljon, amikor eltávolítja az eszközt, használjon fémlemezt.
TÁPELLÁTÁS
Csak a Datalogic 94ACC0197 tápegységet használja a Single Slot Dock Charge Only táplálásához.

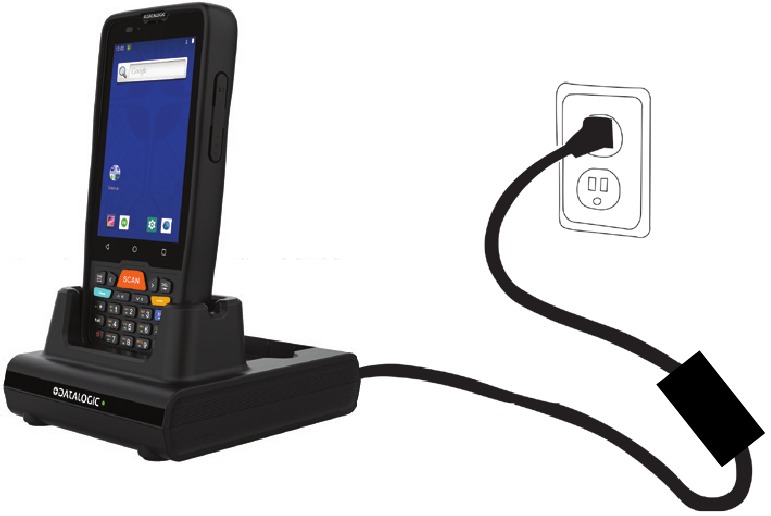

A MEMOR K TÖLTÉSE
Helyezze be a készüléket a dokkolóba úgy, hogy a képernyő előre, a feje pedig felfelé nézzen.
A dokkoló képes táplálni a Memor K-t, ha a készülék megfelelően van behelyezve.
Ne kíséreljen meg a Memor K eszközöktől eltérő más eszközt tölteni.

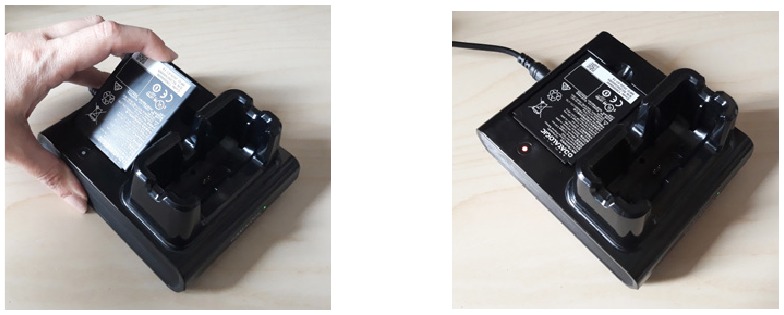

A TARTALÉK AKKUMULÁTOR TÖLTÉSE
Helyezze be a tartalék akkumulátort a nyílásba, először az érintkezőkkel, majd óvatosan nyomja a helyére. A tartalék akkumulátor állapotjelző LED-je pirosan világít.
Amikor a töltés befejeződött, a tartalék akkumulátor állapotjelző LED-je zölden világít.
LED JELZÉSEK
| LED viselkedés | Működési állapot |
| Bekapcsolás | |
| Folyamatos zöld | A dokkoló be van kapcsolva |
| Tartalék akkumulátor állapota | |
| Ki | Nincs akkumulátor |
| Folyamatos piros | A tartalék akkumulátor töltődik |
| Folyamatos zöld | A tartalék akkumulátor töltése befejeződött |
MŰSZAKI ADATOK
| Elektromos jellemzők | ||
| Jelzők Fogyasztás | Bekapcsolás LED (zöld) Tartalék akkumulátor állapotjelző LED (piros, zöld) 12V 2A | |
| Környezeti jellemzők | ||
| Üzemi hőmérséklet | 0°C és 45°C között | |
| Tárolási hőmérséklet | -30°C és 70°C között | |
| Páratartalom | 5-95% nem lecsapódó | |
| Mechanikai jellemzők | ||
| Méretek | 109 x 130,2 x 61,8 mm / 4,3 x 5,1 x 2,4 hüvelyk | |
| Súly | 225 g / 7,94 oz | |
