Manual del receptor FrSky Delta 8 - 2.4GHz con modo de salida CPPM/RSSI

Introducción

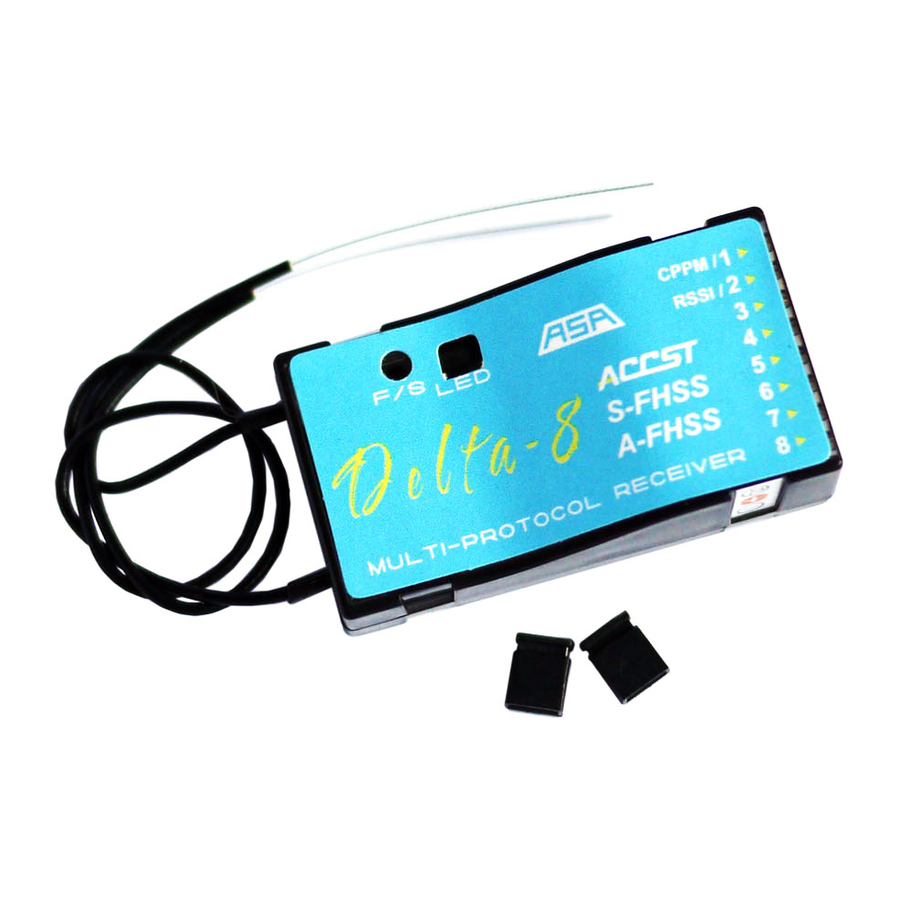

Gracias por adquirir un receptor FrSky Delta. El receptor FrSky Delta es el primer receptor multibanda de 2,4 GHz para el mercado de R/C, que le permite disfrutar de toda la flexibilidad que se obtiene al no estar bloqueado en una sola marca. Lea atentamente estas instrucciones, ya que la configuración de este receptor puede diferir de lo que está acostumbrado.

Uso

Ajuste siempre el failsafe. Como mínimo, todos los motores eléctricos deben ajustarse para que se detengan y los motores IC para que estén en ralentí o parados.

Realice siempre una comprobación de alcance. Esto debe hacerse como mínimo antes del primer vuelo del día.

• El receptor debe estar protegido de las vibraciones. Envuelva el receptor en espuma u otros materiales similares que absorban las vibraciones.
• ¡Los dispositivos electrónicos y los fluidos no se mezclan! Si el receptor se va a utilizar en una zona de alta humedad o donde pueda mojarse, asegúrese de introducirlo en un recipiente sellado para protegerlo.

Montaje de la antena

Monte la antena en ángulos de 90° entre sí para un rendimiento óptimo.

La antena no debe estar situada cerca de zonas de ruido eléctrico, como motores, ESC, motores de gasolina y unidades de encendido.

Cuando realice el montaje en una aeronave de fibra de carbono, asegúrese de que la zona expuesta de la antena esté montada fuera de la aeronave.

• No doble el cable de la antena alrededor de un radio agudo. La punta expuesta debe mantenerse recta.
• No corte el cable de la antena ni lo enrolle en una bobina.

Especificaciones

• Canal: 8
• Dimensiones: 44 x 24 x 14 mm
• Peso: 9,3 g
• Rango de tensión de funcionamiento: 3,0 V a 16,0 V
• Corriente de funcionamiento: 30 mA
• Alcance típico: >1,5 km (alcance completo)

Indicación del estado del LED

Modo de recepción

Modo de enlace

Enlace a su transmisor

Al enlazar su receptor, éste cambia entre los diferentes formatos para fijarse a su transmisor hasta que lo encuentra. Existen dos métodos para hacerlo. A través de una búsqueda automática o especificando manualmente a qué marca desea enlazar.

Enlace automático

Módulo FrSky D8/V8

• Mantenga pulsado el botón de la parte posterior del módulo. Encienda el transmisor.
• Mantenga pulsado el botón del receptor. Encienda el receptor.
• Cuando los LED rojo y verde parpadeen juntos, el receptor estará enlazado.

Transmisor FrSky Taranis

1. Encienda el transmisor. Seleccione enlazar en las opciones del menú.
2. Mantenga pulsado el botón del receptor. Encienda el receptor.
3. Cuando los LED rojo y verde parpadeen juntos, el receptor estará enlazado.

Futaba S‐FHSS/FHSS

1. Encienda el transmisor.
2. Asegúrese de que los motores de accionamiento estén desconectados.
3. Mantenga pulsado el botón del receptor. Encienda el receptor.
4. Cuando los LED rojo y verde parpadeen juntos, el receptor estará enlazado.
5. Apague y vuelva a encender el receptor y compruebe que su transmisor es el que está enlazado al receptor. No hacerlo podría provocar lesiones.

Hitec AFHSS

1. Mantenga pulsado el botón de enlace de la parte posterior del transmisor. Encienda el transmisor.
2. Compruebe que el LED azul parpadea. Si el LED rojo parpadea, pulse de nuevo el botón de enlace para que se ponga azul.
3. Mantenga pulsado el botón del receptor. Encienda el receptor.
4. Cuando los LED rojo y verde parpadeen juntos, el receptor estará enlazado.

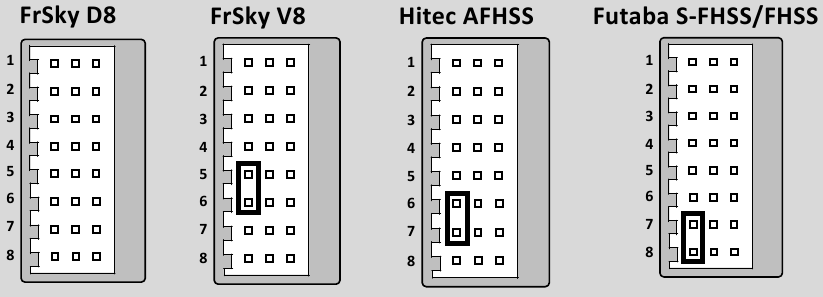

Enlace manual

En algunos casos, puede ser beneficioso especificar manualmente a qué marca debe enlazarse el receptor. El procedimiento es el mismo que el anterior, excepto que antes de enlazar coloque los jumpers suministrados en las siguientes posiciones.

Modo de salida CPPM y RSSI (usuarios avanzados)

Para algunas aplicaciones, como OSD, helicópteros FBL, controladores de vuelo, sistemas de retorno a casa, etc., pueden requerir entrada CPPM y/o RSSI. Si necesita esto para su aplicación, puede habilitarlo colocando un puente entre los pines 3 y 4, y luego enlazar su receptor como se describe anteriormente. Una vez enlazado con éxito, el receptor emitirá CPPM en el conector de servo 1 y emitirá RSSI en el conector de servo 2. Como la salida RSSI es una onda cuadrada digital, algunas unidades pueden requerir un filtro analógico para su entrada RSSI. En el modo Hitec AFHSS, los conectores de servo 5 a 8 se convertirán en los canales 6 a 9. Consulte las instrucciones de su unidad para obtener más información.

Failsafe

La función failsafe, en caso de pérdida de señal, moverá los servos a una posición designada y detendrá cualquier sistema de propulsión. Esto es para tratar de evitar que un modelo cause daños o perjuicios. Tenga en cuenta que, en muchos países, es un requisito legal que se configure correctamente un failsafe, como mínimo para ralentizar o detener cualquier motor, propulsor o cualquier otra forma de sistema de propulsión. El failsafe del receptor funciona en todos los canales, independientemente del modelo o marca del transmisor. Si su transmisor tiene su propia función failsafe, se recomienda desactivarla para evitar conflictos.

Ajuste del failsafe

1. Asegúrese de que tanto el transmisor como el receptor estén encendidos y enlazados primero.
2. Mueva todos los controles a las posiciones deseadas que desee ajustar también al Failsafe.
3. Mantenga pulsado el botón del receptor durante 5 segundos.
4. El LED rojo parpadeará rápidamente durante un breve periodo de tiempo para indicar que se ha ajustado el failsafe.

Para desactivar el failsafe, vuelva a enlazar el receptor.

Si su transmisor tiene una función de failsafe, ésta no tendrá efecto. Se recomienda desactivar el failsafe del transmisor
para evitar cualquier conflicto.

• Asegúrese siempre de que el failsafe está ajustado para apagar cualquier motor y ralentizar/detener cualquier motor IC.
• Si ha invertido algún canal o ha cambiado la configuración de enlace, reinicie el failsafe para asegurarse de que está configurado correctamente.

Para evitar un ajuste accidental, el failsafe sólo puede ajustarse una vez por ciclo de encendido. Para volver a ajustarlo, apague y encienda primero el receptor.

Después de ajustar el failsafe, compruebe que está configurado correctamente apagando el transmisor con el receptor todavía encendido. Asegúrese de que la zona de la hélice está despejada y de que el modelo está amarrado antes de hacerlo.

Resolución de problemas

Problema	Soluciones
El receptor no se enciende / No se enciende ningún LED en el receptor.	Compruebe que la batería del receptor no está vacía.
	Compruebe que los conectores de servo están orientados correctamente.
	Si el receptor está sometido a humedad, puede provocar que falle. Puede que funcione una vez seco; sin embargo, su rendimiento no puede garantizarse. Asegúrese de que el receptor está protegido de la humedad.
No se puede enlazar el receptor.	Mueva el transmisor más cerca o más lejos del receptor.
	Evite cualquier zona cercana a otros dispositivos de 2,4 GHz, como routers Wi‐Fi, portátiles, teléfonos, repetidores de vídeo y otros transmisores.
	Intente poner el receptor en modo de enlace manual para el tipo de marca en cuestión.
	Nota, este receptor no es compatible con Futaba FASST. Consulte la otra gama FrSky Futaba para un receptor compatible.
El receptor pierde la señal a corta distancia.	El receptor tiene una parte frontal de RF muy sensible para dar un alcance excelente. Si un transmisor está demasiado cerca, puede provocar que se sature y pierda la señal. Además, si el receptor está en modo de salida CPPM/RSSI, la señal de salida RSSI puede volverse inestable. Aleje el transmisor de la antena del receptor.
El transmisor Hitec no parpadea el LED azul en el modo de enlace.	Pulse brevemente el botón de enlace de nuevo. Esto debería cambiar entre un LED rojo parpadeante y un LED verde parpadeante (viceversa).
	Si esto sigue sin funcionar, es posible que tenga que actualizar el módulo del transmisor. Tiene que estar en la versión 3.01 o superior. Póngase en contacto con su distribuidor local de Hitec.
En el modo Hitec, los servos se mueven y tardan en reaccionar.	Es posible que haya puesto accidentalmente su módulo Hitec en modo de reescaneo y reajuste. Esto puede ocurrir si el botón de enlace se mantiene pulsado durante demasiado tiempo. Vuelva a enlazar sus receptores.
El receptor no se fija a una señal al cambiar entre los modos Futaba S‐FHSS y FHSS.	Por razones de seguridad, el receptor sólo se fijará a S‐FHSS o FHSS, dependiendo de cómo estuviera configurado el transmisor durante el enlace. Para cambiar entre los modos S‐FHSS y FHSS, vuelva a enlazar el receptor.
El modo Futaba FHSS sólo controla 4 canales.	Futaba FHSS sólo admite 4 canales. Si necesita más, utilice el modo S‐FHSS (si su transmisor lo admite). A menos que su transmisor sólo admita el modo FHSS, no hay ninguna ventaja en utilizarlo sobre el modo S‐FHSS.
El failsafe del transmisor no tiene ningún efecto.	Este receptor no admite el ajuste de su failsafe utilizando su transmisor. Consulte los consejos sobre la configuración del failsafe anteriores.
Las luces del receptor parpadean alternativamente al encenderse.	En cada encendido, el receptor verifica que sus datos internos de enlace y failsafe son correctos por seguridad. Si esto falla, obtendrá una indicación de advertencia. Intente enlazar de nuevo y el receptor utilizará un área de almacenamiento alternativa para los datos de enlace. Si este error se produce repetidamente, es posible que la memoria del receptor haya fallado. Póngase en contacto con su distribuidor local de FrSky para que le asesore.
