Manual de funcionamiento del termostato Pro1 Thermostat IAQ T721

Peligro de daño al equipo
No opere el sistema de refrigeración si la temperatura exterior es inferior a 50˚ F (10˚ C) para evitar posibles daños al compresor.

¿Necesita ayuda?
Para obtener ayuda con este producto, visite http://www.pro1iaq.com o llame a Pro1 Customer Care (Atención al Cliente de Pro1) al número gratuito 888-Pro1iaq (776-1427) durante el horario comercial normal (de lunes a viernes de 9 a. m. a 6 p. m., hora del este)

REFERENCIA RÁPIDA DEL TERMOSTATO

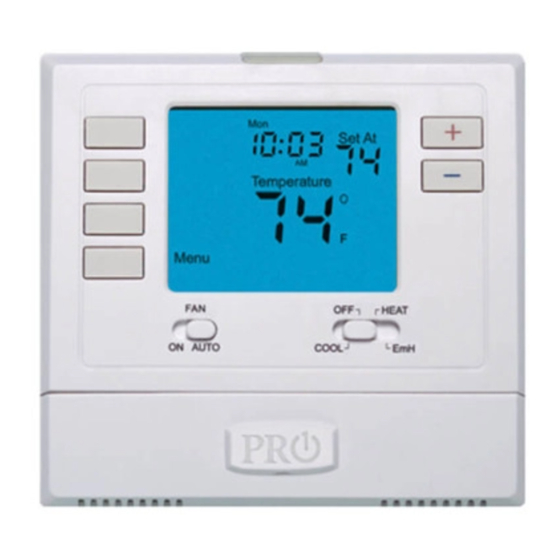

Conozca su termostato

1. LCD

   1. Indica la temperatura ambiente actual.
   2. Opciones de los botones
   3. Días de la semana y hora
   4. Muestra la temperatura de consigna seleccionable por el usuario.
   5. Indicadores de funcionamiento del sistema: El icono COOL (frío), HEAT (calor) o FAN (ventilador) se mostrará cuando COOL (frío), HEAT (calor) o FAN (ventilador) esté encendido.
      NOTA: La función de retardo del compresor está activa si estos iconos parpadean. El compresor no se encenderá hasta que transcurra el retardo de 5 minutos.
   6. Indicador de batería baja: Reemplace las baterías cuando se muestre el indicador.
   7. +1 aparecerá en la pantalla cuando la calefacción auxiliar esté activa.
2. Botón de luz que brilla en la oscuridad
3. Interruptor del ventilador
4. Interruptor del sistema
5. Puerta de batería de fácil cambio
6. Botones de punto de ajuste
7. Botones de usuario

El indicador de batería baja se muestra cuando la energía de la batería AA es baja. Si el usuario no reemplaza la batería en un plazo de 21 días, la pantalla del termostato solo mostrará el indicador de batería baja como advertencia final antes de que el termostato deje de funcionar.

Información sobre la puerta de la batería

Utilice el bisel para los dedos en la parte inferior del costado del termostato para abrir la puerta de la batería de fácil acceso.

1. Inserte 2 pilas alcalinas AA (incluidas).
2. Las instrucciones de funcionamiento sencillas se encuentran en la parte posterior de la puerta de la batería.


FUNCIONAMIENTO DEL TERMOSTATO

Controles fáciles de usar

Cuando aparezca el icono de la batería , reemplace sus baterías AA inmediatamente. No hacerlo puede provocar que su sistema de calefacción y refrigeración deje de funcionar.

1. Pantalla LCD
2. Botón de luz que brilla en la oscuridad:
   El botón de luz que brilla en la oscuridad se auto iluminará durante varias horas después de la exposición a la luz ambiental. Este botón enciende la luz de la pantalla cuando se presiona.
3. Interruptor del ventilador:
   Seleccione ON (encendido) o AUTO (automático). ON (encendido) hará que el ventilador funcione continuamente. AUTO (automático) hará que el ventilador se encienda solo cuando el sistema de calefacción o refrigeración esté encendido.
4. Interruptor del sistema:
   Selecciona el modo de funcionamiento de su sistema HVAC. Al seleccionar HEAT (calor) se activa el modo de calor. Al seleccionar COOL (frío) se activa el modo de aire acondicionado. Al seleccionar OFF (apagado) se apaga tanto la calefacción como la refrigeración. Al seleccionar EmH se bloquea el compresor y se activa el modo de calor secundario.
5. Botones de punto de ajuste de temperatura:
   Presione los botones o para seleccionar la temperatura ambiente deseada.
6. Botones de usuario:
   Utilice estos botones para configurar la hora.

CONFIGURAR LA HORA

Verá una opción TECH SET (configuración técnica) después de presionar la tecla MENU (menú). Esta tecla TECH SET (configuración técnica) es para la configuración del instalador y NO debe modificarse a menos que consulte a su técnico profesional de calefacción y aire acondicionado.

Siga los pasos a continuación para configurar la hora actual:

1. Presione MENU (menú)
2. Presione SET TIME (configurar hora)
3. El día de la semana parpadeará. Utilice la tecla o para seleccionar el día de la semana actual.
4. Presione NEXT STEP (siguiente paso)
5. La hora actual está parpadeando. Utilice la tecla o para seleccionar la hora actual. Cuando utilice la hora de 12 horas, asegúrese de que esté seleccionada la opción correcta a.m. o p.m.
6. Presione NEXT STEP (siguiente paso)
7. Los minutos ahora están parpadeando. Utilice la tecla o para seleccionar los minutos actuales.
8. Presione DONE (hecho) cuando haya terminado

MÁS INFORMACIÓN

Recordatorio de cambio de filtro

Si su contratista instalador ha configurado el termostato para recordarle cuándo es necesario cambiar el filtro de aire, verá FILT (filtro) en la pantalla cuando sea necesario cambiar el filtro de aire. FILT (filtro) se mostrará en la pantalla después de que su sistema haya funcionado el tiempo suficiente para requerir un cambio de filtro de aire.

Restablecer el recordatorio de cambio de filtro: Cuando se muestre el recordatorio FILT (filtro), debe cambiar el filtro de aire y restablecer el recordatorio manteniendo presionado el segundo botón desde la parte superior izquierda del termostato durante 3 segundos.

Mantenga presionado durante 3 segundos para restablecer el recordatorio del filtro.

Comprensión de la puesta en escena del termostato

Su termostato controlará dos etapas de calefacción. El termostato intentará mantener su configuración de confort utilizando la primera etapa para la eficiencia energética. La segunda etapa de calefacción solo se utilizará si su termostato no puede mantener su configuración de confort utilizando solo una etapa. Cuando se utiliza la segunda etapa, verá +1 en la pantalla.

INFORMACIÓN DE CONTACTO Y GARANTÍA

Información de contacto

Pro1 IAQ Inc.
1111 S. Glenstone
Suite 2-100
Springfield, MO 65804

Número gratuito: 1-888-Pro1iaq (776-1427)
Número de peaje (fuera de los EE. UU.): 330-821-3600
Web: http://www.pro1iaq.com
Horario de atención: de lunes a viernes de 9 a. m. a 6 p. m., hora del este

Registro de garantía

Su nuevo termostato Pro1 tiene una garantía limitada de 5 años. Debe registrar su garantía dentro de los 60 días posteriores a la instalación. Puede registrar su nuevo termostato de 2 maneras.

1. Vaya a www.pro1iaq.com, seleccione el registro de garantía y complete un breve formulario de registro.
   - o -
2. Complete el formulario a continuación y envíelo por correo a la dirección que se muestra.

® Marca registrada en EE. UU. Patentes pendientes.
Copyright © 2006 Pro1 IAQ, Inc. Todos los derechos reservados.
