Panduan Pengoperasian Termostat Pro1 IAQ T721

Isi


Bahaya kerusakan peralatan
Jangan operasikan sistem pendingin jika suhu di luar ruangan di bawah 50˚ F (10˚ C) untuk mencegah kemungkinan kerusakan kompresor.

Butuh Bantuan?
Untuk bantuan terkait produk ini, silakan kunjungi http://www.pro1iaq.com atau hubungi Layanan Pelanggan Pro1 bebas pulsa di 888-Pro1iaq (776-1427) selama jam kerja normal (Senin-Jumat 9 pagi - 6 sore Waktu Bagian Timur)

REFERENSI CEPAT TERMOSTAT

Mengenal termostat Anda

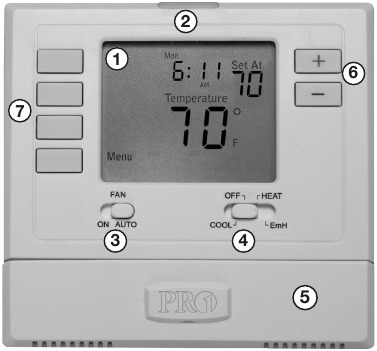

Mengenal termostat Anda

  1. LCD

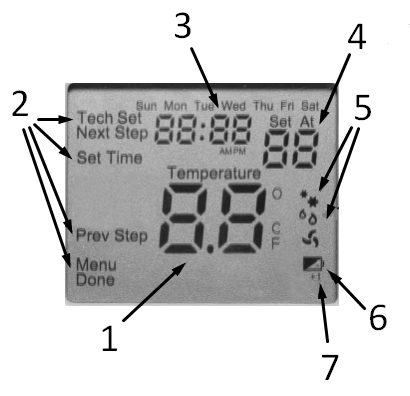

    LCD
    1. Menunjukkan suhu ruangan saat ini.
    2. Opsi tombol
    3. Hari dalam seminggu dan waktu
    4. Menampilkan suhu titik pengaturan yang dapat dipilih pengguna.
    5. Indikator pengoperasian sistem: Ikon COOL (DINGIN), HEAT (PANAS) atau FAN (KIPAS) akan ditampilkan saat COOL (DINGIN), HEAT (PANAS) atau FAN (KIPAS) menyala.
      CATATAN: Fitur penundaan kompresor aktif jika ikon-ikon ini berkedip. Kompresor tidak akan menyala hingga penundaan 5 menit telah berlalu.
    6. Indikator Baterai Lemah: Ganti baterai saat indikator ditampilkan.
    7. +1 akan muncul di layar saat panas tambahan aktif.
  2. Tombol Lampu Menyala dalam Gelap
  3. Sakelar Kipas
  4. Sakelar Sistem
  5. Pintu Baterai yang Mudah Diganti
  6. Tombol Titik Pengaturan
  7. Tombol Pengguna


Indikator baterai lemah ditampilkan saat daya baterai AA rendah. Jika pengguna gagal mengganti baterai dalam 21 hari, layar termostat hanya akan menampilkan indikator baterai lemah sebagai peringatan terakhir sebelum termostat tidak dapat dioperasikan.

Informasi pintu baterai

Gunakan bevel jari di bagian bawah sisi termostat untuk membuka pintu baterai akses mudah.
Informasi pintu baterai Langkah 1

  1. Masukkan 2 baterai Alkaline AA (termasuk).
  2. Instruksi pengoperasian sederhana dapat ditemukan di bagian belakang pintu baterai.

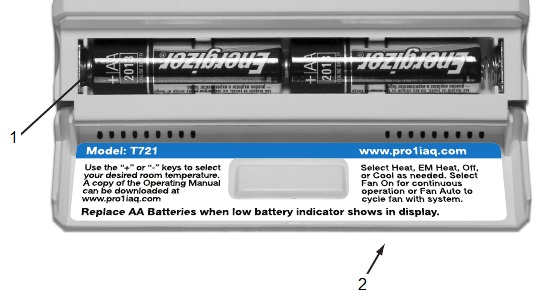

    Informasi pintu baterai Langkah 2

PENGOPERASIAN TERMOSTAT

Kontrol yang mudah digunakan


Saat ikon baterai muncul, segera ganti baterai AA Anda. Kegagalan untuk melakukannya dapat mengakibatkan sistem pemanas & pendingin Anda tidak dapat dioperasikan.

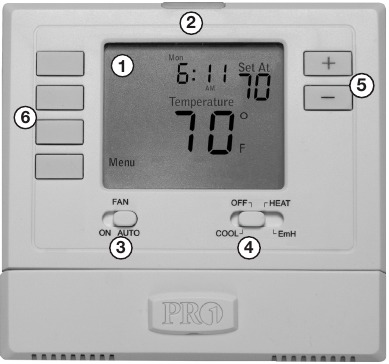

Kontrol yang mudah digunakan

  1. Layar LCD
  2. Tombol Lampu Menyala dalam Gelap:
    Tombol lampu menyala dalam gelap akan menyala sendiri selama beberapa jam setelah terpapar cahaya sekitar. Tombol ini menyalakan lampu layar saat ditekan.
  3. Sakelar Kipas:
    Pilih ON (HIDUP) atau AUTO (OTOMATIS). ON (HIDUP) akan menjalankan kipas secara terus menerus. AUTO (OTOMATIS) akan menyalakan kipas hanya saat sistem pemanas atau pendingin menyala.
  4. Sakelar Sistem:
    Memilih mode pengoperasian sistem HVAC Anda. Memilih HEAT (PANAS) menyalakan mode panas. Memilih COOL (DINGIN) menyalakan mode pendingin udara. Memilih OFF (MATI) mematikan pemanas dan pendingin. Memilih EmH mengunci kompresor Anda dan menyalakan mode panas sekunder.
  5. Tombol Titik Pengaturan Suhu:
    Tekan tombol atau untuk memilih suhu ruangan yang diinginkan.
  6. Tombol Pengguna:
    Gunakan tombol-tombol ini untuk mengatur waktu.

ATUR WAKTU


Anda akan melihat opsi TECH SET setelah tombol MENU ditekan. Tombol TECH SET ini untuk konfigurasi pemasang dan TIDAK boleh diubah kecuali Anda berkonsultasi dengan Teknisi Pemanas dan Pendingin Udara Profesional Anda.

Ikuti langkah-langkah di bawah ini untuk mengatur waktu saat ini:

  1. Tekan MENU
  2. Tekan SET TIME (ATUR WAKTU)
  3. Hari dalam seminggu akan berkedip. Gunakan tombol atau untuk memilih hari dalam seminggu saat ini.
  4. Tekan NEXT STEP (LANGKAH BERIKUTNYA)
  5. Jam saat ini berkedip. Gunakan tombol atau untuk memilih jam saat ini. Saat menggunakan waktu 12 jam, pastikan pilihan a.m. atau p.m. yang benar dipilih.
  6. Tekan NEXT STEP (LANGKAH BERIKUTNYA)
  7. Menit sekarang berkedip. Gunakan tombol atau untuk memilih menit saat ini.
  8. Tekan DONE (SELESAI) saat selesai

INFORMASI LEBIH LANJUT

Pengingat Pergantian Filter

Jika kontraktor pemasangan Anda telah mengonfigurasi termostat untuk mengingatkan Anda saat filter udara perlu diganti, Anda akan melihat FILT di layar saat filter udara Anda perlu diganti. FILT akan ditampilkan di layar setelah sistem Anda berjalan cukup lama untuk memerlukan penggantian filter udara.

Mereset pengingat penggantian filter: Saat pengingat FILT ditampilkan, Anda harus mengganti filter udara Anda dan mereset pengingat dengan menahan tombol kedua dari sisi kiri atas termostat selama 3 detik.

Tahan selama 3 detik, untuk mereset pengingat filter.

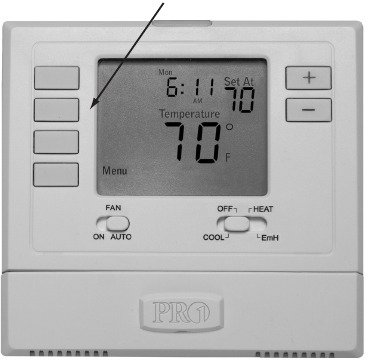

Pengingat Pergantian Filter

Memahami Penahapan Termostat

Termostat Anda akan mengontrol dua tahap pemanasan. Termostat akan mencoba mempertahankan pengaturan kenyamanan Anda menggunakan tahap pertama untuk efisiensi energi. Tahap kedua pemanasan hanya akan digunakan jika termostat Anda tidak dapat mempertahankan pengaturan kenyamanan Anda hanya dengan menggunakan satu tahap. Saat tahap kedua digunakan, Anda akan melihat +1 di layar.

HUBUNGI KAMI DAN INFORMASI GARANSI

Informasi Kontak Kami

Pro1 IAQ Inc.
1111 S. Glenstone
Suite 2-100
Springfield, MO 65804

Bebas pulsa: 1-888-Pro1iaq (776-1427)
Nomor Bebas Pulsa (Di Luar AS): 330-821-3600
Web: http://www.pro1iaq.com
Jam Operasi: Senin - Jumat 9 pagi - 6 sore Waktu Bagian Timur

Pendaftaran Garansi

Termostat Pro1 baru Anda memiliki garansi terbatas 5 tahun. Anda harus mendaftarkan garansi Anda dalam waktu 60 hari setelah pemasangan. Anda dapat mendaftarkan termostat baru Anda dalam 2 cara.

  1. Buka www.pro1iaq.com, pilih pendaftaran garansi dan isi formulir pendaftaran singkat.
    - atau -
  2. Lengkapi formulir di bawah ini dan kirimkan ke alamat yang tertera.

® Merek Dagang Terdaftar A.S. Paten sedang diajukan.
Hak Cipta © 2006 Pro1 IAQ, Inc. Semua hak dilindungi undang-undang.
