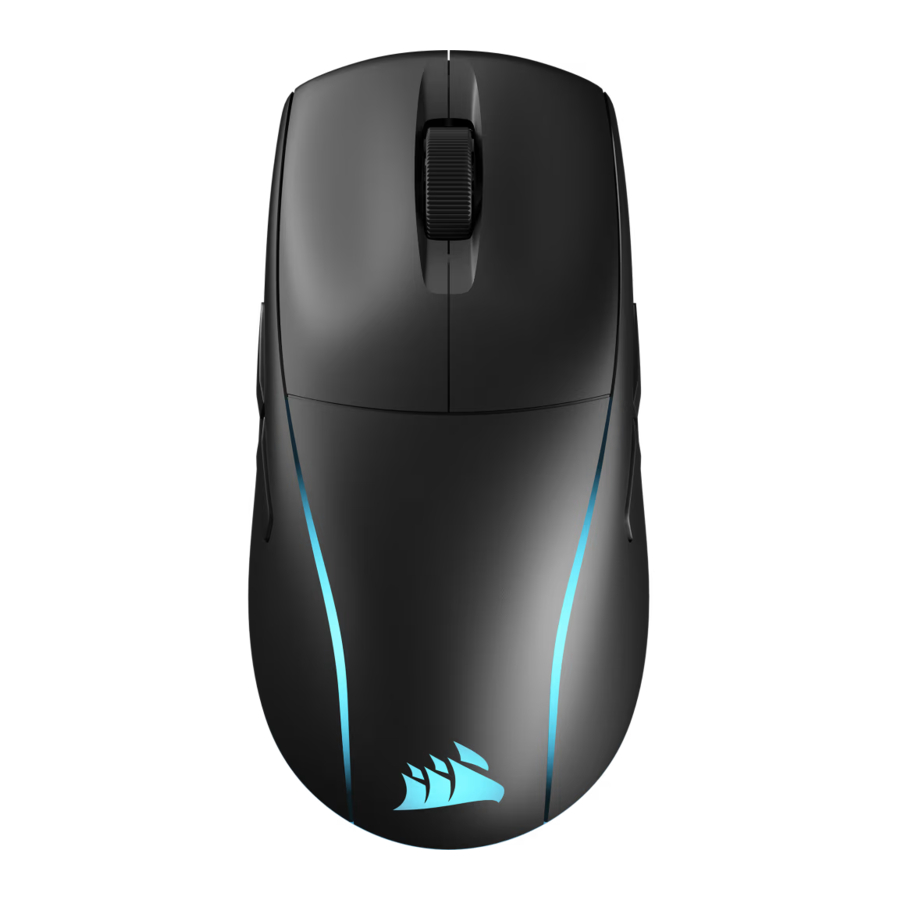

CONOZCA SU PRODUCTO
Utilice el modo de 2,4 GHz o el modo con cable para configurar en iCUE.
- BOTÓN IZQUIERDO DEL RATÓN
- BOTÓN DERECHO DEL RATÓN
- RUEDA DE DESPLAZAMIENTO/CLIC CENTRAL
- INDICADOR RGB
- SENSOR ÓPTICO MARKSMAN
- PUERTO USB DE CARGA/DATOS
- PATINES PARA RATÓN DE PTFE 100% DE GRADO VIRGEN
- BOTÓN DE MODO DE ALIMENTACIÓN/INALÁMBRICO
- ALMACENAMIENTO DEL RECEPTOR INALÁMBRICO USB
- BOTÓN DPI
- BOTÓN IZQUIERDO DE AVANCE
- BOTÓN IZQUIERDO DE RETROCESO
- BOTÓN DERECHO DE AVANCE
- BOTÓN DERECHO DE RETROCESO
- RECEPTOR INALÁMBRICO USB
- CABLE USB DE CARGA/DATOS
- CUBIERTAS DE LOS BOTONES LATERALES IZQUIERDO/DERECHO
CARGA DEL DISPOSITIVO
El ratón para juegos M75 WIRELESS debe cargarse por completo antes de su primer uso.
Conecte el ratón a un puerto USB 2.0 o 3.X disponible de su PC con el CABLE USB DE CARGA/DATOS (P).
El INDICADOR RGB (D) del ratón comenzará a emitir pulsos verdes para indicar que la batería se está cargando y se volverá de color verde fijo cuando la carga esté completa.
CONFIGURACIÓN INALÁMBRICA SLIPSTREAM DE 2,4 GHz
La conexión inalámbrica ultrarrápida de menos de 1 ms está diseñada para un rendimiento de grado de juego sin concesiones.
- Conecte el RECEPTOR INALÁMBRICO USB (O) a un puerto USB 2.0 o 3.x disponible situado en el panel frontal de su PC o en un puerto USB cercano.
- Encienda el ratón manteniendo pulsado el BOTÓN DE MODO DE ALIMENTACIÓN/INALÁMBRICO (H) durante 5 segundos, o hasta que se ilumine el INDICADOR RGB (D).
- El INDICADOR RGB (D) parpadeará en blanco y se volverá blanco fijo cuando esté conectado.
- Si el INDICADOR RGB (D) es azul, pulse el BOTÓN DE MODO DE ALIMENTACIÓN/INALÁMBRICO (H) una vez para cambiar al modo de 2,4 GHz.
- Descargue el software iCUE de https://www.corsair.com/icue.
- Ejecute el programa de instalación y siga las instrucciones para la instalación.
Si se requiere una reconexión, inicie el emparejamiento del receptor USB a través del cable USB y vuelva a conectar en el menú de configuración del software iCUE.
CONFIGURACIÓN DE BLUETOOTH
La conexión inalámbrica Bluetooth es la mejor para las tareas informáticas diarias, la productividad y las aplicaciones de oficina.
- Inicie el emparejamiento de Bluetooth en su dispositivo habilitado para Bluetooth 4.0 o superior.
- Encienda el ratón manteniendo pulsado el BOTÓN DE MODO DE ALIMENTACIÓN/INALÁMBRICO (H) durante 5 segundos, o hasta que se ilumine el INDICADOR RGB (D).
- El INDICADOR RGB (D) parpadeará en azul y se volverá azul fijo cuando esté conectado.
- Si el INDICADOR RGB (D) es blanco, pulse el BOTÓN DE MODO DE ALIMENTACIÓN/INALÁMBRICO (H) una vez para cambiar al modo Bluetooth.
- Si el dispositivo de emparejamiento BT necesita ser re-emparejado o cambiado, cambie primero el modo BT. Mantenga pulsado el BOTÓN DE MODO DE ALIMENTACIÓN/INALÁMBRICO (H) hasta que las luces RGB se apaguen. Mantenga pulsados el BOTÓN DPI (J) y el BOTÓN DE MODO DE ALIMENTACIÓN/INALÁMBRICO (H) para encender y entrar en el modo de emparejamiento BT, cuando la luz azul parpadee. Suelte el BOTÓN DPI (J) y el BOTÓN DE MODO DE ALIMENTACIÓN/INALÁMBRICO (H).
*El M75 WIRELESS solo se puede emparejar con un dispositivo. Si necesita emparejarlo con otro dispositivo, por favor, entre en el modo de re-emparejamiento para inicializar el proceso de emparejamiento.
Siga las instrucciones proporcionadas para conectar correctamente su dispositivo.
AJUSTE DE DPI SOBRE LA MARCHA
El M75 WIRELESS tiene una característica única que le permite ajustar la configuración actual de la etapa de DPI integrada en incrementos de 50 DPI sin el software, para que pueda saltar directamente a la acción mientras encuentra la configuración de sensibilidad perfecta.
| Función | Atajo | Indicador RGB |
| Aumentar el DPI en 50 | Mantenga pulsado el BOTÓN DPI (J) y pulse el BOTÓN IZQUIERDO DE AVANCE (K) | Parpadea en verde |
| Disminuir el DPI en 50 | Mantenga pulsado el BOTÓN DPI (J) y pulse el BOTÓN IZQUIERDO DE RETROCESO (L) | Parpadea en rojo |
| Restablecer la etapa de DPI | Mantenga pulsado el BOTÓN DPI (J) y, a continuación, los botones IZQUIERDO DE AVANCE (K) e IZQUIERDO DE RETROCESO (L) durante 2 segundos | Parpadea en amarillo |
*En el modo para zurdos, utilice el BOTÓN DERECHO DE AVANCE (M) y el BOTÓN DERECHO DE RETROCESO (N) en su lugar.
Los cambios de DPI sobre la marcha se guardan en la memoria integrada y se pueden ajustar aún más en pasos granulares de 1 DPI en iCUE. Si iCUE está en funcionamiento, los cambios se guardan directamente en el perfil del software.
ESTADO DEL RATÓN/AJUSTES E INDICACIONES DE DPI
El estado de la conexión inalámbrica y de la batería se comunica a través del INDICADOR RGB (D). El M75 WIRELESS viene precargado con ajustes de DPI competitivos comunes que se pueden seleccionar pulsando el BOTÓN DPI (J) con la retroiluminación del INDICADOR RGB (D) para reflejar la etapa actual.
| Estado de la batería | Indicador RGB |
| Cargando la batería | Pulsando en verde |
| Batería crítica, se requiere recarga | Pulsando en rojo |
| Batería baja, recargar pronto | Parpadeando en rojo |
| Batería media | Parpadeando en ámbar |
| Batería alta | Parpadeando en verde |
| Batería cargada | Verde |
| Estado inalámbrico | Indicador RGB |
| Modo inalámbrico de 2,4 GHz – emparejamiento | Parpadeando en blanco |
| Modo inalámbrico de 2,4 GHz – emparejado | Blanco |
| Modo inalámbrico de 2,4 GHz – fallo de emparejamiento | Pulsando en blanco |
| Modo inalámbrico BT – emparejamiento | Parpadeando en azul |
| Modo inalámbrico BT – emparejado | Azul |
| Modo inalámbrico BT – fallo de emparejamiento | Pulsando en azul |
| Estado de la etapa de DPI | Indicador RGB |
| Etapa #1 - 400 DPI | Rojo |
| Etapa #2 - 800 DPI | Naranja |
| Etapa #3 - 1200 DPI | Amarillo |
| Etapa #4 - 1600 DPI | Verde |
| Etapa #5 - 3200 DPI | Azul |
INTERCAMBIO DE LOS BOTONES LATERALES
- Pulse los bordes interiores del BOTÓN IZQUIERDO DE AVANCE (K) y del BOTÓN IZQUIERDO DE RETROCESO (L) para pivotar los botones hacia fuera.
- Retire los botones y sustitúyalos por las CUBIERTAS DE LOS BOTONES LATERALES IZQUIERDO/DERECHO (Q).
- Haga lo mismo con los otros botones laterales para completar el cambio de mano del ratón.
Los botones laterales del M75 WIRELESS están configurados para una opción de diestro por defecto. Puede seleccionar su opción de mano utilizando el software iCUE e intercambiar las funciones de los botones laterales según sus preferencias.
El intercambio de mano también está disponible a través del modo de firmware.
Mantenga pulsados el BOTÓN IZQUIERDO DE AVANCE (K) y el BOTÓN IZQUIERDO DE RETROCESO (L) durante 5 segundos hasta que el INDICADOR RGB parpadee con luces rojas para cambiar al modo de zurdo.
Mantenga pulsados el BOTÓN DERECHO DE AVANCE (M) y el BOTÓN DERECHO DE RETROCESO (N) durante 5 segundos para el modo de diestro.
INFORMACIÓN SOBRE LA EXTRACCIÓN DE LA BATERÍA
Este producto utiliza una batería recargable y deben seguirse las directrices de seguridad en caso de que el producto se desactive para su eliminación y reciclaje. Para retirar con seguridad la batería para su eliminación y reciclaje, siga los pasos numerados con los diagramas anteriores.
- Retire las almohadillas delanteras y traseras
- Retire los x4 tornillos
- Retire el conjunto de la cubierta superior
- Desenchufe el conector de la placa secundaria
- Desenchufe el conector de la batería
- Retire la batería
La potencia suministrada por el cargador debe estar entre un mínimo de 2 vatios requeridos por el equipo de radio y un máximo de 5 vatios para lograr la máxima velocidad de carga.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Corsair M75 WIRELESS
