Manual del TP-Link TL-SF1005P
Explicación de los LED
Alimentación
 Alimentación | Encendido: Encendido Apagado: Apagado |
PoE MÁX.
PoE Max | TL-SF1005LP On: 34 W≤Suministro de energía total < 41 W Flashing: Suministro de energía total ≥ 41 W Off: Suministro de energía total < 34 W |
| TL-SF1005P On: 60 W≤Suministro de energía total < 67 W Flashing: Suministro de energía total ≥ 67 W Off: Suministro de energía total < 60 W |
Estado de Link/Act y PoE
Explicación del switch
Prioridad (Puerto 1–2)
Off: Todos los puertos transmiten datos con la misma prioridad.
On: Los puertos 1 y 2 transmiten datos con mayor prioridad que otros puertos. Cuando se produce congestión, los paquetes que se transmiten por los puertos con mayor prioridad ocupan todo el ancho de banda.
Extender (Puerto 1–4)
Off: Los puertos 1–4 funcionan a 10/100 Mbps y admiten alimentación PoE hasta 100 m de distancia.
On: Los puertos 1–4 funcionan a 10 Mbps y admiten alimentación PoE hasta 250 m de distancia.
Nota: Para simplificar, tomaremos el TL-SF1005P como ejemplo en toda la guía.

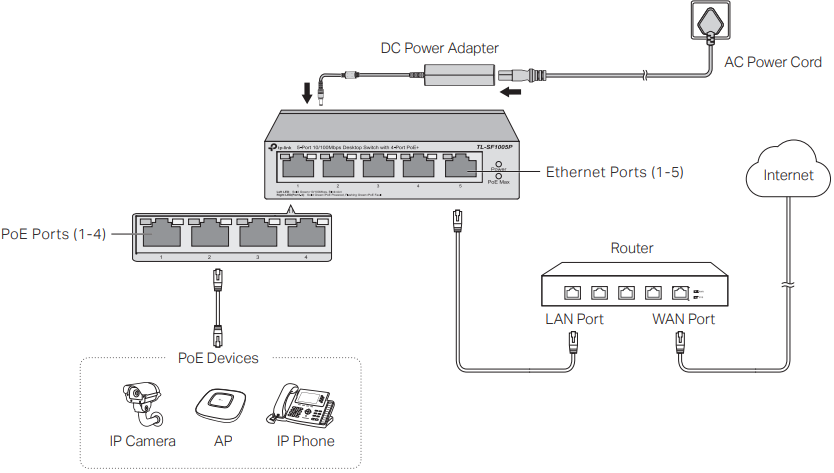

Conexión
Nota:
- Los puertos PoE también pueden conectarse a dispositivos que no son PoE, pero solo transmiten datos.
- TL-SF1005LP puede suministrar hasta 15,4 W para cada puerto PoE y 41 W para todos los puertos PoE.
- TL-SF1005P puede suministrar hasta 30 W para cada puerto PoE y 67 W para todos los puertos PoE.
Preguntas frecuentes (FAQ)
P1. ¿Por qué no se enciende el LED de alimentación?
El LED de alimentación debe estar encendido cuando el sistema de alimentación funciona normalmente. Si el LED de alimentación no se enciende, pruebe lo siguiente:
A1: Asegúrese de que el cable de alimentación de CA esté conectado correctamente al switch con la fuente de alimentación.
A2: Asegúrese de que el voltaje de la fuente de alimentación cumple con los requisitos del voltaje de entrada del switch.
A3: Asegúrese de que la fuente de alimentación esté encendida.
P2. ¿Por qué no se enciende el LED de Link/Act cuando un dispositivo está conectado al puerto correspondiente?
Se recomienda que compruebe los siguientes elementos:
A1: Asegúrese de que los conectores del cable estén firmemente enchufados en el switch y el dispositivo.
A2: Asegúrese de que el dispositivo conectado esté encendido y funcione normalmente.
A3: El cable debe tener menos de 100 metros de longitud (328 pies). Si el Modo Extendido está habilitado, debe tener menos de 250 metros (820 pies).
P3. ¿Por qué los puertos PoE no suministran alimentación a los dispositivos PoE?
Cuando el consumo total de energía de los dispositivos PoE conectados supera el máximo, el puerto PoE con un número de puerto más pequeño tiene mayor prioridad. El sistema cortará la alimentación de los puertos con números de puerto más grandes para garantizar el suministro a otros puertos.
Tome TL-SF1005P como ejemplo. Si los puertos 1, 2 y 4 consumen 15,4 W respectivamente, y un dispositivo PoE adicional con 21 W está conectado al puerto 3, el sistema cortará la alimentación del puerto 4 para compensar la sobrecarga.
Especificaciones
Especificaciones generales
| Estándar | IEEE 802.3i, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af, IEEE802.1p IEEE 802.3at (solo para TL-SF1005P) |
| Protocolo | CSMA/CD |
| Interfaz | Puertos RJ45 de 10/100 Mbps, MDI/MDIX de negociación automática Puertos PoE: Puerto 1-Puerto 4 Suministro de energía total: W (para TL-SF1005LP)/67 W (para TL-SF1005P) |
| Medios de red (Cable) | 10BASE-T: Cable UTP de categoría 3, 4, 5 (máximo 100 m); EIA/TIA-568 100Ω STP (máximo 100 m) 100BASE-TX: Cable UTP de categoría 5, 5e (máximo 100 m); EIA/TIA-568 100Ω STP (máximo 100 m) |
| Capacidad de conmutación | Gbps |
| Tabla de direcciones MAC | 2K |
| Método de transferencia | Almacenamiento y reenvío |
| Aprendizaje de direcciones MAC | Aprendizaje automático, envejecimiento automático |
| Fuente de alimentación | Adaptador de alimentación externo Entrada: Salida: |
| Montable en pared | Sí |
| Distancia entre Orificios de montaje | 39 mm |
Especificaciones ambientales y físicas
| Temperatura de funcionamiento | 0˚C a 40˚C (32˚F a 104˚F) |
| Temperatura de almacenamiento | -40˚C a 70˚C (-40˚F a 158˚F) |
| Humedad de funcionamiento | 10% a 90% HR sin condensación |
| Humedad de almacenamiento | 5% a 90% HR sin condensación |
Soporte
Para hacer preguntas, encontrar respuestas y comunicarse con usuarios o ingenieros de TP-Link, visite https://community.tp-link.com para unirse a la Comunidad TP-Link.
Para obtener soporte técnico y otra información, visite https://www.tp-link.com/support, o simplemente escanee el código QR.
Si tiene alguna sugerencia o necesidad sobre las guías de productos, bienvenido a enviar un correo electrónico a techwriter@tp-link.com.cn.
Información de seguridad
- Mantenga el dispositivo alejado del agua, el fuego, la humedad o los entornos cálidos.
- No intente desmontar, reparar o modificar el dispositivo. Si necesita servicio, póngase en contacto con nosotros.
- No utilice un cargador o cable USB dañados para cargar el dispositivo.
- No utilice otros cargadores que no sean los recomendados.
- El adaptador debe instalarse cerca del equipo y debe ser fácilmente accesible.
- Utilice solo fuentes de alimentación proporcionadas por el fabricante y en el embalaje original de este producto. Si tiene alguna pregunta, no dude en ponerse en contacto con nosotros.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del TP-Link TL-SF1005P
