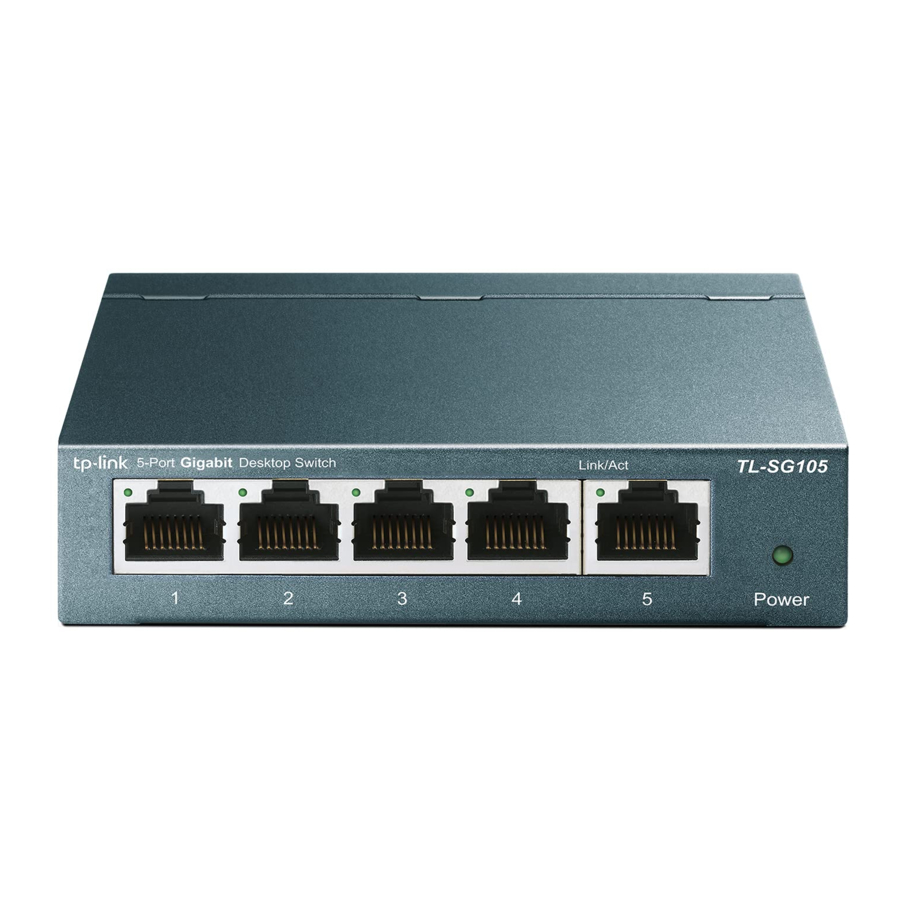

TP-Link TL-SG105, TL-SG108 - Guía de instalación y solución de problemas del switch

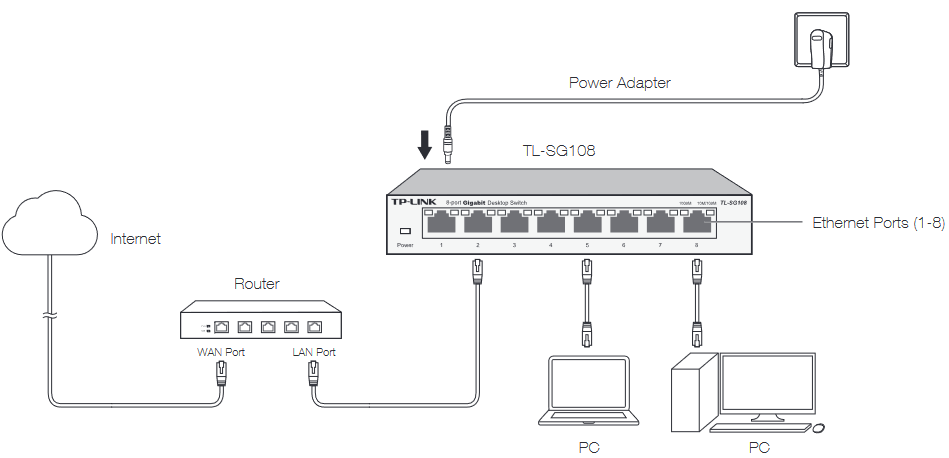

Conexión
Nota: Para simplificar, tomaremos TL-SG108 como ejemplo a lo largo de esta guía.

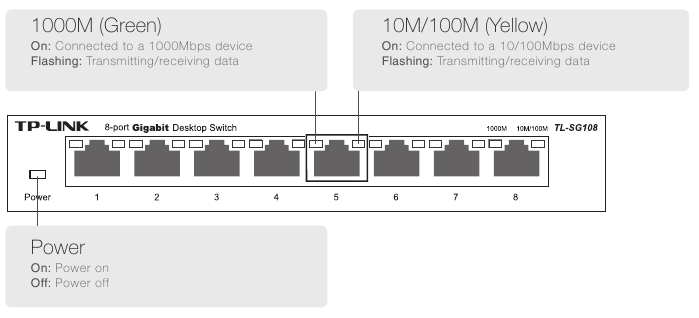

Explicación de los LED
Preguntas frecuentes (FAQ)
El LED de encendido no está iluminado
El LED de encendido debe estar iluminado cuando el sistema de alimentación funciona normalmente. Si el LED de encendido no está iluminado, compruebe lo siguiente:
A1: Asegúrese de que el adaptador de corriente esté conectado correctamente al switch con la fuente de alimentación.
A2: Asegúrese de que el voltaje de la fuente de alimentación cumpla con los requisitos del voltaje de entrada del switch.
A3: Asegúrese de que la fuente de alimentación esté encendida (ON).
P2. Ni el LED de 1000M ni el LED de 10M/100M están iluminados cuando un dispositivo está conectado al puerto correspondiente.
Se recomienda que compruebe los siguientes elementos:
A1: Asegúrese de que los conectores del cable estén firmemente enchufados en el switch y el dispositivo.
A2: Asegúrese de que el dispositivo conectado esté encendido y funcione normalmente.
A3: El cable debe tener menos de 100 metros de longitud (328 pies).
Especificaciones ambientales y físicas
| Temperatura de funcionamiento | 0˚C~40˚C (32˚F~104˚F) |
| Temperatura de almacenamiento | -40˚C~70˚C (-40˚F~158˚F) |
| Humedad de funcionamiento | 10%~90% sin condensación |
| Humedad de almacenamiento | 5%~95% sin condensación |
Especificaciones generales
| Estándar | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.1p |
| Protocolo | CSMA/CD |
| Tasa de transferencia de datos | Ethernet: 10Mbps (Half Duplex) 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) 200Mbps (Full Duplex) Gigabit Ethernet: 2000Mbps (Full Duplex) |
| Medio de red (Cable) | 10Base-T: Cable UTP categoría 3, 4, 5 (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) 100Base-TX: Cable UTP categoría 5, 5e (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) 1000Base-T: Cable UTP categoría 5e (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) |
| Interfaz | Puertos RJ45 de negociación automática de 5/8 10/100/1000Mbps |
| Indicadores LED | Power (Encendido), 10/100M LED, 1000M LED |
| Características avanzadas | IGMP Snooping, QoS (Prioridad 802.1p/DSCP) |
| Método de transferencia | Store-and-Forward (Almacenar y reenviar) |
| Aprendizaje de direcciones MAC | Aprendizaje automático, envejecimiento automático |
| Tasa de filtro de tramas | 10Base-T: 14881pps/Puerto 100Base-Tx: 148810pps/Puerto 1000Base-T: 1488095pps/Puerto |
| Tasa de reenvío de tramas | 10Base-T: 14881pps/Puerto 100Base-Tx: 148810pps/Puerto 1000Base-T: 1488095pps/Puerto |
AVISOS DE SEGURIDAD
No utilice este producto cerca del agua, por ejemplo, en un sótano húmedo o cerca de una piscina.
Evite utilizar este producto durante una tormenta eléctrica. Puede haber un riesgo remoto de descarga eléctrica por un rayo.
Advertencia de la marca CE
Este es un producto de clase B. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso, es posible que el usuario deba tomar las medidas adecuadas.
DECLARACIÓN DE LA FCC
Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o varias de las siguientes medidas:
- Reoriente o reubique la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor.
- Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.
Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:
- Este dispositivo no puede causar interferencias perjudiciales.
- Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
Cualquier cambio o modificación no aprobado expresamente por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.
COPYRIGHT & MARCAS COMERCIALES
Las especificaciones están sujetas a cambios sin previo aviso.
es una marca registrada de TP-LINK TECHNOLOGIES CO., LTD. Otras marcas y nombres de productos son marcas comerciales o marcas registradas de sus respectivos titulares.
Ninguna parte de las especificaciones puede reproducirse de ninguna forma ni por ningún medio ni utilizarse para realizar ningún derivado, como traducción, transformación o adaptación, sin el permiso de TP-LINK TECHNOLOGIES CO., LTD.
Copyright © 2015 TP-LINK TECHNOLOGIES CO., LTD. Todos los derechos reservados.
http://www.tp-link.com
Para obtener más información, visite nuestro sitio web: http://www.tp-link.com
