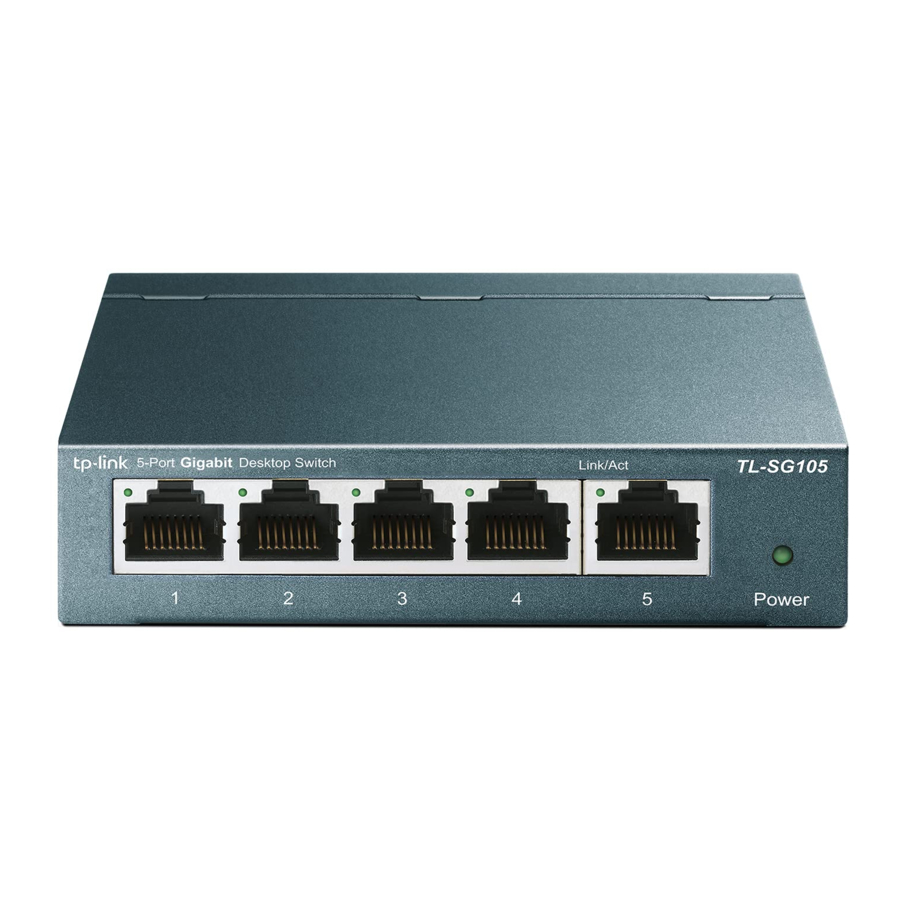

TP-Link TL-SG105, TL-SG108 - Kommutatorni o'rnatish va nosozliklarni bartaraf etish bo'yicha qo'llanma
Ulanish
Eslatma: Oddiylik uchun, ushbu qo'llanma davomida TL-SG108 ni misol qilib olamiz.
LED izohi
Ko'p beriladigan savollar (FAQ)
Quvvat LEDi yonmayapti
Quvvat tizimi normal ishlayotgan bo'lsa, Quvvat LEDi yonishi kerak. Agar Quvvat LEDi yonmasa, quyidagilarni tekshiring:
A1: Quvvat adapteri kommutatorga quvvat manbai bilan to'g'ri ulanganligiga ishonch hosil qiling.
A2: Quvvat manbaining kuchlanishi kommutatorning kirish kuchlanishi talablariga javob berishiga ishonch hosil qiling.
A3: Quvvat manbai yoqilganligiga ishonch hosil qiling.
2-savol. Qurilma tegishli portga ulanganida na 1000M LEDi, na 10M/100M LEDi yonmayapti.
Quyidagi elementlarni tekshirish tavsiya etiladi:
A1: Kabel ulagichlari kommutatorga va qurilmaga mahkam o'rnatilganligiga ishonch hosil qiling.
A2: Ulangan qurilma yoqilganligiga va normal ishlayotganligiga ishonch hosil qiling.
A3: Kabel uzunligi 100 metrdan (328 fut) kam bo'lishi kerak.
Atrof-muhit va jismoniy xususiyatlar
| Ishlash harorati | 0˚C~40˚C (32˚F~104˚F) |
| Saqlash harorati | -40˚C~70˚C (-40˚F~158˚F) |
| Ishlash namligi | 10%~90% kondensatsiz |
| Saqlash namligi | 5%~95% kondensatsiz |
Umumiy xususiyatlar
| Standart | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.1p |
| Protokol | CSMA/CD |
| Ma'lumotlarni uzatish tezligi | Ethernet: 10Mbps (Yarim dupleks) 20Mbps (To'liq dupleks) Fast Ethernet: 100Mbps (Yarim dupleks) 200Mbps (To'liq dupleks) Gigabit Ethernet: 2000Mbps (To'liq dupleks) |
| Tarmoq muhiti (kabel) | 10Base-T: UTP 3, 4, 5 toifali kabel (maksimal 100m) EIA/TIA-568 100Ω STP (maksimal 100m) 100Base-TX: UTP 5, 5e toifali kabel (maksimal 100m) EIA/TIA-568 100Ω STP (maksimal 100m) 1000Base-T: UTP 5e toifali kabel (maksimal 100m) EIA/TIA-568 100Ω STP (maksimal 100m) |
| Interfeys | 5/8 10/100/1000Mbps Auto-Negotiation RJ45 Portlari |
| LED indikatorlari | Quvvat, 10/100M LEDi, 1000M LEDi |
| Ilg'or funksiyalar | IGMP Snooping, QoS (802.1p/DSCP Priority) |
| O'tkazish usuli | Store-and-Forward |
| MAC-manzilni o'rganish | Avtomatik o'rganish, avtomatik eskirish |
| Kadrni filtrlash tezligi | 10Base-T: 14881pps/Port 100Base-Tx: 148810pps/Port 1000Base-T: 1488095pps/Port |
| Kadrni uzatish tezligi | 10Base-T: 14881pps/Port 100Base-Tx: 148810pps/Port 1000Base-T: 1488095pps/Port |
XAVFSIZLIK QOIDALARI
Ushbu mahsulotni suv yaqinida, masalan, nam podvalda yoki suzish havzasi yaqinida ishlatmang.
Ushbu mahsulotni elektr bo'roni paytida ishlatishdan saqlaning. Chaqmoqdan elektr toki urishi xavfi bo'lishi mumkin.
CE Mark Ogohlantirish
Bu B sinfidagi mahsulot. Uy sharoitida ushbu mahsulot radio shovqinlarni keltirib chiqarishi mumkin, bunday holda foydalanuvchidan tegishli choralarni ko'rish talab qilinishi mumkin.
FCC BAYONOTI
Ushbu uskunalar sinovdan o'tkazildi va FCC qoidalarining 15-qismiga muvofiq B sinfidagi raqamli qurilma uchun belgilangan chegaralarga mos kelishi aniqlandi. Ushbu chegaralar turar joylarda zararli shovqinlardan oqilona himoya qilish uchun mo'ljallangan. Ushbu uskunalar radiochastotalik energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar ko'rsatmalarga muvofiq o'rnatilmasa va ishlatilmasa, radioaloqa uchun zararli shovqinlarni keltirib chiqarishi mumkin. Biroq, ma'lum bir o'rnatishda shovqin bo'lmaydi degan kafolat yo'q. Agar ushbu uskunalar radio yoki televidenie qabul qilishiga zararli shovqinlarni keltirib chiqarsa, buni uskunani o'chirish va yoqish orqali aniqlash mumkin bo'lsa, foydalanuvchi quyidagi choralardan biri yoki bir nechtasi bilan shovqinni tuzatishga harakat qilishi tavsiya etiladi:
- Qabul qiluvchi antennaning yo'nalishini o'zgartiring yoki joyini o'zgartiring.
- Uskunalar va qabul qilgich o'rtasidagi masofani oshiring.
- Uskunalarni qabul qilgich ulanganidan farqli bo'lgan zanjirdagi rozetkaga ulang.
- Yordam uchun dilerga yoki tajribali radio/TV texnikiga murojaat qiling.
Ushbu qurilma FCC qoidalarining 15-qismiga mos keladi. Ishlash quyidagi ikki shartga bo'ysunadi:
- Ushbu qurilma zararli shovqinlarni keltirib chiqarmasligi mumkin.
- Ushbu qurilma qabul qilingan har qanday shovqinni, shu jumladan istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinni qabul qilishi kerak.
Muvofiqlik uchun mas'ul bo'lgan tomon tomonidan aniq tasdiqlanmagan har qanday o'zgartirish yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin.
MUALLIFLIK HUQUQI VA SAVDO MARKALARI
Texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin.
TP-LINK TECHNOLOGIES CO., LTD kompaniyasining ro'yxatdan o'tgan savdo belgisidir. Boshqa brendlar va mahsulot nomlari tegishli egalarining savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir.
Texnik xususiyatlarning hech bir qismi TP-LINK TECHNOLOGIES CO., LTD kompaniyasining ruxsatisiz har qanday shaklda yoki har qanday usulda ko'paytirilishi yoki tarjima, transformatsiya yoki moslashtirish kabi har qanday hosilani yaratish uchun ishlatilishi mumkin emas.
Mualliflik huquqi © 2015 TP-LINK TECHNOLOGIES CO., LTD. Barcha huquqlar himoyalangan.
http://www.tp-link.com
Qo'shimcha ma'lumot olish uchun veb-saytimizga tashrif buyuring: http://www.tp-link.com
