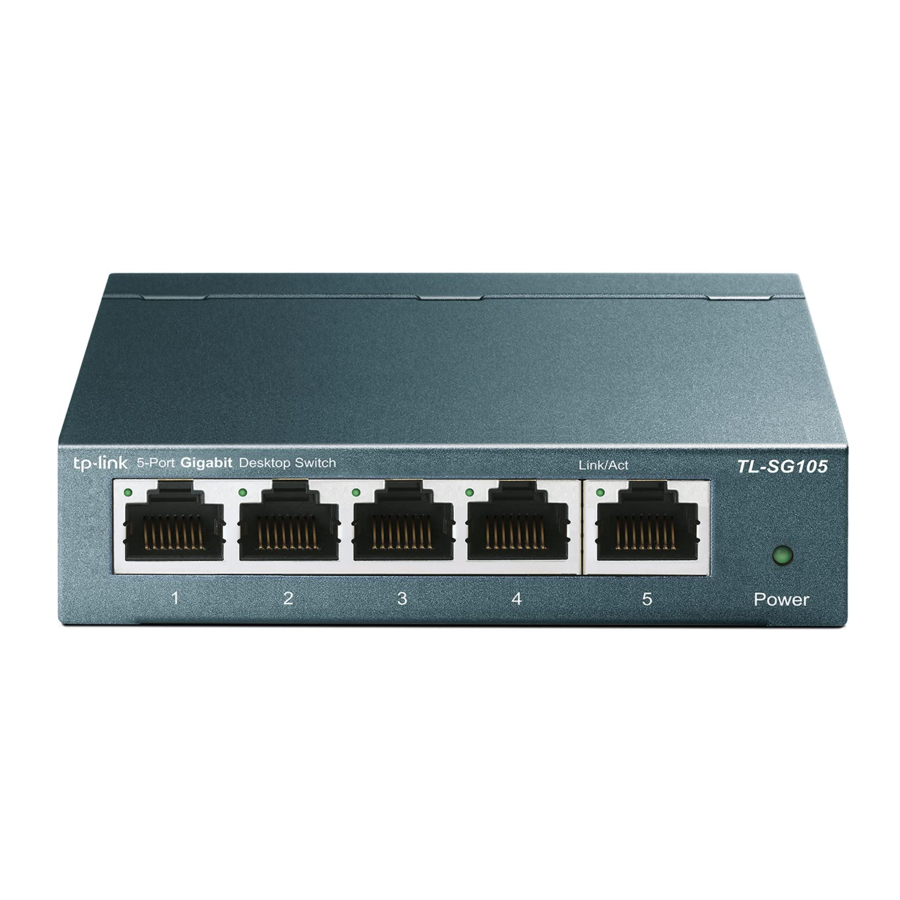

TP-Link TL-SG105, TL-SG108 - Switchi paigaldus- ja tõrkeotsingu juhend

Sisu

1 Ühendus
2 LED-indikaatorite selgitus
3 Korduma Kippuvad Küsimused (KKK)
- 3.1 Toite LED ei põle
4 Keskkonna- ja füüsilised spetsifikatsioonid
5 Üldised spetsifikatsioonid
6 OHUTUSNÕUDED
7 Viited
8 Laadi alla juhend
9 Teistes keeltes

Ühendus

Märkus: Lihtsuse huvides kasutame selles juhendis näitena TL-SG108.

LED-indikaatorite selgitus

Korduma Kippuvad Küsimused (KKK)

Toite LED ei põle

Toite LED peaks põlema, kui toitesüsteem töötab normaalselt. Kui toite LED ei põle, kontrollige järgmist:
A1: Veenduge, et toiteadapter on korralikult ühendatud lülitiga ja toiteallikaga.
A2: Veenduge, et toiteallika pinge vastab lüliti sisendpinge nõuetele.
A3: Veenduge, et toide on SEES (ON).

Q2. Ei 1000M LED ega 10M/100M LED ei põle, kui seade on ühendatud vastava pordiga.
Soovitame teil kontrollida järgmisi punkte:
A1: Veenduge, et kaabli pistikud on kindlalt lülitisse ja seadmesse ühendatud.
A2: Veenduge, et ühendatud seade on sisse lülitatud ja töötab normaalselt.
A3: Kaabel peab olema lühem kui 100 meetrit (328 jalga).

Keskkonna- ja füüsilised spetsifikatsioonid

Töötemperatuur	0˚C~40˚C (32˚F~104˚F)
Säilitustemperatuur	-40˚C~70˚C (-40˚F~158˚F)
Suhteline õhuniiskus töö ajal	10%~90% mittekondenseeruv
Suhteline õhuniiskus säilitamisel	5%~95% mittekondenseeruv

Üldised spetsifikatsioonid

Standard	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.1p
Protokoll	CSMA/CD
Andmeedastuskiirus	Ethernet: 10Mbps (pooldupleks) 20Mbps (täisdupleks) Fast Ethernet: 100Mbps (pooldupleks) 200Mbps (täisdupleks) Gigabit Ethernet: 2000Mbps (täisdupleks)
Võrgumeedia (kaabel)	10Base-T: UTP kategooria 3, 4, 5 kaabel (maksimaalselt 100m) EIA/TIA-568 100Ω STP (maksimaalselt 100m) 100Base-TX: UTP kategooria 5, 5e kaabel (maksimaalselt 100m) EIA/TIA-568 100Ω STP (maksimaalselt 100m) 1000Base-T: UTP kategooria 5e kaabel (maksimaalselt 100m) EIA/TIA-568 100Ω STP (maksimaalselt 100m)
Liides	5/8 10/100/1000Mbps automaatse läbirääkimisega RJ45 porti
LED-indikaatorid	Toide, 10/100M LED, 1000M LED
Täpsemad funktsioonid	IGMP Snooping, QoS (802.1p/DSCP prioriteet)
Ülekandemeetod	Salvesta ja edasta (Store-and-Forward)
MAC-aadressi õppimine	Automaatne õppimine, automaatne vananemine
Kaadri filtreerimise määr	10Base-T: 14881pps/Port 100Base-Tx: 148810pps/Port 1000Base-T: 1488095pps/Port
Kaadri edastuskiirus	10Base-T: 14881pps/Port 100Base-Tx: 148810pps/Port 1000Base-T: 1488095pps/Port

OHUTUSNÕUDED

Ärge kasutage seda toodet vee lähedal, näiteks niiskes keldris või basseini lähedal.
Vältige selle toote kasutamist äikesetormi ajal. Võib esineda väike elektrilöögi oht välgu tõttu.

hoiatus CE-märgise hoiatus
See on B-klassi toode. Koduses keskkonnas võib see toode põhjustada raadiohäireid, sel juhul võib kasutajal olla vaja võtta piisavaid meetmeid.

FCC AVALDUS
Seda seadet on testitud ja leitud, et see vastab FCC reeglite 15. osa B-klassi digitaalseadme piirnormidele. Need piirnormid on loodud pakkuma mõistlikku kaitset kahjulike häirete eest elamupaigaldises. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seda ei paigaldata ega kasutata vastavalt juhistele, võib see põhjustada raadiosides kahjulikke häireid. Siiski ei ole mingit garantiid, et teatud paigaldises häireid ei esine. Kui see seade põhjustab raadio- või televisioonivastuvõtule kahjulikke häireid, mida saab kindlaks teha seadme välja- ja sisselülitamisega, soovitatakse kasutajal proovida häireid kõrvaldada ühe või mitme järgmise meetmega:

Suunake või paigutage vastuvõtuantenn ümber.
Suurendage seadme ja vastuvõtja vahelist kaugust.
Ühendage seade pistikupessa, mis asub erinevas vooluringis kui see, millega vastuvõtja on ühendatud.
Abi saamiseks pöörduge edasimüüja või kogenud raadio-/teletehniku poole.

See seade vastab FCC reeglite 15. osale. Kasutamine on allutatud järgmisele kahele tingimusele:

See seade ei tohi põhjustada kahjulikke häireid.
See seade peab vastu võtma kõik vastuvõetud häired, sealhulgas häired, mis võivad põhjustada soovimatut toimimist.

Kõik muudatused või modifikatsioonid, mida vastavuse eest vastutav osapool pole sõnaselgelt heaks kiitnud, võivad tühistada kasutaja õiguse seadet kasutada.

AUTORIÕIGUS JA KAUBAMÄRGID
Spetsifikatsioone võidakse ette teatamata muuta. on ettevõtte TP-LINK TECHNOLOGIES CO., LTD registreeritud kaubamärk. Muud kaubamärgid ja tootenimed on nende vastavate omanike kaubamärgid või registreeritud kaubamärgid.
Ühtegi spetsifikatsioonide osa ei tohi reprodutseerida ühelgi kujul ega mis tahes viisil ega kasutada tuletiste, näiteks tõlke, teisenduse või kohanduse tegemiseks ilma ettevõtte TP-LINK TECHNOLOGIES CO., LTD loata.
Autoriõigus © 2015 TP-LINK TECHNOLOGIES CO., LTD. Kõik õigused kaitstud.
