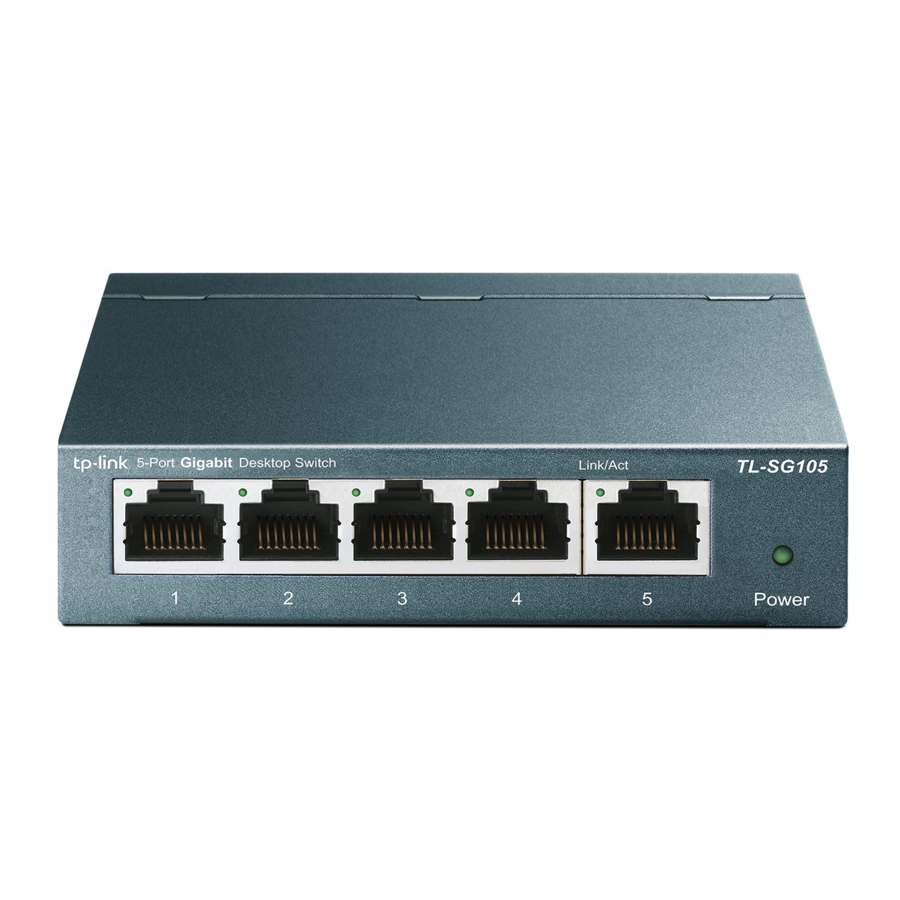

TP-Link TL-SG105, TL-SG108 - Guia de Instalação e Solução de Problemas do Switch
Conexão
Nota: Para simplificar, usaremos o TL-SG108 como exemplo ao longo deste guia.
Explicação do LED
Perguntas Frequentes (FAQ)
O LED de energia não está aceso
O LED de energia deve estar aceso quando o sistema de energia estiver funcionando normalmente. Se o LED de energia não estiver aceso, verifique o seguinte:
A1: Certifique-se de que o adaptador de energia esteja conectado ao switch com a fonte de energia corretamente.
A2: Certifique-se de que a voltagem da fonte de alimentação atende aos requisitos da voltagem de entrada do switch.
A3: Certifique-se de que a fonte de energia está LIGADA (ON).
Q2. Nem o LED de 1000M nem o LED de 10M/100M estão acesos quando um dispositivo está conectado à porta correspondente.
Recomenda-se verificar os seguintes itens:
A1: Certifique-se de que os conectores do cabo estejam firmemente conectados ao switch e ao dispositivo.
A2: Certifique-se de que o dispositivo conectado esteja ligado e funcionando normalmente.
A3: O cabo deve ter menos de 100 metros de comprimento (328 pés).
Especificações Ambientais e Físicas
| Temperatura de Operação | 0˚C~40˚C (32˚F~104˚F) |
| Temperatura de Armazenamento | -40˚C~70˚C (-40˚F~158˚F) |
| Umidade de Operação | 10%~90% sem condensação |
| Umidade de Armazenamento | 5%~95% sem condensação |
Especificações Gerais
| Padrão (Standard) | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.1p |
| Protocolo (Protocol) | CSMA/CD |
| Taxa de Transferência de Dados (Data Transfer Rate) | Ethernet: 10Mbps (Half Duplex) 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) 200Mbps (Full Duplex) Gigabit Ethernet: 2000Mbps (Full Duplex) |
| Meio de Rede (Cabo) (Network Media (Cable)) | 10Base-T: Cabo UTP categoria 3, 4, 5 (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) 100Base-TX: Cabo UTP categoria 5, 5e (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) 1000Base-T: Cabo UTP categoria 5e (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) |
| Interface | 5/8 10/100/1000Mbps Portas RJ45 com Auto-Negociação |
| Indicadores de LED (LED indicators) | Energia (Power), LED 10/100M, LED 1000M |
| Recursos Avançados (Advanced Features) | IGMP Snooping, QoS (Prioridade 802.1p/DSCP) |
| Método de Transferência (Transfer Method) | Store-and-Forward |
| Aprendizagem de Endereço MAC (MAC Address Learning) | Aprendizagem automática, envelhecimento automático |
| Taxa de Filtro de Quadros (Frame Filter Rate) | 10Base-T: 14881pps/Porta 100Base-Tx: 148810pps/Porta 1000Base-T: 1488095pps/Porta |
| Taxa de Encaminhamento de Quadros (Frame Forward Rate) | 10Base-T: 14881pps/Porta 100Base-Tx: 148810pps/Porta 1000Base-T: 1488095pps/Porta |
AVISOS DE SEGURANÇA
Não use este produto perto de água, por exemplo, em um porão úmido ou perto de uma piscina.
Evite usar este produto durante uma tempestade elétrica. Pode haver um risco remoto de choque elétrico por raios.
Aviso de Marca CE (CE Mark Warning)
Este é um produto de classe B. Em um ambiente doméstico, este produto pode causar interferência de rádio, caso em que o usuário pode ser obrigado a tomar medidas adequadas.
DECLARAÇÃO DA FCC (FCC STATEMENT)
Este equipamento foi testado e está em conformidade com os limites para um dispositivo digital de Classe B, de acordo com a parte 15 das Regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e usado de acordo com as instruções, pode causar interferência prejudicial às comunicações de rádio. No entanto, não há garantia de que não ocorrerá interferência em uma instalação específica. Se este equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o usuário é encorajado a tentar corrigir a interferência por meio de uma ou mais das seguintes medidas:
- Reoriente ou reposicione a antena receptora.
- Aumente a separação entre o equipamento e o receptor.
- Conecte o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado.
- Consulte o revendedor ou um técnico de rádio/TV experiente para obter ajuda.
Este dispositivo está em conformidade com a parte 15 das Regras da FCC. A operação está sujeita às duas condições a seguir:
- Este dispositivo não pode causar interferência prejudicial.
- Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar operação indesejada.
Quaisquer alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do usuário para operar o equipamento.
COPYRIGHT & MARCAS REGISTRADAS (COPYRIGHT & TRADEMARKS)
As especificações estão sujeitas a alterações sem aviso prévio.
é uma marca registrada da TP-LINK TECHNOLOGIES CO., LTD. Outras marcas e nomes de produtos são marcas comerciais ou marcas registradas de seus respectivos detentores.
Nenhuma parte das especificações pode ser reproduzida de qualquer forma ou por qualquer meio ou usada para fazer qualquer derivativo, como tradução, transformação ou adaptação, sem a permissão da TP-LINK TECHNOLOGIES CO., LTD.
Copyright © 2015 TP-LINK TECHNOLOGIES CO., LTD. Todos os direitos reservados.
http://www.tp-link.com
Para mais informações, visite nosso site: http://www.tp-link.com
