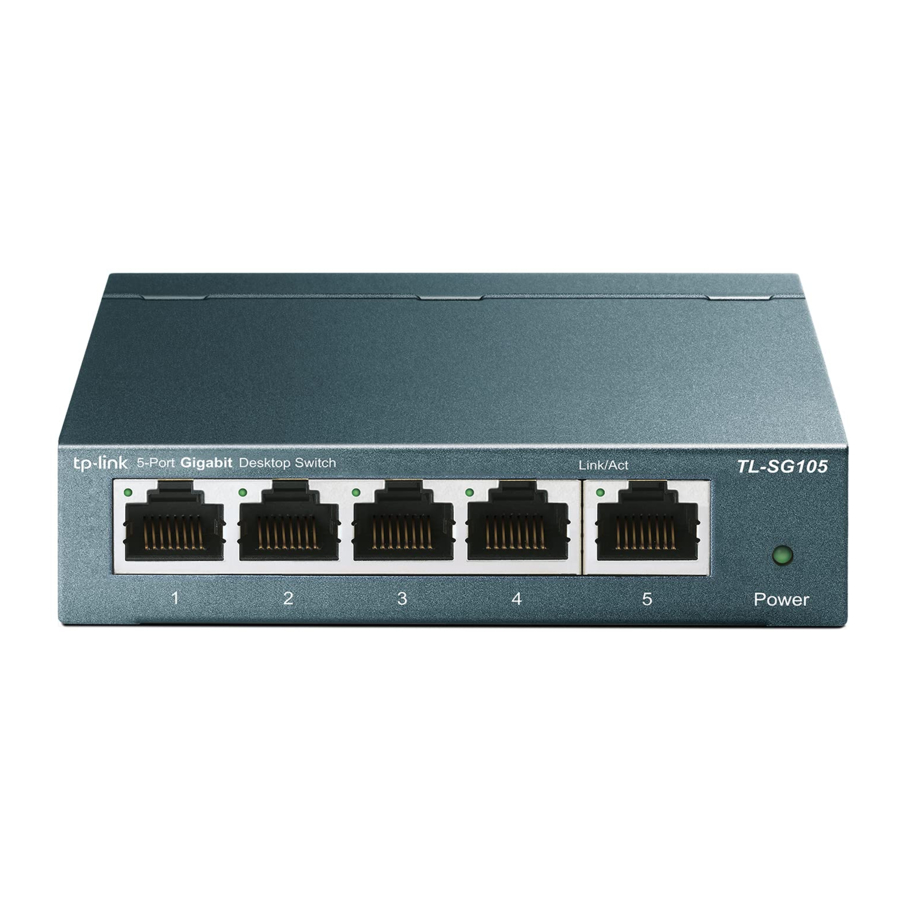

TP-Link TL-SG105, TL-SG108 - Guia de Instalação e Resolução de Problemas do Switch
Conexão
Nota: Para simplificar, usaremos o TL-SG108 como exemplo ao longo deste guia.
Explicação do LED
Perguntas Frequentes (FAQ)
O LED de energia não está aceso
O LED de energia deve estar aceso quando o sistema de energia está a funcionar normalmente. Se o LED de energia não estiver aceso, verifique o seguinte:
A1: Certifique-se de que o adaptador de energia está conectado ao switch com a fonte de energia corretamente.
A2: Certifique-se de que a voltagem da fonte de alimentação atende aos requisitos da voltagem de entrada do switch.
A3: Certifique-se de que a fonte de energia está LIGADA (ON).
Q2. Nem o LED de 1000M nem o LED de 10M/100M estão acesos quando um dispositivo está conectado à porta correspondente.
Recomenda-se que verifique os seguintes itens:
A1: Certifique-se de que os conectores do cabo estão firmemente conectados ao switch e ao dispositivo.
A2: Certifique-se de que o dispositivo conectado está ligado e funciona normalmente.
A3: O cabo deve ter menos de 100 metros de comprimento (328 pés).
Especificações Ambientais e Físicas
| Temperatura de Operação | 0˚C~40˚C (32˚F~104˚F) |
| Temperatura de Armazenamento | -40˚C~70˚C (-40˚F~158˚F) |
| Humidade de Operação | 10%~90% sem condensação |
| Humidade de Armazenamento | 5%~95% sem condensação |
Especificações Gerais
| Padrão | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.1p |
| Protocolo | CSMA/CD |
| Taxa de Transferência de Dados | Ethernet: 10Mbps (Half Duplex) 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) 200Mbps (Full Duplex) Gigabit Ethernet: 2000Mbps (Full Duplex) |
| Meio de Rede (Cabo) | 10Base-T: Cabo UTP categoria 3, 4, 5 (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) 100Base-TX: Cabo UTP categoria 5, 5e (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) 1000Base-T: Cabo UTP categoria 5e (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) |
| Interface | 5/8 Portas RJ45 de Auto-Negociação 10/100/1000Mbps |
| Indicadores LED | Energia, LED 10/100M, LED 1000M |
| Recursos Avançados | IGMP Snooping, QoS (Prioridade 802.1p/DSCP) |
| Método de Transferência | Store-and-Forward |
| Aprendizagem de Endereço MAC | Aprendizagem automática, envelhecimento automático |
| Taxa de Filtro de Frame | 10Base-T: 14881pps/Porta 100Base-Tx: 148810pps/Porta 1000Base-T: 1488095pps/Porta |
| Taxa de Encaminhamento de Frame | 10Base-T: 14881pps/Porta 100Base-Tx: 148810pps/Porta 1000Base-T: 1488095pps/Porta |
AVISOS DE SEGURANÇA
Não use este produto perto de água, por exemplo, numa cave húmida ou perto de uma piscina.
Evite usar este produto durante uma tempestade elétrica. Pode haver um risco remoto de choque elétrico causado por relâmpagos.
Aviso de Marcação CE
Este é um produto de classe B. Num ambiente doméstico, este produto pode causar interferência de rádio, caso em que o utilizador pode ser obrigado a tomar medidas adequadas.
DECLARAÇÃO DA FCC
Este equipamento foi testado e considerado em conformidade com os limites para um dispositivo digital de Classe B, de acordo com a parte 15 das Regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial numa instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e usado de acordo com as instruções, pode causar interferência prejudicial nas comunicações de rádio. No entanto, não há garantia de que não ocorrerá interferência numa instalação específica. Se este equipamento causar interferência prejudicial na receção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o utilizador é encorajado a tentar corrigir a interferência por uma ou mais das seguintes medidas:
- Reoriente ou reposicione a antena recetora.
- Aumente a separação entre o equipamento e o recetor.
- Conecte o equipamento numa tomada de um circuito diferente daquele ao qual o recetor está conectado.
- Consulte o revendedor ou um técnico de rádio/TV experiente para obter ajuda.
Este dispositivo está em conformidade com a parte 15 das Regras da FCC. A operação está sujeita às duas condições seguintes:
- Este dispositivo não pode causar interferência prejudicial.
- Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar operação indesejada.
Quaisquer alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do utilizador para operar o equipamento.
COPYRIGHT & MARCAS REGISTADAS
As especificações estão sujeitas a alterações sem aviso prévio.
é uma marca registada da TP-LINK TECHNOLOGIES CO., LTD. Outras marcas e nomes de produtos são marcas registadas ou marcas registadas dos seus respetivos detentores.
Nenhuma parte das especificações pode ser reproduzida de qualquer forma ou por qualquer meio ou usada para fazer qualquer derivado, como tradução, transformação ou adaptação, sem permissão da TP-LINK TECHNOLOGIES CO., LTD.
Copyright © 2015 TP-LINK TECHNOLOGIES CO., LTD. Todos os direitos reservados.
http://www.tp-link.com
Para mais informações, visite o nosso site: http://www.tp-link.com
