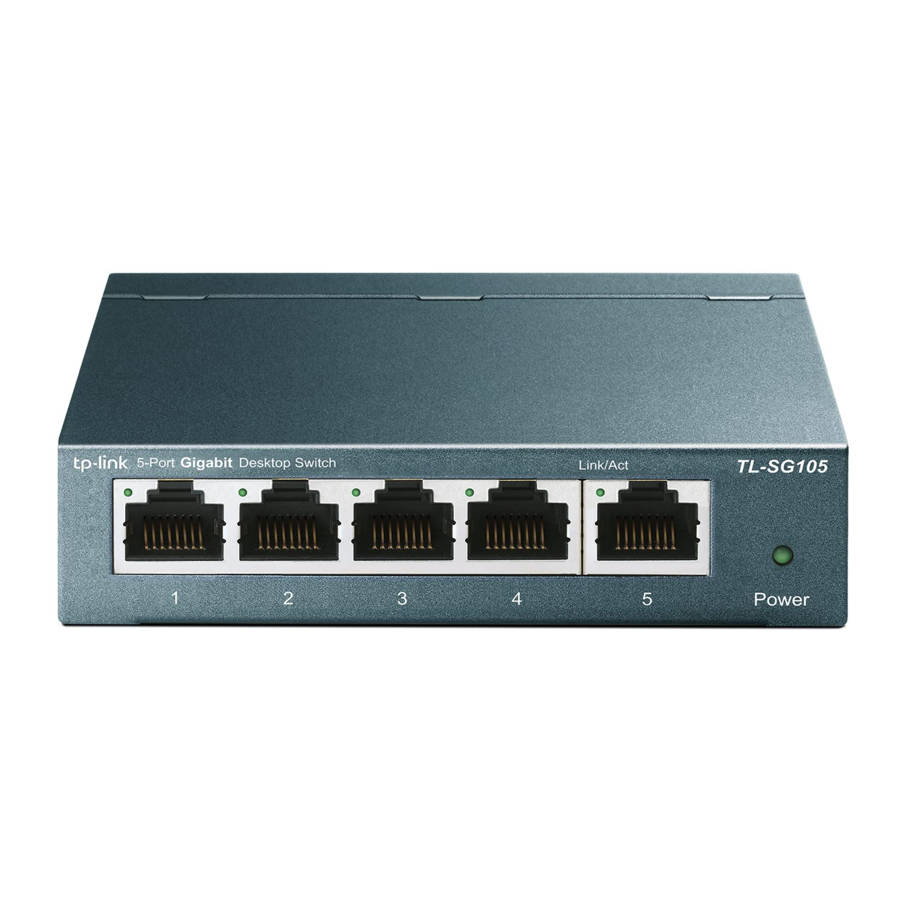

TP-Link TL-SG105, TL-SG108 - Przewodnik instalacji i rozwiązywania problemów przełącznika
Połączenie
Uwaga: Dla uproszczenia, w tym przewodniku jako przykład posłuży TL-SG108.
Wyjaśnienie LED
Często zadawane pytania (FAQ)
Dioda LED zasilania nie świeci się
Dioda LED zasilania powinna się świecić, gdy system zasilania działa normalnie. Jeśli dioda LED zasilania nie świeci się, sprawdź, co następuje:
A1: Upewnij się, że zasilacz jest prawidłowo podłączony do przełącznika ze źródłem zasilania.
A2: Upewnij się, że napięcie zasilania spełnia wymagania napięcia wejściowego przełącznika.
A3: Upewnij się, że źródło zasilania jest WŁĄCZONE.
P2. Ani dioda LED 1000M, ani dioda LED 10M/100M nie świecą się, gdy urządzenie jest podłączone do odpowiedniego portu.
Zaleca się sprawdzenie następujących elementów:
A1: Upewnij się, że złącza kabli są mocno włożone do przełącznika i urządzenia.
A2: Upewnij się, że podłączone urządzenie jest włączone i działa normalnie.
A3: Kabel musi mieć długość mniejszą niż 100 metrów (328 stóp).
Specyfikacje środowiskowe i fizyczne
| Temperatura pracy | 0˚C~40˚C (32˚F~104˚F) |
| Temperatura przechowywania | -40˚C~70˚C (-40˚F~158˚F) |
| Wilgotność podczas pracy | 10%~90% bez kondensacji |
| Wilgotność przechowywania | 5%~95% bez kondensacji |
Specyfikacje ogólne
| Standard | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.1p |
| Protokół | CSMA/CD |
| Szybkość transferu danych | Ethernet: 10Mbps (Half Duplex) 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) 200Mbps (Full Duplex) Gigabit Ethernet: 2000Mbps (Full Duplex) |
| Medium sieciowe (kabel) | 10Base-T: Kabel UTP kategorii 3, 4, 5 (maksymalnie 100m) EIA/TIA-568 100Ω STP (maksymalnie 100m) 100Base-TX: Kabel UTP kategorii 5, 5e (maksymalnie 100m) EIA/TIA-568 100Ω STP (maksymalnie 100m) 1000Base-T: Kabel UTP kategorii 5e (maksymalnie 100m) EIA/TIA-568 100Ω STP (maksymalnie 100m) |
| Interfejs | 5/8 10/100/1000Mbps Auto-Negotiation RJ45 Ports |
| Wskaźniki LED | Zasilanie, 10/100M LED, 1000M LED |
| Funkcje zaawansowane | IGMP Snooping, QoS (802.1p/DSCP Priority) |
| Metoda transferu | Store-and-Forward |
| Uczenie się adresów MAC | Automatyczne uczenie się, automatyczne starzenie |
| Szybkość filtrowania ramek | 10Base-T: 14881pps/Port 100Base-Tx: 148810pps/Port 1000Base-T: 1488095pps/Port |
| Szybkość przekazywania ramek | 10Base-T: 14881pps/Port 100Base-Tx: 148810pps/Port 1000Base-T: 1488095pps/Port |
WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Nie używaj tego produktu w pobliżu wody, na przykład w wilgotnej piwnicy lub w pobliżu basenu.
Unikaj używania tego produktu podczas burzy z wyładowaniami elektrycznymi. Istnieje niewielkie ryzyko porażenia prądem elektrycznym od uderzenia pioruna.
Ostrzeżenie dotyczące znaku CE
Jest to produkt klasy B. W środowisku domowym produkt ten może powodować zakłócenia radiowe, w którym to przypadku użytkownik może być zobowiązany do podjęcia odpowiednich środków.
OŚWIADCZENIE FCC
To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowane i używane zgodnie z instrukcjami, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń za pomocą jednego lub kilku z następujących środków:
- Zmień orientację lub położenie anteny odbiorczej.
- Zwiększ odległość między urządzeniem a odbiornikiem.
- Podłącz urządzenie do gniazdka w obwodzie innym niż ten, do którego podłączony jest odbiornik.
- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:
- To urządzenie nie może powodować szkodliwych zakłóceń.
- To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do obsługi urządzenia.
PRAWA AUTORSKIE I ZNAKI TOWAROWE
Specyfikacje mogą ulec zmianie bez powiadomienia.
jest zarejestrowanym znakiem towarowym TP-LINK TECHNOLOGIES CO., LTD. Inne marki i nazwy produktów są znakami towarowymi lub zarejestrowanymi znakami towarowymi odpowiednich właścicieli.
Żadna część specyfikacji nie może być powielana w jakiejkolwiek formie lub w jakikolwiek sposób ani wykorzystywana do tworzenia jakichkolwiek pochodnych, takich jak tłumaczenie, transformacja lub adaptacja, bez zgody TP-LINK TECHNOLOGIES CO., LTD.
Copyright © 2015 TP-LINK TECHNOLOGIES CO., LTD. Wszelkie prawa zastrzeżone.
http://www.tp-link.com
Aby uzyskać więcej informacji, odwiedź naszą stronę internetową: http://www.tp-link.com
