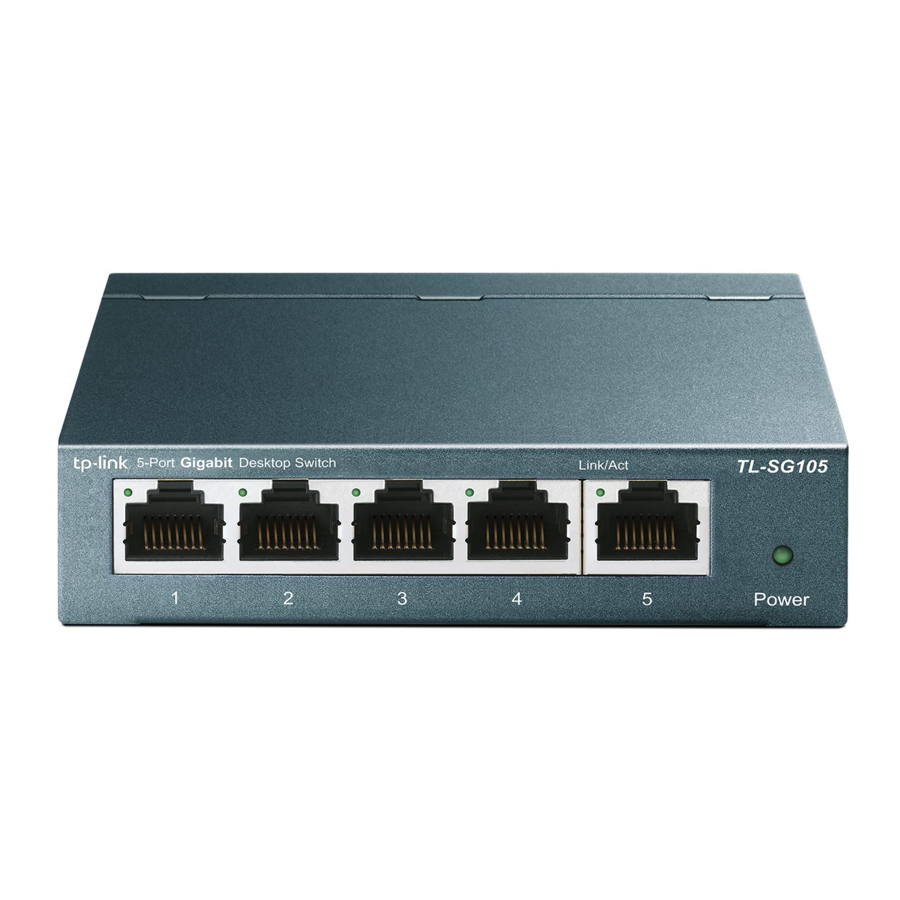

TP-Link TL-SG105, TL-SG108 - Panduan Instalasi dan Pemecahan Masalah Switch

Isi

1 Koneksi
2 Penjelasan LED
3 Pertanyaan yang Sering Diajukan (FAQ)
- 3.1 LED Daya tidak menyala
4 Spesifikasi Lingkungan dan Fisik
5 Spesifikasi Umum
6 PEMBERITAHUAN KESELAMATAN
7 Referensi
8 Unduh manual
9 Dalam Bahasa Lain

Koneksi

Koneksi Catatan: Untuk kesederhanaan, kita akan menggunakan TL-SG108 sebagai contoh di seluruh Panduan ini.

Penjelasan LED

Pertanyaan yang Sering Diajukan (FAQ)

LED Daya tidak menyala

LED Daya seharusnya menyala ketika sistem daya bekerja dengan normal. Jika LED Daya tidak menyala, silakan periksa sebagai berikut:
A1: Pastikan adaptor daya terhubung ke switch dengan sumber daya dengan benar.
A2: Pastikan voltase catu daya memenuhi persyaratan voltase input switch.
A3: Pastikan sumber daya dalam keadaan ON (hidup).

Q2. Baik LED 1000M maupun LED 10M/100M tidak menyala ketika perangkat terhubung ke port yang sesuai.
Disarankan agar Anda memeriksa item berikut:
A1: Pastikan konektor kabel terpasang dengan kuat ke switch dan perangkat.
A2: Pastikan perangkat yang terhubung dihidupkan dan berfungsi dengan normal.
A3: Kabel harus kurang dari 100 meter (328 kaki).

Spesifikasi Lingkungan dan Fisik

Suhu Operasi	0˚C~40˚C (32˚F~104˚F)
Suhu Penyimpanan	-40˚C~70˚C (-40˚F~158˚F)
Kelembaban Operasi	10%~90% non-kondensasi
Kelembaban Penyimpanan	5%~95% non-kondensasi

Spesifikasi Umum

Standar	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.1p
Protokol	CSMA/CD
Kecepatan Transfer Data	Ethernet: 10Mbps (Half Duplex) 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) 200Mbps (Full Duplex) Gigabit Ethernet: 2000Mbps (Full Duplex)
Media Jaringan (Kabel)	10Base-T: Kabel UTP kategori 3, 4, 5 (maksimum 100m) EIA/TIA-568 100Ω STP (maksimum 100m) 100Base-TX: Kabel UTP kategori 5, 5e (maksimum 100m) EIA/TIA-568 100Ω STP (maksimum 100m) 1000Base-T: Kabel UTP kategori 5e (maksimum 100m) EIA/TIA-568 100Ω STP (maksimum 100m)
Antarmuka	5/8 10/100/1000Mbps Port RJ45 Negosiasi Otomatis
Indikator LED	Daya, LED 10/100M, LED 1000M
Fitur Lanjutan	IGMP Snooping, QoS (Prioritas 802.1p/DSCP)
Metode Transfer	Store-and-Forward
Pembelajaran Alamat MAC	Pembelajaran otomatis, penuaan otomatis
Kecepatan Filter Bingkai	10Base-T: 14881pps/Port 100Base-Tx: 148810pps/Port 1000Base-T: 1488095pps/Port
Kecepatan Penerusan Bingkai	10Base-T: 14881pps/Port 100Base-Tx: 148810pps/Port 1000Base-T: 1488095pps/Port

PEMBERITAHUAN KESELAMATAN

Jangan gunakan produk ini di dekat air, misalnya, di ruang bawah tanah yang basah atau di dekat kolam renang.
Hindari penggunaan produk ini selama badai listrik. Mungkin ada risiko kecil sengatan listrik dari petir.

Peringatan Tanda CE
Ini adalah produk kelas B. Dalam lingkungan rumah tangga, produk ini dapat menyebabkan interferensi radio, dalam hal ini pengguna mungkin diminta untuk mengambil tindakan yang memadai.

PERNYATAAN FCC
Peralatan ini telah diuji dan dinyatakan memenuhi batasan untuk perangkat digital Kelas B, sesuai dengan bagian 15 dari Aturan FCC. Batasan ini dirancang untuk memberikan perlindungan yang wajar terhadap interferensi berbahaya dalam instalasi perumahan. Peralatan ini menghasilkan, menggunakan, dan dapat memancarkan energi frekuensi radio dan, jika tidak dipasang dan digunakan sesuai dengan petunjuk, dapat menyebabkan interferensi berbahaya pada komunikasi radio. Namun, tidak ada jaminan bahwa interferensi tidak akan terjadi dalam instalasi tertentu. Jika peralatan ini menyebabkan interferensi berbahaya pada penerimaan radio atau televisi, yang dapat ditentukan dengan mematikan dan menghidupkan peralatan, pengguna dianjurkan untuk mencoba memperbaiki interferensi dengan satu atau beberapa tindakan berikut:

Reorientasi atau relokasi antena penerima.
Tingkatkan jarak antara peralatan dan penerima.
Hubungkan peralatan ke stopkontak pada sirkuit yang berbeda dari yang terhubung ke penerima.
Konsultasikan dengan dealer atau teknisi radio/TV berpengalaman untuk mendapatkan bantuan.

Perangkat ini mematuhi bagian 15 dari Aturan FCC. Pengoperasian tunduk pada dua kondisi berikut:

Perangkat ini tidak boleh menyebabkan interferensi berbahaya.
Perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.

Setiap perubahan atau modifikasi yang tidak secara tegas disetujui oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan.

HAK CIPTA & MEREK DAGANG
Spesifikasi dapat berubah tanpa pemberitahuan. adalah merek dagang terdaftar dari TP-LINK TECHNOLOGIES CO., LTD. Merek dan nama produk lain adalah merek dagang atau merek dagang terdaftar dari pemiliknya masing-masing.
Tidak ada bagian dari spesifikasi yang boleh direproduksi dalam bentuk apa pun atau dengan cara apa pun atau digunakan untuk membuat turunan apa pun seperti terjemahan, transformasi, atau adaptasi tanpa izin dari TP-LINK TECHNOLOGIES CO., LTD.
Hak Cipta © 2015 TP-LINK TECHNOLOGIES CO., LTD. Semua hak dilindungi undang-undang.
