TP-Link Tapo S500D - Guia de Início Rápido do Interruptor Dimmer Inteligente Wi-Fi

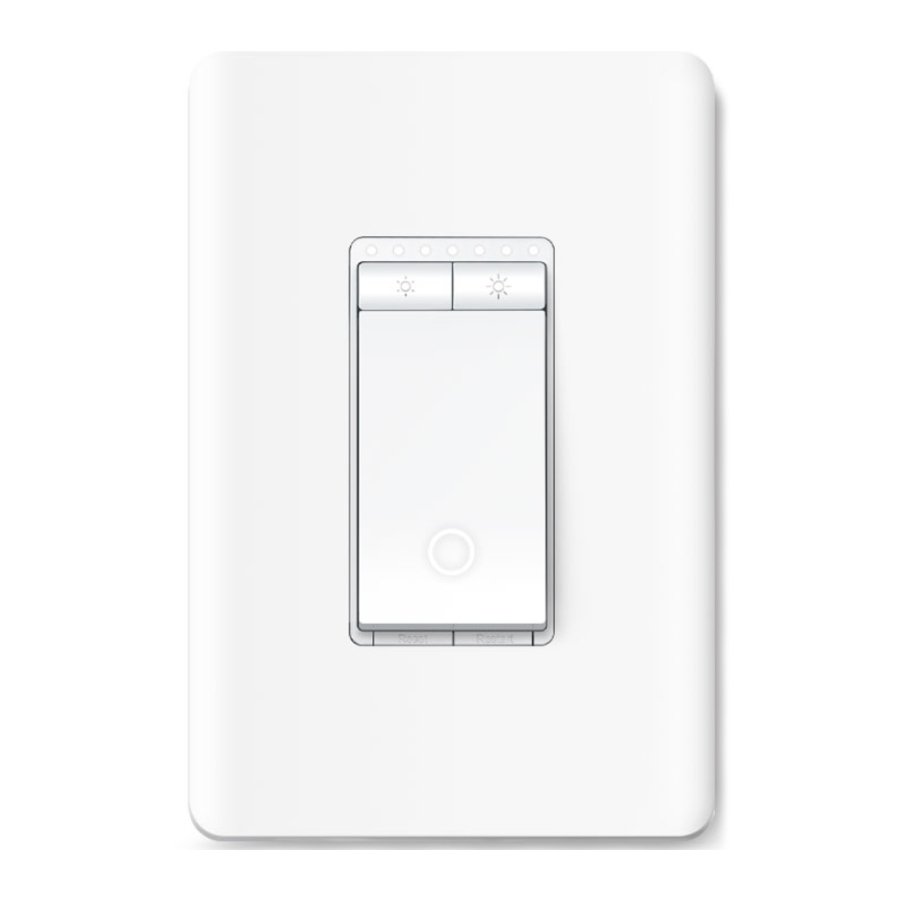

Introdução do Produto

O interruptor dimmer inteligente Tapo liga e diminui as luzes automaticamente, poupando-lhe esforço e contas de eletricidade.

Ligue o Seu Interruptor

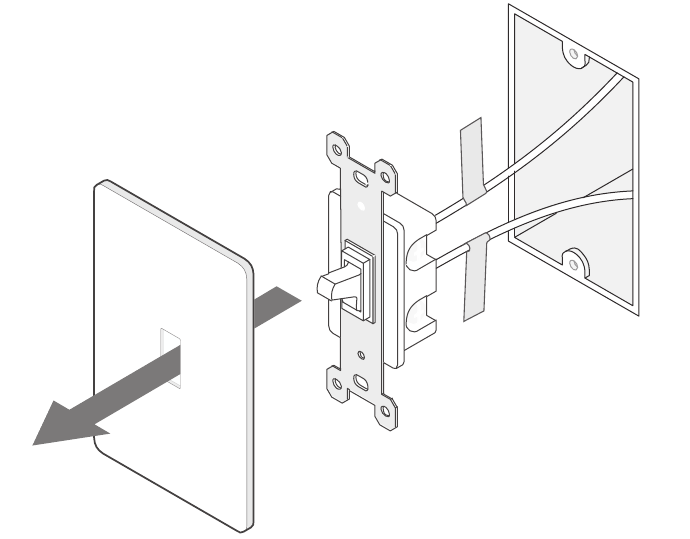

1. Desligue o disjuntor. Em seguida, remova a placa de parede antiga do interruptor de parede e etiquete os fios de Terra e Neutro.

   Terra: Geralmente verde ou cobre.
   Neutro: Geralmente branco e não conectado ao interruptor comum.
   Fase: Geralmente preto e proveniente do disjuntor.
   Carga: Geralmente preto. Uma extremidade está conectada à luz. Se não tiver a certeza, consulte um eletricista qualificado.
2. Desconecte os fios do interruptor antigo.

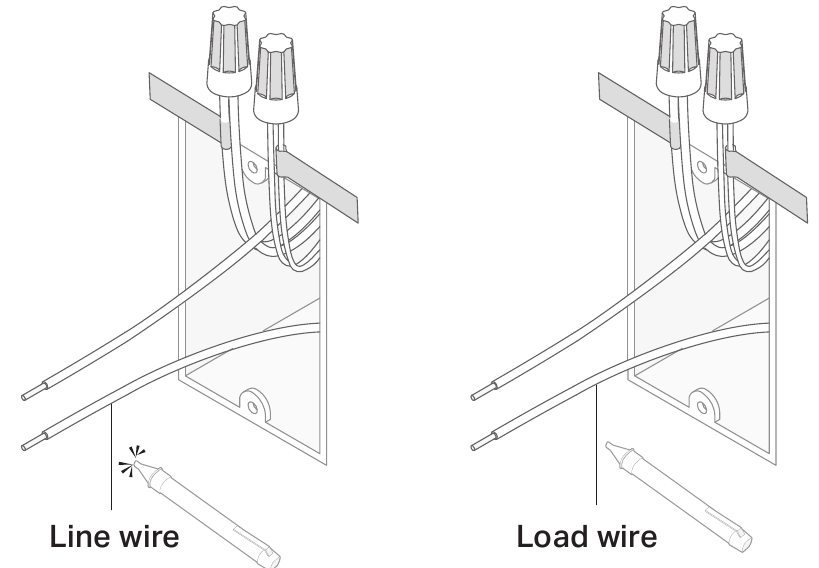

3. Identifique os fios de Fase e Carga.
   1. Ligue o disjuntor. Use um detetor de tensão para identificar o fio energizado (fio de Fase).

      Tenha cuidado para evitar choques elétricos.
   2. Desligue o disjuntor. Etiquete os fios de Fase e Carga.

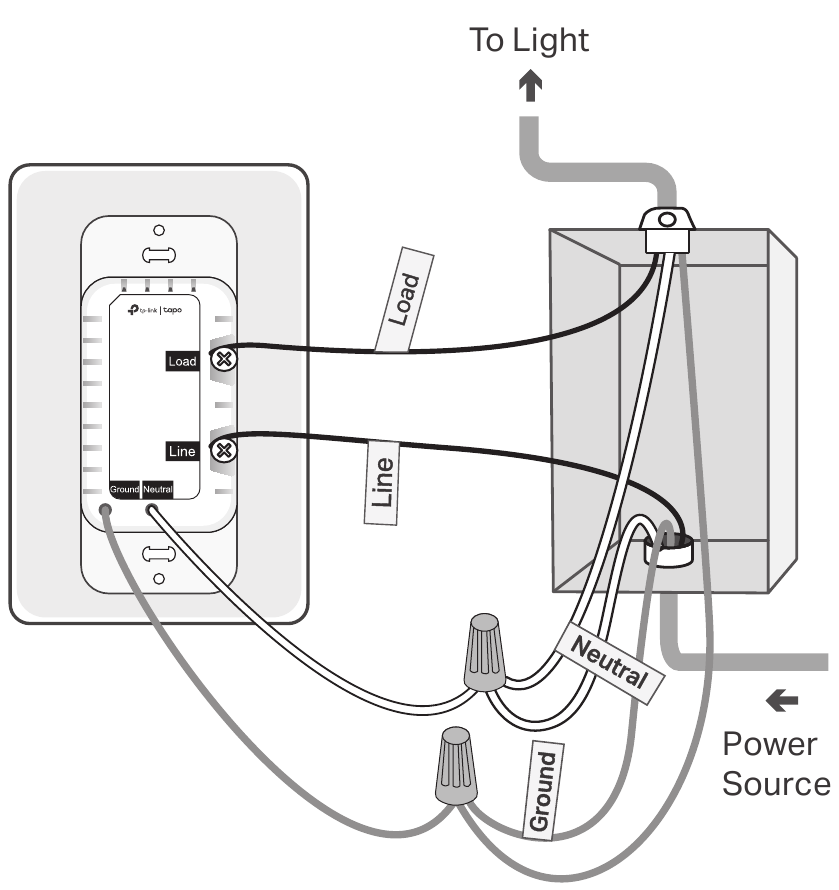

4. Conecte os fios ao interruptor dimmer inteligente como mostrado abaixo.

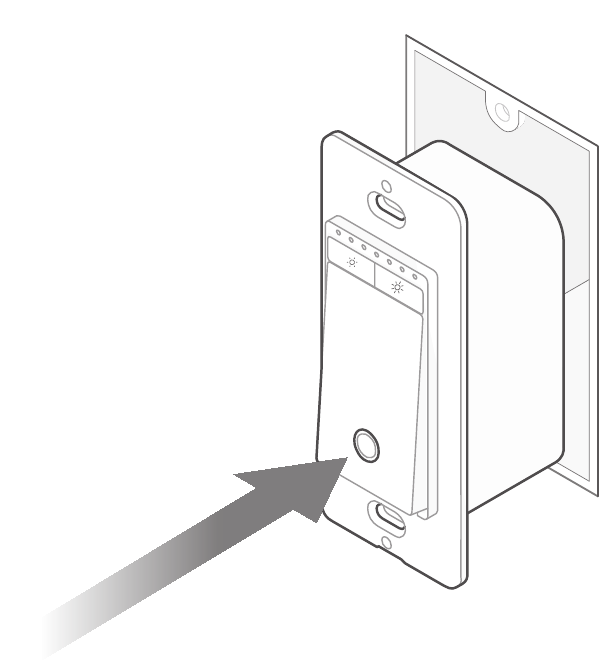

5. Alinhe o interruptor com os orifícios de montagem. Fixe-o com parafusos.

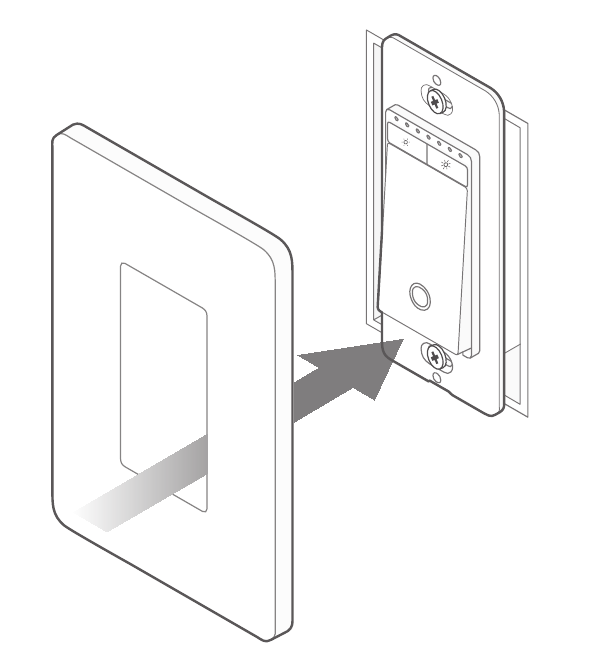

6. Coloque a placa de parede e ligue o disjuntor. Em seguida, a cablagem está concluída.
   Vire a página para concluir a configuração.


Configure o Seu Interruptor

PASSO 1: DESCARREGAR A APLICAÇÃO

Obtenha a aplicação Tapo na App Store ou no Google Play.

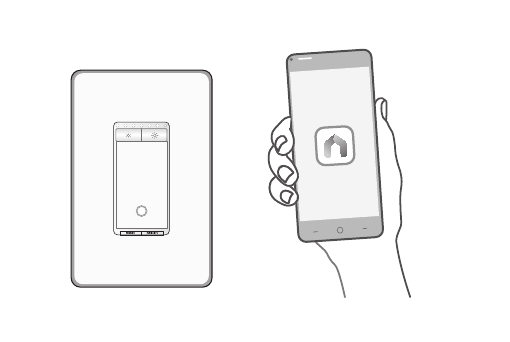

PASSO 2: CONFIGURAR

Toque no botão na aplicação. Selecione Interruptores e, em seguida, o seu modelo. Siga as instruções passo a passo da aplicação para configurar o seu interruptor inteligente.

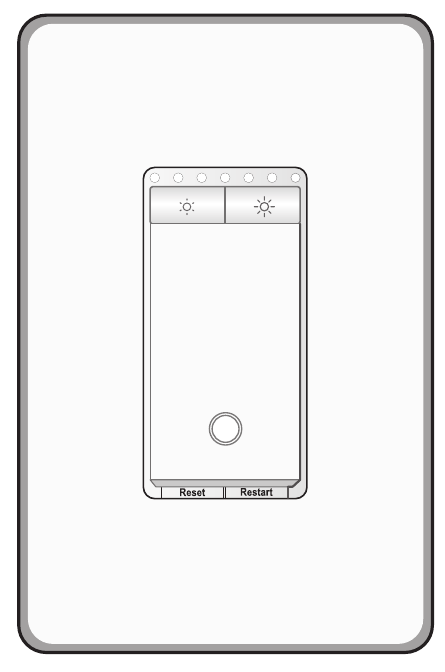

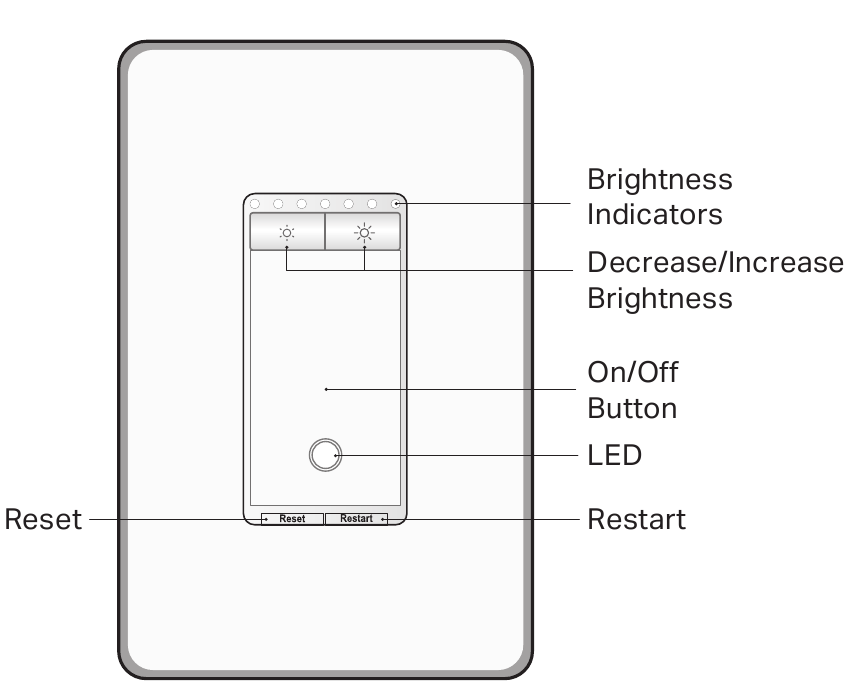

Aparência

Explicações dos Botões

	Diminua ou aumente o brilho.
Repor	Pressione e mantenha pressionado por cerca de 5s para repor o Wi-Fi, mantendo outras configurações. Pressione e mantenha pressionado por cerca de 10s para restaurar o seu interruptor para as configurações predefinidas de fábrica.
Reiniciar	Pressione para reiniciar o seu interruptor.

Estado do LED

Especificações

Classificação: 120 V~ 60 Hz
Carga: 300 W Incandescente, 150 W LED
Temperatura de operação: 0~40 ℃
Método de montagem incluído: Montado independentemente
(Apenas na posição vertical);
Controlo de operação, Ação do Tipo 1
Grau de Poluição 2, Tensão de Impulso Nominal 2500 V
Classe de Software A, Tipo NEMA 1.Y

Alta Tensão - Desconecte a fonte de alimentação antes de efetuar a manutenção

Aviso de Segurança

Antes de instalar, efetuar a manutenção ou remover o interruptor, leia e siga todas as precauções de segurança, incluindo as seguintes:

•
  Risco de Choque Elétrico – Mais do que um interruptor de desconexão pode ser necessário para desenergizar o equipamento antes de efetuar a manutenção. Um disjuntor que desconecte o condutor de Fase e Neutro simultaneamente é adequado. Certifique-se de que a energia está desligada no disjuntor antes de remover ou instalar qualquer interruptor. Use um testador de tensão sem contacto para garantir que a energia está desligada.
• O Interruptor Inteligente deve ser instalado e usado de acordo com o Código Elétrico Nacional (NEC) ou o seu código elétrico local. Se não estiver familiarizado com estes códigos e requisitos, ou não se sentir confortável para realizar a instalação, consulte um eletricista qualificado.
• Não instale o Interruptor Inteligente com as mãos molhadas ou quando estiver em pé sobre superfícies molhadas ou húmidas.
• Instale apenas numa caixa de tomada listada pela UL adequada (dimensões adequadas: A > 2,95 pol./75 mm, L > 1,81 pol./46 mm, P > 2 pol./51 mm).
• Aperte os parafusos do terminal até 13 lbf-in.

Precisa de ajuda?
Visite www.tp-link.com/support para suporte técnico, guias do utilizador, FAQs, garantia e mais informações.
