TP-Link Tapo S500D - Ghid de pornire rapidă pentru întrerupătorul inteligent Wi-Fi cu variator

Introducere produs

Întrerupătorul inteligent cu variator Tapo pornește și reglează automat lumina, economisindu-vă efort și facturi la electricitate.

Conectați întrerupătorul

1. Opriți întrerupătorul de circuit. Apoi scoateți placa veche a întrerupătorului de perete și etichetați firele de Împământare și Neutru.

   Împământare: De obicei, verde sau cupru.
   Neutru: De obicei, alb și nu este conectat la întrerupătorul normal.
   Linie: De obicei, negru și vine de la întrerupătorul de circuit.
   Sarcină: De obicei, negru. Un capăt este conectat la lumină. Dacă nu sunteți sigur, consultați un electrician calificat.
2. Deconectați firele de la întrerupătorul vechi.
3. Identificați firele de Linie și Sarcină.
   1. Porniți întrerupătorul de circuit. Utilizați un detector de tensiune pentru a identifica firul sub tensiune (Firul de linie).

      Aveți grijă să evitați șocurile electrice.
   2. Opriți întrerupătorul de circuit. Etichetați firele de Linie și Sarcină.
4. Conectați firele la întrerupătorul inteligent cu variator așa cum se arată mai jos.

5. Aliniați întrerupătorul cu găurile de montare. Fixați-l cu șuruburi.

6. Atașați placa de perete și porniți întrerupătorul de circuit. Apoi cablarea este terminată.
   Întoarceți pagina pentru a finaliza configurarea.


Configurați întrerupătorul

PASUL 1: DESCARCĂ APLICAȚIA

Obțineți aplicația Tapo din App Store sau Google Play.

PASUL 2: CONFIGURARE

Apăsați butonul din aplicație. Selectați Switches (Întrerupătoare) și apoi modelul dvs. Urmați instrucțiunile pas cu pas din aplicație pentru a configura întrerupătorul inteligent.

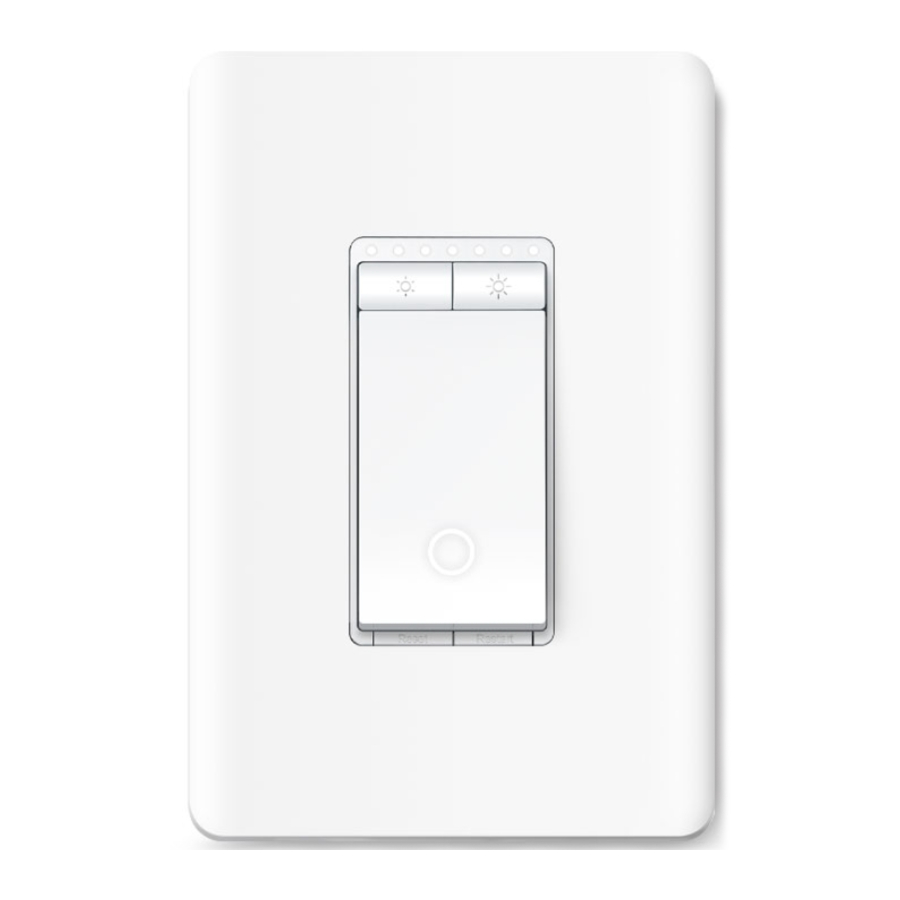

Aspect

Explicații butoane

	Reduceți sau creșteți luminozitatea.
Reset	Apăsați și mențineți apăsat timp de aproximativ 5 secunde pentru a reseta Wi-Fi în timp ce păstrați alte setări. Apăsați și mențineți apăsat timp de aproximativ 10 secunde pentru a restabili setările implicite din fabrică ale întrerupătorului.
Restart	Apăsați pentru a reporni întrerupătorul.

Stare LED

Specificații

Tensiune nominală: 120 V~ 60 Hz
Sarcină: 300 W Incandescent, 150 W LED
Temperatură de funcționare: 0~40 ℃
Metoda de montare inclusă: Montat independent
(Poziție numai verticală);
Control de operare, acțiune de tip 1
Grad de poluare 2, tensiune nominală de impuls 2500 V
Clasa de software A, NEMA Tip 1.Y

Tensiune înaltă - Deconectați sursa de alimentare înainte de service

Notificare de siguranță

Înainte de a instala, repara sau scoate întrerupătorul, citiți și urmați toate măsurile de siguranță, inclusiv următoarele:

•
  Risc de șoc electric - Poate fi necesar mai mult de un întrerupător de deconectare pentru a scoate echipamentul de sub tensiune înainte de service. Un întrerupător de circuit care deconectează simultan conductorul de linie și neutru este adecvat. Asigurați-vă că alimentarea este oprită la întrerupătorul de circuit înainte de a scoate sau instala orice întrerupător. Utilizați un tester de tensiune fără contact pentru a vă asigura că alimentarea este oprită.
• Întrerupătorul inteligent trebuie instalat și utilizat în conformitate cu Codul Electric Național (NEC) sau cu codul electric local. Dacă nu sunteți familiarizat cu aceste coduri și cerințe sau nu vă simțiți confortabil să efectuați instalarea, consultați un electrician calificat.
• Nu instalați întrerupătorul inteligent cu mâinile ude sau când stați pe suprafețe umede sau ude.
• Instalați numai într-o cutie de priză adecvată listată UL (dimensiuni adecvate: H > 2,95 in./75 mm, L > 1,81 in./46 mm, A > 2 in./51 mm).
• Strângeți șuruburile terminalelor la 13 lbf-in.

Aveți nevoie de ajutor?
Vizitați www.tp-link.com/support pentru asistență tehnică, ghiduri de utilizare, întrebări frecvente, garanție și mai multe informații.
