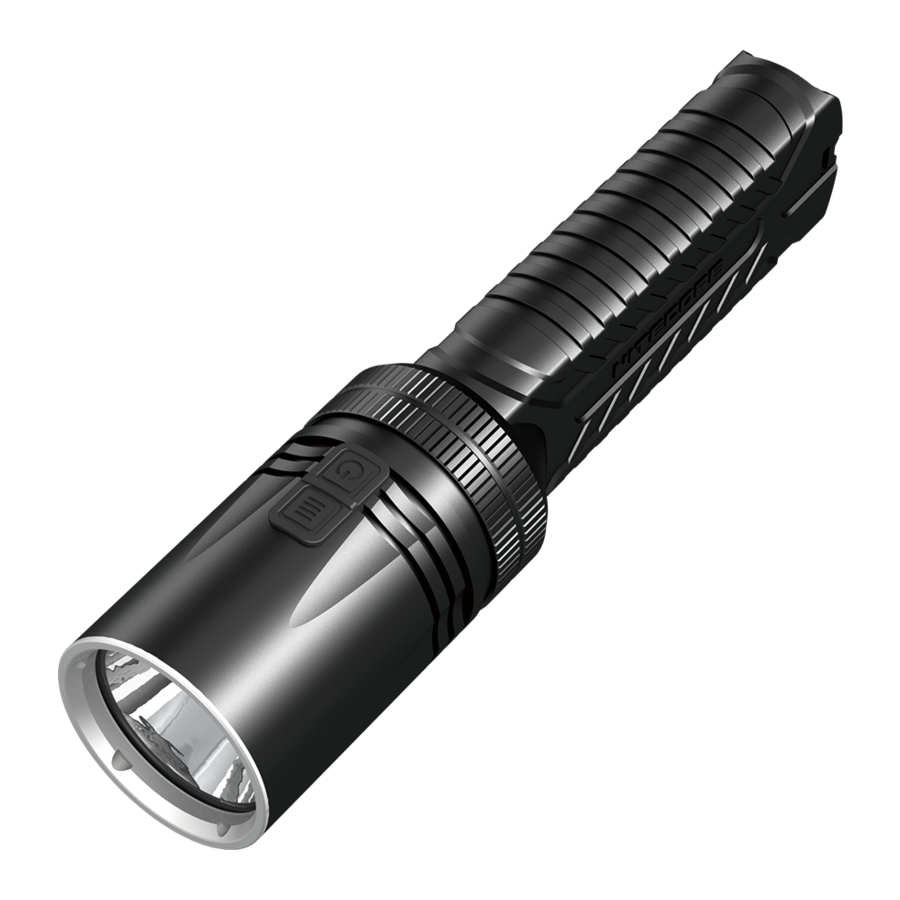

Nitecore EA42 - Kõrge intensiivsusega prožektori kasutusjuhend
- 1 Patareide paigaldamine
- 2 Tehnilised parameetrid
- 3 Omadused
- 4 Kasutusjuhend
- 5 Sisse/välja lülitamine
- 6 Heleduse taseme muutmine
- 7 Otsene juurdepääs Turbo/Ultralow režiimile
- 8 Positsioneerimine
- 9 Lukustus/avamine
- 10 Toite näpunäited
- 11 Juurdepääs spetsiaalsetele režiimidele (Strobe/ Beacon / SOS)
- 12 ATR (täiustatud temperatuuri reguleerimine)
- 13 Patareide vahetamine
- 14 Hooldus
- 15 Garantiiteenus
- 16 Viited
- 17 Laadi alla juhend
- 18 Teistes keeltes
Patareide paigaldamine
Tehnilised parameetrid
| FL1 STANDARD | TURBO | HIGH | MID | LOW | UTRALOW | STROBE | SOS | BEACON |
 | 1800 LUMENS | 850 LUMENS | 300 LUMENS | 55 LUMENS | 1 LUMEN | 1800 LUMENS | 1800 LUMENS | 1800 LUMENS |
 | *30min | 1h45min | 4h45min | 20h | 280h | ─ | ─ | ─ |
 | 353m | 259m | 152m | 63m | 10m | ─ | ─ | ─ |
 | 31200cd | 16700cd | 5750cd | 1000cd | 25cd | ─ | ─ | ─ |
 | 1.5m (löögikindel) | |||||||
 | IPX8, 2m (veekindel JA sukeldatav) | |||||||
MÄRKUS: Ülaltoodud andmed on mõõdetud vastavalt rahvusvahelistele taskulampide testimise standarditele ANSI/ NEMA FL1, kasutades 4×1,2 V 2450 mAh AA Ni-MH patareisid laboritingimustes. Andmed võivad tegelikus kasutuses veidi erineda patarei tüübi, individuaalsete kasutusharjumuste ja keskkonnategurite tõttu.
* Turbo režiimi tööaeg on testimise tulemus enne temperatuuri reguleerimise algust.
Omadused
- AA patareitoitega kõrge intensiivsusega prožektor
- Kasutab CREE XHP35 HD LED-i maksimaalse väljundvõimsusega 1800 luumenit
- Integreeritud "Precision Digital Optics Technology" tagab äärmise reflektori jõudluse
- Sellel on maksimaalne valgusvihu intensiivsus 31 200 cd ja viskekaugus 353 meetrit
- Kahe lülitiga on kasutajasõbralik liides
- Valikuliselt 5 heledustaset ja 3 spetsiaalset režiimi
- Kõrge efektiivsusega trükkplaat tagab kuni 280 tunni tööaja
- Lülitite all olev toiteindikaator näitab aku järelejäänud energiat (patendi nr: ZL201220057767.4)
- Sisseehitatud täiustatud temperatuuri reguleerimise moodul
- Karastatud üliselge mineraalklaas peegeldusvastase kattega
- Pea on valmistatud lennukiklassi alumiiniumisulamist, millel on HAIII sõjaväelise klassi kõva anodeeritud viimistlus
- Toru on valmistatud polükarbonaadist (PC)
- Veekindel vastavalt IPX8-le (kaks meetrit sukeldatav)
- Löögikindel kuni 1,5 meetrit
| Mõõtmed | Tarvikud |
| Pikkus: 168mm (6.61") | Kvaliteetne kabuur, kaelapael, varu O-rõngas |
| Pea läbimõõt: 40mm (1.57") | |
| Saba küljepikkus: 34.6mm×19.6mm (1.36"×0.77") | |
| Kaal: 127.7g (4.5oz) |
Patarei valikud
| SUURUS | Nimipinge | Ühilduv | |
| Ni-MH patarei | AA | 1.2V | Y (soovitatav) |
| Leelispatarei | AA | 1.5V | Y |
| Primaarne AA liitiumpatarei | L91 | 1.5V | N |
| Laetav Li-ion patarei | 14500 | 3.7V | N |
MÄRKUS: Leelispatareide kasutamisel ei pruugi Turbo režiim (1800 luumenit) olla kättesaadav. Palun valige kvaliteetsed leelispatareid, vastasel juhul võib see Turbo režiimis põhjustada ootamatu väljalülitumise.
Kasutusjuhend
Patareide paigaldamine
- Lõdvendage kinnitusrõngast, mis ühendab pea ja toru, ning tõmmake toru välja, nagu on näidatud alloleval diagrammil
- Veenduge, et patareid on sisestatud nii, et negatiivsed (-) otsad on suunatud vedru poole.
- Pärast patareide paigaldamist pange pea ja korpuse toru kokku, joondades hoolikalt korpuse toru tihvtid valguspea tagaküljel olevate soontega. Seejärel keerake kinnitusrõngast ja pingutage seda.
MÄRKUS: Pärast patareide paigaldamist vilgub lülitite all olev toiteindikaator, et näidata aku pinget. Lisateavet leiate selle juhendi jaotisest "Toite näpunäited".
- Ärge segage laetavaid ja mittelaetavaid patareisid.
- Ärge segage erinevat tüüpi/kaubamärkide patareisid.
- Veenduge, et patareid on õigesti sisestatud. EA42 ei tööta, kui patareid on valesti sisestatud.
- Kui taskulampi hoitakse seljakotis, lukustage EA42, et vältida taskulambi juhuslikku aktiveerimist; Kui seda ei kasutata pikema aja jooksul, eemaldage kõik patareid, et vältida patarei lekkimist.
Sisse/välja lülitamine
Sisselülitamine: Kui tuli on välja lülitatud, puudutage tule sisselülitamiseks sisse/välja lülitit.
Väljalülitamine: Kui tuli on sisse lülitatud, puudutage tule väljalülitamiseks uuesti sisse/välja lülitit.
Heleduse taseme muutmine
Kui tuli on sisse lülitatud, puudutage režiimilülitit, et liikuda läbi "Ultralow-Low-Mid-High-Turbo". (EA42 jätab meelde oma varem kasutatud heledustaseme ja naaseb selle juurde järgmisel sisselülitamisel. Kui patareid uuesti paigaldatakse, lähtestatakse tuli ülimadalale.)
Otsene juurdepääs Turbo/Ultralow režiimile
Otsene juurdepääs Ultralow režiimile: Kui tuli on välja lülitatud, vajutage ja hoidke 1 sekund sisse/välja lülitit, et siseneda Ultralow režiimi.
Otsene juurdepääs Turbo režiimile: Kui tuli on välja lülitatud, vajutage ja hoidke 1 sekund režiimilülitit, et aktiveerida Turbo režiim. Hoidke režiimilülitit all ja tuli lülitub hetkelisele Turbo režiimile, mis lülitub vabastamisel välja.
Kui tuli on sisse lülitatud, vajutage ja hoidke režiimilülitit all, et hetkeks aktiveerida Turbo režiim. Pärast vabastamist naaseb tuli oma eelmisele heledustasemele.
Positsioneerimine
- Kui tuli on sisse lülitatud, vajutage ja hoidke sisse/välja lülitit all, et tuli välja lülitada ja aktiveerida positsioneerimisfunktsioon
- Sinine indikaator kahe lüliti all vilgub iga 2 sekundi järel, et signaalida tule asukohta.
- Kui positsioneerimistuli on sisse lülitatud, on ooteaeg umbes 6 kuud; Kui positsioneerimistuli on välja lülitatud, on ooteaeg umbes 1 aasta.
- Positsioneerimistule väljalülitamiseks puudutage kas sisse/välja lülitit, mis lülitab tule sisse, või puudutage režiimilülitit, mis aktiveerib toiteindikaatori.
Lukustus/avamine
Lukustus: Lukustusrežiim on loodud selleks, et vältida tule juhuslikku aktiveerimist. Lukustusrežiimi sisenemiseks vajutage ja hoidke mõlemat lülitit samaaegselt all, kuni tuli üks kord vilgub ja välja lülitub. Lukustusrežiimis ei reageeri tuli ühelegi lüliti vajutusele. Positsioneerimistuli on samuti välja lülitatud.
Avamine: Lukustusrežiimist väljumiseks vajutage ja hoidke mõlemat lülitit all, kuni tuli uuesti sisse lülitub.
Toite näpunäited
Kui tuli on välja lülitatud, puudutage režiimilülitit üks kord, et aktiveerida lülitite all olev sisseehitatud toiteindikaator. Toiteindikaator vilgub, et näidata aku järelejäänud energiat:
- 3 vilkumist näitavad aku taset üle 50%.
- 2 vilkumist näitavad aku taset alla 50%.
- 1 vilkumine näitab aku taset alla 10%.
MÄRKUS: Kui tuli on kasutusel, vilgub indikaator aeglaselt, kui aku tase on alla 50%, ja vilgub kiiresti, kui aku tase on alla 10%.
Juurdepääs spetsiaalsetele režiimidele (Strobe/ Beacon / SOS)
Kui tuli on välja lülitatud, puudutage kaks korda järjest režiimilülitit, et lülitada sisse Strobe. Puudutage uuesti režiimilülitit, et liikuda läbi Beacon-SOS-Strobe. Spetsiaalsetest režiimidest väljumiseks lülitage tuli välja.
ATR (täiustatud temperatuuri reguleerimine)
Täiustatud temperatuuri reguleerimise mooduliga reguleerib EA42 oma väljundit ja kohandub ümbritseva keskkonnaga, säilitades optimaalse jõudluse.
Patareide vahetamine
Kui aku tase on madal, vilgub sinine toiteindikaator kiiresti, tule väljund muutub tuhmiks ja/või režiimilüliti ei suuda enam heledust reguleerida. Sellistes olukordades tuleks patareid välja vahetada.
Hooldus
Iga 6 kuu järel tuleks keermed puhastada puhta lapiga, millele järgneb õhuke kiht silikoonipõhist määrdeainet.
Garantiiteenus
Kõikidele NITECORE ® toodetele kehtib kvaliteedigarantii. DOA/defektseid tooteid saab vahetada uute vastu kohaliku edasimüüja/müüja kaudu 15 päeva jooksul alates ostukuupäevast. Pärast 15 päeva parandatakse kõik defektsed / talitlushäiretega NITECORE ® tooted tasuta 60 kuu jooksul alates ostukuupäevast. Pärast 60 kuud kehtib piiratud garantii, mis katab töö- ja hoolduskulud, kuid mitte tarvikute või varuosade maksumust.
Garantii tühistatakse kõigil järgmistel juhtudel:
- Toode(d) on volitamata isikute poolt lahti võetud, rekonstrueeritud ja/või muudetud.
- Toode(d) on kahjustatud ebaõige kasutamise tõttu. (st vale polaarsusega paigaldus)
- Toode(d) on kahjustatud patareide lekkimise tõttu.
※ NITECORE ® toodete ja teenuste uusima teabe saamiseks võtke ühendust oma riikliku NITECORE ® edasimüüjaga või saatke e-kiri aadressile service@nitecore.com. Kõigi tooteandmete muudatuste korral on ülimuslik Nitecore'i ametlik veebisait.
SYSMAX Industry Co.,Ltd.
TEL: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Address: Rm 2601-06, Central Tower, No.5 Xiancun Road, Tianhe District, Guangzhou, 510623, Guangdong, China
Täname, et ostsite NITECORE!
Palun leidke meid Facebookist: NITECORE Flashlight
Viited
Laadi alla juhend
Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.
Laadi alla Nitecore EA42 - Kõrge intensiivsusega prožektori kasutusjuhend
