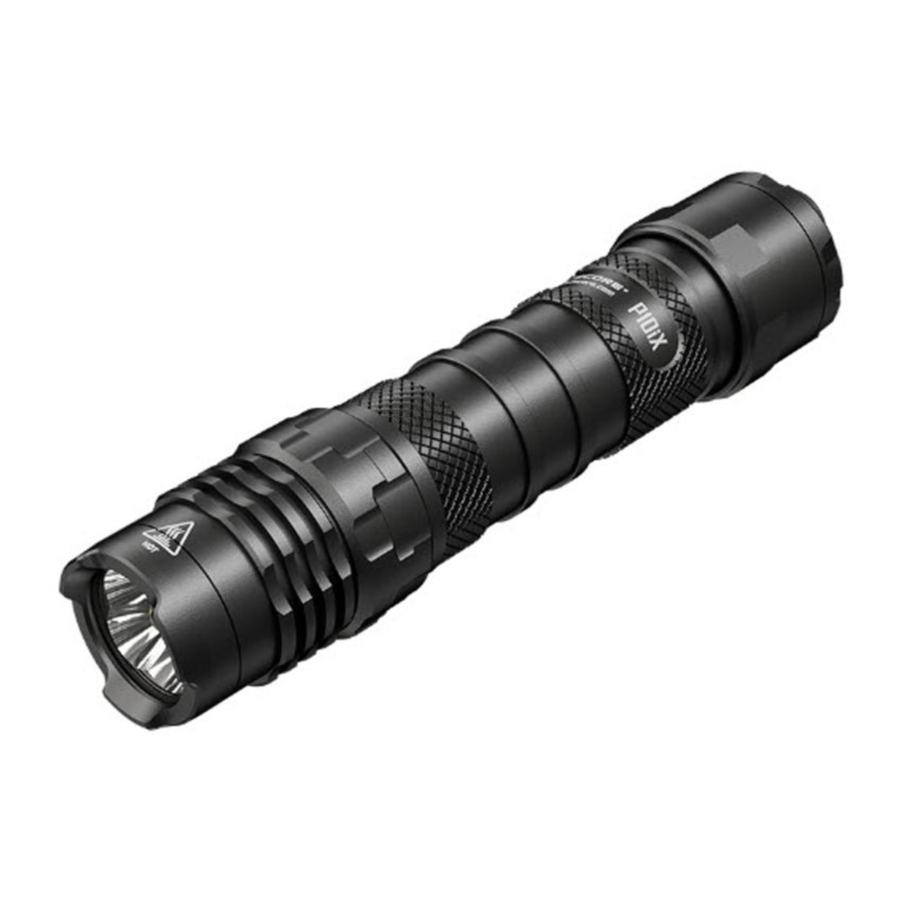

Nitecore P10iX - i-Generation 21700 Ülikompaktse taskulambi kasutusjuhend

Sisu

1 Aku paigaldamine
2 Laadimisfunktsioon
3 Omadused
4 Tehnilised andmed
5 Lisatarvikud
6 Aku valikud
7 Tehnilised andmed
8 Kasutusjuhend
9 Hooldus
10 Laadi alla juhend
11 Teistes keeltes

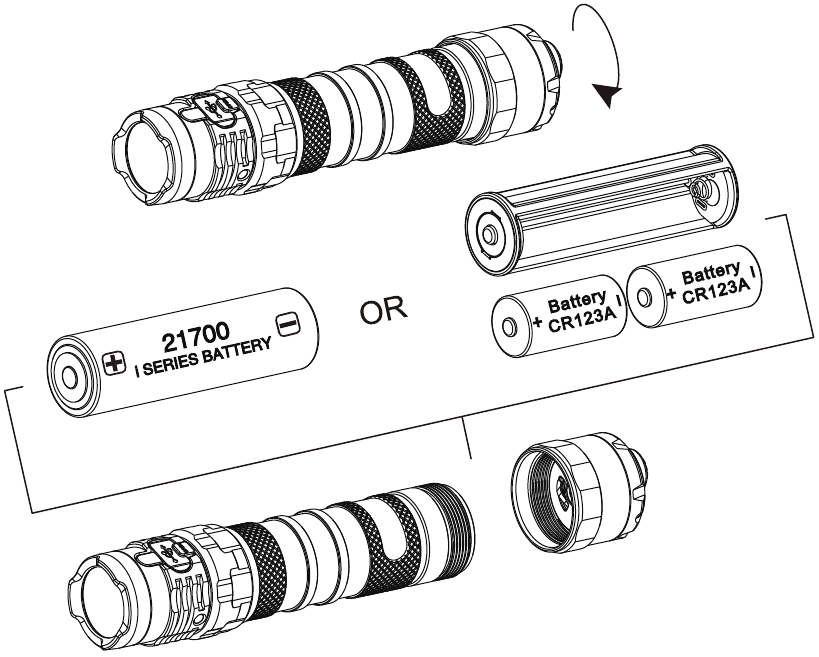

Aku paigaldamine

MÄRKUS:
Palun eemaldage isolatsioonikile enne esimest kasutamist.

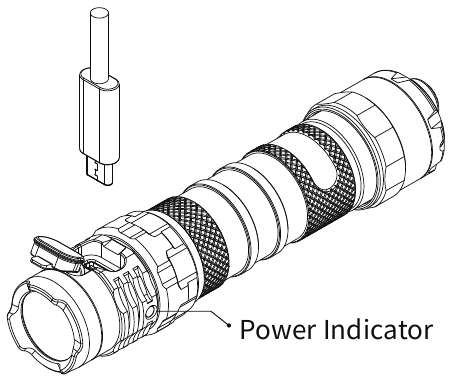

Laadimisfunktsioon

Omadused

Kasutab 4 x CREE XP-L2 V6 LED-i maksimaalse valgusvooga 4000 luumenit
Optiline süsteem koos kristallkatte ja "Precision Digital Optics Technology" (PDOT) ("Täppisdigitaalse optika tehnoloogia") tehnoloogiaga
Maksimaalne valguskiire tugevus 6250cd ja maksimaalne valgusvihk 158 meetrit
Väga tõhus konstantse voolu vooluring tagab stabiilse väljundi kuni 350 tunniks
Kaks sabalülitit võimaldavad intuitiivset kasutamist taktikaliste rakenduste jaoks
STROBE READY™ tehnoloogia võimaldab kiiret juurdepääsu STROBE režiimile (vilkurežiim) (Patent nr. ZL201320545349.4)
STROBE režiim (vilkurežiim) kasutab tugevama uimastava efekti saavutamiseks juhuslikult muutuvaid sagedusi
Saadaval on taktikaline režiim (Tactical Mode) ja igapäevane režiim (Daily Mode)
Intelligentne Li-ion aku laadimisahel USB-C pordiga
NITECORE 21700 Li-ion aku komplektis (NL2150HPi 5000mAh)
Laadimispesa kõrval olev toiteindikaator näitab aku järelejäänud laetust
Toiteindikaator võib kuvada aku pinget (±0.1V)
Sisseehitatud täiustatud temperatuuri reguleerimise (ATR) moodul (Patent nr. ZL201510534543.6)
Kahepoolse kriimustuskindla kattega optilised läätsed
Valmistatud kosmosetööstuslikust alumiiniumisulamist
HA III sõjalise klassi kõva anodeeritud viimistlus
Veekindel ja tolmukindel vastavalt IP68-le (2 meetrit vee all)
Löögikindel kuni 2 meetrit

Tehnilised andmed

Pikkus: 137.2mm (5.40")
Pea läbimõõt: 25.4mm (1")
Toru läbimõõt: 25.4mm (1")
Saba läbimõõt: 28.5mm (1.12")
Kaal: 79.5g (2.80oz)

Lisatarvikud

NITECORE 21700 Laetav Li-ion aku (NL2150HPi 5000mAh), Taktikaline kabuur NTH10, Klamber, Pael, Varu-O-rõngas, CR123 patareipesa, USB-C laadimiskaabel

Aku valikud

P10iX ühildub ainult NITECORE 21700 i seeria akudega, mille väljundvõimsus on üle 15A, ja CR123/RCR123 akudega.

MÄRKUS:

ÄRGE proovige P10iX-i kasutada CR123/RCR123 akude laadimiseks.
P10iX EI ole ühilduv tavaliste 21700/18650 akudega.
TURBO / KÕRGEM tase pole CR123/RCR123 akude kasutamisel kättesaadav.

Tehnilised andmed

Kasutades 5,000mAh 21700 Li-ion akut:

FL1 STANDARD	TURBO	HIGHER	HIGH	MID	LOW	ULTRALOW	STROBE
	4,000 Lumens	1,700 Lumens	850 Lumens	300 Lumens	50 Lumens	2 Lumens	4,000 Lumens
	*30min	2h	2h30min	7h15min	38h	350h	─
	158m	102m	72m	44m	17m	3m	─
	6,250cd	2,610cd	1,280cd	485cd	74cd	3cd	─
	2m (löögikindlus)
	IP68, 2m (veekindel ja sukeldatav)

MÄRKUS:
Esitatud andmed on mõõdetud vastavalt rahvusvahelisele taskulampide testimise standardile ANSI/PLATO FL 1-2019, kasutades 1 x 21700 Li-ion akut (5,000mAh) laboritingimustes. Andmed võivad tegelikus kasutuses erineda erineva aku kasutuse või keskkonnatingimuste tõttu.
* TURBO tööaeg on testitud ilma temperatuuri reguleerimiseta.

Kasutades 2 x CR123 patareid:

FL1 STANDARD	HIGH	MID	LOW	ULTRALOW	STROBE
	1,060 Lumens	300 Lumens	50 Lumens	2 Lumens	1,060 Lumens
	1h	3h 30min	14h	120h	─
	80m	44m	17m	3m	─
	1,620cd	485cd	74cd	3cd	─
	2m (löögikindlus)
	IP68, 2m (veekindel ja sukeldatav)

MÄRKUS:
Esitatud andmed on mõõdetud vastavalt rahvusvahelisele taskulampide testimise standardile ANSI/PLATO FL 1-2019, kasutades 2 x CR123 liitiumpatareid (1,700mAh) laboritingimustes. Andmed võivad tegelikus kasutuses erineda erineva aku kasutuse või keskkonnatingimuste tõttu.

Kasutusjuhend

Patarei paigaldamine

Sisestage patarei(d) nagu näidatud ja keerake tagakaas kinni.
MÄRKUS:
Pärast patarei sisestamist vilgub toiteindikaator, et näidata patarei pinget. Lisateavet leiate selle juhendi jaotisest "Toiteindikaator".
Hoiatus :

Veenduge, et patarei(d) on sisestatud positiivse otsaga pea suunas. Toode ei tööta, kui patarei(d) on valesti sisestatud.
Võimalik ohtlik kiirgus! Ärge vaadake valgust! Võib olla ohtlik teie silmadele.
Kui toite tase on madal, lõpetage toote kasutamine ja vahetage või laadige patarei, et vältida patarei kahjustamist.
Kui toodet hoitakse seljakotis või jäetakse pikemaks ajaks kasutamata, eemaldage kõik patareid, et vältida juhuslikku aktiveerimist või patarei lekkimist.
ÄRGE kastke valgust kuumalt vedelikku. See võib põhjustada valgusele korvamatut kahju, kuna toru sees ja väljas on erinev õhurõhk.

Laadimisfunktsioon

P10iX on varustatud intelligentse laadimissüsteemiga. Nagu näidatud, pärast patarei sisestamist ja tagakaane pingutamist kasutage USB-kaablit, et ühendada väline toiteallikas (nt USB-adapter või muud USB-laadimisseadmed) laadimisporti, et alustada laadimisprotsessi.

Laadimisprotsessi ajal vilgub toiteindikaator aeglaselt, et kasutajat teavitada.
Kui patarei on täielikult laetud, lõpetab P10iX laadimisprotsessi ja toiteindikaator jääb pidevalt põlema, et kasutajat teavitada.
Kui tuli on sisse lülitatud, lülitab toiteallikaga ühendamine tule automaatselt välja. Tuli naaseb oma eelmisesse olekusse, kui see on toiteallikast lahti ühendatud.
21700 Li-ion patarei (5000mAh) laadimisaeg on umbes 3 tundi ja 45 minutit. (Laetud 5V/2A adapteri kaudu)

Taktikaline hetkeline valgustus

Vajutage poolenisti ja hoidke all Power Button (toitenupp), et tuli hetkeks sisse lülitada. Vabastage, et see välja lülitada.

Sees / Väljas

Sees: Kui tuli on väljas, vajutage Power Button (toitenupp), kuni kostab klõpsatus, et see sisse lülitada.
Väljas: Kui tuli on sees, vajutage Power Button (toitenupp), kuni kostab klõpsatus, et see välja lülitada.

Kasutajarežiimi valik

P10iX pakub 2 kasutajarežiimi erinevatele kasutajatele ja olukordadele.

Igapäevane režiim (vaikeseade): Selles kasutajarežiimis on saadaval 6 heledustaset [TURBO, HIGHER, HIGH (850 luumenit), MID, LOW ja ULTRALOW] ja STROBE režiim. P10iX jätab meelde ja taaskasutab 5 heledustaset (TURBO välja arvatud) või STROBE režiimi, kui see uuesti aktiveeritakse, välja arvatud juhul, kui see on lülitatud teisele kasutajarežiimile.
Taktikaline režiim: Selles kasutajarežiimis on saadaval ainult 4 heledustaset [TURBO, HIGH (850 luumenit), MID ja LOW] ja STROBE režiim. P10iX jätab meelde ja taaskasutab ainult TURBO taseme või STROBE režiimi, kui see uuesti aktiveeritakse, välja arvatud juhul, kui see on lülitatud teisele kasutajarežiimile.

MÄRKUS:
CR123/RCR123 patareide kasutamisel on igapäevases režiimis saadaval 4 heledustaset [HIGH (1060 luumenit), MID, LOW ja ULTRALOW] ja STROBE režiim. Taktikalises režiimis on saadaval 3 heledustaset [HIGH (1060 luumenit), MID ja LOW] ja STROBE režiim.

Soovitud kasutajarežiimi valimine

Veenduge, et tagakaas on täielikult kinni keeratud.
Hoidke all Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)) tagakaanel ja taskulamp lülitub TURBO tasemele või STROBE režiimile, samal ajal tagakaant lahti keerates.
Kui tagakaas on lahti keeratud, näitavad esmased valged LED-id
1. valitud kasutajarežiimi, vilkudes üks kord igapäevase režiimi jaoks ja kaks korda taktikalise režiimi jaoks.
Vabastage Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)) ja keerake tagakaas kinni.

Heledustasemed

Igapäevane režiim: Kui tuli on sisse lülitatud, vajutage lühidalt Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)), et liikuda läbi järgmiste heledustasemete: ULTRALOW – LOW – MID – HIGH – HIGHER.
Taktikaline režiim: Kui tuli on sisse lülitatud, vajutage lühidalt Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)), et liikuda läbi järgmiste heledustasemete: TURBO – HIGH – MID – LOW.

Hetkeline juurdepääs TURBO-le

Igapäevane režiim: Kui tuli on sisse lülitatud, vajutage ja hoidke all Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)), et pääseda TURBO tasemele (4000 luumenit). Vabastage, et naasta eelmisesse olekusse.
MÄRKUS:
CR123/RCR123 patareide kasutamisel pääseb selle asemel HIGH tasemele (1060 luumenit).

STROBE READY™

Kui tuli on mõlemas kasutajarežiimis välja lülitatud, vajutage ja hoidke all Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)), et pääseda STROBE režiimile. Vabastage, et see välja lülitada.
Kui tuli on mõlemas kasutajarežiimis sisse lülitatud, vajutage kolm korda Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)), et pääseda STROBE režiimile. Vajutage lühidalt Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)), et naasta eelmisesse olekusse, või klõpsake Power Button (toitenupp), et tuli välja lülitada. (See juurdepääs jätab STROBE režiimi meelde.)
Taktikaline režiim: Kui tuli on sisse lülitatud, vajutage pikalt Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)), et pääseda STROBE režiimile. Vajutage lühidalt Mode Button (STROBE READY™) (režiiminupp (STROBE READY™)), et naasta eelmisesse olekusse, või klõpsake Power Button (toitenupp), et tuli välja lülitada. (See juurdepääs ei jäta STROBE režiimi meelde.)

Toiteindikaator

Kui patarei on sisestatud või taskulamp on laadimise ajal toiteallikast lahti ühendatud, vilgub toiteindikaator, et näidata patarei pinget (±0,1 V). Näiteks kui patarei pinge on 4,2 V, vilgub toiteindikaator 4 korda, millele järgneb 1,5-sekundiline paus ja veel 2 vilkumist. Erinevad pinged tähistavad vastavaid järelejäänud patarei toitetasemeid:
1×21700 patarei

2×CR123 patareid
Kui tuli on sisse lülitatud, näitab toiteindikaator järelejäänud patarei toidet.

Pidev põlemine näitab, et toide on üle 50%.
Aeglane vilkumine näitab, et toide on alla 50%.
Kiire vilkumine näitab, et toide on alla 10%.

MÄRKUS:

Kui kasutate kahte CR123/RCR123 patareid järjestikku, näitab indikaator kahe patarei keskmist pinget.
Patareid tuleks välja vahetada või laadida, kui väljund tundub tuhm või taskulamp muutub madala toite tõttu reageerimatuks.
