Alesis io2 Express 24-Bit USB salvestusliidese kasutusjuhend

Sisu

REGISTREERIMINE

Palun minge aadressile http://www.alesis.com, et registreerida oma iO2 EXPRESS. Toote registreerimine tagab, et saame teid kursis hoida uute tootearendustega ja pakkuda teile maailmatasemel tehnilist tuge, kui teil peaks tekkima probleeme.

KARBI SISU

  • iO2 EXPRESS
  • USB-kaabel
  • Tarkvara CD
  • Kiirjuhend
  • Ohutusjuhised ja garantiiteabe brošüür

ÜHENDUSDIAGRAMM

Ühendusskeem

Märkused:

  • Kui salvestate aktiivse helipeaga kitarri või bassi, seadke iO2 EXPRESS'i MIC/LINE / GUITAR SWITCH (lüliti) asendisse "MIC/LINE". Kui teie instrument kasutab passiivset helipead, seadke lüliti asendisse "GUITAR".
  • Ärge kasutage MIC INPUT (mikrofoni sisendit) ja GUITAR/LINE INPUT (kitarri/liini sisendit) samal ajal ühel kanalil. See võib kanalit üle koormata ja põhjustada moonutusi.
  • Ühendage iO2 EXPRESS otse oma arvutiga ja vältige USB-jaoturi kasutamist. Jaoturid võivad häirida iO2 EXPRESS'i heli- ja MIDI-ajastussignaale.
  • Elektrilise müra vähendamiseks kõrge võimenduse seadistuste korral hoidke iO2 EXPRESS'i toiteallikat eemal kitarrikaablist ja iO2 EXPRESS'i kanalisisenditest.

SÜSTEEMINÕUDED

Minimaalsed PC nõuded:

  • Pentium III 450 MHz protsessor
  • 128 MB RAM
  • Saadaval USB 1.1 port
  • Windows XP (koos installitud Service Pack 2-ga)

Minimaalsed Macintosh nõuded:

  • Iga Apple'i arvuti, millel on natiivne USB-tugi
  • Mac OS X "Jaguar" versioon 10.2 või uuem
  • 128 MB RAM

Soovitatavad PC nõuded:

  • Pentium 4 või Athlon protsessor
  • 512 MB RAM
  • 7200 RPM kõvaketas
  • Saadaval USB 1.1 port
  • Windows XP (koos installitud Service Pack 2-ga)

Soovitatavad Macintosh nõuded:

  • G4 733-MHz protsessor või kiirem
  • 7200 RPM kõvaketas
  • Mac OS X "Jaguar" versioon 10.2 või uuem
  • 512 MB RAM

HELI SEADISTAMINE

iO2 EXPRESS on klassile vastav seade, mida saab kasutada mis tahes digitaalse helitöötlusjaama või salvestustarkvaraga. Veenduge, et teie helitarkvara programm on, mis toetab USB-heli. iO2 EXPRESS'i lubamiseks seadistatud heli vastuvõtmiseks iO2 kaudu heli saatmiseks ja vastuvõtmiseks teie arvutisse, järgige EXPRESS'i kaudu. Seda saab tavaliselt teha alltoodud juhiseid oma arvuti operatsioonisüsteemi jaoks: teie tarkvara "Preferences" (eelistustes) või "Device Setup" (seadme seadistuses). Palun tutvuge oma

WINDOWS 7:

  1. Kasutage kaasasolevat kaablit, et ühendada iO2 EXPRESS oma arvutiga.
  2. Minge Start Menu (menüü) Control Panel (juhtpaneel) Hardware and Sound (riistvara ja heli) Sound (heli).
  3. Klõpsake Playback (taasesitus) vahekaarti ja valige USB Audio Codec* vaike seadmeks.
  4. Klõpsake Recording (salvestus) vahekaarti ja valige USB Audio Codec* vaike seadmeks.
  5. Klõpsake Properties (omadused) paremas alanurgas.
  6. Uues aknas klõpsake Advanced (täpsemalt) vahekaarti ja valige 2- channel, 16-bit, 44100 Hz (CD Quality) (2-kanaliline, 16-bitine, 44100 Hz (CD kvaliteet)) vaike vorminguks.
  7. Tühjendage mõlemad kastid jaotises Exclusive Mode (eksklusiivne režiim).
  8. Klõpsake Levels (tasemed) vahekaarti ja seadke liugur väärtusele "4".
  9. Klõpsake OK, et sulgeda Properties (omadused) aken.
  10. Klõpsake OK, et sulgeda Sound (heli) juhtpaneel.

WINDOWS VISTA:

  1. Kasutage kaasasolevat kaablit, et ühendada iO2 EXPRESS oma arvutiga.
  2. Minge Start Menu (menüü) Control Panel (juhtpaneel) Sound (heli). (Kui te ei näe Sound (heli), valige Switch to Classic View (lülitu klassikalisele vaatele) ja Sound Control Panel (heli juhtpaneel) peaks muutuma kättesaadavaks.)
  3. Klõpsake Playback (taasesitus) vahekaarti ja valige USB Audio Codec* vaike seadmeks.
  4. Klõpsake Recording (salvestus) vahekaarti ja valige USB Audio Codec* vaike seadmeks.
  5. Klõpsake Properties (omadused) paremas alanurgas.
  6. Uues aknas klõpsake Advanced (täpsemalt) vahekaarti ja valige 2-channel, 16-bit, 44100 Hz (CD Quality) (2-kanaliline, 16-bitine, 44100 Hz (CD kvaliteet)) vaike vorminguks.
  7. Tühjendage mõlemad kastid jaotises Exclusive Mode (eksklusiivne režiim).
  8. Klõpsake OK, et sulgeda Properties (omadused) aken.
  9. Klõpsake OK, et sulgeda Sound (heli) juhtpaneel.

WINDOWS XP:

  1. Kasutage kaasasolevat kaablit, et ühendada iO2 EXPRESS oma arvutiga.
  2. Minge Start Menu (menüü) Control Panel (juhtpaneel) Sounds and Audio Devices (helid ja heliseadmed).
  3. Klõpsake Audio (heli) vahekaarti.
  4. Jaotistes Sound Playback (heli taasesitus) ja Sound Recording (heli salvestus) valige USB Audio Codec* vaike seadmeks.
  5. Klõpsake OK.

MAC:

  1. Kasutage kaasasolevat kaablit, et ühendada iO2 EXPRESS oma arvutiga.
  2. Minge Applications (rakendused) Utilities (utiliidid) Audio MIDI Setup (heli MIDI seadistus).
  3. Audio Devices (heliseadmed) vahekaardil jaotises System Settings (süsteemi seaded) valige USB Audio Codec* oma Default Input (vaike sisend) ja Default Output (vaike väljund).
  4. Sulgege aken.

Veenduge, et teie helitarkvara programm on seadistatud heli vastuvõtmiseks iO2 EXPRESS'i kaudu. Seda saab tavaliselt teha teie tarkvara "Preferences" (eelistustes) või "Device Setup" (seadme seadistuses). Lisateabe saamiseks vaadake oma tarkvara käsiraamatut.

* Kui teie arvutiga on ühendatud muid USB-heliseadmeid, millel võivad olla identsed nimed, peate võib-olla proovima igaüht neist, kuni iO2 EXPRESS on ära tuntud.

Kui teil tekib pärast tarkvara latentsuse seadete reguleerimist liiga palju latentsust, soovitame tasuta ASIO4ALL (Audio Stream Input/Output) draiverit PC jaoks aadressil www.asio4all.com. ASIO draiverid toimivad üldiselt paremini ja madalama latentsusega, kuna need loovad tõhusama suhtluse heliseadmete ja tarkvara vahel.

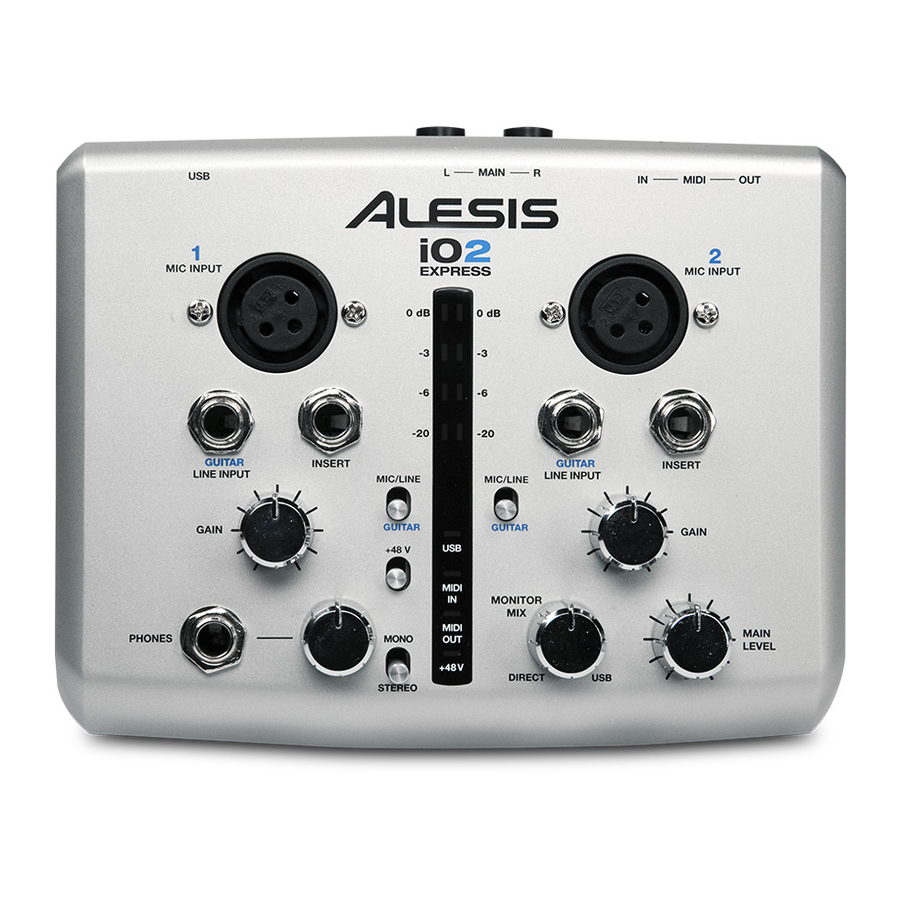

FUNKTSIOONID

Funktsioonid

  1. USB PORT (USB port) – Kasutage kaasasolevat kaablit, et ühendada iO2 EXPRESS arvutiga. iO2 EXPRESS nõuab USB 1.1 või uuemat (nt USB 2.0) ühendust.
  2. MAIN OUT (peamine väljund) – Kasutage tavalisi 1/4" kaableid, et ühendada see väljund kõlari või võimendi süsteemiga. Selle väljundi taset reguleerib MAIN VOL (peamine helitugevus) nupp.
  3. MIDI IN (MIDI sisend) – Kasutage tavalist viie kontaktiga MIDI-kaablit, et ühendada see sisend välise MIDI-seadme MIDI OUT (MIDI väljundiga).
  4. MIDI OUT – Kasutage tavalist viie kontaktiga MIDI-kaablit, et ühendada see väljund välise MIDI-seadme MIDI IN (MIDI sisendiga).
  5. PHANTOM POWER LED – Süttib, kui fantoomtoide on sisse lülitatud.
  6. MIDI OUT LED – Vilgub, kui MIDI-andmeid saadetakse iO2 EXPRESS'ist välja.
  7. MIDI IN LED – Vilgub, kui MIDI-andmeid võetakse vastu väliselt MIDI-kontrollerilt.
  8. USB LED – Süttib, kui arvutiga on loodud USB-ühendus.
  9. LED METERS – Jälgib MAIN OUT (peamise väljundi) helitaset.
  10. MIC INPUT (mikrofoni sisend) – Ühendage mikrofon selle sisendiga XLR-kaabli abil.
  11. GUITAR / LINE INPUT (kitarri / liini sisend) – Ühendage liinitaseme seade või kitarr selle sisendiga 1/4" kaabli abil.
  12. MIC/LINE / GUITAR SWITCH (mikrofoni/liini / kitarri lüliti) – Kui see lüliti on asendis "GUITAR" (kitarr), toimib kanal kõrge impedantsiga sisendina kitarri või basskitarri instrumentide ühendamiseks.
    Kui lüliti on asendis "MIC/LINE" (mikrofon/liin), võtab kanal vastu mikrofoni või liinitaseme signaale.
  13. GAIN (võimendus) – Reguleerib kanali heli eel-faderi ja eel-EQ võimenduse taset.
  14. INSERT (vaheliitmik) – Vaheliitmiku pesa võimaldab teil sisestada kompressori, EQ või mõne muu signaaliprotsessori iO2 EXPRESS'i eelvõimendi ja A/D muunduri vahele.
  15. PHANTOM POWER SWITCH (fantoomtoite lüliti) – See lüliti aktiveerib ja deaktiveerib fantoomtoite. Kui see on aktiveeritud, annab fantoomtoide mõlemale XLR-mikrofoni sisendile +48 V. Pange tähele, et enamik dünaamilisi mikrofone ei vaja fantoomtoidet, samas kui enamik kondensaatormikrofone vajab seda. Vaadake oma mikrofoni dokumentatsioonist, kas see vajab fantoomtoidet.
  16. MONO / STEREO (mono / stereo) – Reguleerib kõrvaklappide miksi mono- või stereorežiimi jaoks.
  17. MONITOR MIX (monitori miks) – Segage mis tahes kogus null-latentsusega signaali oma sisenditest oma arvuti väljundiga.
  18. MAIN VOLUME (peamine helitugevus) – Reguleerib MAIN OUT (peamise väljundi) helitugevust.
  19. HEADPHONES (kõrvaklapid) – Ühendage oma 1/4" kõrvaklapid selle väljundiga.
  20. HEADPHONE VOLUME (kõrvaklappide helitugevus) – Reguleerib kõrvaklappide väljundi helitugevust.

MÄRKUS: Ärge kasutage MIC INPUT (mikrofoni sisendit) ja GUITAR/LINE INPUT (kitarri/liini sisendit) samal ajal ühel kanalil. See võib kanalit üle koormata ja põhjustada moonutusi.
