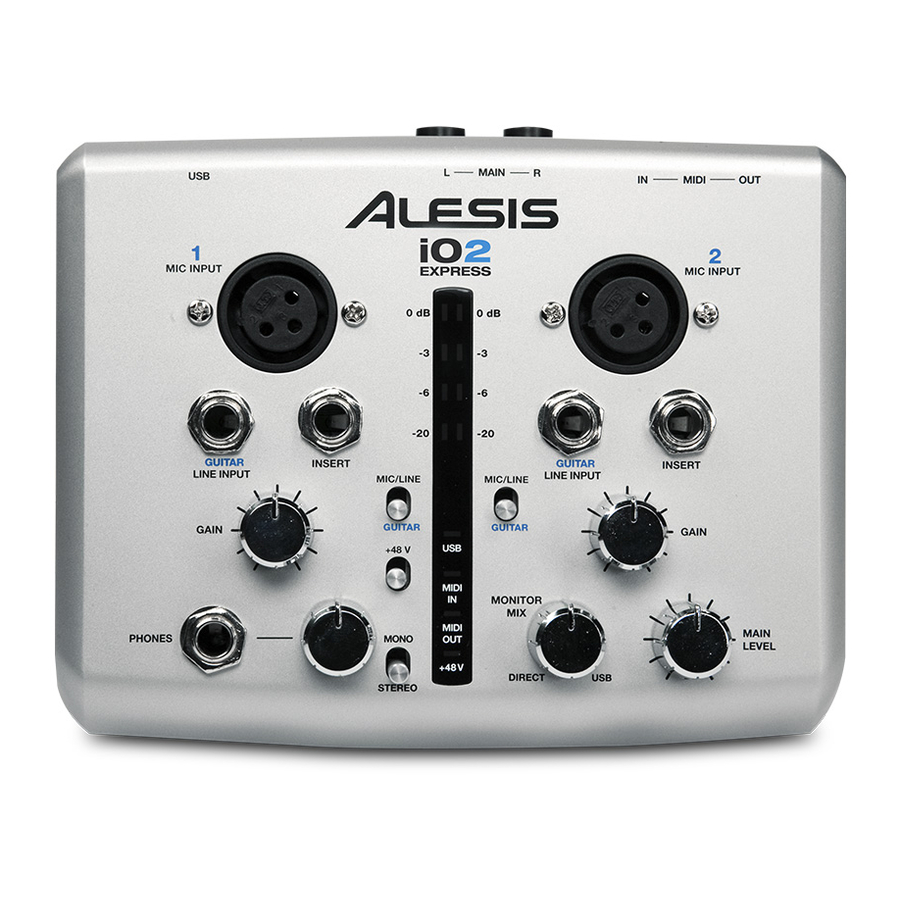

Alesis io2 Express 24-Bit USB Kayıt Arayüzü Kullanım Kılavuzu

İçerikler

1 KAYIT
2 BAĞLANTI ŞEMASI
3 SİSTEM GEREKSİNİMLERİ
4 SES KURULUMU
5 ÖZELLİKLER
6 Referanslar
7 Kılavuzu indir
8 Diğer Dillerde

KAYIT

Lütfen iO2 EXPRESS'inizi kaydetmek için http://www.alesis.com adresine gidin. Ürününüzü kaydetmek, herhangi bir yeni ürün geliştirme konusunda sizi güncel tutabilmemizi ve herhangi bir sorunla karşılaşmanız durumunda size birinci sınıf teknik destek sağlayabilmemizi sağlar.

KUTU İÇERİĞİ

iO2 EXPRESS
USB kablosu
Yazılım CD'si
Hızlı Başlangıç Kılavuzu
Güvenlik Talimatları ve Garanti Bilgileri kitapçığı

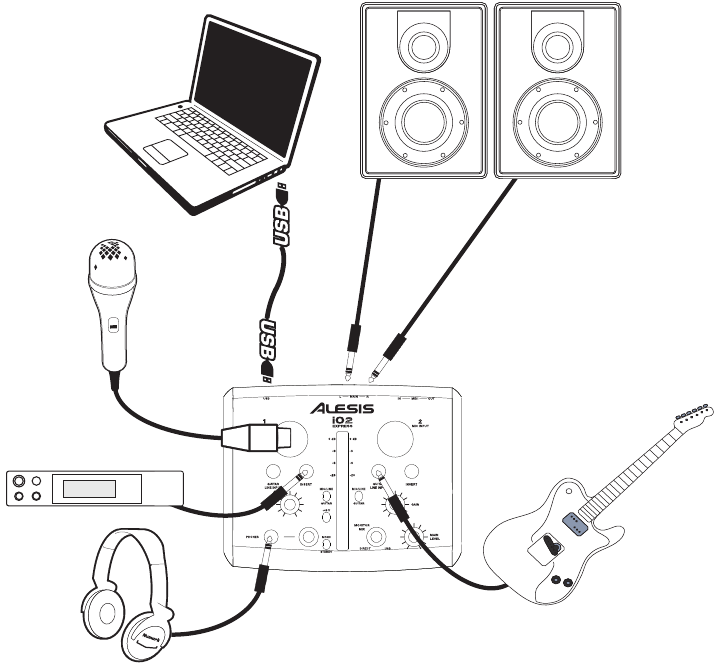

BAĞLANTI ŞEMASI

Notlar:

Aktif manyetikli bir gitar veya bas kaydederken, iO2 EXPRESS'in MIC/LINE / GUITAR SWITCH'ini "MIC/LINE" konumuna getirin. Enstrümanınız pasif bir manyetik kullanıyorsa, anahtarı "GUITAR" konumuna getirin.
Bir kanalda MIC INPUT ve GUITAR/LINE INPUT'u aynı anda kullanmayın. Bu, kanalı aşırı yükleyebilir ve bozulmaya neden olabilir.
iO2 EXPRESS'i doğrudan bilgisayarınıza takın ve bir USB hub kullanmaktan kaçının. Hub'lar, iO2 EXPRESS'in ses ve MIDI zamanlama sinyallerine müdahale edebilir.
Yüksek kazanç ayarlarında elektriksel uğultuyu azaltmak için, iO2 EXPRESS'in güç kaynağını gitar kablonuzdan ve iO2 EXPRESS'in kanal girişlerinden uzak tutun.

SİSTEM GEREKSİNİMLERİ

Minimum PC Gereksinimleri:

Pentium III 450 MHz İşlemci
128 MB RAM
Kullanılabilir USB 1.1 Bağlantı Noktası
Windows XP (Service Pack 2 yüklü)

Minimum Macintosh Gereksinimleri:

Yerel USB desteğine sahip herhangi bir Apple bilgisayar
Mac OS X "Jaguar" sürüm 10.2 veya üstü
128 MB RAM

Önerilen PC Gereksinimleri:

Pentium 4 veya Athlon İşlemci
512 MB RAM
7.200 RPM Sabit Disk Sürücüsü
Kullanılabilir USB 1.1 Bağlantı Noktası
Windows XP (Service Pack 2 yüklü)

Önerilen Macintosh Gereksinimleri:

G4 733-MHz İşlemci veya daha hızlı
7.200 RPM Sabit Disk Sürücüsü
Mac OS X "Jaguar" sürüm 10.2 veya üstü
512 MB RAM

SES KURULUMU

iO2 EXPRESS, USB sesini destekleyen herhangi bir dijital ses iş istasyonu veya kayıt yazılımı ile kullanılabilen sınıf uyumlu bir cihazdır. Ses yazılımı programınızın iO2 bilgisayarınıza ses göndermek ve almak için iO2 EXPRESS'inizi etkinleştirmek için, EXPRESS aracılığıyla ses almak üzere ayarlandığından emin olun. Bu genellikle bilgisayarınızın işletim sistemi için aşağıdaki talimatları izleyin: yazılımınızın "Tercihler" veya "Aygıt Kurulumu" bölümünde yapılabilir. Lütfen

WINDOWS 7:

iO2 EXPRESS'i bilgisayarınıza bağlamak için birlikte verilen kabloyu kullanın.
Başlat Menüsü Denetim Masası Donanım ve Ses Ses'e gidin.
Oynatma sekmesini tıklayın ve USB Audio Codec* öğesini varsayılan aygıt olarak seçin.
Kaydetme sekmesini tıklayın ve USB Audio Codec* öğesini varsayılan aygıt olarak seçin.
Sağ alt köşedeki Özellikler'i tıklayın.
Yeni pencerede, Gelişmiş sekmesini tıklayın ve varsayılan biçim olarak 2 kanal, 16 bit, 44100 Hz (CD Kalitesi) öğesini seçin.
Özel Mod altındaki her iki kutunun işaretini kaldırın.
Düzeyler sekmesini tıklayın ve kaydırıcıyı "4" olarak ayarlayın.
Özellikler penceresini kapatmak için Tamam'ı tıklayın.
Ses denetim masasını kapatmak için Tamam'ı tıklayın.

WINDOWS VISTA:

iO2 EXPRESS'i bilgisayarınıza bağlamak için birlikte verilen kabloyu kullanın.
Başlat Menüsü Denetim Masası Ses'e gidin. (Ses'i görmüyorsanız, Klasik Görünüme Geç'i seçin; Ses Denetim Masası kullanılabilir hale gelmelidir.)
Oynatma sekmesini tıklayın ve varsayılan aygıt olarak USB Audio Codec* öğesini seçin.
Kaydetme sekmesini tıklayın ve varsayılan aygıt olarak USB Audio Codec* öğesini seçin.
Sağ alt köşedeki Özellikler'i tıklayın.
Yeni pencerede, Gelişmiş sekmesini tıklayın ve varsayılan biçim olarak 2 kanal, 16 bit, 44100 Hz (CD Kalitesi) öğesini seçin.
Özel Mod altındaki her iki kutunun işaretini kaldırın.
Özellikler penceresini kapatmak için Tamam'ı tıklayın.
Ses denetim masasını kapatmak için Tamam'ı tıklayın.

WINDOWS XP:

iO2 EXPRESS'i bilgisayarınıza bağlamak için birlikte verilen kabloyu kullanın.
Başlat Menüsü Denetim Masası Sesler ve Ses Aygıtları'na gidin.
Ses sekmesini tıklayın.
Ses Oynatma ve Ses Kaydı altında, varsayılan aygıt olarak USB Audio Codec* öğesini seçin.
Tamam'ı tıklayın.

MAC:

iO2 EXPRESS'i bilgisayarınıza bağlamak için birlikte verilen kabloyu kullanın.
Uygulamalar Araçlar Ses MIDI Kurulumu'na gidin.
Sistem Ayarları altındaki Ses Aygıtları sekmesinde, USB Audio Codec* öğesini Varsayılan Giriş ve Varsayılan Çıkış olarak seçin.
Pencereyi kapatın.

Ses yazılımı programınızın iO2 EXPRESS aracılığıyla ses almak üzere ayarlandığından emin olun. Bu genellikle yazılımınızın "Tercihler" veya "Aygıt Kurulumu" bölümünde yapılabilir. Daha fazla bilgi için lütfen yazılım kılavuzunuza bakın.

* Bilgisayarınıza bağlı başka USB ses aygıtlarınız varsa ve bunların adları aynıysa, iO2 EXPRESS tanınana kadar her birini seçmeyi denemeniz gerekebilir.

Yazılım gecikme ayarlarınızı yaptıktan sonra çok fazla gecikme yaşarsanız, PC için ücretsiz ASIO4ALL (Audio Stream Input/Output) sürücüsünü www.asio4all.com adresinden indirmenizi öneririz. ASIO sürücüleri genellikle daha iyi performans gösterir ve daha düşük gecikmeyle çalışır, çünkü ses aygıtları ve yazılımlar arasında daha verimli bir iletişim oluştururlar.

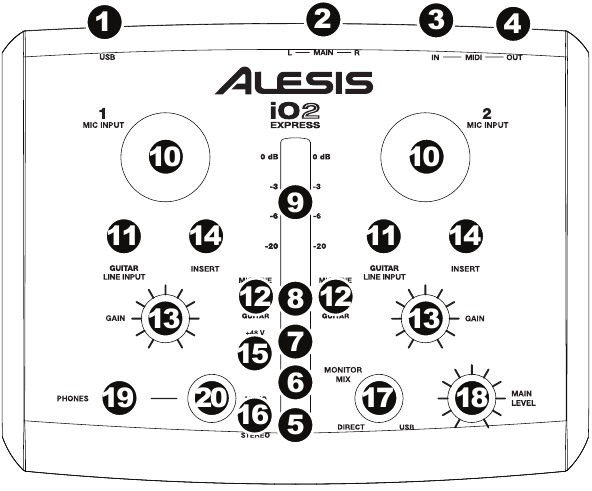

ÖZELLİKLER

USB PORT (USB Bağlantı Noktası) – iO2 EXPRESS'i bir bilgisayara bağlamak için birlikte verilen kabloyu kullanın. iO2 EXPRESS, USB 1.1 veya daha yüksek (örn. USB 2.0) bir bağlantı gerektirir.
MAIN OUT (Ana Çıkış) – Bu çıkışı bir hoparlör veya amplifikatör sistemine bağlamak için standart 1/4" kablolar kullanın. Bu çıkışın seviyesi MAIN VOL düğmesiyle kontrol edilir.
MIDI IN (MIDI Girişi) – Bu girişi harici bir MIDI cihazının MIDI OUT'una bağlamak için standart bir beş pinli MIDI kablosu kullanın.
MIDI OUT (MIDI Çıkışı) – Bu çıkışı harici bir MIDI cihazının MIDI IN'ine bağlamak için standart bir beş pinli MIDI kablosu kullanın.
PHANTOM POWER LED (Fantom Güç LED'i) – Fantom gücü etkinleştirildiğinde yanar.
MIDI OUT LED (MIDI Çıkışı LED'i) – iO2 EXPRESS'ten MIDI verileri gönderildiğinde yanıp söner.
MIDI IN LED (MIDI Girişi LED'i) – Harici bir MIDI denetleyicisinden MIDI verileri alındığında yanıp söner.
USB LED (USB LED'i) – Bilgisayarınızla bir USB bağlantısı kurulduğunda yanar.
LED METERS (LED Ölçerler) – MAIN OUT'un ses seviyesini izler.
MIC INPUT (Mikrofon Girişi) – Bu girişe bir XLR kablosuyla bir mikrofon bağlayın.
GUITAR / LINE INPUT (Gitar / Hat Girişi) – Bu girişe 1/4" kablosuyla bir hat seviyesi cihazı veya gitar bağlayın.
MIC/LINE / GUITAR SWITCH (Mikrofon/Hat / Gitar Anahtarı) – Bu anahtar "GUITAR" konumundayken, kanal gitar veya bas enstrümanlarını bağlamak için yüksek empedanslı bir giriş görevi görecektir.
Anahtar "MIC/LINE" konumundayken, kanal mikrofon veya hat seviyesi sinyallerini kabul edecektir.
GAIN (Kazanç) – Kanal sesinin ön fader ve ön EQ kazanç seviyesini ayarlar.
INSERT (Ekleme) – Ekleme jakı, iO2 EXPRESS'in ön amplifikatörü ve A/D dönüştürücüsü arasına bir kompresör, EQ veya başka herhangi bir sinyal işlemcisi eklemenize olanak tanır.
PHANTOM POWER SWITCH (Fantom Güç Anahtarı) – Bu anahtar fantom gücünü etkinleştirir ve devre dışı bırakır. Etkinleştirildiğinde, fantom gücü her iki XLR mikrofon girişine +48V sağlar. Çoğu dinamik mikrofonun fantom gücüne ihtiyaç duymadığını, ancak çoğu kondenser mikrofonun ihtiyaç duyduğunu lütfen unutmayın. Fantom gücüne ihtiyacı olup olmadığını öğrenmek için mikrofonunuzun belgelerine bakın.
MONO / STEREO (Mono / Stereo) – Kulaklık miksini mono veya stereo çalışma için ayarlar.
MONITOR MIX (Monitör Miksi) – Girişlerinizden gelen sıfır gecikmeli sinyali bilgisayarınızın çıkışıyla istediğiniz miktarda karıştırın.
MAIN VOLUME (Ana Ses) – MAIN OUT'un çıkış sesini ayarlar.
HEADPHONES (Kulaklıklar) – 1/4" kulaklıklarınızı bu çıkışa bağlayın.
HEADPHONE VOLUME (Kulaklık Sesi) – Kulaklık çıkışının ses seviyesini ayarlar.
