Retevis RA87 – GMRS mobiilraadio kasutusjuhend

Peamised omadused

• Juhtige ja valige erinevaid funktsioone mugavalt menüü kaudu.
• 200 mälu ja kõnekanalit; mälukanalite grupi haldus
• Saate valida mitu lihtsat ja kvaliteetset skannimisrežiimi.
• Looge lihtne repiiterjaam
• LCD-ekraan ja reguleeritavad taustavärvid
• Kahekordne ooterežiim, kahekordse sageduse kuvamine
• Programmeeritavad käsimikrofoni funktsiooniklahvid
• Hääle tihendamine
• 260 CTCSS/DCS
• AIN-i identifitseerimiskood
• DTMF-i kodeerimise ja dekodeerimise funktsioon
• MSK signaalimise kodeerimine ja dekodeerimine
• Sama, erinev, pöördsageduse seadistus
• Laia-/kitsaribalise reguleerimine
• APO kaitse, kui aku pinge on väljaspool lubatud vahemikku

Raadio funktsioon

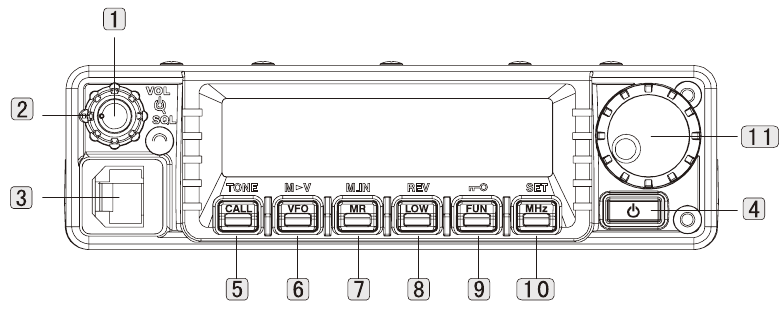

Esipaneel

Loend	Nimi	Funktsioon
1	Helitugevuse nupp	Reguleerige väljundhelitugevust. Helitugevuse suurendamiseks keerake nuppu päripäeva.
2	Mürasummutuse nupp	Enne töötamist keerake nuppu vastupäeva, kuni taustamüra (ekraanil olev ikoon ) kaob, et parandada nõrga signaali tundlikkust.
3	Mikrofoni (käsimikrofoni) pesa	Ühendage lisavarustuse RA87 käsimikrofoniga.
4	Sisse/välja lülitamine	Mobiilraadio sisse/välja lülitamiseks vajutage 1 sekund.
5	CALL/TONE klahv	Kõnekanali väljakutsumiseks vajutage klahvi.
6	VFO/M-V klahv	VFO režiimi sisenemiseks vajutage klahvi.
7	MR/M、IN klahv	Mälukanali väljakutsumise režiimi sisenemiseks vajutage klahvi.
8	LOW/REV klahv	Võimsuse vahetamiseks vajutage pidevalt klahvi.
9	FUN/ -o klahv	Klahvide teise funktsiooni vaatamiseks vajutage klahvi lühidalt.
10	MHZ/SET klahv	Mobiilraadio klahvide lukustamiseks/avamiseks vajutage klahvi 1 sekund. MHz režiimi sisenemiseks vajutage klahvi.
11	Kodeerimisnupp	VFO režiimis valige töösagedus. Mälukanali väljakutsumise režiimis valige mälukanal. Menüü režiimis valige menüü numbrid. Skannimisel valige skannimissuund.

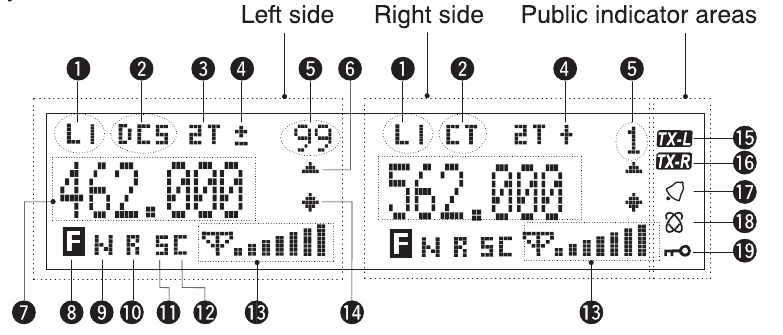

Ekraan

Loendid
1	Valige RF-võimsuse tasemed
2 3	Ilmub, kui DCS/CTCSS funktsioon on aktiveeritud. Ilmub, kui 2TONE funktsioon on aktiveeritud.
4	Ilmub, kui repiiterjaama nihke funktsioon on aktiveeritud.
5	Kuvab menüü numbreid, mälukanali numbreid ja olekut.
6	Ilmub, kui kuvatavas mälukanalis kuvatakse andmeid.
7	Kuvab sagedust, menüü seadistust, mälu nime ja muud teavet.
8	Ilmub, kui vajutate menüüklahvi.
9	Ilmub, kui on valitud kitsaribalise sageduse režiim.
10	Ilmub, kui pöördsageduse funktsioon on aktiveeritud.
11 12	Ilmub, kui krüpteerimisfunktsioon on aktiveeritud. Ilmub, kui hääle tihendamise funktsioon on aktiveeritud.
13	Kuvab edastus- ja vastuvõtusignaali tugevust.
14	Ilmub, kui mälukanali lukk on aktiveeritud.
15	Ekraani vasak pool on peamine sagedus ja parem pool on alamsagedus.
16	Ekraani parem pool on peamine sagedus ja vasak pool on alamsagedus.
17	Ilmub, kui AIN-i identiteedikood on õige
18	Ilmub, kui edastamisfunktsioon on aktiveeritud.
19	Ilmub, kui klahviluku funktsioon on aktiveeritud.

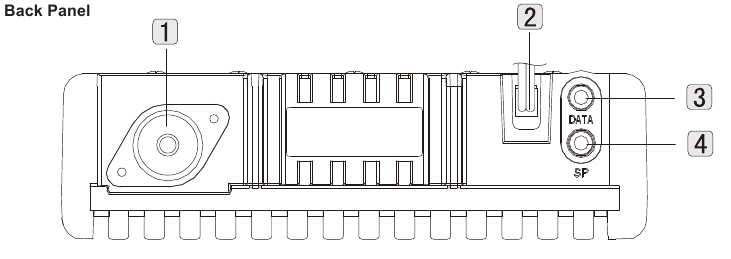

Tagapaneel

Loend	Nimi	Funktsioon
1	Antenni pesa	Ühendage välise antenniga
2	13,8 V alalisvoolu kaabel	Ühendage 13,8 V alalisvooluga, ühendamiseks kasutage pakendis olevat toitekaablit
3	DATA pesa	Kasutage programmeerimiskaablit, et ühendada pistikupessa ja ühendada arvutiga, et programmeerida mobiilraadiot. Kasutage programmeerimiskaablit või kloonimis-/ülekandekaablit, et kopeerida teavet või edastada side, ühendades selle pesa kaudu arvutiga.
4	SP (kõlar) pesa	Ühendage 3,5 mm mono (kahekordsed kaablid) pesa välise kõlariga

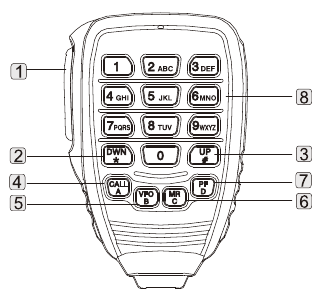

Mikrofon

Loend	Nimi	Funktsioon
1	PTT klahv	Signaalide edastamiseks vajutage klahvi ja signaalide vastuvõtmiseks vabastage see.
2	DWN/* klahv	Töösageduse, mälukanali numbrite, menüü numbrite jne vähendamiseks vajutage klahvi. Toimingute kordamiseks vajutage pidevalt. Mitmevalikuliste funktsioonide puhul saab klahv vahetada erinevaid väärtusi. Edastamiseks vajutage mikrofoni PTT klahvi ja seejärel DWN/* klahvi.
3	UP/# klahv	Töösageduse, mälukanali numbrite, menüü numbrite jne suurendamiseks vajutage klahvi. Toimingute kordamiseks vajutage klahvi pidevalt. Mitmevalikuliste funktsioonide puhul saab klahv vahetada erinevaid väärtusi. Edastamiseks vajutage mikrofoni PTT klahvi ja seejärel UP/# klahvi.
4	CALL/A klahv	Sama mis esipaneelil olev kõneklahv. Vajadusel programmeerige klahv uuesti. Mikrofoni PTT klahvi ja seejärel CALL/A klahvi vajutades edastatakse A. Klahv on PF4 ja seda saab ümber programmeerida.
5	VFO/B klahv	Sama mis esipaneelil olev VFO klahv. Vajadusel programmeerige klahv uuesti. Mikrofoni PTT klahvi ja seejärel VFO/B klahvi vajutades edastatakse B. Klahv on PF3 ja seda saab ümber programmeerida.
6	MR/C klahv	Sama mis esipaneelil olev MR klahv. Vajadusel programmeerige klahv uuesti. Mikrofoni PTT klahvi ja seejärel MR/C klahvi vajutades edastatakse C. Klahv on PF2 ja seda saab ümber programmeerida.
7	PF/D klahv	Vaikimisi on funktsioon 1MHZ samm. Töösageduse muutmiseks 1 MHz võrra kasutage kodeerimisnuppu või mikrofoni UP/DWN klahvi. Mobiilraadio on kahekordne ooterežiim, peamise ja alamsageduse vahetamiseks vajutage pikalt klahvi. Vajadusel programmeerige klahv uuesti.
8	DTMF klaviatuur	Mikrofoni PTT klahvi ja seejärel PF/D klahvi vajutades edastatakse D. Klahv on PF1 ja seda saab ümber programmeerida. Klaviatuuril on 16 klahvi, mida kasutatakse DTMF-is või töösageduse või mälukanali numbrite otse sisestamiseks. DTMF-i saab kasutada ka mälukanali nime, toitesõnumi või muude sõnade programmeerimiseks.

Ettevalmistused

Mobiilraadio paigaldamine

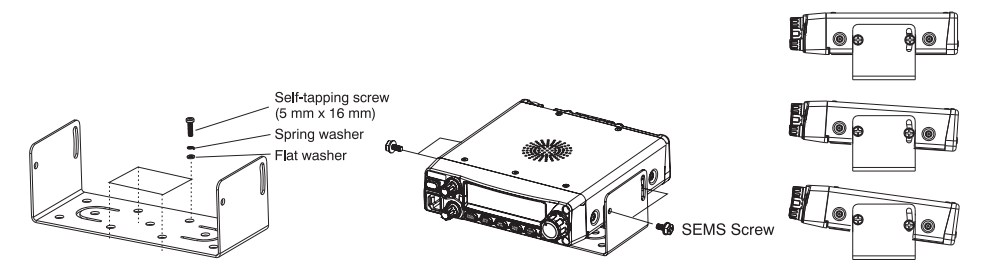

1. Paigaldage mobiilraadio vastavalt järgmisele joonisele

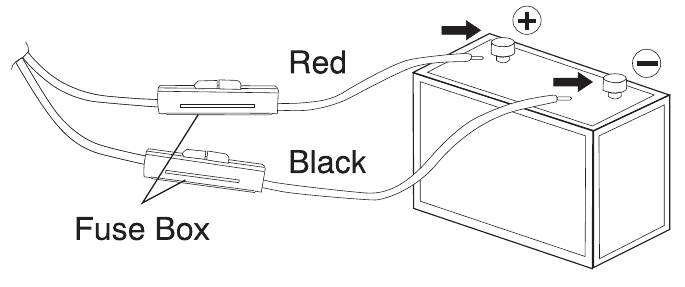

1. Ühendage toitega ja veenduge, et see on õige. Ühendage toitekaabel pliiga akumulaatoriga (ärge eemaldage toitekaablilt kaitsmepistikut).

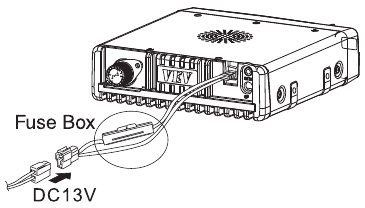

2. Ühendage alalisvoolu toitekaabel mobiilraadio toitepistikuga

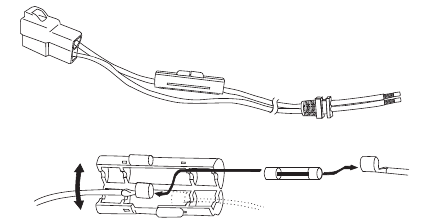

3. Vahetage kaitsmepistik välja: kui kaitsmepistik on sulanud, veenduge põhjus ja probleemid ning seejärel vahetage kaitsmepistik välja.

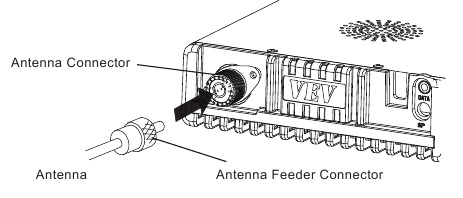

4. Antenni ühendus: nagu joonisel näidatud: ühendage antennipistik ja mobiilraadio (Märkus: veenduge, et mobiilraadio ja antenni vaheline ühendus on enne edastamist lõpule viidud).

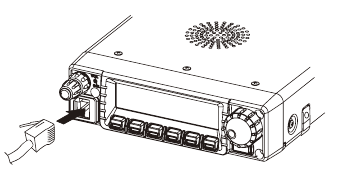

5. Mikrofoni ühendus
   Enne häälsideühendust ühendage mikrofoni pistik esipaneeli mobiilraadio aluspistikuga ja vajutage tugevalt. Nagu joonisel näidatud:

6. Arvuti programmeerimiskaabli ühendus
   Ühendage pakendis olev programmeerimiskaabel arvutiga DATA pesa kaudu ja installige mobiilraadio lugemiseks ja kirjutamiseks spetsiaalne programmeerimistarkvara.

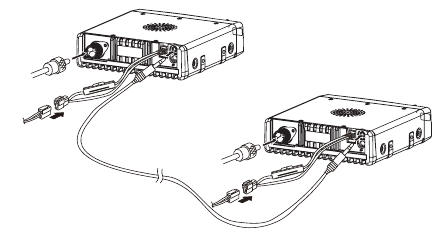

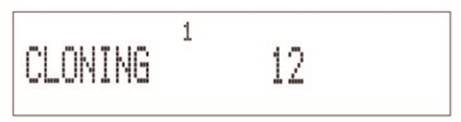

7. Kasutage kahe mobiilraadio ühendamiseks CL-900 klooni- või ülekandekaablit (DATA pesa kaudu).

Põhitoimingud

Sisse-/väljalülitamine

1. Mobiilraadio sisselülitamiseks vajutage (toiteklahv).
   Mobiilraadio teeb valju topeltsignaali. Ekraan kuvab hetke aega toitesõnumit, seejärel sagedust ja muid näitajaid. Mobiilraadio väljalülitamiseks vajutage (toiteklahv) umbes 1 sekund. Mobiilraadio väljalülitamisel teeb mobiilraadio madala helitugevusega topeltheli, salvestab praeguse sageduse ja spetsifikatsioonid ning kuvab järgmisel sisselülitamisel spetsifikatsioonid.

Põhisageduse ja alam-sageduse vahetamine

Põhisagedus viitab praegusele töö- ja töökanalile. Alamsagedus viitab vastuvõtu- ja jälgimiskanalile.

3 meetodit põhisageduse ja alamsageduse vahetamiseks

1. Kui menüü 14 (ECHO) on seatud "AUTO" (automaatne), lülitub jälgitava signaali sekundaarne sagedus automaatselt põhisagedusele.
2. Kui menüü 14 (ECHO) on seatud "MANU" (käsitsi), on sekundaarsagedusel signaali jälgimisel umbes 3 sekundi jooksul samad funktsioonid, mis põhisagedusel, näiteks: see võib teostada prioriteetse edastamise skannimist jne.
3. Põhisageduse ja alamsageduse vahetamiseks vajutage pikalt klahvi MHZ/SET.
   Näiteks kuvab ekraani avalik ala algselt TX-L ja pärast vahetamist TX-R.

Helitugevuse reguleerimine

Helitugevuse suurendamiseks pöörake helitugevuse nuppu päripäeva ja helitugevuse vähendamiseks pöörake helitugevuse nuppu vastupäeva.

Müravähenduse reguleerimine
Pöörake müravähenduse nuppu päripäeva, kuni taustamüra (ekraanil) kaob, et parandada nõrkade signaalide tundlikkust.

Edastamine
Edastamisel vajutage PTT-klahvi ja rääkige normaalselt umbes 5 cm kauguselt mikrofonist. Kui põhisagedus on ekraani vasakul küljel, kuvatakse TX-L, paremal aga TX-R. Pärast rääkimist vabastage PTT-klahv.

Väljundvõimsuse valik

1. Vajutage järjestikku FUN, MHZ/SET klahvi, seejärel valige kodeerimisnuppu keerates menüü number 6 (TXP).
2. Vajutage MHZ/SET klahvi ja pöörake kodeerimisnuppu, et valida H (kõrge võimsus; vaikimisi) või M, L3, L2 ja L1.
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi, välja arvatud MHZ/SET klahvi.
5. Võimsuse vahetamiseks vajutage pidevalt klahvi LOW/REV.

Märkus:

• Ärge edastage pikka aega suure võimsusega, vastasel juhul võib see põhjustada mobiilraadio ülekuumenemise ja normaalse mittetöötamise.
  Pidev edastamine võib põhjustada radiaatori ülekuumenemise. Sellisel juhul ärge puudutage radiaatorit. Kui mobiilraadio on kõrge temperatuuriga keskkonna või pideva edastuse tõttu üle kuumenenud, võib mobiilraadio kaitseahela jaoks automaatselt lülitada suure väljundvõimsuse madalale väljundvõimsusele.
• Toitelülitit saab kasutada toitelüliti lubatud kanalil. Sageduse valik

VFO režiim

VFO režiim on põhiline režiim töösageduse muutmiseks. VFO režiimi sisenemiseks vajutage VFO klahvi. Sageduse suurendamiseks pöörake kodeerimisnuppu päripäeva ja sageduse vähendamiseks pöörake kodeerimisnuppu vastupäeva. Sageduse reguleerimiseks saab kasutada mikrofoni UP/DWN klahvi.

• Sageduse pidevaks üles- või allareguleerimiseks vajutage mikrofoni UP/DWN klahvi. UP/ DWN
• MHz režiim

Kui vajalik töösagedus on praegusest sagedusest kaugel, kasutage kiireks reguleerimiseks MHz häälestusrežiimi.

1. Kui olete VFO režiimis või kõnerežiimis, vajutage [MHZ/SET]·MHz digitaalne vilkumine
2. Soovitud MHz väärtuse valimiseks keerake kodeerimisnuppu
3. Valitud sageduse seadmiseks ja VFO režiimi naasmiseks vajutage mis tahes klahvi
4. Sageduse edasiseks reguleerimiseks kasutage kodeerimisnuppu või mikrofoni (UP][DWN] klahvi) vastavalt vajadusele

Sageduse otse sisestamine

1. Vajutage klahvi VFO/B. Sageduse otse sisestamine peab olema VFO režiimis.
2. Vajutage Enter funktsiooniga mikrofoni PF/D klahvi, see on mikrofoni Enter klahv.
3. Vajamineva sageduse sisestamiseks vajutage numbriklahvi 0 kuni 9.

Kui muudetakse ainult MHz numbreid ja KHz numbrid jäävad samaks, vajutage mikrofoni Enter klahvi asemel klahvi VFO/B. Sisestatud määratud sagedus kinnitatakse mikrofoni Enter klahvi vajutamisel.

Menüü seaded

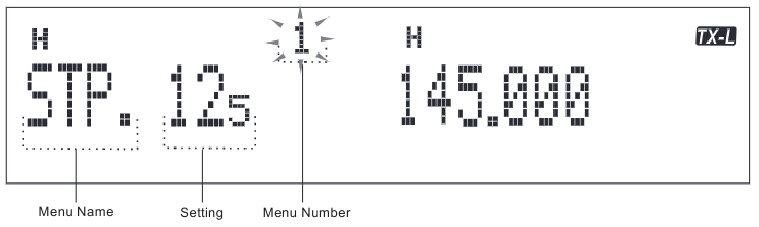

Menüü külastus

1. Menüüliidese sisenemiseks vajutage järjestikku FUN, MHZ/SET klahvi.

2. Vajamineva menüü valimiseks keerake kodeerimisnuppu. Menüü numbrite muutmisel kuvab ekraan iga menüü lühitutvustuse ja praegused spetsifikatsioonid.
3. Praeguse valitud menüü numbrite spetsifikatsioonidega varustamiseks vajutage MHZ/SET klahvi.
4. Vajamineva spetsifikatsiooni valimiseks keerake kodeerimisnuppu.
5. Uute seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage muid klahve.
6. Menüüklahvist väljumiseks vajutage mis tahes muud klahvi, välja arvatud MHZ/SET klahvi.

Märkus:
Järgmises tabelis on * märgiga menüünumbritega üksused avalikud menüüüksused. Niikaua kui põhisageduse seade muutub, muutub ka sekundaarne sagedus.
Primaarse või sekundaarse sageduse muutmiseks hoidke all klahvi [MHZ/SET].

Menüü funktsioonide loend

Ekraan Kuva	Menüü number	Funktsioon	Valik	Vaikimisi
STP	1	Sageduse sammu suurus	5/6.25/12.5/15/20/25/30/50/100KHz	VHF:12.5KHz UHF:25KHz
C-CD	2	CTCSS/DCS signaali koodi vastuvõtt/saatmine	OFF/67.0~254.1Hz/023(N/1)~754(N/1)/OFF	OFF
R-CD	3	CTCSS/DCS	OFF/67.0~254.1Hz/023(N/1)-754(N/)/OFF	OFF
T-CD	4	CTCSS/DCS signaali koodi saatmine	OFF/67.0~254.1Hz/023(N/1)~754(N/I)/OFF	OFF
SFT	5	Nihke suund	OFF/+/-	OFF
TXP	6	RF võimsus	High/Low	HIGH
P.VFO	7	Programmeeritav VFO	UHF:400~480MHz	UHF:400~480MHz
SQL	8	Mürasummutus	OFF/S0/S1/S21 S3/S4/S5/S6/S7	OFF
SQH	9	Mürasummutuse viiteaeg	OFF/125/250/500msec	OFF
OFFSET	10	Repeateri sageduse erinevus	0~69.95MHz	0~99.9875MHz
RELAY	11	Lihtne repeaterjaama funktsioon	ON/OFF	OFF
SCAN L.OUT	12 13	Skaneerimise taastamismeetod Mälukanali lukustus	TO/CO/SE ON/OFF	TO OFF
ECHO	14	Reageerimisrežiim	D-RX/S-RX	MANU
M.NAME	15	Mälu nimi	6 tähemärki	--
MDF	16	Mälu nime/sageduse kuva	MNFRQ	MN
APO	17	Automaatne väljalülitus	OFF/30/60/901120/180minutes	OFF
CK	18	CALL klahv	CALL/1750	CALL
HDL	19	1750Hz tooni edastamise hooldus	ON/OFF	OFF
TOT	20	TOT	3/5/10 minutes	10
BCL	21	Hõivatud kanali lukustus	ON/OFF	OFF
P. ON. MSG	22	Toite teade	6 tähemärki	-
BP	23	Piiks	ON/OFF	ON
BS	24	Löögisageduse nihe	ON/OFF	OFF
FMN	25	Kitsasriba sageduse reguleerimine	ON/OFF	OFF
ENC	26	Häälestusnupu lukustus	ON/OFF	OFF
DTMF. MR	27	Automaatne ülesvalimine	Kuni 16 numbrit	-
SPD	28	DTMF edastuskiirus	FA/SL	FA
DT. H	29	DTMF edastamise hooldus	ON/OFF	OFF
PA	30	DTMF pausiaeag	100/250/500/750/1000/1500/2000msec	500
DT. L	31	DTMA klahvilukustus	ON/OFF	OFF
DT. M	32	DTMF monitor	ON/OFF	OFF
2TENC	33	2-TONE kodeerimine	OFF/1-32	OFF
2TDEC	34	2-TONE dekodeerimine	OFF/1-8	OFF
2TRST	35	2-TONE automaatse lähtestamise aeg	OFF/1-250s	60
2TM	36	2-TONE monitor	ON/OFF	OFF
2TBP	37	2-TONE piiks	ON/OFF	ON
MC. L	38	Mikrofoni klahvide lukustus	ON/OFF	OFF
PF1	39	Programmeeritav mikrofoni klahv	MONI/ENTER/1750/VFOMRMHZ/REV/SQLM-V/MIN/CIN/MENU/-SHIFT/LOW/CONTR/LOCK/STEP	MHZ
PF2	40	Programmeeritav mikrofoni klahv	MONI/ENTER/1750/VFOMRMHZ/REV/SQLM-V/MIN/CIN/MENU/-SHIFT/LOW/CONTR/LOCK/STEP	MR
PF3	41	Programmeeritav mikrofoni klahv	MONI/ENTER/1750/VFOMRMHZ/REV/SQLM-V/MIN/CIN/MENU/-SHIFT/LOW/CONTR/LOCK/STEP	VFO
PF4	42	Programmeeritav mikrofoni klahv	MONI/ENTER/1750/VFOMRMHZ/REV/SQLM-V/MIN/CIN/MENU/-SHIFT/LOW/CONTR/LOCK/STEP	CALL
L.LIG	43	Ekraani taustvalgustuse süttimise meetod	AUTO/OFF/ON	ON
WF.CLR	44	Ooterežiimi taustvalguse värv	1/2/3/4/5/6/7/8	4
RX.CLR	45	Vastuvõtu taustvalguse värv	1/2/3/4/5/6/7/8	4
TX.CLR	46	Edastamise taustvalguse värv	1/2/3/4/5/6/7/8	4
CONTR	47	LCD kontrasti reguleerimine	0/1/2/3	2
K.LIG	48	Klahvivalguse süttimise meetod	OFF/ON/AUTO	ON
CPD	49	Kompressori seadistus	ON/OFF	OFF
SR	50	Sageduse krüpteerimise seadistus	OFF/USER/3450/3400/3300/3200/3100/3000Hz	OFF
ANI	51	ANI funktsioon	ON/OFF	OFF
PTTID	52	ID kood	OFF/BOT/EOT/BOTH	VFO
RESET	53	Lähtestamise valik	VFO/FULL	VFO
MSKM	54	MSK monitor	OFF#/#ON	ON
MSKBP	55	MSK piiks	OFF#/#ON	ON
MSKGP	56	MSK kõnerühm	oFF#/#1#/#2#/... /#10	OFF
MSKRT	57	MSK lähtestamise aeg	oFF#/#1M#/#2M#/... /#10M	10M
1DSOR	58	PTT ID tüüp	DTMF#/#MsK	DTMF
UN MUTE	59	Kõlari sisselülitamine	Q#D#/#Q+o#/#Q.o	QD
TEND	60	Roger piiks	oFF#/#oN	OFF
TV OL	61	Roger piiksu helitugevus	1#/#2#/... /#25	10
TA1L	62	Lõpu tooni eemaldamise kood	oFF#/#oN	OFF

Mälukanal

Lihtsa sageduse või standardse repiiterjaama sageduse salvestamine

1. Hoidke all klahvi [MHZ/SET], et määrata peamine sagedus
   Kui kuvatakse TX-L, kuvatakse teave peamise sageduse kohta vasakul ekraanil. Kui kuvatakse TX-R, kuvatakse teave peamise sageduse kohta paremal ekraanil.
2. Vajutage VFO klahvi.
3. Pöörake kodeerimisnuppu, et valida vajalik sagedus.

• Kasutage klaviatuuri, et sisestada otse vajalik sagedus.

4. Kui salvestate standardse repiiterjaama sageduse, valige järgmised andmed:

• Sageduse erinevuse suund
• CTCSS/DCS/2TONE funktsioon

Kui salvestate lihtsaid sagedusi, valige muud seotud andmed (CTCSS või DCS jne).

5. Vajutage FUN klahvi.

• Kui kanal sisaldab andmeid, ilmub sümbol ja mälukanali numbrid ilmuvad ja vilguvad.

6. Pöörake kodeerimisnuppu või mikrofoni ÜLES/ALLA klahvi, et valida mälukanal salvestatud andmetega.
7. Vajutage MR klahvi, et salvestada andmed kanalisse.

Mittestandardse sageduse erinevusega repiiterjaama sageduse salvestamine

1. Järgige lihtsa või standardse releejaama sageduse salvestamise samme 1 kuni 6. Salvestage nõutav vastuvõtusagedus ja seotud andmed
2. Pöörake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida vajalik edastussagedus.
3. Vajutage FUN klahvi.
4. Pöörake koodilühist või vajutage mikrofoni [ÜLES][ALLA] klahvi, et valida eelprogrammeeritud vastuvõtumälukanal, kuhu andmeid salvestada.
5. Vajutage MR klahvi (1s), ja edastussagedus salvestatakse mälukanalisse.

Märkus:

• Nimetage mittestandardse kõrvalekalde sageduse mälukanal. Ekraanile ilmuvad "Kümme" ja "üks".
• Kontrollige edastussagedust, vajutage esmalt FUN klahvi, seejärel vajutage REV klahvi.
• Mittestandardse sageduse erinevusega mälukanal ei salvesta edastussageduse erinevuse olekut ja pöördsageduse olekut.

Mälukanali väljakutsumine häälestuskontrolli nupu abil

1. Vajutage MR klahvi, et siseneda mälukanali väljakutsumise režiimi (viimati kasutatud mälukanal kutsutakse välja).
2. Pöörake kodeerimisnuppu, et valida vajalik mälukanal (tühja mälukanalit ei saa välja kutsuda, vajutage VFO klahvi, et taastada VFO režiim).

Kasutage mikrofoni klaviatuuri

1. Vajutage MR, et siseneda mälukanali väljakutsumise režiimi.
2. Vajutage mikrofoni klahvi Enter funktsiooniga.
3. Kasutage mikrofoni klaviatuuri, et sisestada kanalite numbrid.

• Ühekohalise kanalite numbri puhul sisestage esmalt 0 või vajutage Enter klahvi pärast kanalite numbri sisestamist.
• Kahekohalise kanalite numbri puhul sisestage otse kanalite numbrid.

Märkus:

• Tühja mälukanalit ei saa välja kutsuda, raadiosaatja piiksub valesti.
• Pärast mälukanali väljakutsumist saab andmeid muuta, näiteks kitsariba, CTCSS või DCS jne. Kuid kui valitakse muu kanal või VFO režiim, kustutatakse seaded. Nende andmete igaveseks salvestamiseks kirjutage kanali sisu ümber.

Mälukanali kustutamine

1. Kui TX-L kuvatakse, kuvab ekraani vasak pool peamise sageduse seotud teavet; Kui TX-R kuvatakse, kuvab ekraani parem pool peamise sageduse seotud teavet.
2. Kutsuge välja mälukanalid, mida soovite kustutada.
3. Vajutage toitenuppu (1s) mobiilraadio väljalülitamiseks.
4. Vajutage MR ja toitenuppu. Ekraanile kuvatakse kustutatud teabe nõue.
5. Vajutage MR klahvi kanali andmete kustutamiseks
   Mälukanali sisu kustutatakse.

Kui soovite mälukanali kustutamise toimingust väljuda, vajutage mis tahes muule klahvile, välja arvatud MR klahv.
(Märkus: kõigi mälukanalite sisu kustutamiseks jätkake täieliku lähtestamise funktsiooniga; kanali kuvamise režiimis ei saa kanalit kustutada).

Mälukanali nimetamine

1. Hoidke all klahvi [MHZ/SET], et määrata peamine sagedus. Kui kuvatakse TX-L, kuvatakse teave peamise sageduse kohta vasakul ekraanil. Kui kuvatakse TX-R, kuvatakse teave peamise sageduse kohta paremal ekraanil.
2. Vajutage FUN ja MHZ/SET klahvi, seejärel pöörake kodeerimisnuppu, et valida menüü number 15 (MNAME).
3. Vajutage MHZ/SET klahvi ja ekraanile ilmub vilkuv kursor.
4. Pöörake kodeerimisnuppu, et valida vajalikud tähed ja digitaalsed märgid.
   Saab sisestada järgmisi tähti ja digitaalseid märke: 0-9, A-Z,--, / ja tühik. Lisaks kodeerimisnupule saab tähtede ja digitaalsete märkide sisestamiseks kasutada mikrofoni klaviatuuri.
5. Vajutage MR klahvi.

• Kursor liigub järgmisele.
• Vajutage VFO klahvi, et liigutada kursor eelmisele. Vajutage Fun klahvi, et kustutada praeguse kursori positsiooni märgid.

6. Korrake samme 4 ja 5, kuni sisestate 6 märki.
7. Vajutage MHZ/SET klahvi sisestamise lõpetamiseks.

• Vajutage suvalist klahvi tühistamiseks, välja arvatud MR, VFO, FUN ja MHZ/SET klahvi.
• Lõpetage sisestamine 6 märgi puudumisega, vajutage MHZ/SET klahvi kaks korda.

8. Vajutage mis tahes muule klahvile menüürežiimist väljumiseks, välja arvatud MHZ/SET klahvi.
   Pärast mälukanali nime salvestamist asendab see ekraanil kuvatava töödsageduse. Vajadusel võib töödsagedus siiski ilmuda. Töödsageduse, kuid mälukanali nime kuvamiseks külastage menüü numbrit 16 (MDF) ja valige FRQ (sagedus). Menüü lülitab kaks kuvamisrežiimi: mälukanali nimi (MN) ja sageduse kuvamine (FRQ).
   Märkus:
   Kanalit ei saa nimetada.
   Andmevabade mälukanalite nime ei saa jaotada.
   Salvestatud nime saab ümber kirjutada, korrates samme 1 kuni 8.
   Mälukanali andmed ja salvestatud nimed kustutatakse samal ajal.

Mälukanali edastus

Mälu--- VFO edastus
Pärast sageduse ja seotud andmete otsimist mälukanali väljakutsumise režiimist saab selle teabe kopeerida VFO-sse. Näiteks saab funktsiooni aktiveerida, kui jälgitav sagedus on lähedal mälukanalisse salvestatud sagedusele.

1. Vajutage MR klahvi, seejärel pöörake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et kutsuda välja vajalik mälukanal. Saate vajutada ka CALL klahvi, et valida kanali kutsumine.
2. Vajutage FUN, VFO klahvi kordamööda, et kopeerida mälukanali andmed VFO-sse.
   Märkus:
   Mittestandardse sageduse erinevusega kanalis kopeerivad toimingud ainult vastuvõtusageduse VFO-sse (kuid edastussagedust mitte). Mittestandardse sageduse erinevusega kanali edastussageduse kopeerimiseks vajutage enne jätkamist FUN ja REV klahvi.

Kanal----- Kanali edastus
Kopeerige mälukanali teave teisele kanalile. Funktsiooni saab kasutada, et salvestada kohe muudetud sagedus ja seotud andmed mälukanali väljakutsumise režiimis.

1. Vajutage MR klahvi, seejärel pöörake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et kutsuda välja vajalik mälukanal.
2. Vajutage FUN klahvi.
3. Pöörake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida mälukanal, kuhu soovite teavet kopeerida.
4. Vajutage MR klahvi.

Kutsungikanal

Olenemata sellest, millisel sagedusel mobiilraadio töötab, saab kutsungikanali kohe välja kutsuda, näiteks seadistades kutsungikanali grupi hädaabikanaliks. Sel juhul saab kutsungikanal töötada koos kõne skaneerimise funktsiooniga. Märkus: erinevalt mälukanalist ei saa kutsungikanalit kustutada.

Kutsungikanali väljakutsumine

Vajutage CALL klahvi, et kutsuda välja kutsungikanal.
Ekraanile kuvatakse kutsungikanali sagedus ja C.
Vajutage uuesti CALL klahvi, et naasta eelmise sageduse juurde.

Kutsungikanali ümberprogrammeerimine

1. Valige vajalik sagedus ja seotud andmed (CTCSS, DCS või sageduse erinevuse suund jne)

• Kui programmeerite kutsungikanalit mittestandardse sageduse erinevusega kanaliks, valige kõigepealt vastuvõtusagedus.

2. Vajutage FUN klahvi.

• Mälukanali number ilmub ja vilgub.

3. Pöörake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida kutsungikanal (C).
4. Vajutage MR klahvi.

• Valitud sagedus ja seotud andmed salvestatakse kutsungikanalisse.
• Edastussageduse salvestamiseks, mis erineb vastuvõtusagedusest, toimige järgmiselt:

5. Valige vajalik edastussagedus
6. Vajutage FUN klahvi.
7. Pöörake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida kutsungikanal (C).
8. Vajutage MR klahvi (1s). ·

• Erinevad edastussagedused salvestatakse kutsungikanalisse.

Kanali kuvamine

Selles režiimis kuvab mobiilraadio ainult mälukanali numbreid, mitte sagedusi (kui mälukanali nimi on salvestatud, kuvatakse mälukanali nimi).

1. Kui mobiilraadio on välja lülitatud, vajutage REV ja toitenuppu, et lülitada mobiilraadio sisse.

• Mobiilraadio kuvab mälukanali numbreid, mitte sagedusi.

2. Pöörake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida vajalik mälukanali number.
   Mälukanali kuvamise režiimis ei saa järgmisi funktsioone aktiveerida.

• VFO režiim
• VFO skaneerimine
• Kutsung/VFO skaneerimine
• Skaneerimise suund
• Mälu salvestamine
• Mälu VFO edastamine
• Mälu mällu edastamine
• Mälukanali kustutamine
• VFO lähtestamine
• Täielik lähtestamine
• 1MHz samm
• Selektiivne kõne
• Automaatne lihtsa kontroll
• Menüürežiim

Normaalsete toimingute taastamiseks lülitage mobiilraadio välja ja vajutage uuesti REV klahvi ja toitenuppu.
Märkus: kanali kuvamise režiimi sisenemiseks peavad andmed olema vähemalt ühes mälukanalis.

Skannimine

Tavaline skannimine

Kui mobiilraadio töötab VFO-režiimis, on mobiilraadiol kaks skannimisrežiimi: ribaskannimine ja programmeerimisskannimine.

Ribaskannimine

Mobiilraadio skannib kogu valitud sageduse riba. Kui praegune VFO vastuvõtusagedus on väljaspool programmeerimisskannimise sagedusvahemikku (järgmised sisud), skannib mobiilraadio kogu praeguse VFO sagedusvahemikku.

1. Vajutage VFO klahvi, seejärel keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida sagedus, mis on väljaspool programmeerimisskannimise sagedusvahemikku.
2. Ribaskannimise alustamiseks vajutage VFO klahvi (1 s).

• Skannimine algab praeguselt sageduselt

3. Ribaskannimise peatamiseks vajutage mis tahes muud klahvi peale FUN ja toiteklahvi.
   Märkus:

• Intercom skannib menüüs Angstrom nr 7 (P.V) salvestatud sagedusvahemikku.
• Kui sagedus on valitud vahemikus L0/U0~L1/U1 1. etapis, alustab mobiilraadio programmeerimisskannimist.

Programmeerimisskannimine

Sageduse skannimise vahemikku saab käsitsi piirata. Mobiilraadiol on kaks mälukanalite paari ---- L0/U0~L1/U1. Saate määrata algus- ja lõppsageduse. Programmeerimisskannimine jälgib vahemikku algus- ja lõppsageduste vahel, mis on salvestatud mälukanalisse. Enne programmeerimisskannimise jätkamist salvestage programmeerimisskannimise sagedusvahemik mälukanalite paari (L0/U0~L1/U1).

Programmeerimisskannimise sagedusvahemiku salvestamine

1. Vajutage VFO klahvi ja keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida vajalik algussagedus.
2. Vajutage FUN klahvi.

• Ilmub ja vilgub mälukanali number.

3. Mälukanali (L0~L1) valimiseks keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi.
4. Algussageduse mälukanalisse salvestamiseks vajutage MR klahvi.
5. Vajaliku lõppsageduse valimiseks keerake kodeerimisnuppu.
6. Vajutage FUN klahvi.
7. Vastava mälukanali (U0~U1) valimiseks keerake kodeerimisnuppu või vajutage mikrofoni või vajutage mikrofoni ÜLES/ALLA klahvi.
8. Lõppsageduse mälukanalisse salvestamiseks vajutage MR klahvi.

Programmeerimisskannimise jätkamine

1. Vajutage VFO klahvi ja keerake kodeerimisnuppu, et valida sagedus mälukanali L0/U0~L1/U1 vahel.
2. Programmeerimisskannimise alustamiseks praeguselt sageduselt vajutage VFO klahvi (1 s).
3. Programmeerimisskannimise peatamiseks vajutage mis tahes klahvi peale FUN ja toiteklahvi. Märkus:

• Signaali tuvastamisel peatab mobiilraadio skannimise.
• Kui salvestatakse üle 2 paari programmeerimisskannimise kanaleid ja sagedusvahemik kattub, algab skannimine väiksema mälukanali numbriga.
• Programmeerimisskannimise jätkamiseks peab L kanal olema madalam kui U kanal. Vastasel juhul alustab mobiilraadio ribaskannimist.

Mäluskannimine

Mäluskannimine jälgib mälukanalit, mis on salvestanud sageduse.

Kogu kanali skannimine

Mobiilraadio skannib kõiki mälukanaleid, mis on salvestanud sagedused.

1. Vajutage MR klahvi (1 s).

• Skannimine algab viimasest mälukanali numbrist iga kanalini (vaikimisi).
• Vajaliku kanali vahelejätmiseks skannimise ajal keerake kodeerimisnuppu kiiresti.
• Skannimise suuna muutmiseks keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi.

2. Kogu kanali skannimise peatamiseks vajutage mis tahes klahvi peale FUN ja toiteklahvi. Märkus:

• Lisaks erifunktsioonidega mälukanalile peab andmeid sisaldama kaks või enam mobiilraadio mälukanalit.

Kõneskannimine

Saate jälgida kõnekanalit ja praegust töösagedust omakorda.

1. Valige jälgitav sagedus (VFO- või mälukutse režiimis)

• VFO-režiimis vajaliku sageduse valimiseks keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi.
• Mälukutse režiimis jälgitava mälukanali valimiseks keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi.

2. Kõneskannimise alustamiseks vajutage CALL klahvi (1 s).

• Mobiilraadio jälgib kõnekanalit ja valitud VFO sagedust või mälukanalit.

3. Kõneskannimise peatamiseks vajutage mis tahes klahvi peale FUN ja toiteklahvi.
   Märkus:
   CALL klahvi funktsioon peab olema varustatud CALL-iga (menüü number 18) enne kõneskannimise kasutamist. Vastasel juhul edastab mobiilraadio 1750 Hz tooni. Kõneskannimist saab jätkata isegi siis, kui väljakutsutud mälukanal on lukustatud.

Mälukanali lukustus

Kanaleid, mida ei soovita jälgida, saab skannimise ajal mälukanalit või gruppi lukustada.

1. Vajutage MR klahvi, seejärel keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida lukustatud mälukanal.
2. Vajutage FUN ja MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 13 (L.OUT).
3. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
4. Sätete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks mis tahes muud klahvi.
5. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi peale MHZ/SET klahvi.

• Kui mälukanali numbri all kuvatakse sümbol , on kanal lukustatud.

6. Mälukanali avamiseks korrake samme 1~5 ja valige 3. etapis OFF.

• Sümbol kaob.

Märkus:

• Programmeerimisskannimise kanal (L0/U0~L1/U1) ja kõnekanalid lukustatakse.
• Kõneskannimist saab jätkata kõnekanali ja mälukanali vahel, isegi kui mälukanal on lukustatud.

Skannimise taastamismeetod

Mobiilraadio peatab skannimise, kui tuvastatakse sagedus või mälukanali signaal. Mobiilraadio jätkab või peatab skannimise vastavalt teie valitud taastamismeetoditele.

• Aja töörežiim (vaikimisi)
  Mobiilraadio jääb umbes 5 sekundiks hõivatud sagedusele (või mälukanalile). Mobiilraadio jätkab skannimist, isegi kui signaal on endiselt olemas.
• Kandja töörežiim
  Mobiilraadio jääb hõivatud sagedusele (või mälukanalile), kuni signaal kaob. Signaali kadumise ja skannimise taastamise vahel on 2-sekundiline viivitus.
• Otsingurežiim
  Mobiilraadio liigub sagedusele või mälukanalile, kus signaal on olemas, ja peatub.

Skannimise taastamismeetodi muutmine

1. Vajutage omakorda FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 12 (SCAN).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida TO (aja töörežiim: vaikimisi), CO (kandja töörežiim) või SE (otsing) režiim.
3. Uute sätete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi peale MHZ/SET klahvi.

Märkus: skannimise peatamiseks ja nõrkade signaalide jälgimiseks vajutage mikrofoni PF klahvi MONI funktsiooniga. Skannimise taastamiseks vajutage uuesti MONI klahvi.

CTCSS/DCS

CTCSS/DCS vastuvõtu ja edastuse seadistamine CTCSS/DCS

1. Vajutage omakorda FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida menüü number 2 (C-CD).
2. Vajaliku CTCSS/DCS signaalimiskoodi valimiseks vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu.

• Signaalimiskoodi vahetamiseks vajutage CALL/TONE klahvi.

3. Uute sätete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi peale MHZ/SET klahvi.

Vastuvõtu CTCSS/DCS signaalimiskoodi seadistamine

1. Vajutage omakorda FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida menüü number 3 (R-CD).
2. Vajaliku CTCSS/DCS signaalimiskoodi valimiseks vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu.

• Signaalimiskoodi vahetamiseks vajutage CALL/TONE klahvi.

3. Uute sätete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi peale MHZ/SET klahvi.

Edastussignaali koodi seadistamine

1. Vajutage omakorda FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi, et valida menüü number 4 (T-CD).
2. Vajaliku CTCSS/DCS signaalimiskoodi valimiseks vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu.

• Signaalimiskoodi vahetamiseks vajutage CALL/TONE klahvi.

3. Uute sätete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi peale MHZ/SET klahvi.
   Märkus: CTCSS/DCS signaalimiskoodi seadistamisel 2. etapis vajutage signaalimiskoodi tüüpide vahetamiseks CALL/TONE klahvi, nagu on näidatud järgmiselt:
   OFF→ CTCSS → DCSN → DCS I → OFF
   DCS signaalimiskoodi seadistamisel kuvatakse ekraanil DCS; CTCSS signaalimiskoodi seadistamisel kuvatakse ekraanil CT.

Menüü funktsioonide loend

CH NO.	TX Frequency(MHz)	RX Frequency(MHz)	Code(Hz)	Power
1	462.5625	462.5625	67.0	Low
2	462.5875	462.5875	118.8	Low
3	462.6125	462.6125	127.3	Low
4	462.6375	462.6375	131.8	Low
5	462.6625	462.6625	136.5	Low
6	462.6875	462.6875	141.3	Low
7	462.7125	462.7125	146.2	Low
8	/	467.5625	D243N	Low
9	/	467.5875	D032N	Low
10	/	467.6125	D047N	Low
11	/	467.6375	D051N	Low
12	/	467.6625	D053N	Low
13	/	467.6875	D065N	Low
14	/	467.7125	D116N	Low
15	462.5500	462.5500	123.0	High
16	462.5750	462.5750	D743I	High
17	462.6000	462.6000	D332I	High
18	462.6250	462.6250	127.3	High
19	462.6500	462.6500	D243I	High
20	462.6750	462.6750	D606N	High
21	462.7000	462.7000	D731I	High
22	462.7250	462.7250	136.5	High
23	467.5500	462.5500	-	High
24	467.5750	462.5750	-	High
25	467.6000	462.6000	-	High
26	467.6250	462.6250	-	High
27	467.6500	462.6500	-	High
28	467.6750	462.6750	-	High
29	467.7000	462.7000	-	High
30	467.7250	462.7250	-	High

CTCSS/DCS CTCSS

1	67.0	15	107.2	29	165.5	43	210.7
2	69.3	16	110.9	30	167.9	44	218.1
3	71.9	17	114.8	31	171.3	45	225.7
4	74.4	18	118.8	32	173.8	46	229.1
5	77.0	19	123.0	33	177.3	47	233.6
6	79.7	20	127.3	34	179.9	48	241.8
7	82.5	21	131.8	35	183.5	49	250.3
8	85.4	22	136.5	36	186.2	50	254.1
9	88.5	23	141.3	37	189.9	51
10	91.5	24	146.2	38	192.8	52
11	94.8	25	151.4	39	196.6	53
12	97.4	26	156.7	40	199.5	54
13	100.0	27	159.8	41	203.5	55
14	103.5	28	162.2	42	206.5	56

DCS-N

1	D023N	22	D131N	43	D251N	64	D445N	85	D532N
2	D025N	23	D132N	44	D252N	65	D446N	86	D546N
3	D026N	24	D134N	45	D255N	66	D452N	87	D565N
4	D031N	25	D143N	46	D261N	67	D454N	88	D606N
5	D032N	26	D145N	47	D263N	68	D455N	89	D612N
6	D036N	27	D152N	48	D265N	69	D462N	90	D624N
7	D043N	28	D155N	49	D266N	70	D464N	91	D627N
8	D047N	29	D156N	50	D271N	71	D465N	92	D631N
9	D051N	30	D162N	51	D274N	72	D466N	93	D632N
10	D053N	31	D165N	52	D306N	73	D503N	94	D645N
11	D054N	32	D172N	53	D311N	74	D506N	95	D654N
12	D065N	33	D174N	54	D315N	75	D516N	96	D662N
13	D071N	34	D205N	55	D325N	76	D523N	97	D664N
14	D072N	35	D212N	56	D331N	77	D526N	98	D703N
15	D073N	36	D223N	57	D332N	78	D465N	99	D712N
16	D074N	37	D225N	58	D343N	79	D466N	100	D723N
17	D114N	38	D226N	59	D346N	80	D503N	101	D731N
18	D115N	39	D243N	60	D351N	81	D506N	102	D732N
19	D116N	40	D244N	61	D356N	82	D516N	103	D734N
20	D122N	41	D245N	62	D364N	83	D523N	104	D743N
21	D125N	42	D246N	63	D365N	84	D526N	105	D754N

DCS-I

106	D023I	127	D131I	148	D251I	169	D445N	190	D532I
107	D025I	128	D132I	149	D252I	170	D446N	191	D546I
108	D026I	129	D134I	150	D255I	171	D452N	192	D565I
109	D031I	130	D143I	151	D261I	172	D454N	193	D606I
110	D032I	131	D145I	152	D263I	173	D455N	194	D612I
111	D036I	132	D152I	153	D265I	174	D462N	195	D624I
112	D043I	133	D155I	154	D266I	175	D464N	196	D627I
113	D047I	134	D156I	155	D271I	176	D465N	197	D631I
114	D051I	135	D162I	156	D274I	177	D466N	198	D632I
115	D053I	136	D165I	157	D306I	178	D503N	199	D645I
116	D054I	137	D172I	158	D311I	179	D506N	200	D654I
117	D065I	138	D174I	159	D315I	180	D516N	201	D662I
118	D071I	139	D205I	160	D325I	181	D462I	202	D664I
119	D072I	140	D212I	161	D331I	182	D464I	203	D703I
120	D073I	141	D223I	162	D332I	183	D465I	204	D712I
121	D074I	142	D225I	163	D343I	184	D466I	205	D723I
122	D114I	143	D226I	164	D346I	185	D503I	206	D731I
123	D115I	144	D243I	165	D351I	186	D506I	207	D732I
124	D116I	145	D244I	166	D356I	187	D516I	208	D734I
125	D122I	146	D245I	167	D364I	188	D523I	209	D743I
126	D125I	147	D246I	168	D365I	189	D526I	210	D754I

CTCSS-i ja DCS-i signaalkoodi skaneerimine

1. Vajutage järjest klahve FUN, MHZ/SET ja seejärel pöörake kodeerimisnuppu, et valida menüü number 3 (R-CD).
2. Signaalkoodi tüübi vahetamiseks vajutage [MHZ/SET] ja seejärel [CALL/TONE]. Tüübi määramiseks vajutage [MHZ/SET].
3. CTCSS/DCS-i signaalkoodi skaneerimise alustamiseks vajutage MHZ/SET klahvi (1 s).

• Skaneerimisel vilgub punkt pärast R-CD-d.
• Skaneerimissuuna muutmiseks pöörake kodeerimisnuppu või vajutage mikrofoni klahvi UP/DWN.
• Funktsioonist väljumiseks vajutage suvalist klahvi.
• CTCSS/DCS-i signaalkoodi tuvastamisel kuvatakse signaalkood ja vilgub.

4. Tuvastatud signaalkoodi programmeerimiseks praeguse CTCSS/DCS-i signaalkoodi asemele vajutage MHZ/SET klahvi. Väljumiseks vajutage suvalist muud klahvi.

CTCSS/DCS-i signaalkoodi skaneerimine

• Tuvastatud signaalkoodi vilkumisel skaneerimise taastamiseks pöörake kodeerimisnuppu või vajutage mikrofoni klahvi UP/DWN.

5. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud MHZ/SET klahvi.
   Märkus:

• CTCSS/DCS-i signaalkoodi skaneerimise jätkamisel aktiveeritakse automaatselt CTCSS/DCS-i funktsioon (isegi kui praegune signaalkood ei määra CTCSS/DCS-i).
• Skaneerimise käigus saab vastuvõetavat signaali kõlariga jälgida.
• Kui signaali ei tuvastata, ei skaneeri CTCSS/DCS-i signaalkoodi skaneerimine.

Repeater'i funktsioon ja vorm

1. Põhisageduse seadmiseks hoidke all klahvi [MHZ/SET].

• Kui kuvatakse TX-L, kuvatakse põhisageduse teave vasakul ekraanil
• Kui kuvatakse TX-R, kuvatakse teave põhisageduse kohta paremal ekraanil

2. Valige vastuvõtusagedus
3. Valige sageduse erinevuse suund
4. Valige sageduse erinevus
5. Valige CTCSS/DCS signaalkood (vajadusel)

Programmeerige sageduse erinevus

Esiteks valige amatöörraadio repiiterjaama allapoole suunatud sagedus. Meetodid, nagu on kirjeldatud sageduse erinevuse valimisel.
Valige sageduse erinevuse suund
Valige saate sagedus, mis on vastuvõtusagedusest kõrgem või madalam.

1. Vajutage järjestikku klahve FUN, MHZ/SET ja seejärel keerake kodeerimisnuppu, et valida menüü number 5 (SFT).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida + või -.
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud klahvi MHZ/SET.

• Kui sageduse kohal kuvatakse + või -, näitab see, et sageduse erinevuse suund on valitud.

Kui sageduse erinevuse saate sagedus on väljaspool lubatud vahemikku, ei saa ülekannet jätkata. Sellisel juhul reguleerige vastuvõtusagedust, et saate sagedus oleks riba sagedusvahemikus, või muutke sageduse erinevuse suunda.

Valige sageduse erinevus

Et pääseda ligi repiiterjaamale, millel on vastuvõtu- ja ülekandesageduse vahel mittestandardne sageduse erinevus, muutke vaikimisi sageduse erinevust (enamik repiiterjaamu kasutab seda). Vaikimisi sageduse erinevus UHF-sagedusribas on 5,0 MHz.

1. Vajutage järjestikku klahve FUN, MHZ/SET ja seejärel keerake kodeerimisnuppu, et valida menüü number 10 (OFFSET).
2. Vajutage [MHZ/SET] ja seejärel keerake kodeerimisnuppu, et valida sobiv erinevussagedus.

• Valikuline erinevussagedus on vahemikus 0,00 MHz kuni 99,9875 MHz, sammuga 50 KHz.

3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud klahvi MHZ/SET.

Valige CTCSS/DCS signaalkood

Saate 1750 HZ
Muutke CALL-klahvi seadeid

1. Vajutage järjestikku klahve FUN, MHZ/SET ja seejärel keerake kodeerimisnuppu, et valida menüü number 18 (CK).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida CALL või 1750.
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud klahvi MHZ/SET.

Mõni repiiterjaam vajab, et mobiilraadio võtaks pärast 1750 Hz tooni edastamist vastu pideva signaali osa. Mobiilraadio saab pärast 1750 Hz tooni edastamist jääda 2 sekundiks ülekanderežiimi.

1. Vajutage järjestikku klahve FUN, MHZ/SET ja seejärel keerake kodeerimisnuppu, et valida menüü number 19 (HLD).
2. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
3. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud klahvi MHZ/SET.

Pöördsageduse funktsioon

Vahetage ülekande- ja vastuvõtusagedus
Pöördsageduse funktsiooni sisse- ja väljalülitamiseks vajutage järjestikku klahve FUN, REV.

• Kui funktsioon on aktiveeritud, kuvatakse ekraanil R.

Repeater'i jaama paigaldamine

1. Ühendage kaks mobiilraadiot kloonimis-/ülekandekaabliga (DATA pesa kaudu).
2. Kaks mobiilraadiot on ühendatud 50Ω antenniga, mis on koostatud ülekande takistusega.
3. Ühendage alalisvoolu toide.


Repeater'i menüü seadistus

Repeater'i funktsiooni saavutamiseks tuleb sisse lülitada kahe mobiilraadio ülekandefunktsioonid.

1. Vajutage järjestikku klahve FUN, MHZ/SET ja seejärel keerake kodeerimisnuppu, et valida menüü number 11 (RELAY).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et lülitada funktsioon sisse (ON).

• Kloonimiskaabel peab olema ühendatud ja funktsioon aktiveeritud. Kaabli eemaldamisel deaktiveeritakse funktsioon automaatselt ja kostab piiks.
• Enne funktsiooni aktiveerimist ühendage antenn täielikult.

3. Seadete salvestamiseks vajutage klahvi MHZ/SET või väljumiseks mõnda muud klahvi.

Sageduse erinevuse programmi protseduur

1. Valige vastuvõtusagedus (sagedus on suunatud saate sagedusele läbi repiiterjaama mobiilraadio).
2. Valige sageduse erinevuse suund (suund on suunatud vastupidisele sageduse erinevuse suunale läbi repiiterjaama mobiilraadio).
3. Valige sageduse sagedus (kui on vaja olla mittestandardse repiiterjaamana).
4. Valige CTCSS/DCS signaalkood (vajadusel).
   Märkus:

• Pärast mobiilraadio sageduse erinevuse programmeerimist saavutatakse ülekande- ja vastuvõtukanalite ülekandefunktsioon. Kui on vaja skannida teisi ülekande- ja vastuvõtukanaleid, programmeerige teise mobiilraadio mobiilraadio sageduse erinevus.
• Kanal on sama ülekande-vastuvõtu sagedusega, peab edastamiseks määrama sageduse erinevuse; Erinevad sagedused saavad otse üle kanda.

DTMF-funktsioon

Manuaalne valimine

Mikrofoni klaviatuuri klahve saab kasutada DTMF-klahvidena, sealhulgas täiendklahve (A, B, C, D). Manuaalseks valimiseks toimige järgmiselt.

1. Edastamiseks vajutage mikrofoni PTT-klahvi.
2. DTMF-tooni edastamiseks vajutage edastamise ajal klaviatuuri klahve. See on vastava DTMF-tooni edastamine.

Sagedus (Hz)	1209	1336	1477	1633
697	1	2	3	A
770	4	5	6	B
852	7	8	9	C
941	*	0	#	D

• Kui DTMF-i edastamise säilitamise funktsioon on aktiveeritud, võib edastusrežiim jääda ilma, et peaksite pidevalt mikrofoni PTT-klahvi vajutama. Edastusrežiim jääb aga alles ainult 2 sekundiks pärast klahvi vajutamist. Kui toiminguid ei tehta, lõpetab mobiilraadio edastamise.

DTMF-monitor

DTMF-tooni ei ole kõlarist kuulda, kui vajutate mikrofoni DTMF-klahvi. Kuid vajadusel saab DTMF-tooni jälgida.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 32 (DT.M).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahvi.

DTMF-i edastuse säilitamine

Kui see funktsioon on aktiveeritud, jääb mobiilraadio 2 sekundiks edastusrežiimi. DTMF-tooni edastamisel võite mikrofoni PTT-klahvi vabastada.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 29 (DT.H).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahvi.

Automaatne valimine

Kasutage 10 spetsiifilist DTMF-mälukanalit, et salvestada DTMF-numbreid, selle asemel et meelde jätta pikka numbrite jada.
DTMF-numbrite salvestamine mälukanalisse

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 27 (DTMF.MR).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida vajalik DTMF-mälukanali number (0 kuni 9). Samuti saab DTMF-mälukanali valimiseks kasutada mikrofoni UP/DWN klahvi.
3. Vajutage klahvi MHZ/SET.

• Sisestatakse DTMF-kood ja esimene number kuvatakse ekraanil ja vilgub.

4. DTMF-koodide valimiseks keerake kodeerimisnuppu.

• Saadaval on ka DTMF-koodide sisestamine mikrofoni klaviatuuri abil ja selleks on vaja ainult vajutada klaviatuuril vastavaid DTMF-koode.
• * asendatakse ekraanil tähega E ja # asendatakse tähega F.

5. DTMF-koodide valimiseks ja kursori järgmise juurde liigutamiseks vajutage klahvi MR.

• Eelmise juurde kursori liigutamiseks vajutage klahvi VFO. Praeguse kursori positsiooni bittide kustutamiseks vajutage klahvi FUN.

6. Korrake samme 4 ja 5, kuni sisestatakse 16 bitti.
7. Sisestamise lõpetamiseks vajutage klahvi MHZ/SET.

• Sisestuse tühistamiseks vajutage suvalist klahvi, välja arvatud MR, VFO, FUN ja MHZ/SET klahvi.
• Sisestamise lõpetamiseks, kui puudub 16 tähemärki, vajutage kaks korda klahvi MHZ/SET.

8. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahvi.

Salvestatud DTMF-numbrite kontrollimine

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 27 (DTMF.MR).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida vajalik DTMF-mälukanali number (0 kuni 9). Samuti saab DTMF-mälukanali valimiseks kasutada mikrofoni UP/DWN klahvi.
3. Vajutage klahvi REV.

• Kanalisse salvestatud numbrid kuvatakse ekraanil kerides ja kõlarist tuleb DTMF-toon (DTMF-tooni ei edastata).

4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud REV ja MHZ/SET klahvi.

Salvestatud DTMF-numbrite edastamine

1. Vajutage mikrofoni PTT ja mikrofoni PF/D klahvi.
2. Vabastage mikrofoni PF/D klahv (jätkake mikrofoni PTT-klahvi vajutamist), seejärel vajutage klahve (0 kuni 9), et edastada kanalisse salvestatud DTMF-numbreid.

• D-tooni edastamiseks vajutage uuesti mikrofoni PF/D klahvi.
• Kanalisse salvestatud numbrid kuvatakse ekraanil kerides ja kõlarist tuleb DTMF-toon. (Kui menüü number 32 (DT.M) on seatud asendisse OFF, siis DTMF-tooni ei tule).
• Pärast edastamist kuvatakse ekraanil uuesti sagedus.

3. Vabastage mikrofoni PTT-klahv.
   Märkus:

• Kui valitakse tühi DTMF-mälukanal ja vajutatakse klahvi MHZ/SET, taastatakse ekraanil sageduse kuvamine.
• Kui 2. sammus keeratakse kodeerimisnuppu või vajutatakse mikrofoni UP/DWN klahvi, saab DTMF-mälukanalit eelvaadata.

DTMF-tooni edastuskiiruse reguleerimine

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 28 (SPD).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida FA (kiire kiirus) või SL (aeglane kiirus).

• FA-tooni pidev kestus on 50 ms ja SL on 100 ms.

3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahvi.

Pausi kestuse reguleerimine

Muutke mälukanalisse salvestatud pausi kestust (tühine). Vaikesäte on 50 ms.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 30 (PA).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida 100, 250, 500 (vaikimisi), 750, 1000, 1500 või 2000 ms.
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.

DTMF-lukk

Kui soovite keelata klaviatuuri kasutamise, et vältida DTMF-edastust, saab aktiveerida DTMF-lukustusfunktsiooni.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 31 (DT.L).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahvi.

Kui see funktsioon on aktiveeritud, ei saa DTMF-tooni klaviatuuri kaudu saata. Samuti on keelatud DTMF-mälu edastamine.

ANI identifitseerimiskood

ID-kood koosneb 3 kuni 10 numbrist. Mobiilraadio annab vastete saamisel teate.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 51 (ANI).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahvi.

Kaugelt väljalülitamine/aktiveerimine

See funktsioon võib kaugjuhtimisega sisse/välja lülitada vastuvõtu- ja edastusfunktsiooni, edastades kaugelt väljalülitamise koode.

Kaugelt väljalülitamise kood koosneb 1–10 DTMF-koodist ja seda saab seadistada programmeerimise kaudu. Kui kaugelt väljalülitamise koodidega mobiilraadio saab koodi, lülitub mobiilraadio kaugelt väljalülitamise režiimi. Pärast aktiveerimiskoodide (väljalülitamise kood + #) vastuvõtmist taastab mobiilraadio normaalse töörežiimi. Funktsiooni sisse/välja lülitamist saab seadistada programmeerimise kaudu (OFF: vaikimisi).

PC-tarkvara abil saab seadistada kahte kaugelt väljalülitamise viisi:

• Edastamise keelamine
• Edastamise ja vastuvõtu keelamine

2 TONE signaalimine

Toon A sagedus: esimese tooni sagedus 2 TONE-s.
Toon B sagedus: teise tooni sagedus 2 TONE-s.

Toon A kestus: esimese tooni edastamise kestus 2 TONE-s.
Toon B kestus: teise tooni edastamise kestus 2 TONE-s.

2 TONE intervalli aeg: intervalli aeg esimese tooni lõpu ja teise tooni alguse vahel.
Pika tooni A kestus: tooni esimese tooni kestus (seadistatakse ainult esimene toon, teine on tühi), viidates esimese tooni edastamise kestusele 2 TONE-s.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 33 (2 TENC).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida 2 TONE koodigrupi numbrid, OFF (vaikimisi), 1~32.
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahvi.

2 TONE dekodeerimine

Liitmismeetod: valige 2-tooni dekodeerimiseks liitmismeetodid, mida saab jagada A-B, A-C, A-D, B-A, B-C, B-D, C-A, C-B, C-D, D-A, D-B, D-C, pikk A, pikk B, pikk C ja OFF.

• Vastamismeetod: mobiilraadio vastamismeetod pärast vastava 2 TONE kõne vastuvõtmist.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel keerake kodeerimisnuppu, et valida menüü number 34 (2 TDEC).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida 2 TONE dekodeerimisgrupi numbrid, OFF (vaikimisi), 1~8.
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahvi.

MSK signaalimine

Kasutage MSK signaalimist, et jätkata kõnet mobiilraadiote vahel. Mobiilraadio ID kood ja sihtmobiilraadio MSK ID kood tuleb eelnevalt seadistada. MSK ID kood on 16 kümnendkohaga andmed ja kuni 4 bitti, vahemik on 0~FFFF. MSK kodeerimine

• PTT ID tüüp
  MSK signaalimise kasutamiseks teistele mobiilraadiotele helistamiseks peaks PTT ID tüübiks valima MSK.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel pöörake kodeerimisnuppu, et valida menüü number 58 (IDSOR).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida PTT ID tüüp, DTMF (vaikimisi), MSK.
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi, välja arvatud klahv MHZ/SET.

• MSK kiire heli monitor
  Signaalimiskoodi saatmisel kostab mobiilraadio kõlarist viip, kui funktsioon on aktiveeritud.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel pöörake kodeerimisnuppu, et valida menüü number 54 (MSKM).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi, välja arvatud klahv MHZ/SET.

• MSK Roger Beep
  Kui funktsioon on aktiveeritud, teeb mobiilraadio pärast saatmist piiksu, et anda märku, et MSK signaalimine on saadetud.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel pöörake kodeerimisnuppu, et valida menüü number 55 (MSKBP).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi, välja arvatud klahv MHZ/SET.

MSK kõnede loend

Saate valida soovitud MSK kõnede numbrid MSK kõnede loendi kaudu. Iga kõne number vastab sihtmobiilraadio MSK ID numbrile. Saate sisestada soovitud MSK ID numbri arvuti programmeerimistarkvara MSK kõnede loendi kaudu.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel pöörake kodeerimisnuppu, et valida menüü number 56 (MSKGP).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida soovitud kõne number, OFF (vaikimisi) või 1~10.
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi, välja arvatud klahv MHZ/SET.

Märkus: MSK eel-kandeaeg: intervalli aeg on PTT klahvi vajutamisest kuni MSK kande saatmise alguseni ja seda saab seadistada arvuti programmeerimistarkvara kaudu.

• MSK dekodeerimine
• MSK ID numbri seadistamine
  Sisestage mobiilraadio MSK ID number arvuti programmeerimistarkvara MSK seadete ID seadistuse kaudu.
• MSK lähtestusaeg
  MSK lähtestusaeg viitab järelejäänud aja pikkusele pärast MSK kodeerimise õigsust, näiteks 10M seadistamine viitab õige oleku säilitamisele 10 minuti jooksul pärast MSK kodeerimise õigsust. Vajadusel saab valida sobiva MSK lähtestusaja.

1. Vajutage järjest FUN, MHZ/SET klahvi, seejärel pöörake kodeerimisnuppu, et valida menüü number 57 (MSKRT).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida soovitud kõne number, OFF (vaikimisi) või 1M~10M (minut).
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mis tahes muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes muud klahvi, välja arvatud klahv MHZ/SET.

Lisafunktsioon

Vastamismeetod

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 14 (ECHO).
2. Vajutage [MHZ/SET], seejärel valige kodeerimisnupuga "D-RX" või "S-RX".
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahv.

APO (automaatne väljalülitus)

Kui valitud aja jooksul ei vajutata klahve ega reguleerita juhtnuppe, lülitub mobiilraadio automaatselt välja. Mobiilraadio annab mõnesekundilise hoiatussignaali enne väljalülitamist 1 minuti pärast ja APO sümbol vilgub. Valitav APO aeg: OFF, 30, 60, 90, 120 või 180 minutit.

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 17 (APO).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida APO aeg, OFF (vaikimisi), 30, 60, 90, 120 või 180 minutit.
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahv. Märkus:

• APO ajastus jätkub isegi siis, kui mobiilraadio skannib.
• APO taimer hakkab ajastust siis, kui klahve ei vajutata, juhtnuppu ei reguleerita ja arvuti juhtimiskäske ei tuvastata.

S-meetri summutus

Kui S-meetri summutuse funktsioon on aktiveeritud, aktiveeritakse mobiilraadio summutus ainult siis, kui vastuvõetud signaali tugevus on suurem või võrdne S-meetri seadistusega. See väldib pidevat summutuse lähtestamist nõrkade jaamade vastuvõtmisel.

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 8 (SQL).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida S-meetri tase, OFF (vaikimisi), S0, S1, S2, S3, S4, S5, S6, S7.

• Kui on valitud mis tahes tase S0-S7, siis summutusnupp enam ei tööta.

3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahv.

Summutuse viivitus

Kui kasutatakse S-meetri summutuse funktsiooni, tuleb reguleerida ajavahemikku vastuvõetud signaali kadumisest kuni summutuse väljalülitamiseni.

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 9 (SQH).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida OFF (vaikimisi), 125, 250 või 500 ms.
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahv.

Piiksu funktsioon
Piiksu funktsioon kontrollib sisendit, vale viipa ja viga. Soovitatav on funktsioon sisse lülitada, et kontrollida valesid toiminguid ja viga. Kuid kui soovite funktsiooni välja lülitada

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 23 (BP).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida OFF.
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahv.

Mobiilraadio teeb järgmise hoiatussignaali isegi siis, kui piiksu funktsioon on välja lülitatud.

• APO hoiatussignaal
• TOT hoiatussignaal

Hõivatud kanali blokeering

Selle funktsiooniga saab vältida edastamist teiste poolt kasutataval kanalil või sagedusel. Kui funktsioon on sisse lülitatud ja kui kanalit või sagedust kasutavad teised, vajutage PTT klahvi ja mobiilraadio annab vale piiksu ja ei edasta.

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 21 (BCL).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahv.

Sageduse sammu suurus

Kodeerimisnupu või mikrofoni UP/DWN klahvi kasutamisel vastuvõtusageduse valimiseks tuleb valida õige sageduse sammu suurus.

Sageduse sammu suuruse muutmine

1. VFO režiimis vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 1 (STP).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida vajalik sageduse sammu suurus.
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes klahvi, välja arvatud MHZ/SET klahv.

Märkus: kui muudetakse praeguse töösagedusega mittevastavat sageduse sammu suurust, reguleerib mobiilraadio automaatselt töösageduse vastavaks uuele sageduse sammu suurusele.

Ekraani taustvalgustuse süttimismeetod

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 43 (LLIG).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida AUTO, ON (vaikimisi) või OFF.
   Märkus: automaatse taustvalgustuse kasutamisel süttib ekraani taustvalgus esipaneeli või mikrofoni klahvide vajutamisel ja jääb põlema 5 sekundiks.

• Kodeerimisnuppu saab ka lukustada. Kodeerimisnupu pidevaks kasutamiseks, kui lukustusfunktsioon on sisse lülitatud, valige menüü number 26 (ENC) ja valige ON.
• Kui lukustusfunktsioon on sisse lülitatud, ei saa mobiilraadiot lähtestada.
• Mobiilraadio töörežiimi ei saa vahetada, vajutades (Power) + mis tahes klahvi.
• Mikrofoni PF klahvi saab tavapäraselt kasutada isegi siis, kui lukustusfunktsioon on sisse lülitatud.

Kodeerimisnupu aktiveerimine

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 26 (ENC).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud MHZ/SET klahv.

Mikrofoni PF klahv

Paljusid mobiilraadio seadeid saab seadistada ilma mobiilraadio klahve või juhtnuppu kasutamata. Mikrofoni PF/D, MR/C, VFO/B ja CALL/A saab seadistada erinevateks mobiilraadio funktsioonideks.
Mikrofoni klahvide vaikefunktsioon:

• Mikrofoni PF1 (PF/D) klahv: 1MHz samm
• Mikrofoni PF2 (MR/C) klahv: mälu väljakutsumine
• Mikrofoni PF3 (VFO/B) klahv: VFO valik
• Mikrofoni PF4 (CALL/A) klahv: kõnekanali valik

Märkus: Mikrofoni klahvide programmeerimiseks tuleb menüü number 38 (MC.L) seadistada "OFF" peale

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga üks menüü numbritest 26–42 (PF1-PF4).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida programmeeritavad funktsioonid.
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes klahvi, välja arvatud MHZ/SET klahv.

Taustvalgustuse värvi seadistus

Taustvalgustuse värv näitab mobiilraadio tööolekut. Eelnevalt saab seadistada kolme tüüpi taustvalgustuse värvi tööolekut: ooterežiim, edastamine ja vastuvõtmine.

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel valige kodeerimisnupuga menüü number 44 (WF.CLR), 45 (RX.CLR) ja 46 (TX.CLR) ning seadistage iga olek.
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida värvitüübid: 1, 2, 3, 4 (vaikimisi), 5, 6, 7 ja 8.
3. Seadete salvestamiseks vajutage MHZ/SET klahvi või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mis tahes klahvi, välja arvatud MHZ/SET klahv.

LCD kontrasti reguleerimine

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 47 (CONTR).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida LCD kontrasti tase: 0, 1, 2 (vaikimisi) ja 3.
3. Sätete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage suvalist klahvi, välja arvatud klahv MHZ/SET.

Lukustusfunktsioon

Lukustusfunktsioon võib keelata enamiku klahve, et vältida funktsiooni juhuslikku aktiveerimist.

1. Vajutage klahvi FUN (1 s).

• Kui funktsioon on sisse lülitatud, kuvatakse ekraanil.
• Järgmisi klahve ei saa lukustada (Toide), FUN (1 s), helitugevuse nupp, PTT ja mikrofoni klaviatuur 2. Klahvide avamiseks vajutage uuesti klahvi FUN (1 s).

Programmeeritav funktsioon

• MONI: Monitori funktsioon sisse/välja
• ENTER: Sisestage klaviatuuri kaudu sagedus või mälukanali number
• 1750: Edastage 1750 Hz
• VFO: Sisenege VFO režiimi
• MR: Sisenege MR (mälu väljakutse) režiimi
• CALL: Valige kõnekanal
• MHz: Sisenege 1 MHz sammurežiimi
• REV (pöördsagedus): Pöördsageduse funktsioon sisse/välja
• SQL (Squelch): Sisenege squelch režiimi
• M-V: Mälukanal VFO edastusse
• M.IN: Mälukanal
• C.IN: Mälu kõnekanal
• MENU: Sisenege menüürežiimi
• SHIFT (nihe) : Nihke funktsioon sisse/välja
• LOW: Valige edastusvõimsus
• LOCK: Lukustusfunktsioon sisse/välja (tuleb vajutada 1 s)
• STEP (samm): Valige sageduse sammu suurus

Märkus: lisaks menüürežiimi sisenemisele ja PF1-PF4 valimisele saab funktsioone seadistada, vajutades programmeeritud PF-klahvi ja lülitades sisse mobiilraadio. Kui programmeerite PF-klahvi hilisema meetodiga, pöörake funktsioonide valimiseks kodeerimisnuppu või vajutage mikrofoni ÜLES/ALLA klahvi. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahv MHZ/SET.

Toite teade

Mobiilraadio sisselülitamisel kuvatakse toite teade, mida saab muuta (kuni 6 tähemärki).

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 22 (P.ON.MSG).
2. Vajutage klahvi MHZ/SET ja ekraanil kuvatakse toite teade ja sisestuskursor.
3. Bittide valimiseks pöörake kodeerimisnuppu.

• Saab sisestada järgmisi tähestiku ja numbri bitte: 0–9, A–Z, –– (kriips), / (kaldkriips) ja tühik.
• Lisaks kodeerimisnupule saab bitte sisestada mikrofoni klaviatuuriga.

4. Kursori järgmise juurde liigutamiseks vajutage klahvi MR.

• Kursori eelmise juurde liigutamiseks vajutage klahvi VFO. Praeguse kursori positsiooni tähemärkide kustutamiseks vajutage klahvi FUN.

5. Korrake samme 3 ja 4, kuni olete sisestanud 6 tähemärki.
6. Sätete lõpetamiseks ja toite teate salvestamiseks vajutage klahvi MHZ/SET.
7. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahvid MHZ/SET ja FUN.

Märkus: kui toite teadet ei ole seadistatud, kuvatakse ekraanil mobiilraadio sisselülitamisel mobiilraadio aku pinge.

Programmeeritav VFO

Sageduse tööpiirkonna piiramiseks programmeerige VFO spetsifikatsioonide jaoks kõrgemad ja madalamad sagedused. Näiteks madalam sagedus valib 462 MHz ja kõrgem sagedus valib 468 MHz. Reguleerimisvahemik on 462,000 MHz kuni 462,000 MHz.

1. VFO režiimis vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 7 (PVFO).

• Ekraanil kuvatakse sagedusriba praegune programmeeritav sagedusvahemik.2. Madalama sageduse (MHz) valimiseks vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu.

2. Kõrgema sageduse (MHz) valimiseks vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu.
3. Sätete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahv MHZ/SET.

Märkus:

• ≤ 100 KHz sagedusi ei saa programmeerida.
• Kõrgem sagedus ei saa olla madalam kui valitud madalam sagedus.

TOT

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 20 (TOT).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida 3, 5 või 10 minutit (vaikimisi).
3. Sätete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahv MHZ/SET.

Märkus: mobiilraadio teeb hoiatava piiksu isegi siis, kui menüü number on seatud olekule OFF.

Mikrofoni klaviatuuri lukustus

Mikrofoni klaviatuuri lukustus keelab mikrofoni PF-klahvi ja väldib mobiilraadio toimingute muutmist klahvide juhusliku vajutamise korral.

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 38 (MC.L).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Sätete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahv MHZ/SET.

Hääle tihendamine

Mürataseme vähendamiseks ja häälekvaliteedi parandamiseks saab sisse lülitada hääle tihendamise funktsiooni.

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 49 (CPD).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida ON või OFF (vaikimisi).

• Ühe mobiilraadio hääle tihendamine on sisse lülitatud, teise puhul tuleb helikvaliteedi tagamiseks see sisse lülitada.

3. Sätete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahv MHZ/SET.

Hääle krüpteerimise segamine

Saab valida viis krüpteerimise elementi, saate need määratleda privaatse side tagamiseks.

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 50 (SR).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida OFF (vaikimisi), USER (määratle), 3450, 3400, 3300, 3200, 3100 või 3000 Hz.

• Kahe mobiilraadio vahelise privaatse side tagamiseks tuleb spetsifikatsioonid seadistada samaks, et tagada normaalne side.

3. Sätete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahv MHZ/SET.

Kõlari sisselülitamine (SP vaigistuse tühistamine)

Kõlar lülitub sisse, kui mobiilraadio võtab vastu sidesignaali. Saab valida avamistingimused.

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 59 (UNMUTE).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida PTT ID tüübid: QD (vaikimisi), Q+0 või Q-0.
   QD: Kõlar lülitub sisse niipea, kui CTCSS/DCS signaal on õige.
   Q+0: Signaali sisselülitamiseks peavad olema õiged nii CTCSS/DCS signaal kui ka valikuline signaal (DTMF või MSK signaal).
   Q-0: Lülitage sarv sisse alati, kui üks CTCSS/DCS signaal, valikuline signaal (DTMF või MSK signaal) on õige
3. Sätete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahv MHZ/SET.

Roger Beep

Kui funktsioon on sisse lülitatud, teeb mobiilraadio pärast edastamist lõpetamise viipa. Viip saadetakse vastuvõtjale, et teavitada vastuvõtjat, et side on lõppenud.

Roger Beep ON/OFF

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel pöörake kodeerimisnuppu, et valida menüü number 60 (TEND).
2. Vajutage klahvi MHZ/SET ja pöörake kodeerimisnuppu, et valida ON või OFF (vaikimisi).
3. Sätete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks vajutage mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage suvalist muud klahvi, välja arvatud klahv MHZ/SET.

Roger Beep helitugevuse seadistus

Roger beepi helitugevust saab valida vastavalt vajadusele.

1. Vajutage kordamööda klahve FUN, MHZ/SET, seejärel keerake kodeerimisnuppu, et valida menüü number 61 (TVOL).
2. Vajutage klahvi MHZ/SET ja keerake kodeerimisnuppu, et valida helitugevuse tasemeid: 1~25, 10 (vaikimisi).
3. Seadete salvestamiseks vajutage klahvi MHZ/SET või tühistamiseks mõnda muud klahvi.
4. Menüürežiimist väljumiseks vajutage mõnda muud klahvi, välja arvatud klahv MHZ/SET.

Lähtestamine

Täielik lähtestamine

Täieliku lähtestamise meetod 1:

1. Kui mobiilraadio on välja lülitatud, vajutage FUN ja (toide) klahvi.

• Kõik indikaatorid süttivad hetkeks ja kuvatakse täieliku lähtestamise kinnitusteade.

2. Vajutage FUN-klahvi.

• Ekraanil kuvatakse SURE?
• Tühistamiseks vajutage suvalist klahvi, välja arvatud FUN-klahvi.

3. Mobiilraadio lähtestamiseks vajutage FUN-klahvi.

• Ekraanil kuvatakse hetkeks WAIT.

Täieliku lähtestamise meetod 2:

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel keerake kodeerimise juhtnuppu, et valida menüü number 53 (RESET).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida FULL.
3. Vajutage MHZ/SET klahvi.

• Ekraanil kuvatakse SURE?
• Tühistamiseks vajutage suvalist klahvi, välja arvatud MHZ/SET klahvi.

4. Mobiilraadio lähtestamiseks vajutage uuesti MHZ/SET klahvi.

• Ekraanil kuvatakse hetkeks WAIT.

VFO lähtestamine

Meetod 1

1. Kui mobiilraadio on välja lülitatud, vajutage VFO ja (toide) klahvi.

• Kuvatakse VFO lähtestamise kinnitusteade.

2. Vajutage VFO-klahvi.

• Ekraanil kuvatakse SURE?
• Tühistamiseks vajutage suvalist klahvi, välja arvatud VFO-klahvi.

3. Mobiilraadio lähtestamiseks vajutage uuesti VFO-klahvi.

• Ekraanil kuvatakse hetkeks WAIT.

Meetod 2

1. Vajutage kordamööda FUN, MHZ/SET klahvi, seejärel keerake kodeerimise juhtnuppu, et valida menüü number 53 (RESET).
2. Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida VFO.
3. Vajutage MHZ/SET klahvi.

• Ekraanil kuvatakse SURE?
• Tühistamiseks vajutage suvalist klahvi, välja arvatud MHZ/SET klahvi.

4. Mobiilraadio lähtestamiseks vajutage uuesti MHZ/SET klahvi.

• Ekraanil kuvatakse hetkeks WAIT.

Juhtmega kloonimine

See funktsioon võimaldab saata ühe mobiilraadio salvestatud materjale ja seadistatud andmeid teisele mobiilraadiole. Eeldame, et andmeid edastav mobiilraadio on saatja ja andmeid vastu võttev mobiilraadio on vastuvõtja, toimige järgmiselt:

1. Kasutage kloonimiskaablit, et ühendada kaks mobiilraadiot DATA pesa kaudu.
2. Lülitage saatja välja ja lülitage vastuvõtja sisse.
3. Vajutage samaaegselt CALL/TONE, MHZ/SET ja (toide) klahvi, et saatja sisse lülitada ja ekraanil kuvatakse CLONE, juhtmega kopeerimisfunktsioon on aktiveeritud.
4. Vajutage saatja MHZ/SET klahvi. Saatja kuvab CLONING ja vastuvõtja kuvab CLONE RX. Mobiilraadiod lülituvad kopeerimisrežiimi ja kuvatakse kopeerimise edenemine.


• CLONING parempoolses nurgas olev number tähistab edukate kloonimiste arvu.

5. Kui saatja kloonimisnumber on 100, on kopeerimine lõppenud ja ekraanil kuvatakse CLONE OK, CLONE kuvatakse uuesti 1 sekundiks, et siseneda kopeerimise ettevalmistusolekusse.
6. Kui vastuvõtja kloonimisnumber on 100, on kopeerimine lõppenud ja vastuvõtja lülitatakse automaatselt uuesti sisse.
7. Kui kopeerimise käigus ilmneb tõrge, kuvatakse ekraanil CLONE FALL. Kontrollige, kas ühenduskaabel ja mobiilraadio mudel on õiged jne. Proovige uuesti.
8. Kui soovite jätkata järgmise mobiilraadio kopeerimist, lülitage vastuvõtja välja ja eemaldage edastuskaabel. Vahetage teine mobiilraadio ja lülitage sisse. Korrake samme 4, 5 ja 6. Kopeerimise katkestamiseks kopeerimise ajal lülitage mobiilraadiod välja.

Tehnilised andmed

Sagedusvahemik		GMRS
Sagedussamm		5/6.25/10/12.5/15/20/25/30/50/100KHZ
Edastusmeetod		F3E(FM)
Antenni takistus		50Ω, tasakaalustamata
Sageduse stabiilsus		≥±2.5ppm(-20°C~60°C)
Töötemperatuur		-20°C~60°C
Toitepinge		13.8V±15%, negatiivse pooluse maandus
Voolutarve		Vastuvõtt: (RF 2W), ≤1A
Voolutarve		Edastamine (Max): ≤14A
RF võimsus		Madal: 5W, Kõrge: 40W

Veaotsing

Probleemid	Põhjused	Meetmed
Ühendage 13.8V alalisvoolu toide ja vajutage (toide) klahvi, mobiilraadiot ei saa sisse lülitada ja ekraanil ei kuvata midagi.	Toitekaabel on ühendatud tagurpidi. Üks või mitu toitekaabli kaitset on läbi põlenud.	Ühendage juhuslikult kaasasolev toitekaabel õigesti: Punane (+) ja Must (-). Kontrollige läbi põlenud kaitsme põhjust ja parandage. Paigaldage sama nimiväärtusega uus kaitse.
Ekraan on endiselt tume, isegi kui on valitud suurem heledus.	Toitepinge on madal.	Toitepinge peab olema 13.8V alalisvoolu ±15% (11.7 V kuni 15.8 V alalisvoolu). Kui sisendpinge on väljaspool vahemikku, reguleerige stabiilset toiteallikat ja kontrollige kõiki toitekaablite ühendusi.
Sagedust ei saa valida kodeerimise juhtnuppu keerates või mikrofoni UP/DWN klahvi vajutades.	On valitud mälukutsumise režiim.	Vajutage VFO-klahvi.
Enamik klahve ja kodeerimise juhtnupp ei tööta.	Lukustusfunktsioon on aktiveeritud. Mobiilraadio on kanalite kuvamise režiimis.	Vabastage kõik lukustusfunktsioonid. Kui mobiilraadio on välja lülitatud, vajutage kanalite kuvamise režiimist väljumiseks (toide) klahvi + REV klahvi.
Mälukanalit ei saa valida kodeerimisnuppu keerates või mikrofoni UP/DWN klahvi vajutades.	Mälukanal ei salvesta andmeid.	Salvestage andmed mõnes mälukanalis.
Mobiilraadio ei saa edastada, isegi kui vajutatakse PTT klahvi.	Mikrofoni pistik ei ole täielikult esipaneeli pistikusse ühendatud. Valitud edastussageduse erinevus muudab edastussageduse väljapoole lubatud vahemikku	Lülitage mobiilraadio välja ja ühendage mikrofoni pistik, kuni see on fikseeritud. Vajutage FUN ja MHZ/SET klahvi, seejärel keerake kodeerimise juhtnuppu, et valida menüü number 5 (SFT). Vajutage MHZ/SET klahvi ja keerake kodeerimisnuppu, et valida OFF. Seadete salvestamiseks vajutage MHZ/SET klahvi ja menüürežiimist väljumiseks vajutage suvalist klahvi, välja arvatud MHZ/SET klahvi.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Retevis RA87 – GMRS mobiilraadio kasutusjuhend

Saadaolevad keeled
