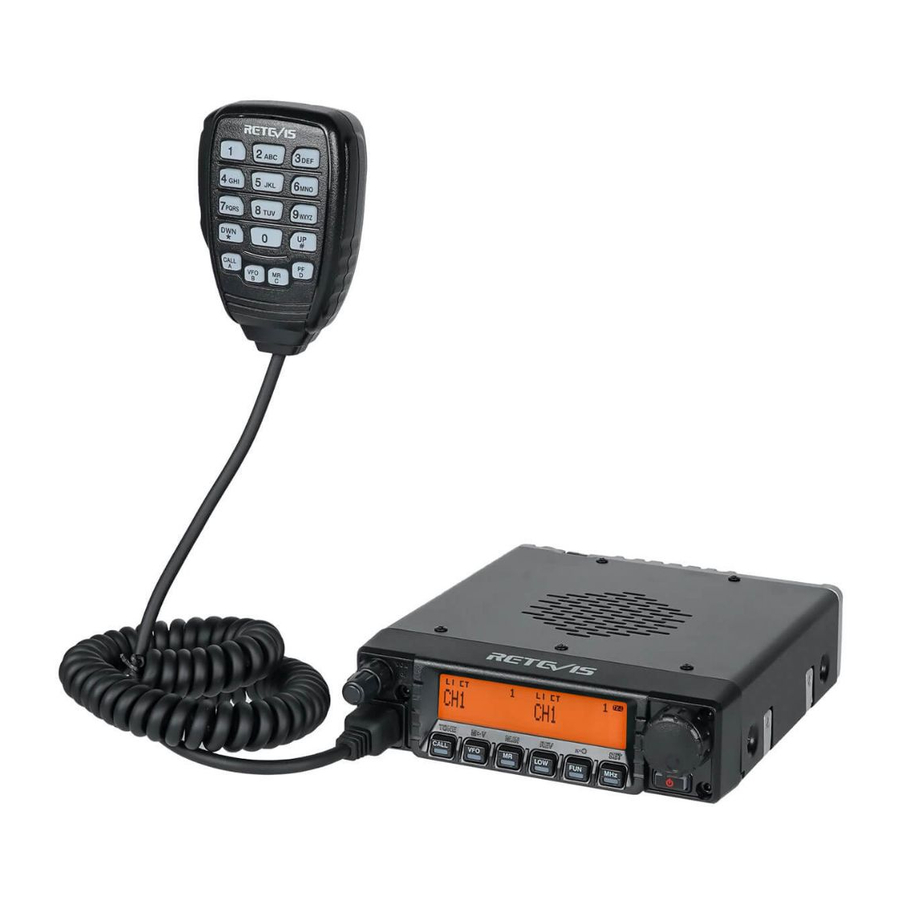

Retevis RA87 - priručnik za GMRS mobilni radio

Glavne značajke

• Kontrolirajte i odaberite različite funkcije povoljno putem izbornika.
• 200 memorijskih i pozivnih kanala; upravljanje grupama memorijskih kanala
• Mogu se odabrati višestruki jednostavni i visokokvalitetni načini skeniranja.
• Sastavite jednostavnu repetitorsku stanicu
• LCD zaslon i podesive boje pozadinskog osvjetljenja
• Dvostruko stanje čekanja, dvostruki frekvencijski zaslon
• Programabilne funkcijske tipke ručnog mikrofona
• Kompandiranje glasa
• 260 CTCSS/DCS
• AIN identifikacijski kod
• DTMF funkcija kodiranja i dekodiranja
• MSK kodiranje i dekodiranje signalizacije
• Isti, različit, obrnuti frekvencijski postav
• Podešavanje širokopojasnog/uskopojasnog načina rada
• APO zaštita kada je napon baterije izvan dopuštenog raspona

Funkcija radija

Prednja ploča

Popis	Naziv	Funkcija
1	Gumb za glasnoću	Podesite izlaznu glasnoću. Rotirajte gumb u smjeru kazaljke na satu za povećanje glasnoće.
2	Gumb za prigušivanje šuma	Prije rada, rotirajte gumb u smjeru suprotnom od kazaljke na satu dok pozadinska buka ( na zaslonu) ne nestane kako bi se poboljšala osjetljivost slabog signala.
3	Priključak za mikrofon (ručni mikrofon)	Spojite na dodatni RA87 ručni mikrofon.
4	Uključivanje/isključivanje	Pritisnite 1 s za uključivanje/isključivanje mobilnog radija.
5	Tipka CALL/TONE	Pritisnite tipku za pozivanje pozivnog kanala.
6	Tipka VFO/M-V	Pritisnite tipku za ulazak u VFO način rada.
7	Tipka MR/M、IN	Pritisnite tipku za ulazak u način pozivanja memorije.
8	Tipka LOW/REV	Kontinuirano pritisnite tipku za prebacivanje snage.
9	Tipka FUN/ -o	Kratko pritisnite tipku za pregled druge funkcije tipki.
10	Tipka MHZ/SET	Pritisnite tipku 1 s za zaključavanje/otključavanje tipki mobilnog radija. Pritisnite tipku za ulazak u MHz način rada.
11	Gumb za kodiranje	U VFO načinu rada odaberite radnu frekvenciju. U načinu pozivanja memorije odaberite memorijski kanal. U načinu rada izbornika odaberite brojeve izbornika. Prilikom skeniranja odaberite smjer skeniranja.

Zaslon

Popisi
1	Odaberite razine RF snage
2 3	Pojavljuje se kada je aktivirana funkcija DCS/CTCSS. Pojavljuje se kada je aktivirana funkcija 2TONE.
4	Pojavljuje se kada je aktivirana funkcija pomaka repetitorske stanice.
5	Prikaz brojeva izbornika, brojeva memorijskih kanala i statusa.
6	Pojavljuje se kada se podaci pojavljuju u prikazanom memorijskom kanalu.
7	Prikaz frekvencije, postavke izbornika, naziva memorije i drugih informacija.
8	Pojavljuje se kada se pritisne tipka izbornika.
9	Pojavljuje se kada je odabran uskopojasni frekvencijski način rada.
10	Pojavljuje se kada je aktivirana funkcija obrnute frekvencije.
11 12	Pojavljuje se kada je aktivirana funkcija šifriranja. Pojavljuje se kada je aktivirana funkcija kompandiranja glasa.
13	Prikaz jačine signala prijenosa i prijema.
14	Pojavljuje se kada je aktivirano zaključavanje memorijskog kanala.
15	Lijevo od zaslona je glavna frekvencija, a desno je podfrekvencija.
16	Desno od zaslona je glavna frekvencija, a lijevo je podfrekvencija.
17	Pojavljuje se kada je AIN identifikacijski kod točan
18	Pojavljuje se kada je aktivirana funkcija prijenosa.
19	Pojavljuje se kada je aktivirana funkcija zaključavanja tipki.

Stražnja ploča

Popis	Naziv	Funkcija
1	Priključak za antenu	Spojite na vanjsku antenu
2	13,8 V DC kabel	Spojite na 13,8 V DC, molimo koristite kabel za napajanje u paketu za spajanje
3	DATA utičnica	Koristite programski kabel za priključivanje u utičnicu i spajanje na računalo za programiranje mobilnog radija. Koristite programski kabel ili kabel za kloniranje/prijenos za kopiranje informacija ili prijenos komunikacije putem spajanja na računalo putem utičnice.
4	SP (zvučnik) utičnica	Spojite na 3,5 mm mono (dvostruki kabeli) utičnicu vanjski zvučnik

Mikrofon

Popis	Naziv	Funkcija
1	PTT tipka	Pritisnite tipku za prijenos signala i otpustite za primanje signala.
2	DWN/*tipka	Pritisnite tipku za smanjenje radne frekvencije, brojeva memorijskih kanala, brojeva izbornika, itd. Kontinuirano pritisnite za ponavljanje operacija. Za funkcije s više izbora, tipka može prebacivati različite vrijednosti. Pritisnite tipku PTT mikrofona, zatim pritisnite tipku DWN/* za prijenos.
3	UP/# Tipka	Pritisnite tipku za povećanje radne frekvencije, brojeva memorijskih kanala, brojeva izbornika, itd. Kontinuirano pritisnite tipku za ponavljanje operacija. Za funkcije s više izbora, tipka može prebacivati različite vrijednosti. Pritisnite tipku PTT mikrofona, zatim pritisnite tipku UP/# za prijenos.
4	CALL/A Tipka	Isto kao i tipka Call na prednjoj ploči. Ako je potrebno, ponovno programirajte tipku. Pritisnite tipku PTT mikrofona, zatim pritisnite tipku CALL/A za prijenos A. Tipka je PF4 i može se reprogramirati.
5	VFO/B Tipka	Isto kao i tipka VFO na prednjoj ploči. Ako je potrebno, ponovno programirajte tipku. Pritisnite tipku PTT mikrofona, zatim pritisnite tipku VFO/B za prijenos B. Tipka je PF3 i može se reprogramirati.
6	MR/C Tipka	Isto kao i tipka MR na prednjoj ploči. Ako je potrebno, ponovno programirajte tipku. Pritisnite tipku PTT mikrofona, zatim pritisnite tipku MR/C za prijenos C. Tipka je PF2 i može se reprogramirati.
7	PF/D Tipka	Zadana funkcija je korak od 1 MHZ. Koristite gumb za kodiranje ili tipku UP/DWN mikrofona za promjenu radne frekvencije za 1MHz. Mobilni radio je u dvostrukom stanju čekanja, dugo pritisnite tipku za prebacivanje glavne frekvencije i podfrekvencije. Ako je potrebno, ponovno programirajte tipku.
8	DTMF tipkovnica	Pritisnite tipku PTT mikrofona, zatim pritisnite tipku PF/D za prijenos D. Tipka je PF1 i može se reprogramirati. Tipkovnica ima 16 tipki, koje se koriste u DTMF-u ili izravno unose radnu frekvenciju ili brojeve memorijskih kanala. DTMF se također može koristiti za programiranje naziva memorijskog kanala, poruke o napajanju ili drugih riječi.

Pripreme

Instalacija mobilnog radija

1. Instalirajte mobilni radio kao na sljedećoj slici



1. Spojite na napajanje i provjerite ispravnost. Spojite kabel za napajanje na akumulator (ne skidajte žicu osigurača s kabela za napajanje.

2. Spojite DC kabel za napajanje na priključak za napajanje mobilnog radija
3. Zamijenite žicu osigurača: Ako se žica osigurača topi, potvrdite razlog i probleme, zatim zamijenite žicu osigurača.

4. Spajanje antene: Kao što je prikazano na slici: spojite priključak antene i mobilni radio (Napomena: provjerite je li veza između mobilnog radija i antene dovršena prije prijenosa).

5. Spajanje mikrofona
   Prije glasovne komunikacije, utaknite priključak mikrofona u utičnicu baze mobilnog radija na prednjoj ploči i čvrsto pritisnite. Kao što je prikazano na slici:

6. Spajanje kabela za PC programiranje
   Spojite programski kabel u paketu na računalo putem DATA utičnice i instalirajte određeni programski softver za čitanje i pisanje mobilnog radija.
7. Koristite CL-900 kabel za kloniranje ili prijenos za spajanje dva mobilna radija (putem DATA utičnice).

Osnovne operacije

Uključivanje/isključivanje

1. Pritisnite (tipka za uključivanje) da biste uključili mobilni radio.
   Mobilni radio proizvodi glasne dvostruke zvučne signale. Na zaslonu se nakratko prikazuje poruka o uključivanju, a zatim frekvencija i drugi indikatori. Da biste isključili mobilni radio, pritisnite (tipka za uključivanje) otprilike 1 sekundu. Prilikom isključivanja mobilnog radija, mobilni radio proizvodi tihi dvostruki zvuk, sprema trenutnu frekvenciju i specifikacije te poziva specifikacije sljedeći put kada se uključi.

Prebacivanje glavne i pod-frekvencije

Glavna frekvencija odnosi se na trenutni radni kanal. Pod-frekvencija se odnosi na kanal za primanje i nadzor.

3 načina za prebacivanje glavne i pod-frekvencije

1. Kada je izbornik 14(ECHO) postavljen na "AUTO" (automatski), sekundarna frekvencija nadziranog signala automatski se prebacuje na glavnu frekvenciju.
2. Kada je izbornik 14(ECHO) postavljen na "MANU" (ručno), kada sekundarna frekvencija nadzire signal, ima iste funkcije kao glavna frekvencija unutar otprilike 3 sekunde, kao što su: može provoditi prioritet prijenosa skeniranjem itd.
3. Dugo pritisnite tipku MHZ/SET za prebacivanje glavne i pod-frekvencije.
   Na primjer, javna površina zaslona izvorno prikazuje TX-L, a nakon prebacivanja prikazuje TX-R.

Podešavanje glasnoće

Okrenite gumb za glasnoću u smjeru kazaljke na satu da biste povećali izlaznu glasnoću, a okrenite gumb za glasnoću u smjeru suprotnom od kazaljke na satu da biste smanjili izlaznu glasnoću.

Podešavanje prigušivača
Okrenite gumb prigušivača u smjeru kazaljke na satu dok pozadinska buka (na zaslonu) ne nestane kako biste poboljšali osjetljivost na slabe signale.

Prijenos
Prilikom prijenosa pritisnite tipku PTT i držite je oko 5 cm od mikrofona da biste normalno govorili. Ako je glavna frekvencija na lijevoj strani zaslona, ​​prikazat će se TX-L, a na desnoj strani TX-R. Nakon govora otpustite tipku PTT.

Odabir izlazne snage

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za kodiranje da biste odabrali broj izbornika 6 (TXP).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje da biste odabrali H (velika snaga; zadano) ili M, L3, L2 i L1.
3. Pritisnite tipku MHZ/SET da biste spremili postavke ili pritisnite bilo koju drugu tipku da biste poništili.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.
5. Kontinuirano pritišćite tipku LOW/REV za promjenu snage.

Napomena:

• Nemojte dugo prenositi s velikom snagom, jer to može uzrokovati pregrijavanje mobilnog radija i neispravan rad.
  Kontinuirani prijenos može uzrokovati pregrijavanje hladnjaka. U tom slučaju nemojte dodirivati ​​hladnjak. Kada se mobilni radio pregrije zbog okruženja visoke temperature ili kontinuiranog prijenosa, radi zaštitnog kruga, mobilni radio može automatski prebaciti veliku izlaznu snagu na malu izlaznu snagu.
• Prebacivanje napajanja može se nastaviti u kanalu za dopuštenje prebacivanja napajanja. Odabir frekvencije

VFO način rada

VFO način rada je osnovni način za promjenu radne frekvencije. Da biste ušli u VFO način rada, pritisnite tipku VFO. Okrenite gumb za kodiranje u smjeru kazaljke na satu da biste povećali frekvenciju, a okrenite gumb za kodiranje u smjeru suprotnom od kazaljke na satu da biste smanjili frekvenciju. Tipka UP/DWN mikrofona može se koristiti za podešavanje frekvencije.

• Pritisnite tipku UP/ DWN mikrofona za kontinuirano povećanje ili smanjenje frekvencije. UP/ DWN
• MHz način rada

Ako je potrebna radna frekvencija daleko od trenutne frekvencije, koristite MHz način podešavanja za brzo podešavanje.

1. Kada ste u VFO načinu rada ili načinu poziva, pritisnite [MHZ/SET]·MHz digitalno treperenje
2. Okrenite gumb za kodiranje da biste odabrali željenu MHz vrijednost
3. pritisnite bilo koju tipku da biste postavili odabranu frekvenciju i vratili se u VFO način rada
4. Upotrijebite gumb za kodiranje ili mikrofon (tipka UP][DWN] za nastavak podešavanja frekvencije prema potrebi

Izravno unesite frekvenciju

1. Pritisnite tipku VFO/B. Izravan unos frekvencije mora biti u VFO načinu rada.
2. Pritisnite tipku PF/D mikrofona s funkcijom Enter, odnosno tipku Enter mikrofona.
3. Pritisnite brojčanu tipku od 0 do 9 da biste unijeli potrebnu frekvenciju.

Ako se mijenjaju samo MHz brojevi, a KHz brojevi ostaju isti, pritisnite tipku VFO/B umjesto tipke Enter mikrofona. Unesena dodijeljena frekvencija bit će potvrđena kada se pritisne tipka Enter mikrofona.

Postavke izbornika

Posjet izborniku

1. Pritisnite redom tipke FUN, MHZ/SET za ulazak u sučelje izbornika.

2. Okrenite gumb za kodiranje da biste odabrali potrebni izbornik. Prilikom promjene brojeva izbornika, na zaslonu će se prikazati kratki uvod u svaki izbornik i trenutne specifikacije.
3. Pritisnite tipku MHZ/SET za opremanje sa specifikacijama trenutno odabranih brojeva izbornika.
4. Okrenite gumb za kodiranje da biste odabrali potrebnu specifikaciju.
5. Pritisnite tipku MHZ/SET da biste spremili nove postavke ili pritisnite druge tipke da biste poništili.
6. Pritisnite bilo koju drugu tipku za izlaz iz tipke izbornika, osim tipke MHZ/SET.

Napomena:
U sljedećoj tablici, stavke s * nakon broja izbornika su stavke javnog izbornika. Sve dok se mijenja postavka glavne frekvencije, mijenja se i sekundarna frekvencija.
Za promjenu primarne ili sekundarne frekvencije, držite pritisnutu tipku [MHZ/SET]

Popis funkcija izbornika

Zaslon Prikaz	Broj izbornika	Funkcija	Odabir	Zadano
STP	1	Veličina frekvencijskog koraka	5/6.25/12.5/15/20/25/30/50/100KHz	VHF:12.5KHz UHF:25KHz
C-CD	2	Prijemni/odašiljački CTCSS/DCS signalni kod	OFF/67.0~254.1Hz/023(N/1)~754(N/1)/OFF	OFF
R-CD	3	CTCSS/DCS	OFF/67.0~254.1Hz/023(N/1)-754(N/)/OFF	OFF
T-CD	4	Odašiljački CTCSS/DCS signalni kod	OFF/67.0~254.1Hz/023(N/1)~754(N/I)/OFF	OFF
SFT	5	Smjer pomaka	OFF/+/-	OFF
TXP	6	RF snaga	High/Low	HIGH
P.VFO	7	Programabilni VFO	UHF:400~480MHz	UHF:400~480MHz
SQL	8	Squelch	OFF/S0/S1/S21 S3/S4/S5/S6/S7	OFF
SQH	9	Vrijeme odgode squelcha	OFF/125/250/500msec	OFF
OFFSET	10	Razlika frekvencije repetitora	0~69.95MHz	0~99.9875MHz
RELAY	11	Funkcija jednostavne repetitorske stanice	ON/OFF	OFF
SCAN L.OUT	12 13	Metoda vraćanja skeniranja Zaključavanje memorijskog kanala	TO/CO/SE ON/OFF	TO OFF
ECHO	14	Način odgovora	D-RX/S-RX	MANU
M.NAME	15	Naziv memorije	6 znakova	--
MDF	16	Prikaz naziva/frekvencije memorije	MNFRQ	MN
APO	17	Automatsko isključivanje	OFF/30/60/901120/180minutes	OFF
CK	18	CALL tipka	CALL/1750	CALL
HDL	19	Održavanje tona odašiljanja od 1750 Hz	ON/OFF	OFF
TOT	20	TOT	3/5/10 minuta	10
BCL	21	Blokiranje zauzetog kanala	ON/OFF	OFF
P. ON. MSG	22	Poruka pri uključivanju	6 znakova	-
BP	23	Zvučni signal	ON/OFF	ON
BS	24	Pomak frekvencije takta	ON/OFF	OFF
FMN	25	Usko pojasno podešavanje frekvencije	ON/OFF	OFF
ENC	26	Zaključavanje gumba za kontrolu podešavanja	ON/OFF	OFF
DTMF. MR	27	Automatsko biranje	Do 16 brojeva	-
SPD	28	Brzina DTMF prijenosa	FA/SL	FA
DT. H	29	Održavanje DTMF prijenosa	ON/OFF	OFF
PA	30	Vrijeme pauze DTMF	100/250/500/750/1000/1500/2000msec	500
DT. L	31	Zaključavanje tipke DTMA	ON/OFF	OFF
DT. M	32	DTMF monitor	ON/OFF	OFF
2TENC	33	2-TONE kodiranje	OFF/1-32	OFF
2TDEC	34	2-TONE dekodiranje	OFF/1-8	OFF
2TRST	35	2-TONE vrijeme automatskog resetiranja	OFF/1-250s	60
2TM	36	2-TONE monitor	ON/OFF	OFF
2TBP	37	2-TONE zvučni signal	ON/OFF	ON
MC. L	38	Zaključavanje tipki mikrofona	ON/OFF	OFF
PF1	39	Programabilna tipka mikrofona	MONI/ENTER/1750/VFOMRMHZ/REV/SQLM-V/MIN/CIN/MENU/-SHIFT/LOW/CONTR/LOCK/STEP	MHZ
PF2	40	Programabilna tipka mikrofona	MONI/ENTER/1750/VFOMRMHZ/REV/SQLM-V/MIN/CIN/MENU/-SHIFT/LOW/CONTR/LOCK/STEP	MR
PF3	41	Programabilna tipka mikrofona	MONI/ENTER/1750/VFOMRMHZ/REV/SQLM-V/MIN/CIN/MENU/-SHIFT/LOW/CONTR/LOCK/STEP	VFO
PF4	42	Programabilna tipka mikrofona	MONI/ENTER/1750/VFOMRMHZ/REV/SQLM-V/MIN/CIN/MENU/-SHIFT/LOW/CONTR/LOCK/STEP	CALL
L.LIG	43	Način paljenja pozadinskog osvjetljenja zaslona	AUTO/OFF/ON	ON
WF.CLR	44	Boja pozadinskog osvjetljenja u stanju čekanja	1/2/3/4/5/6/7/8	4
RX.CLR	45	Boja pozadinskog osvjetljenja pri prijemu	1/2/3/4/5/6/7/8	4
TX.CLR	46	Boja pozadinskog osvjetljenja pri odašiljanju	1/2/3/4/5/6/7/8	4
CONTR	47	Podešavanje kontrasta LCD-a	0/1/2/3	2
K.LIG	48	Način paljenja svjetla tipke	OFF/ON/AUTO	ON
CPD	49	Postavka kompandora	ON/OFF	OFF
SR	50	Postavka frekvencije kodiranja	OFF/USER/3450/3400/3300/3200/3100/3000Hz	OFF
ANI	51	ANI funkcija	ON/OFF	OFF
PTTID	52	ID kod	OFF/BOT/EOT/BOTH	VFO
RESET	53	Odabir resetiranja	VFO/FULL	VFO
MSKM	54	MSK monitor	OFF#/#ON	ON
MSKBP	55	MSK zvučni signal	OFF#/#ON	ON
MSKGP	56	MSK pozivna grupa	oFF#/#1#/#2#/... /#10	OFF
MSKRT	57	MSK vrijeme resetiranja	oFF#/#1M#/#2M#/... /#10M	10M
1DSOR	58	Vrsta PTT ID-a	DTMF#/#MsK	DTMF
UN MUTE	59	Uključivanje zvučnika	Q#D#/#Q+o#/#Q.o	QD
TEND	60	Roger zvučni signal	oFF#/#oN	OFF
TV OL	61	Glasnoća Roger zvučnog signala	1#/#2#/... /#25	10
TA1L	62	Kod za uklanjanje završnog tona	oFF#/#oN	OFF

Memorijski kanal

Spremanje simpleksne frekvencije ili standardne frekvencije repetitorske stanice

1. Držite pritisnutu tipku [MHZ/SET] za postavljanje glavne frekvencije
   Kada se prikaže TX-L, informacije o glavnoj frekvenciji prikazuju se na lijevom zaslonu. Kada se prikaže TX-R, informacije o glavnoj frekvenciji prikazuju se na desnom zaslonu.
2. Pritisnite tipku VFO.
3. Okrenite gumb za kodiranje kako biste odabrali potrebnu frekvenciju.

• Koristite tipkovnicu za izravan unos potrebne frekvencije.

4. Ako spremate standardnu frekvenciju repetitorske stanice, odaberite sljedeće podatke:

• Smjer frekvencijske razlike
• CTCSS/DCS/2TONE funkcija

Ako spremate simpleksne frekvencije, odaberite druge povezane podatke (CTCSS ili DCS postavke itd.).

5. Pritisnite tipku FUN.

• Ako kanal sadrži podatke, pojavljuje se simbol, a brojevi memorijskih kanala se pojavljuju i trepere.

6. Okrenite gumb za kodiranje ili tipku GORE/DOLJE mikrofona da biste odabrali memorijski kanal sa spremljenim podacima.
7. Pritisnite tipku MR za spremanje podataka u kanal.

Spremanje nestandardne frekvencije repetitorske stanice s razlikom frekvencija

1. Slijedite korake 1 do 6 za spremanje simpleksne ili standardne frekvencije relejne stanice. Spremanje potrebne frekvencije prijema i povezanih podataka
2. Okrenite gumb za kodiranje ili pritisnite tipku GORE/DOLJE mikrofona kako biste odabrali potrebnu frekvenciju odašiljanja.
3. Pritisnite tipku FUN.
4. Okrenite kod kratko ili pritisnite tipku [GORE][DOLJE] mikrofona da biste odabrali unaprijed programirani memorijski kanal za prijem u koji želite pohraniti podatke.
5. Pritisnite tipku MR na (1 s), a frekvencija odašiljanja se sprema u memorijski kanal.

Napomena:

• Pozivanje memorijskog kanala s nestandardnim odstupanjem frekvencije. Na zaslonu se pojavljuju "Deset" i "jedan".
• Provjerite frekvenciju odašiljanja, prvo pritisnite tipku FUN, a zatim tipku REV.
• Memorijski kanal s nestandardnom razlikom frekvencija ne sprema status razlike frekvencije odašiljanja i status obrnute frekvencije.

Pozivanje memorijskog kanala pomoću gumba za kontrolu ugađanja

1. Pritisnite tipku MR za ulazak u način pozivanja memorije (poziva se zadnji korišteni memorijski kanal).
2. Okrenite gumb za kodiranje kako biste odabrali potrebni memorijski kanal (prazan memorijski kanal se ne može pozvati, pritisnite tipku VFO za vraćanje VFO načina).

Korištenje tipkovnice mikrofona

1. Pritisnite MR za ulazak u način pozivanja memorije.
2. Pritisnite tipku mikrofona s funkcijom Enter.
3. Koristite tipkovnicu mikrofona za unos brojeva kanala.

• Za broj kanala kao jednoznamenkasti broj, prvo unesite 0 ili pritisnite tipku Enter nakon unosa broja kanala.
• Za broj kanala kao dvoznamenkasti broj, izravno unesite brojeve kanala.

Napomena:

• Nije moguće pozvati prazan memorijski kanal, interfon će pogrešno pištati.
• Nakon pozivanja memorijskog kanala, podaci se mogu mijenjati, kao što su uskopojasni, CTCSS ili DCS, itd. Međutim, nakon što se odabere drugi kanal ili VFO način, postavke će se izbrisati. Da biste zauvijek spremili te podatke, ponovno upišite sadržaj kanala.

Brisanje memorijskog kanala

1. Kada se prikaže TX-L, lijeva strana zaslona prikazuje povezane informacije o glavnoj frekvenciji; Kada se prikaže TX-R, desna strana zaslona prikazuje povezane informacije o glavnoj frekvenciji.
2. Pozovite memorijske kanale koje želite izbrisati.
3. Pritisnite tipku za napajanje (1 s) da biste isključili mobilni radio.
4. Pritisnite tipku MR i tipku za napajanje. Na zaslonu će se prikazati tražene izbrisane informacije.
5. Pritisnite tipku MR za brisanje podataka kanala
   Sadržaj memorijskog kanala se briše.

Ako želite izaći iz operacije brisanja memorijskog kanala, pritisnite bilo koju drugu tipku, osim tipke MR.
(Napomena: izbrišite sav sadržaj memorijskog kanala, nastavite s funkcijom potpunog resetiranja; u načinu prikaza kanala, kanal se ne može izbrisati).

Imenovanje memorijskog kanala

1. Držite pritisnutu tipku [MHZ/SET] za postavljanje glavne frekvencije. Kada se prikaže TX-L, informacije o glavnoj frekvenciji prikazuju se na lijevom zaslonu. Kada se prikaže TX-R, informacije o glavnoj frekvenciji prikazuju se na desnom zaslonu.
2. Pritisnite tipku FUN i MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 15 (MNAME).
3. Pritisnite tipku MHZ/SET i na zaslonu se pojavljuje trepćući kursor.
4. Okrenite gumb za kodiranje kako biste odabrali potrebna slova i digitalne znakove.
   Mogu se unijeti sljedeća slova i digitalni znakovi: 0-9, A-Z,--, / i prazno. Osim gumba za kodiranje, za unos slova i digitalnih znakova može se koristiti tipkovnica mikrofona.
5. Pritisnite tipku MR.

• Kursor se pomiče na sljedeći.
• Pritisnite tipku VFO za pomicanje kursora na prethodni. Pritisnite tipku Fun za brisanje znakova trenutne pozicije kursora.

6. Ponovite korake 4 i 5, do unosa 6 znakova.
7. Pritisnite tipku MHZ/SET za završetak unosa.

• Pritisnite bilo koju tipku za poništavanje, osim tipki MR, VFO, FUN i MHZ/SET.
• Završite unos s nedostatkom 6 znakova, pritisnite tipku MHZ/SET dvaput.

8. Pritisnite bilo koju drugu tipku za izlaz iz načina izbornika, osim tipke MHZ/SET.
   Nakon što se spremi naziv memorijskog kanala, on će zamijeniti radnu frekvenciju koja se pojavljuje na zaslonu. Ako je potrebno, radna frekvencija se i dalje može pojaviti. Za prikaz radne frekvencije, ali naziva memorije, posjetite broj izbornika 16 (MDF) i odaberite FRQ (Frekvencija). Izbornik prebacuje dva načina prikaza: naziv memorije (MN) i prikaz frekvencije (FRQ).
   Napomena:
   Kanal poziva se ne može imenovati.
   Naziv za memorijske kanale bez podataka ne može se distribuirati.
   Spremljeni naziv može se ponovno upisati ponavljanjem koraka 1 do 8.
   Podaci memorijskog kanala i spremljeni nazivi bit će izbrisani u isto vrijeme.

Prijenos memorijskog kanala

Memorija--- VFO prijenos
Nakon pretraživanja frekvencije i povezanih podataka iz načina pozivanja memorije, te se informacije mogu kopirati u VFO. Na primjer, kada je nadzirana frekvencija blizu spremljene frekvencije u memorijskom kanalu, funkcija se može aktivirati.

1. Pritisnite tipku MR, a zatim okrenite gumb za kodiranje ili pritisnite tipku GORE/DOLJE mikrofona za pozivanje potrebnog memorijskog kanala. Također možete pritisnuti tipku CALL za odabir kanala poziva.
2. Pritisnite tipku FUN, VFO redom za kopiranje podataka memorijskog kanala u VFO.
   Napomena:
   U kanalu s nestandardnom razlikom frekvencija, operacije kopiraju samo frekvenciju prijema u VFO (ali frekvenciju odašiljanja). Za kopiranje frekvencije odašiljanja kanala s nestandardnom razlikom frekvencija, pritisnite tipke FUN i REV prije nastavka.

Kanal----- Prijenos kanala
Kopirajte informacije memorijskog kanala na drugi kanal. Funkcija se može koristiti za trenutno spremanje promijenjene frekvencije i povezanih podataka u načinu pozivanja memorije.

1. Pritisnite tipku MR, a zatim okrenite gumb za kodiranje ili pritisnite tipku GORE/DOLJE mikrofona za pozivanje potrebnog memorijskog kanala.
2. Pritisnite tipku FUN.
3. Okrenite gumb za kodiranje ili pritisnite tipku GORE/DOLJE mikrofona za odabir memorijskog kanala koji želite kopirati.
4. Pritisnite tipku MR.

Pozivni kanal

Bez obzira na frekvenciju na kojoj radi mobilni radio, pozivni kanal se može odmah pozvati, kao što je postavljanje pozivnog kanala kao hitnog kanala grupe. U ovoj prilici, pozivni kanal može raditi s funkcijom skeniranja poziva. Napomena: razlikuje se od memorijskog kanala, pozivni kanal se ne može izbrisati.

Pozivanje pozivnog kanala

Pritisnite tipku CALL za pozivanje pozivnog kanala.
Na zaslonu se prikazuje frekvencija pozivnog kanala i C.
Ponovno pritisnite tipku CALL za povratak na prethodnu frekvenciju.

Ponovno programiranje pozivnog kanala

1. Odaberite potrebnu frekvenciju i povezane podatke (CTCSS, DCS ili smjer razlike frekvencija, itd.)

• Prilikom programiranja pozivnog kanala kao kanala s nestandardnom razlikom frekvencija, prvo odaberite frekvenciju prijema.

2. Pritisnite tipku FUN.

• Broj memorijskog kanala se pojavljuje i treperi.

3. Okrenite gumb za kodiranje ili pritisnite tipku GORE/DOLJE mikrofona za odabir pozivnog kanala (C).
4. Pritisnite tipku MR.

• Odabrana frekvencija i povezani podaci spremaju se u pozivni kanal.
• Za spremanje frekvencije odašiljanja koja se razlikuje od frekvencije prijema, nastavite sa sljedećim koracima:

5. Odaberite potrebnu frekvenciju odašiljanja
6. Pritisnite tipku FUN.
7. Okrenite gumb za kodiranje ili pritisnite tipku GORE/DOLJE mikrofona za odabir pozivnog kanala (C).
8. Pritisnite tipku MR na (1 s). ·

• Različite frekvencije odašiljanja spremaju se u pozivni kanal.

Prikaz kanala

U ovom načinu rada, mobilni radio prikazuje samo brojeve memorijskih kanala, a ne frekvencije (ako je spremljen naziv memorije, prikazuje se naziv memorije).

1. Kada je mobilni radio isključen, pritisnite tipku REV i tipku za napajanje za uključivanje mobilnog radija.

• Mobilni radio prikazuje brojeve memorijskih kanala, a ne frekvencije.

2. Okrenite gumb za kodiranje ili pritisnite tipku GORE/DOLJE mikrofona za odabir potrebnog broja memorijskog kanala.
   U načinu prikaza memorije, sljedeće funkcije se ne mogu aktivirati.

• VFO način
• VFO skeniranje
• Call/VFO skeniranje
• Smjer skeniranja
• Spremanje u memoriju
• Prijenos iz memorije u VFO
• Prijenos iz memorije u memoriju
• Brisanje memorijskog kanala
• VFO resetiranje
• Potpuno resetiranje
• 1MHz korak
• Selektivni poziv
• Automatska provjera simpleksa
• Način izbornika

Za vraćanje normalnog rada, isključite mobilni radio i ponovno pritisnite tipku REV i tipku za napajanje.
Napomena: za ulazak u način prikaza kanala, podaci moraju biti uključeni u barem jedan memorijski kanal.

Skeniranje

Normalno skeniranje

Kada mobilni radio radi u VFO načinu rada, mobilni radio ima dva načina skeniranja: skeniranje opsega i programsko skeniranje.

Skeniranje opsega

Mobilni radio skenira cijeli opseg odabrane frekvencije. Ako je trenutna VFO frekvencija prijema izvan frekvencijskog raspona programskog skeniranja (sljedeći sadržaj), mobilni radio će skenirati cijeli frekvencijski raspon trenutnog VFO-a.

1. Pritisnite tipku VFO, a zatim okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali frekvenciju koja je izvan frekvencijskog raspona programskog skeniranja.
2. Pritisnite tipku VFO na (1 s) za početak skeniranja opsega.

• Skeniranje započinje s trenutne frekvencije

3. Pritisnite bilo koju drugu tipku osim tipki FUN i Power da biste zaustavili skeniranje opsega.
   Napomena:

• Intercom skenira frekvencijski raspon pohranjen u izborniku Angstrom br. 7 (P.V).
• Ako je frekvencija odabrana između L0/U0~L1/U1 u koraku 1, mobilni radio pokreće programsko skeniranje.

Programsko skeniranje

Raspon frekvencijskog skeniranja može se ograničiti ručno. Mobilni radio ima dva para memorijskih kanala---- L0/U0~L1/U1. Možete postaviti početnu frekvenciju i završnu frekvenciju. Programsko skeniranje nadzire raspon između početne i završne frekvencije koje su spremljene u memorijskom kanalu. Prije nastavka programskog skeniranja, spremite frekvencijski raspon programskog skeniranja u par memorijskih kanala (L0/U0~L1/U1).

Spremanje frekvencijskog raspona programskog skeniranja

1. Pritisnite tipku VFO i okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali potrebnu početnu frekvenciju.
2. Pritisnite tipku FUN.

• Broj memorijskog kanala se pojavljuje i treperi.

3. Okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali memorijski kanal (L0~L1).
4. Pritisnite tipku MR da biste spremili početnu frekvenciju u memorijski kanal.
5. Okrenite kodirajući gumb da biste odabrali potrebnu završnu frekvenciju.
6. Pritisnite tipku FUN.
7. Okrenite kodirajući gumb ili pritisnite mikrofon ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali odgovarajući memorijski kanal (U0~U1).
8. Pritisnite tipku MR da biste spremili završnu frekvenciju u memorijski kanal.

Nastavak programskog skeniranja

1. Pritisnite tipku VFO i okrenite kodirajući gumb da biste odabrali frekvenciju između L0/U0~L1/U1 memorijskog kanala.
2. Pritisnite tipku VFO na (1 s) za početak programskog skeniranja od trenutne frekvencije.
3. Pritisnite bilo koju tipku za zaustavljanje programskog skeniranja, osim tipki FUN i Power. Napomena:

• Kada detektira signal, mobilni radio zaustavlja skeniranje.
• Ako je spremljeno više od 2 para kanala programskog skeniranja i frekvencijski raspon se preklapa, skeniranje će započeti s manjim brojem memorijskog kanala.
• Da biste nastavili programsko skeniranje, kanal L mora biti niži od kanala U. U suprotnom, mobilni radio će pokrenuti skeniranje opsega.

Skeniranje memorije

Skeniranje memorije nadzire memorijski kanal koji je spremio frekvenciju.

Skeniranje svih kanala

Mobilni radio skenira sve memorijske kanale koji su spremili frekvencije.

1. Pritisnite tipku MR na (1 s).

• Skeniranje započinje od zadnjeg broja memorijskog kanala do svakog broja kanala (zadano).
• Da biste preskočili potrebni kanal tijekom skeniranja, brzo okrenite kodirajući gumb.
• Da biste obrnuli smjer skeniranja, okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona.

2. Pritisnite bilo koju tipku za zaustavljanje skeniranja svih kanala, osim tipki FUN i Power. Napomena:

• Pored memorijskog kanala s posebnim funkcijama, moraju postojati dva ili više memorijskih kanala mobilnog radija koji uključuju podatke.

Skeniranje poziva

Možete nadzirati kanal za pozive i trenutnu radnu frekvenciju redom.

1. Odaberite nadziranu frekvenciju (u VFO načinu rada ili načinu poziva iz memorije)

• U VFO načinu rada, okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali potrebnu frekvenciju.
• U načinu poziva iz memorije, okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali nadzirani memorijski kanal.

2. Pritisnite tipku CALL na (1 s) za početak skeniranja poziva.

• Mobilni radio nadzire kanal za pozive i odabranu VFO frekvenciju ili memorijski kanal.

3. Pritisnite bilo koju tipku osim tipki FUN i Power da biste zaustavili skeniranje poziva.
   Napomena:
   Funkcija tipke CALL mora biti opremljena s CALL (broj izbornika 18) prije upotrebe skeniranja poziva. U suprotnom, mobilni radio će odašiljati ton od 1750 Hz. Skeniranje poziva i dalje se može nastaviti čak i ako je pozvani memorijski kanal zaključan.

Zaključavanje memorijskog kanala

Brojevi kanala koje ne želite nadzirati mogu se zaključati tijekom skeniranja memorijskog kanala ili grupe.

1. Pritisnite tipku MR, a zatim okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali zaključani memorijski kanal.
2. Pritisnite tipke FUN i MHZ/SET, a zatim okrenite kodirajući gumb da biste odabrali broj izbornika 13 (L.OUT).
3. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste odabrali ON ili OFF (zadano).
4. Pritisnite tipku MHZ/SET da biste spremili postavke ili pritisnite bilo koju drugu tipku da biste otkazali.
5. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

• Kada se simbol pojavi ispod broja memorijskog kanala, kanal je zaključan.

6. Da biste otključali memorijski kanal, ponovite korake 1~5 i odaberite OFF u koraku 3.

• simbol nestaje.

Napomena:

• Kanal programskog skeniranja (L0/U0~L1/U1) i kanali za pozive biti zaključani.
• Skeniranje poziva može se nastaviti između kanala za pozive i memorijskog kanala, čak i ako je memorijski kanal zaključan.

Način vraćanja skeniranja

Mobilni radio zaustavit će skeniranje kada detektira frekvenciju ili signal memorijskog kanala. Mobilni radio će nastaviti ili zaustaviti skeniranje u skladu s odabranim načinima vraćanja.

• Vremenski način rada (zadano)
  Mobilni radio ostaje oko 5 s na zauzetoj frekvenciji (ili memorijskom kanalu). Mobilni radio nastavit će skenirati, čak i ako signal i dalje postoji.
• Način rada nositelja
  Mobilni radio ostaje na zauzetoj frekvenciji (ili memorijskom kanalu) dok signal ne nestane. Postoji kašnjenje od 2 s između nestanka signala i vraćanja skeniranja.
• Način pretraživanja
  Mobilni radio prelazi na frekvenciju ili memorijski kanal na kojem postoji signal i zaustavlja se.

Promjena načina vraćanja skeniranja

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb da biste odabrali broj izbornika 12 (SCAN).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste odabrali TO (vremenski način rada: zadano), CO (način rada nositelja) ili SE (pretraživanje).
3. Pritisnite tipku MHZ/SET da biste spremili nove postavke ili pritisnite bilo koju drugu tipku da biste otkazali.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Napomena: da biste pauzirali skeniranje i nadzirali slabe signale, pritisnite tipku PF mikrofona s funkcijom MONI. Ponovno pritisnite tipku MONI da biste vratili skeniranje.

CTCSS/DCS

CTCSS/DCS Postavljanje primanja i odašiljanja CTCSS/DCS

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali broj izbornika 2 (C-CD).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste odabrali potrebni CTCSS/DCS signalni kod.

• Pritisnite tipku CALL/TONE za prebacivanje signalnog koda.

3. Pritisnite tipku MHZ/SET da biste spremili nove postavke ili pritisnite bilo koju drugu tipku da biste otkazali.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Postavljanje signalnog koda za primanje CTCSS/DCS

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali broj izbornika 3 (R-CD).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste odabrali potrebni CTCSS/DCS signalni kod.

• Pritisnite tipku CALL/TONE za prebacivanje signalnog koda.

3. Pritisnite tipku MHZ/SET da biste spremili nove postavke ili pritisnite bilo koju drugu tipku da biste otkazali.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Postavljanje signalnog koda za odašiljanje

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE mikrofona da biste odabrali broj izbornika 4 (T-CD).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste odabrali potrebni CTCSS/DCS signalni kod.

• Pritisnite tipku CALL/TONE za prebacivanje signalnog koda.

3. Pritisnite tipku MHZ/SET da biste spremili nove postavke ili pritisnite bilo koju drugu tipku da biste otkazali.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.
   Napomena: prilikom postavljanja CTCSS/DCS signalnog koda u koraku 2, pritisnite tipku CALL/TONE za prebacivanje vrsta signalnog koda, kao što je prikazano u nastavku:
   OFF→ CTCSS → DCSN → DCS I → OFF
   Prilikom postavljanja DCS signalnog koda, zaslon prikazuje DCS; Prilikom postavljanja CTCSS signalnog koda, zaslon prikazuje CT.

Popis funkcija izbornika

CH BR.	TX Frekvencija (MHz)	RX Frekvencija (MHz)	Kod (Hz)	Snaga
1	462.5625	462.5625	67.0	Niska
2	462.5875	462.5875	118.8	Niska
3	462.6125	462.6125	127.3	Niska
4	462.6375	462.6375	131.8	Niska
5	462.6625	462.6625	136.5	Niska
6	462.6875	462.6875	141.3	Niska
7	462.7125	462.7125	146.2	Niska
8	/	467.5625	D243N	Niska
9	/	467.5875	D032N	Niska
10	/	467.6125	D047N	Niska
11	/	467.6375	D051N	Niska
12	/	467.6625	D053N	Niska
13	/	467.6875	D065N	Niska
14	/	467.7125	D116N	Niska
15	462.5500	462.5500	123.0	Visoka
16	462.5750	462.5750	D743I	Visoka
17	462.6000	462.6000	D332I	Visoka
18	462.6250	462.6250	127.3	Visoka
19	462.6500	462.6500	D243I	Visoka
20	462.6750	462.6750	D606N	Visoka
21	462.7000	462.7000	D731I	Visoka
22	462.7250	462.7250	136.5	Visoka
23	467.5500	462.5500	-	Visoka
24	467.5750	462.5750	-	Visoka
25	467.6000	462.6000	-	Visoka
26	467.6250	462.6250	-	Visoka
27	467.6500	462.6500	-	Visoka
28	467.6750	462.6750	-	Visoka
29	467.7000	462.7000	-	Visoka
30	467.7250	462.7250	-	Visoka

CTCSS/DCS CTCSS

1	67.0	15	107.2	29	165.5	43	210.7
2	69.3	16	110.9	30	167.9	44	218.1
3	71.9	17	114.8	31	171.3	45	225.7
4	74.4	18	118.8	32	173.8	46	229.1
5	77.0	19	123.0	33	177.3	47	233.6
6	79.7	20	127.3	34	179.9	48	241.8
7	82.5	21	131.8	35	183.5	49	250.3
8	85.4	22	136.5	36	186.2	50	254.1
9	88.5	23	141.3	37	189.9	51
10	91.5	24	146.2	38	192.8	52
11	94.8	25	151.4	39	196.6	53
12	97.4	26	156.7	40	199.5	54
13	100.0	27	159.8	41	203.5	55
14	103.5	28	162.2	42	206.5	56

DCS-N

1	D023N	22	D131N	43	D251N	64	D445N	85	D532N
2	D025N	23	D132N	44	D252N	65	D446N	86	D546N
3	D026N	24	D134N	45	D255N	66	D452N	87	D565N
4	D031N	25	D143N	46	D261N	67	D454N	88	D606N
5	D032N	26	D145N	47	D263N	68	D455N	89	D612N
6	D036N	27	D152N	48	D265N	69	D462N	90	D624N
7	D043N	28	D155N	49	D266N	70	D464N	91	D627N
8	D047N	29	D156N	50	D271N	71	D465N	92	D631N
9	D051N	30	D162N	51	D274N	72	D466N	93	D632N
10	D053N	31	D165N	52	D306N	73	D503N	94	D645N
11	D054N	32	D172N	53	D311N	74	D506N	95	D654N
12	D065N	33	D174N	54	D315N	75	D516N	96	D662N
13	D071N	34	D205N	55	D325N	76	D523N	97	D664N
14	D072N	35	D212N	56	D331N	77	D526N	98	D703N
15	D073N	36	D223N	57	D332N	78	D465N	99	D712N
16	D074N	37	D225N	58	D343N	79	D466N	100	D723N
17	D114N	38	D226N	59	D346N	80	D503N	101	D731N
18	D115N	39	D243N	60	D351N	81	D506N	102	D732N
19	D116N	40	D244N	61	D356N	82	D516N	103	D734N
20	D122N	41	D245N	62	D364N	83	D523N	104	D743N
21	D125N	42	D246N	63	D365N	84	D526N	105	D754N

DCS-I

106	D023I	127	D131I	148	D251I	169	D445N	190	D532I
107	D025I	128	D132I	149	D252I	170	D446N	191	D546I
108	D026I	129	D134I	150	D255I	171	D452N	192	D565I
109	D031I	130	D143I	151	D261I	172	D454N	193	D606I
110	D032I	131	D145I	152	D263I	173	D455N	194	D612I
111	D036I	132	D152I	153	D265I	174	D462N	195	D624I
112	D043I	133	D155I	154	D266I	175	D464N	196	D627I
113	D047I	134	D156I	155	D271I	176	D465N	197	D631I
114	D051I	135	D162I	156	D274I	177	D466N	198	D632I
115	D053I	136	D165I	157	D306I	178	D503N	199	D645I
116	D054I	137	D172I	158	D311I	179	D506N	200	D654I
117	D065I	138	D174I	159	D315I	180	D516N	201	D662I
118	D071I	139	D205I	160	D325I	181	D462I	202	D664I
119	D072I	140	D212I	161	D331I	182	D464I	203	D703I
120	D073I	141	D223I	162	D332I	183	D465I	204	D712I
121	D074I	142	D225I	163	D343I	184	D466I	205	D723I
122	D114I	143	D226I	164	D346I	185	D503I	206	D731I
123	D115I	144	D243I	165	D351I	186	D506I	207	D732I
124	D116I	145	D244I	166	D356I	187	D516I	208	D734I
125	D122I	146	D245I	167	D364I	188	D523I	209	D743I
126	D125I	147	D246I	168	D365I	189	D526I	210	D754I

Skeniranje kodova za signalizaciju CTCSS i DCS

1. Pritisnite tipke FUN, MHZ/SET naizmjence, zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 3 (R-CD).
2. Pritisnite [MHZ/SET], a zatim [CALL/TONE] za prebacivanje vrste signalnog koda. Pritisnite [MHZ/SET] za određivanje vrste.
3. Pritisnite tipku MHZ/SET na (1s) za pokretanje skeniranja koda za signalizaciju CTCSS/DCS.

• Prilikom skeniranja, točka nakon R-CD bljeska.
• Za obrnuti smjer skeniranja, okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE na mikrofonu.
• Pritisnite bilo koju tipku za izlaz iz funkcije.
• Prilikom prepoznavanja koda za signalizaciju CTCSS/DCS, signalni kod se pojavljuje i bljeska.

4. Pritisnite tipku MHZ/SET za programiranje prepoznatog signalnog koda kako biste zamijenili trenutni kod za signalizaciju CTCSS/DCS. Pritisnite bilo koju drugu tipku za izlaz

Skeniranje koda za signalizaciju CTCSS/DCS

• Okrenite kodirajući gumb ili pritisnite tipku GORE/DOLJE na mikrofonu za vraćanje skeniranja kada prepoznati signalni kod bljeska.

5. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.
   Napomena:

• Prilikom nastavka skeniranja koda za signalizaciju CTCSS/DCS, funkcija CTCSS/DCS se automatski aktivira (čak i ako trenutni signalni kod ne postavlja CTCSS/DCS).
• U procesu skeniranja, primljeni signal se može pratiti putem zvučnika.
• Ako se signal ne otkrije, skeniranje koda za signalizaciju CTCSS/DCS ne skenira.

Funkcija i oblik repetitora

1. Držite [MHZ/SET] za postavljanje glavne frekvencije.

• Kada je prikazan TX-L, informacije o glavnoj frekvenciji prikazuju se na lijevom zaslonu
• Kada je prikazan TX-R, informacije o glavnoj frekvenciji prikazuju se na desnom zaslonu

2. Odaberite frekvenciju primanja
3. Odaberite smjer razlike frekvencija
4. Odaberite razliku frekvencija
5. Odaberite CTCSS/DCS signalni kod (ako je potrebno)

Programiranje razlike frekvencija

Prvo, odaberite silaznu frekvenciju amaterske radio repetitorske stanice. Metode su opisane u odabiru razlike frekvencija.
Odaberite smjer razlike frekvencija
Odaberite frekvenciju odašiljanja višu ili nižu od frekvencije primanja.

1. Pritisnite FUN, tipku MHZ/SET redom, zatim okrenite kodirajući gumb da biste odabrali broj izbornika 5 (SFT).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste odabrali + ili -.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

• Kada se + ili - pojavi iznad frekvencije, to označava da je odabran smjer razlike frekvencija.

Ako je razlika frekvencija odašiljanja izvan dopuštenog raspona, odašiljanje se ne može nastaviti. U tom slučaju, podesite frekvenciju primanja kako biste frekvenciju odašiljanja postavili unutar raspona frekvencija pojasa ili promijenite smjer razlike frekvencija.

Odaberite razliku frekvencija

Za pristup repetitorskoj stanici s nestandardnom razlikom frekvencija između frekvencija primanja i odašiljanja, promijenite zadanu razliku frekvencija (većina repetitorskih stanica koristi). Zadana razlika frekvencija u UHF frekvencijskom pojasu je 5,0 MHz.

1. Pritisnite FUN, tipku MHZ/SET redom, zatim okrenite kodirajući gumb da biste odabrali broj izbornika 10 (OFFSET).
2. Pritisnite [MHZ/SET], a zatim okrenite gumb za kodiranje da biste odabrali odgovarajuću razliku frekvencije.

• Izborna razlika frekvencija kreće se od 0,00 MHz do 99,9875 MHz s veličinom koraka od 50 KHz.

3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Odaberite CTCSS/DCS signalni kod

Odašiljanje 1750HZ
Promjena postavki tipke CALL

1. Pritisnite FUN, tipku MHZ/SET redom, zatim okrenite kodirajući gumb da biste odabrali broj izbornika 18 (CK).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste odabrali CALL ili 1750.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Nekim repetitorskim stanicama je potreban mobilni radio za primanje dijela kontinuiranog signala nakon odašiljanja tona od 1750 Hz. Mobilni radio može ostati u načinu rada odašiljanja 2 s nakon odašiljanja tona od 1750 Hz.

1. Pritisnite FUN, tipku MHZ/SET redom, zatim okrenite kodirajući gumb da biste odabrali broj izbornika 19 (HLD).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste odabrali ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Funkcija obrnute frekvencije

Razmjena frekvencije odašiljanja i primanja
Pritisnite FUN, tipku REV redom za uključivanje (isključivanje) funkcije obrnute frekvencije.

• Zaslon prikazuje R kada je funkcija aktivirana.

Instalacija repetitorske stanice

1. Spojite dva mobilna radija s kabelom za kloniranje/prijenos (preko DATA utičnice).
2. Dva mobilna radija spojena su na 50Ω antenu usklađenu s impedancijom odašiljanja.
3. Spojite DC napajanje.


Postavka izbornika repetitora

Da biste postigli funkciju repetitora, potrebno je uključiti funkcije prijenosa dva mobilna radija.

1. Pritisnite FUN, tipku MHZ/SET redom, zatim okrenite kodirajući gumb da biste odabrali broj izbornika 11 (RELAY).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb da biste prebacili funkciju na ON (UKLJUČENO).

• Kabel za kloniranje mora biti uključen i funkcija je aktivirana. Funkcija se automatski deaktivira i čuje se zvučni signal prilikom isključivanja kabela.
• Potpuno spojite antenu prije aktiviranja funkcije.

3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite drugu tipku za izlaz.

Postupak programiranja razlike frekvencija

1. Odaberite frekvenciju primanja (frekvencija je usmjerena na frekvenciju odašiljanja kroz mobilni radio u repetitorskoj stanici).
2. Odaberite smjer razlike frekvencija (smjer je usmjeren na suprotni smjer razlike frekvencija kroz mobilni radio u repetitorskoj stanici).
3. Odaberite frekvenciju (ako je potrebno da bude kao nestandardna repetitorska stanica).
4. Odaberite CTCSS/DCS signalni kod (ako je potrebno).
   Napomena:

• Funkcija prijenosa odašiljanja i primanja kanala bit će postignuta nakon programiranja razlike frekvencija mobilnog radija. Ako je potrebno skenirati ostale kanale odašiljanja i primanja, programirajte razliku frekvencija mobilnog radija drugog mobilnog radija.
• Kanal je ista frekvencija odašiljanja i primanja mora postaviti razliku frekvencija za prijenos; Različite frekvencije mogu se izravno prenijeti.

DTMF funkcija

Ručno biranje

Tipke na tipkovnici mikrofona mogu se koristiti kao DTMF tipke, uključujući i komplementarne tipke (A, B, C, D). Za ručno biranje postupite prema sljedećim koracima.

1. Pritisnite tipku PTT na mikrofonu za prijenos.
2. Pritisnite tipke na tipkovnici redoslijedom za prijenos DTMF tona tijekom prijenosa. To znači prijenos odgovarajućeg DTMF tona.

Frekvencija (Hz)	1209	1336	1477	1633
697	1	2	3	A
770	4	5	6	B
852	7	8	9	C
941	*	0	#	D

• Kada je aktivirana funkcija održavanja DTMF prijenosa, način prijenosa može ostati bez kontinuiranog pritiskanja tipke PTT na mikrofonu. Međutim, način prijenosa ostaje samo 2 s nakon pritiska na tipku. Ako nema operacija, mobilni radio će prestati prenositi.

DTMF monitor

DTMF ton s zvučnika ne može se čuti prilikom pritiska na DTMF tipku mikrofona. Ali ako je potrebno, DTMF ton se može pratiti.

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 32 (DT.M).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za poništavanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Održavanje DTMF prijenosa

Kada je funkcija aktivirana, mobilni radio će ostati u načinu prijenosa 2 s. Možete otpustiti tipku PTT mikrofona prilikom prijenosa DTMF tona.

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 29 (DT.H).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za poništavanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Automatsko biranje

Koristite 10 specifičnih DTMF memorijskih kanala za spremanje DTMF brojeva umjesto pamćenja dugog niza brojeva.
Spremite DTMF brojeve u memorijski kanal

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 27 (DTMF.MR).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir potrebnog broja DTMF memorijskog kanala (0 do 9). Također, tipka UP/DWN mikrofona može se koristiti za odabir DTMF memorijskog kanala.
3. Pritisnite tipku MHZ/SET.

• DTMF kod se unosi i prvi broj se pojavljuje na zaslonu i treperi.

4. Okrenite kodirni gumb za odabir DTMF kodova.

• Dostupan je i unos DTMF kodova pomoću tipkovnice mikrofona, a potrebno je samo pritisnuti odgovarajuće DTMF kodove na tipkovnici.
• * se zamjenjuje s E i # se zamjenjuje s F na zaslonu.

5. Pritisnite tipku MR za odabir DTMF kodova i pomaknite kursor na sljedeći.

• Pritisnite tipku VFO za pomicanje kursora na prethodni. Pritisnite tipku FUN za brisanje bitova trenutne pozicije kursora.

6. Ponovite korake 4 i 5, do unosa 16 bitova.
7. Pritisnite tipku MHZ/SET za dovršetak unosa.

• Pritisnite bilo koju tipku za poništavanje unosa, osim tipki MR, VFO, FUN i MHZ/SET.
• Završite unos s nedostatkom od 16 znakova, pritisnite tipku MHZ/SET dvaput.

8. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Provjerite spremljene DTMF brojeve

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 27 (DTMF.MR).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir potrebnog broja DTMF memorijskog kanala (0 do 9). Također, tipka UP/DWN mikrofona može se koristiti za odabir DTMF memorijskog kanala.
3. Pritisnite tipku REV.

• Brojevi spremljeni u kanalu se prikazuju rotirajuće na zaslonu, a zvučnik proizvodi DTMF ton (ne prenosi DTMF ton).

4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipki REV i MHZ/SET.

Prijenos spremljenih DTMF brojeva

1. Pritisnite mikrofon PTT i tipku PF/D na mikrofonu.
2. Otpustite tipku PF/D na mikrofonu (nastavite pritiskati tipku PTT na mikrofonu), zatim pritisnite tipke (od 0 do 9) za prijenos DTMF brojeva spremljenih u kanalu.

• Za prijenos D tona, ponovno pritisnite tipku PF/D na mikrofonu.
• Brojevi spremljeni u kanalu se prikazuju rotirajuće na zaslonu, a zvučnik proizvodi DTMF ton. (Ako je broj izbornika 32 (DT.M) postavljen na OFF, DTMF ton se ne proizvodi).
• Frekvencija se ponovno prikazuje na zaslonu nakon prijenosa.

3. Otpustite tipku PTT na mikrofonu.
   Napomena:

• Ako je odabran prazan DTMF memorijski kanal i pritisnuta tipka MHZ/SET, frekvencija će se vratiti na prikaz na zaslonu.
• U koraku 2, ako se okrene kodirni gumb ili pritisne tipka UP/DWN na mikrofonu, DTMF memorijski kanal se može pregledati.

Podesite brzinu prijenosa DTMF tona

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 28 (SPD).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir FA (brza brzina) ili SL (spora brzina).

• FA trajanje tona je 50 msec, a SL je 100 msec.

3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za poništavanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Podesite vrijeme trajanja pauze

Promijenite vrijeme trajanja pauze spremljeno u memorijskom kanalu (prazno). Zadana postavka je 50 msec.

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 30 (PA).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir 100, 250, 500 (zadano), 750, 1000, 1500 ili 2000 msec.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za poništavanje.

DTMF zaključavanje

Kada želite zabraniti korištenje tipkovnice kako biste izbjegli DTMF prijenos, funkcija DTMF zaključavanja se može aktivirati.

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 31 (DT.L).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za poništavanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Kada je funkcija aktivirana, DTMF ton se ne može poslati putem tipkovnice. Prijenos DTMF memorije je također zabranjen.

ANI identifikacijski kod

ID kod se sastoji od 3 do 10 brojeva. Mobilni radio će dati upit kada primi odgovarajuće kodove.

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 51 (ANI).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za poništavanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Daljinsko isključivanje/aktiviranje

Funkcija može daljinski uključiti/isključiti funkciju primanja i prijenosa prijenosom kodova za daljinsko isključivanje.

Kod za daljinsko isključivanje sastoji se od 1-10 DTMF kodova i može se postaviti putem programiranja. Kada mobilni radio s kodovima za daljinsko isključivanje primi kod, mobilni radio ulazi u način daljinskog isključivanja. Nakon primanja aktivacijskih kodova (kod za isključivanje + #), mobilni radio vraća normalni način rada. Uključivanje/isključivanje funkcije može se postaviti programiranjem (OFF: zadano).

Dva načina daljinskog isključivanja mogu se postaviti pomoću PC softvera:

• Zabrana prijenosa
• Zabrana prijenosa i primanja

2 TONE signalizacija

Frekvencija tona A: frekvencija prvog tona u 2 TONE.
Frekvencija tona B: frekvencija drugog tona u 2 TONE.

Vrijeme trajanja tona A: Vrijeme trajanja prijenosa prvog tona u 2 TONE.
Vrijeme trajanja tona B: Vrijeme trajanja prijenosa drugog tona u 2 TONE.

2 TONE intervalno vrijeme: Intervalno vrijeme između kraja prvog tona i početka drugog tona.
Dugo vrijeme trajanja tona A: Vrijeme trajanja prvog tona tona (postavlja se samo prvi ton, drugi je prazan), odnosi se na vrijeme trajanja prijenosa prvog tona u 2 TONE.

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 33 (2 TENC).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir brojeva grupe 2 TONE koda, OFF (zadano), 1~32.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za poništavanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

2 TONE dekodiranje

Složena metoda: odaberite složene metode za korištenje 2 tone dekodiranja, može se podijeliti na A-B, A-C, A-D, B-A, B-C, B-D, C-A, C-B, C-D, D-A, D-B, D-C, dugo A, dugo B, dugo C i OFF.

• Metoda odgovora: metoda odgovora mobilnog radija nakon primanja odgovarajućeg 2 TONE poziva.

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite kodirni gumb za odabir broja izbornika 34 (2 TDEC).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb za odabir brojeva grupe 2 TONE dekodiranja, OFF (zadano), 1~8.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za poništavanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

MSK signalizacija

Upotrijebite MSK signalizaciju za nastavak poziva između mobilnih radija. ID kod mobilnog radija i ciljni ID kod MSK mobilnog radija moraju se unaprijed postaviti. MSK ID kod je 16 decimalnih podataka i do 4 bita, raspon je 0~FFFF. MSK kodiranje

• Vrsta PTT ID-a
  Da biste koristili MSK signalizaciju za pozivanje drugih mobilnih radija, za vrstu PTT ID-a trebali biste odabrati MSK.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite kodirni gumb da biste odabrali broj izbornika 58 (IDSOR).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb da biste odabrali vrstu PTT ID-a, DTMF (zadano), MSK.
3. Pritisnite tipku MHZ/SET da biste spremili postavke ili pritisnite bilo koju drugu tipku da biste poništili.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

• Monitor zvuka MSK upita
  Prilikom slanja signalnog koda, zvučnik mobilnog radija imat će upit kada se funkcija aktivira.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite kodirni gumb da biste odabrali broj izbornika 54 (MSKM).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb da biste odabrali ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET da biste spremili postavke ili pritisnite bilo koju drugu tipku da biste poništili.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

• MSK Rogerov zvučni signal
  Kada je funkcija aktivirana, mobilni radio će dati zvučni signal koji označava da je MSK signalizacija poslana nakon slanja.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite kodirni gumb da biste odabrali broj izbornika 55 (MSKBP).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb da biste odabrali ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET da biste spremili postavke ili pritisnite bilo koju drugu tipku da biste poništili.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

MSK popis poziva

Možete odabrati brojeve MSK poziva koje želite putem MSK popisa poziva. Svaki broj poziva odgovara ciljanom broju MSK ID-a mobilnog radija. MSK ID broj koji želite postaviti možete unijeti putem MSK popisa poziva PC programskog softvera.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite kodirni gumb da biste odabrali broj izbornika 56 (MSKGP).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb da biste odabrali željeni broj poziva, OFF (zadano) ili 1~10.
3. Pritisnite tipku MHZ/SET da biste spremili postavke ili pritisnite bilo koju drugu tipku da biste poništili.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Napomena: MSK vrijeme prednositelja: intervalno vrijeme je od pritiska tipke PTT do početka slanja nositelja MSK i može se postaviti putem PC programskog softvera.

• MSK dekodiranje
• Postavljanje MSK ID broja
  Unesite MSK ID broj mobilnog radija putem postavke ID-a postavke MSK u PC programskom softveru.
• MSK vrijeme resetiranja
  MSK vrijeme resetiranja odnosi se na duljinu preostalog vremena nakon što je MSK kodiranje ispravno, kao što je postavljanje 10M odnosi se na preostali ispravan status u 10 minuta nakon što je MSK kodiranje ispravno. Po potrebi se može odabrati odgovarajuće MSK vrijeme resetiranja.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite kodirni gumb da biste odabrali broj izbornika 57 (MSKRT).
2. Pritisnite tipku MHZ/SET i okrenite kodirni gumb da biste odabrali željeni broj poziva, OFF (zadano) ili 1M~10M (minuta).
3. Pritisnite tipku MHZ/SET da biste spremili postavke ili pritisnite bilo koju drugu tipku da biste poništili.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Dodatna funkcija

Način odgovora

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 14 (ECHO).
2. Pritisnite [MHZ/SET], a zatim okrenite gumb za kodiranje kako biste odabrali "D-RX" ili "S-RX".
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

APO (automatsko isključivanje)

Ako ne pritisnete tipke ili ne prilagodite upravljačke gumbe u odabranom vremenu, mobilni radio će se automatski isključiti. Mobilni radio će oglasiti zvučni signal upozorenja nekoliko sekundi prije isključivanja nakon 1 minute i simbol APO će treperiti. Selektivno vrijeme APO: OFF, 30, 60, 90, 120 ili 180 minuta.

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 17 (APO).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali vrijeme APO, OFF (zadano), 30, 60, 90, 120 ili 180 minuta.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET. Napomena:

• APO i dalje mjeri vrijeme čak i ako mobilni radio skenira.
• APO mjerač vremena počinje mjeriti vrijeme kada se tipke ne pritišću, upravljački gumb se ne podešava i ne otkrivaju se naredbe upravljanja računalom.

S-metar Squelch

Ako je funkcija S-metar squelch aktivirana, squelch mobilnog radija bit će aktiviran samo kada je intenzitet primljenog signala veći ili jednak postavci S-metra. Izbjegava se stalno resetiranje squelcha prilikom primanja slabih postaja.

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 8 (SQL).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali razinu S-metra, OFF (zadano), S0, S1, S2, S3, S4, S5, S6, S7.

• Ako je odabrana bilo koja razina S0-S7, gumb squelch više ne radi.

3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Vrijeme odgode squelcha

Kada se koristi funkcija S-metar squelch, potrebno je podesiti vremenski raspon od nestanka primljenog signala do isključivanja squelcha.

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 9 (SQH).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali OFF (zadano), 125, 250 ili 500msec.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Funkcija zvučnog signala
Funkcija zvučnog signala provjerava ulaz, pogrešno pozivanje i grešku. Predlaže se uključivanje funkcije za provjeru pogrešnih operacija i greške. Ali ako želite isključiti funkciju

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 23 (BP).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali OFF.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Mobilni radio će oglasiti sljedeći zvučni signal upozorenja čak i ako je funkcija zvučnog signala isključena.

• APO zvučni signal upozorenja
• TOT zvučni signal upozorenja

Blokiranje zauzetog kanala

S ovom funkcijom možete izbjeći odašiljanje na korištenom kanalu ili frekvenciji od strane drugih. Kada je funkcija uključena, ako kanal ili frekvenciju koriste drugi, pritisnite tipku PTT i mobilni radio će oglasiti pogrešan zvučni signal i neće odašiljati.

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 21 (BCL).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Veličina koraka frekvencije

Kada koristite kodirajući gumb ili tipku UP/DWN mikrofona za odabir frekvencije prijema, veličina koraka frekvencije mora biti ispravno odabrana.

Promjena veličine koraka frekvencije

1. U načinu rada VFO pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 1 (STP).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali potrebnu veličinu koraka frekvencije.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Napomena: ako se promijeni neusklađena veličina koraka frekvencije s trenutnom radnom frekvencijom, mobilni radio će automatski prilagoditi radnu frekvenciju kako bi se uskladila s novom veličinom koraka frekvencije.

Način osvjetljenja pozadinskog osvjetljenja zaslona

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 43 (LLIG).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali AUTO, ON (zadano) ili OFF.
   Napomena: kada koristite automatsko pozadinsko osvjetljenje, čim pritisnete prednju ploču ili tipke mikrofona, pozadinsko osvjetljenje zaslona se pali i ostaje upaljeno 5 s.

• Gumb za upravljanje kodiranjem također se može zaključati. Za kontinuirano korištenje gumba za upravljanje kodiranjem kada je funkcija zaključavanja uključena, odaberite broj izbornika 26 (ENC) i odaberite ON.
• Kada je funkcija zaključavanja uključena, mobilni radio se ne može resetirati.
• Način rada mobilnog radija ne može se prebaciti pritiskom na (Power) + bilo koju tipku.
• Tipka PF mikrofona može se normalno koristiti čak i ako je funkcija zaključavanja uključena.

Aktivirajte gumb za upravljanje kodiranjem

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 26 (ENC).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Tipka PF mikrofona

Mnoge postavke mobilnog radija mogu se postaviti bez korištenja tipki mobilnog radija ili upravljačkog gumba. Mikrofon PF/D, MR/C, VFO/B i CALL/A mogu se postaviti kao različite funkcije mobilnog radija.
Zadana funkcija tipki mikrofona:

• Tipka PF1 (PF/D) mikrofona: korak od 1MHz
• Tipka PF2 (MR/C) mikrofona: pozivanje memorije
• Tipka PF3 (VFO/B) mikrofona: odabir VFO
• Tipka PF4 (CALL/A) mikrofona: odabir pozivnog kanala

Napomena: Broj izbornika 38 (MC.L) mora biti postavljen na "OFF" za programiranje tipki mikrofona

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali jedan od brojeva izbornika 26 -42 (PF1-PF4).
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali funkcije koje se mogu programirati.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite drugu tipku za otkazivanje.
4. Pritisnite bilo koju tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Postavka boje pozadinskog osvjetljenja

Boja pozadinskog osvjetljenja označava radni status mobilnog radija. Tri vrste radnog statusa boje pozadinskog osvjetljenja mogu se unaprijed postaviti: stanje pripravnosti, odašiljanje i primanje.

1. Pritisnite tipke FUN, MHZ/SET redom, a zatim okrenite kodirajući gumb kako biste odabrali broj izbornika 44 (WF.CLR), 45 (RX.CLR) i 46 (TX.CLR) i postavite svaki status.
2. Pritisnite tipku MHZ/SET i okrenite kodirajući gumb kako biste odabrali vrste boja: 1, 2, 3, 4 (zadano), 5, 6, 7 i 8.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite drugu tipku za otkazivanje.
4. Pritisnite bilo koju tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Podešavanje kontrasta LCD zaslona

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 47 (CONTR).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali razinu kontrasta LCD zaslona: 0, 1, 2 (zadano) i 3.
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite drugu tipku za otkazivanje.
4. Pritisnite bilo koju tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Funkcija zaključavanja

Funkcija zaključavanja može zabraniti većinu tipki kako bi se izbjeglo slučajno aktiviranje neke funkcije.

1. Pritisnite tipku FUN na (1s).

• Kada je funkcija uključena, na zaslonu se prikazuje.
• Sljedeće tipke ne mogu se zaključati (napajanje), FUN na (1s), gumb za glasnoću, PTT i tipkovnica mikrofona 2. Ponovno pritisnite tipku FUN na (1s) za otključavanje tipki.

Programabilna funkcija

• MONI: Funkcija uključivanja/isključivanja monitora
• ENTER: Unesite frekvenciju ili broj memorijskog kanala putem tipkovnice
• 1750: Odašiljanje 1750 Hz
• VFO: Ulazak u VFO način rada
• MR: Ulazak u MR (pozivanje iz memorije) način rada
• CALL: Odabir kanala za poziv
• MHz: Ulazak u način rada s korakom od 1 MHz
• REV (obrnuta frekvencija): Funkcija uključivanja/isključivanja obrnute frekvencije
• SQL (Squelch): Ulazak u način rada squelch
• M-V: Prijenos memorijskog kanala u VFO
• M.IN: Memorijski kanal
• C.IN: Kanal za memorijski poziv
• MENU: Ulazak u način rada izbornika
• SHIFT (pomak) : Funkcija uključivanja/isključivanja pomaka
• LOW: Odabir snage odašiljanja
• LOCK: Funkcija uključivanja/isključivanja zaključavanja (mora se pritisnuti na 1 s)
• STEP (korak): Odabir veličine koraka frekvencije

Napomena: osim ulaska u način rada izbornika i odabira PF1-PF4, funkcije se mogu postaviti pritiskom na programiranu tipku PF i uključivanjem mobilnog radija. Prilikom programiranja tipke PF kasnijom metodom, okrenite gumb za upravljanje kodiranjem ili pritisnite tipku GORE/DOLJE na mikrofonu za odabir funkcija. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Poruka o napajanju

Prilikom uključivanja mobilnog radija prikazuje se poruka o napajanju i može se promijeniti (do 6 znakova).

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 22 (P.ON.MSG).
2. Pritisnite tipku MHZ/SET i na zaslonu se prikazuje poruka o napajanju i kursor za unos.
3. Okrenite gumb za upravljanje kodiranjem za odabir bitova.

• Mogu se unijeti sljedeći bitovi abecede i brojeva: 0~9, A~Z, -- (crtica), / (kosa crta) i prazno.
• Osim gumba za upravljanje kodiranjem, bitovi se mogu unijeti pomoću tipkovnice mikrofona.

4. Pritisnite tipku MR za pomicanje kursora na sljedeću.

• Pritisnite tipku VFO za pomicanje kursora na prethodnu. Pritisnite tipku FUN za brisanje znakova trenutnog položaja kursora.

5. Ponovite korake 3 i 4, do unosa 6 znakova.
6. Pritisnite tipku MHZ/SET za dovršetak postavljanja i spremanje poruke o napajanju.
7. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipki MHZ/SET i FUN.

Napomena: ako poruka o napajanju nije postavljena, na zaslonu će se prikazati napon baterije mobilnog radija kada je mobilni radio uključen.

Programabilni VFO

Za ograničavanje radne frekvencije unutar jednog frekvencijskog raspona, programirajte više i niže frekvencije za VFO specifikacije. Na primjer, niža frekvencija odabire 462 MHz, a viša frekvencija odabire 468 MHz. Raspon podešavanja je od 462.000 MHz do 462.000 MHz.

1. U VFO načinu rada pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za upravljanje kodiranjem kako biste odabrali broj izbornika 7 (PVFO).

• Na zaslonu se prikazuje trenutni programabilni frekvencijski raspon frekvencijskog pojasa.2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali nižu frekvenciju (MHz).

2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali višu frekvenciju (MHz).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Napomena:

• Frekvencije ≤100 KHz ne mogu se programirati.
• Viša frekvencija ne može biti niža od odabrane niže frekvencije.

TOT

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 20 (TOT).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali 3, 5 ili 10 minuta (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Napomena: mobilni radio će proizvesti zvuk upozorenja čak i ako je broj izbornika postavljen na OFF.

Zaključavanje tipkovnice mikrofona

Zaključavanje tipkovnice mikrofona zabranjuje tipku PF mikrofona i izbjegava promjenu rada mobilnog radija zbog slučajnog pritiskanja tipki.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 38 (MC.L).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Sažimanje glasa

Funkcija sažimanja glasa može se uključiti za smanjenje buke i poboljšanje kvalitete glasa.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 49 (CPD).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali ON ili OFF (zadano).

• Ako je sažimanje glasa jednog mobilnog radija uključeno, i drugog mora biti uključeno kako bi se osigurala kvaliteta zvuka.

3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Šifriranje glasa

Može se odabrati pet stavki šifriranja, možete ih definirati kako biste osigurali privatnu komunikaciju.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za upravljanje kodiranjem kako biste odabrali broj izbornika 50 (SR).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali OFF (zadano), USER (definiraj), 3450, 3400, 3300, 3200, 3100 ili 3000 Hz.

• Za privatnu komunikaciju između dva mobilna radija, specifikacije moraju biti postavljene isto kako bi se osigurala normalna komunikacija.

3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Uključivanje zvučnika (SP isključivanje zvuka)

Zvučnik će se uključiti kada mobilni radio primi signalizaciju komunikacije. Mogu se odabrati uvjeti otvaranja.

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 59 (UNMUTE).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali vrste PTT ID-a: QD (zadano), Q+0 ili Q-0.
   QD: Zvučnik će se uključiti čim signalizacija CTCSS/DCS bude ispravna.
   Q+0: I signalizacija CTCSS\DCS i opcionalna signalizacija (DTMF ili MSK signalizacija) moraju biti ispravne da bi se uključila sirena.
   Q-0: Uključite sirenu kad god je jedna od signalizacija CTCSS\DCS, opcionalna signalizacija (DTMF ili MSK signalizacija) ispravna
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Roger Beep

Mobilni radio će dati zvučni signal završetka nakon odašiljanja kada je funkcija uključena. Odziv će se poslati prijemniku kako bi obavijestio prijemnik da komunikacija završava.

Roger Beep UKLJUČENO/ISKLJUČENO

1. Pritisnite redom tipke FUN, MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 60 (TEND).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali ON ili OFF (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Postavka glasnoće Roger Beepa

Glasnoća Roger beepa može se odabrati prema vašim potrebama.

1. Pritisnite tipke FUN, MHZ/SET redom, zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 61 (TVOL).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali razine glasnoće: 1~25, 10 (zadano).
3. Pritisnite tipku MHZ/SET za spremanje postavki ili pritisnite bilo koju drugu tipku za otkazivanje.
4. Pritisnite bilo koju drugu tipku za izlaz iz načina rada izbornika, osim tipke MHZ/SET.

Operacija resetiranja

Potpuno resetiranje

Metoda 1 za potpuno resetiranje:

1. Kada je mobilni radio isključen, pritisnite tipku FUN i (power).

• Sve lampice se nakratko upale i pojavi se poruka potvrde potpunog resetiranja.

2. Pritisnite tipku FUN.

• Na zaslonu se prikazuje SURE?
• Pritisnite bilo koju tipku za poništavanje, osim tipke FUN.

3. Pritisnite tipku FUN za resetiranje mobilnog radija.

• Na zaslonu se nakratko prikazuje WAIT.

Metoda 2 za potpuno resetiranje:

1. Pritisnite FUN, tipku MHZ/SET redom, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 53 (RESET).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali FULL.
3. Pritisnite tipku MHZ/SET.

• Na zaslonu se prikazuje SURE?
• Pritisnite bilo koju tipku za poništavanje, osim tipke MHZ/SET.

4. Ponovno pritisnite tipku MHZ/SET za resetiranje mobilnog radija.

• Na zaslonu se nakratko prikazuje WAIT.

VFO resetiranje

Metoda 1

1. Kada je mobilni radio isključen, pritisnite tipku VFO i (power).

• Pojavljuje se poruka potvrde VFO resetiranja.

2. Pritisnite tipku VFO.

• Na zaslonu se prikazuje SURE?
• Pritisnite bilo koju tipku za poništavanje, osim tipke VFO.

3. Ponovno pritisnite tipku VFO za resetiranje mobilnog radija.

• Na zaslonu se nakratko prikazuje WAIT.

Metoda 2

1. Pritisnite FUN, tipku MHZ/SET redom, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 53 (RESET).
2. Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali VFO.
3. Pritisnite tipku MHZ/SET.

• Na zaslonu se prikazuje SURE?
• Pritisnite bilo koju tipku za poništavanje, osim tipke MHZ/SET.

4. Ponovno pritisnite tipku MHZ/SET za resetiranje mobilnog radija.

• Na zaslonu se nakratko prikazuje WAIT.

Žičani klon

Funkcija omogućuje slanje spremljenih materijala i postavljenih podataka jednog mobilnog radija na drugi mobilni radio. Pretpostavljamo da je mobilni radio koji prenosi podatke odašiljač, a radio koji prima podatke prijamnik, kao sljedeći koraci za rad:

1. Upotrijebite kabel za kloniranje za povezivanje dva mobilna radija putem DATA utičnice.
2. Isključite odašiljač i uključite prijamnik.
3. Pritisnite istovremeno tipke CALL/TONE, MHZ/SET i (power) za uključivanje odašiljača i na zaslonu se prikazuje CLONE, aktivirana je funkcija žičanog kopiranja.
4. Pritisnite tipku MHZ/SET odašiljača. Odašiljač prikazuje CLONING, a prijamnik CLONE RX. Mobilni radio uređaji ulaze u način kopiranja i prikazuje se napredak kopiranja.


• Broj u desnom kutu CLONING-a označava broj uspješnih kloniranja.

5. Kada broj kloniranja odašiljača dosegne 100, kopiranje je završeno i na zaslonu se prikazuje CLONE OK, CLONE se ponovno prikazuje nakon 1 sekunde za ulazak u status pripreme za kopiranje.
6. Kada broj kloniranja prijamnika dosegne 100, kopiranje je završeno i prijamnik se automatski ponovno uključuje.
7. Ako se tijekom kopiranja pojavi greška, na zaslonu će se prikazati CLONE FALL. Provjerite jesu li spojni kabel i model mobilnog radija ispravni itd. Pokušajte ponovno.
8. Ako želite nastaviti kopirati sljedeći mobilni radio, isključite prijamnik i isključite prijenosni kabel. Promijenite drugi mobilni radio i uključite ga. Ponovite korake 4, 5 i 6. Za izlazak iz kopiranja tijekom kopiranja, isključite mobilne radio uređaje.

Specifikacija

Frekvencijski raspon		GMRS
Frekvencijski korak		5/6.25/10/12.5/15/20/25/30/50/100KHZ
Metoda prijenosa		F3E(FM)
Impedancija antene		50Ω, Neuravnoteženo
Stabilnost frekvencije		≥±2.5ppm(-20°C~60°C)
Radna temperatura		-20°C~60°C
Napon napajanja		13.8V±15%, Uzemljenje negativnog pola
Potrošnja struje		Prijam: (RF 2W), ≤1A
Potrošnja struje		Prijenos (maks.): ≤14A
RF snaga		Niska: 5W, Visoka: 40W

Otklanjanje kvara

Problemi	Razlozi	Mjere
Spojite 13,8 V istosmjernog napajanja i pritisnite tipku (power), mobilni radio se ne može uključiti i na zaslonu se ništa ne prikazuje.	Kabel za napajanje spojen je unatrag. Jedan ili više osigurača kabela za napajanje su pregorjeli.	Ispravno spojite nasumično isporučeni kabel za napajanje: Crvena (+) i Crna (-). Provjerite razlog pregorjelog osigurača i ispravite ga. Ugradite novi osigurač iste vrijednosti.
Zaslon je i dalje taman čak i ako je odabrana veća svjetlina.	Napon napajanja je nizak.	Napon napajanja mora biti 13,8 V istosmjerne struje ±15% (11,7 V do 15,8 V istosmjerne struje). Ako je ulazni napon izvan raspona, podesite stabilno napajanje i provjerite sve spojeve kabela za napajanje.
Frekvencija se ne može odabrati okretanjem gumba za kodiranje ili pritiskom na tipku UP/DWN mikrofona.	Odabran je način poziva memorije.	Pritisnite tipku VFO.
Većina tipki i gumb za kodiranje ne rade.	Funkcija zaključavanja je aktivirana. Mobilni radio je u načinu prikaza kanala.	Otključajte sve funkcije zaključavanja. Kada je mobilni radio isključen, pritisnite tipku (power) + tipku REV za izlazak iz načina prikaza kanala.
Memorijski kanal se ne može odabrati okretanjem gumba za kodiranje ili pritiskom na tipku UP/DWN mikrofona.	Memorijski kanal ne sprema podatke.	Spremite podatke u neke memorijske kanale.
Mobilni radio ne može odašiljati čak ni pritiskom na tipku PTT.	Utikač mikrofona nije u potpunosti uključen u konektor na prednjoj ploči. Odabrana razlika u frekvenciji odašiljanja čini da je frekvencija odašiljanja izvan dopuštenog raspona	Isključite mobilni radio i uključite utikač mikrofona dok se ne učvrsti. Pritisnite FUN i tipku MHZ/SET, a zatim okrenite gumb za kodiranje kako biste odabrali broj izbornika 5 (SFT). Pritisnite tipku MHZ/SET i okrenite gumb za kodiranje kako biste odabrali OFF. Pritisnite tipku MHZ/SET za spremanje postavki i pritisnite bilo koju tipku za izlazak iz načina rada izbornika, osim tipke MHZ/SET.

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Retevis RA87 - priručnik za GMRS mobilni radio

Dostupni jezici
