Fieldpiece SMG5 - Megohmmeetri kasutusjuhend

Kirjeldus

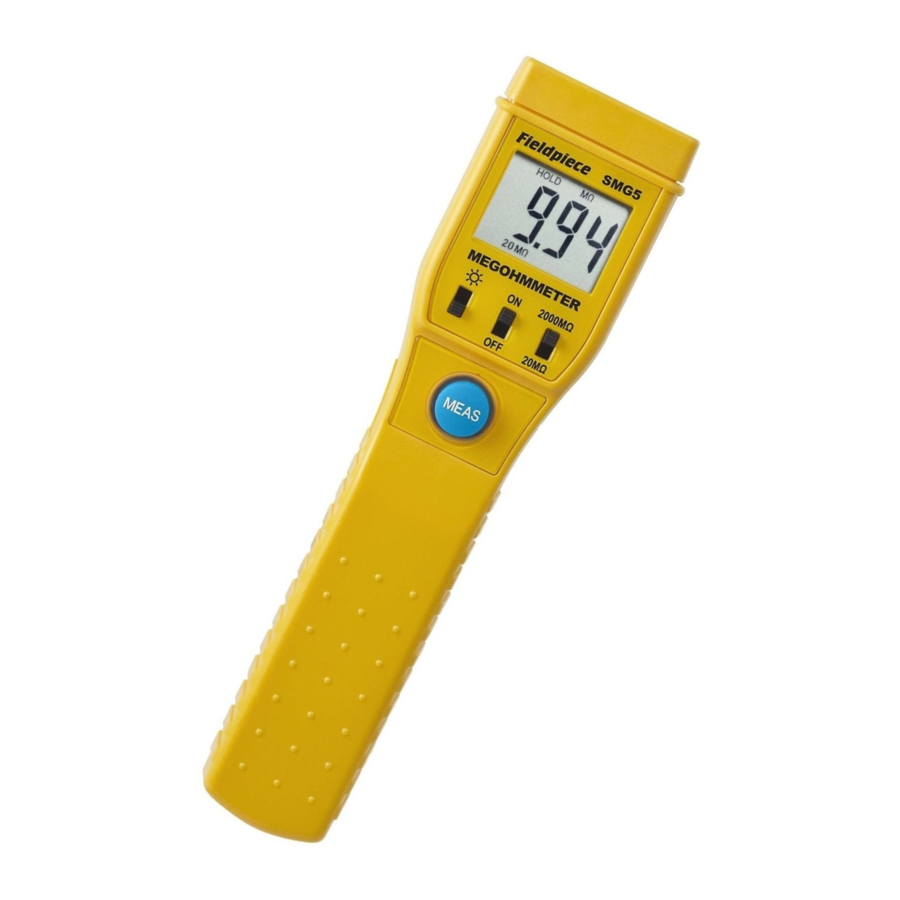

SMG5 megohmmeeter on mõeldud isolatsioonitakistuse kiireks, lihtsaks ja ohutuks testimiseks. See pakub 1000 V pingeallikat, jälgib voolu ja kuvab takistust testpunktide vahel.

Maksimaalne voolutugevus on <1,5 mA. Aku tööea pikendamiseks lülitub see automaatselt välja 15 sekundi pärast.

Rakendused

SMG5-i saab kasutada mootori, kompressori või trafo mähiste isolatsiooni seisukorra määramiseks. Ühendage mähised lahti ja mõõtke takistust mähiste ja maanduse vahel läbi isolatsiooni. Tehke kindlaks, mis on "hea" näit, võrreldes oma näitu seadme tootja poolt antud väärtustega või oma kogemustega. Veenduge, et kõiki mõõtmisi võrreldakse sama temperatuuri juures saadud näitudega. Isolatsioonitakistus võib temperatuuriga oluliselt muutuda.

Megohmide näidud toimivad kõige paremini, kui sama seadet mõõdetakse aja jooksul. Isolatsioonitakistuse taseme langus võib ennustada riket enne katastroofilist riket.

Rahvusvahelised elektrisümbolid

	OHTLIK PINGE		VAATA KASUTUSJUHENDIST SELGITUST
	AC-VAHELDUVVOOL		KAHEKORDNE ISOLATSIOON (Kaitseklass II)
	DC-ALALISVOOL		MAANDUS

Ärge mõõtke, kui kompressori mootor on vaakumis.

Elektrilöögi vältimiseks eemaldage testjuhtmed enne korpuse või akukaane avamist. Ärge kasutage avatud akukaanega.

Eemaldage pinge testitavalt vooluringilt.

Ärge puudutage testjuhtmete otsi, testpunkte ega klemme, kui vajutate MEAS (mõõtmine).

Teie ohutuse tagamiseks...

1. Ühendage E-klemm maandusega, kasutades krokodillklambrit (kaasas).
2. Testi tegemiseks kasutage ühte kätt.
3. Veenduge, et lülitate arvesti VÄLJA (OFF), et vältida juhuslikku MEAS (mõõtmine) vajutamist ja 1000 V pingeallika loomist. Kui lüliti on SEES (ON) ja MEAS (mõõtmine) on alla vajutatud, ilmub klemmidele 1000 V.

Isolatsioonitakistus

Kuidas kasutada

1. Ühendage kõik juhtmed testitavast mähisest lahti. Testige iga mähist kolmefaasilises süsteemis eraldi.
2. Ühendage E-klemm maandusega ja sisestage sondi ots L-i.
3. Valige ON (SEES) (keskmine liuglüliti).
4. Puudutage testpunkti ja vajutage MEAS (mõõtmine) ning hoidke all, kuni saate stabiilse näidu.
5. Vabastage MEAS (mõõtmine). Näit jääb ekraanile umbes 15 sekundiks.
6. Valige OFF (VÄLJAS).

Vahemiku valik

Kui arvesti on seatud 20MΩ peale ja näitab testi ajal OL-i, valige 2000MΩ seade ja proovige uuesti. Kui arvesti on seatud 2000MΩ peale ja ekraan näitab 19 või vähem, valige parema eraldusvõime saavutamiseks 20MΩ. Valitud vahemik kuvatakse LCD-ekraani allosas.

Ekraani taustavalguse lüliti

Valige taustavalguse sisselülitamiseks. Taustavalgus jääb põlema ainult siis, kui LCD on sees.

Aku test

1. Lükake keskmine lüliti sisselülitamiseks.
2. Vajutage nuppu MEAS (mõõtmine).
3. Kui ekraanil süttib " ", on patareid peaaegu tühjad ja need tuleks kohe välja vahetada.

Tühja aku indikaator

Tühja aku indikaator " " kuvatakse väga madalate takistuse väärtuste mõõtmisel (alla 500KΩ). See on tingitud suurest voolutarbimisest selliste väikeste takistuste mõõtmisel. Vahetage patareid välja, kui järgnevad kõrgete väärtuste takistuse mõõtmised toovad kaasa ekraanil "" ilmumise.

Temperatuuri mõjud

Täpsete mõõtmiste saamiseks, kui võrrelda näite aja jooksul või kui võrrelda näite teiste sarnaste seadmetega või soovitatud väärtustega, peavad temperatuurid olema samad. Isolatsioonitakistus võib muutuda kahekordselt temperatuuri muutusega 70 °F kuni 100 °F.

Seadmete tootjad avaldavad vastuvõetavad piirid, mis varieeruvad sõltuvalt temperatuurist.

Jahutus- ja kliimaseadmed

Megger võib olla eriti tõhus kompressorite puhul. Saasteained (niiskus, mikroskoopilised metallilaastud ja happed) võivad sattuda külmaainesse ja hävitada kompressori mähiste isolatsiooni. Meggeriga saate aja jooksul näha halvenemist ja võib-olla saate kompressori välja vahetada enne, kui see katastroofiliselt rikki läheb ja paiskab saasteaineid jahutussüsteemi, mis võib nõuda palju kallimat remonti.

Järjepidevate mõõtmiste tagamiseks tuleks süsteemi vähemalt tund aega käitada ja seejärel välja lülitada. Võtke megohmmeetri näit kohe. Nii on temperatuurid ja külmaaine täpne seisund testist testi sama.

Suunised

Järgnevad on üldised suunised. Seadmete tootja poolt soovitatud numbrid võivad olla erinevad, sõltuvalt testitud seadmetest ja tingimustest. Tulemused võivad temperatuuri muutudes oluliselt varieeruda.

Kuidas see on seotud milliohmmeetriga?
Megger, nagu Fieldpiece SMG5, mõõdab mähise ja maanduse vahelist isolatsioonitakistust, andes väga kõrge pinge, et isolatsioon läbi lüüa ja mõõtes väga madalat tulemuseks olevat voolu. Mõõdetud takistus on väga kõrge. Tavaliselt on see viiskümmend miljonit oomi. Milliohmmeeter, nagu Fieldpiece AMR1, annab suurema voolu (50mA), kuid väga madala pinge juures. Mõõdetud takistus on väga madal (tuhandik oomi).

Isolatsiooniprobleeme võite olla võimeline tuvastama kas meggeri või milliohmmeetriga. Megger ütleb teile mähise ja maanduse vahelise isolatsiooni seisukorra, sundides kõrge pingega läbi selle väikese voolu. Milliohmmeeter määrab, kas mähiste otste vahel antav testvool võtab "otsetee" punktis, kus isolatsioon on katki läinud.

Mõlemat mõõtmist saab kasutada isolatsiooni seisukorra määramiseks, kuid erinevatel viisidel.

Miks DMM sageli ei tööta

Takistuse testimiseks annab DMM testpunktidele madala pinge (<1V) ja on võimeline andma ainult mõne milliamprit. See ei ole piisavalt kõrge pinge, et tuvastada kõrge takistuse probleeme, mis võivad viidata niiskusele ja muudele saasteainetele, ja see ei ole piisavalt voolu, et mõõta tõeliselt madalaid takistuse väärtusi.

Puhastamine

Pühkige korpust perioodiliselt niiske lapi ja pesuvahendiga. Ärge kasutage abrasiive ega lahusteid.

Spetsifikatsioonid

Ekraan:
3 1/2 kohaline vedelkristallekraan (LCD) maksimaalse näiduga 1999.

Üleulatus: kuvatakse (OL) või (-OL).

Tühja aku indikaator: Kuvatakse " ", kui aku pinge langeb alla töötaseme.

Mõõtmiskiirus: 2,5 korda sekundis, nominaalne.

Töökeskkond: 0°C kuni 40°C temperatuuril < 70% suhtelise õhuniiskuse juures.

Säilitustemperatuur: -20°C kuni 60°C, 0 kuni 80% suhteline õhuniiskus, kui aku on arvestist eemaldatud.

Automaatne väljalülitus: umbes 15 sekundit.

Ooterežiimi voolutarve: <10μA

Aku: 4 tk 1,5 V (AAA suurus) UM-4 R03.

Aku tööiga: 4 tundi (pidevalt) tüüpiline leelispatareiga (@20Μ Ω vahemiku test 10Μ Ω takisti).

Mõõtmed: 170mm(K) x 44mm(L) x 40mm(S).

Kaal: 160g koos patareidega.

ELEKTRILISED
Vahemik: 20ΜΩ,2000ΜΩ.

Eraldusvõime:
10KΩ 20ΜΩ vahemikus.
1 ΜΩ 2000ΜΩ vahemikus.

Täpsus:
20ΜΩ vahemik: ±(2%rdg + 2dgts)
2000ΜΩ vahemik:
<500ΜΩ ±(4%rdg + 2dgts)
>500ΜΩ ±(5%rdg + 2dgts)

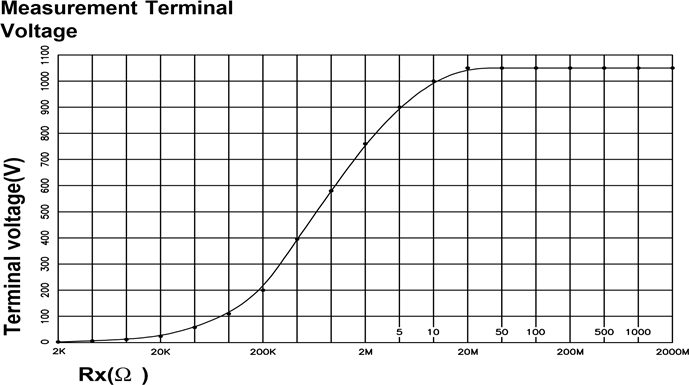

Nimipinge: DC-DC muundur kuni 1000VDC

Täpsustemperatuur: 23°C ± 5°C vähem kui 70% suhteline õhuniiskus

Temperatuurikoefitsient: 0,1X (määratud täpsus)/°C (<18°C või >28°C)

Piiratud garantii

Sellel arvestil on materjali- või tootmisdefektide garantii üks aasta alates ostukuupäevast. Fieldpiece asendab või parandab defektse seadme oma valikul, tingimusel et defekt on tõendatud.

See garantii ei kehti defektidele, mis on põhjustatud väärkohtlemisest, hooletusest, õnnetusest, volitamata remondist, muutmisest või seadme ebamõistlikust kasutamisest.

KÕIK KAUDSED GARANTIID, MIS TULENEVAD FIELDPIECE INSTRUMENT'S TOOTE MÜÜGIST, SEALHULGAS, KUID MITTE AINULT, KAUDSED GARANTIID KAUBANDUSLIKU SOBIVUSE JA KONKREETSEKS EESMÄRGIKS SOBIVUSE KOHTA, ON PIIRATUD EELTOODUGA. FIELDPIECE EI VASTUTA SEADME KASUTAMISE KAOTUSE EEST EGA MUUDE JUHUSLIKE VÕI TAGAJÄRGSETE KAHJUDE, KULUDE VÕI MAJANDUSLIKU KAHJU EEST EGA ÜHEGI NÕUDE EEST SELLISE KAHJU, KULUDE VÕI MAJANDUSLIKU KAHJU KOHTA.

Osariigi seadused on erinevad. Ülaltoodud piirangud või välistused ei pruugi teie puhul kehtida. See garantii annab teile konkreetsed juriidilised õigused ja teil võivad olla ka muud õigused, mis on osariigiti erinevad.

Teenindus

Tagastage kõik defektsed SMG5-d garantiiteeninduseks koos ostutõendiga Fieldpiece'ile. Garantiivälise remondi tasude kohta võtke ühendust Fieldpiece'iga.

Fieldpiece Instruments, Inc. California, U.S.A.
