Fieldpiece JL3PR - Job Link System rõhuanduri kasutusjuhend

Kiire algus

1. Installige oma mobiilseadmesse Fieldpiece Job Link® süsteemirakendus ja registreerige konto, kui olete uus kasutaja.
2. Eemaldage kollase patareipesa kaane üks kruvi ja paigaldage 2 x AAA patareid.
3. Sisselülitamiseks vajutage 1 sekund.
4. Avage Job Link® rakenduses Mõõtmised ja lisage andur tööriistahaldurisse lemmikute hulka.
5. Vaadake reaalajas mõõtmisi oma mobiilseadmes kuni 1000 jala kauguselt.

Mis on kaasas

Job Link® süsteemi rõhuandur
2 x asendus tihendid
2 x AAA patareid
Kasutusjuhend
1-aastane piiratud garantii

Ühendamiseks ja lahtiühendamiseks keerake emast liitmikku käsitsi. ÄRGE kasutage plastkorpust, et suurendada hooba. See võib põhjustada kahjustusi, lekkeid ja garantii tühistamist.
Ärge rakendage rohkem kui 800 psig.

Kirjeldus

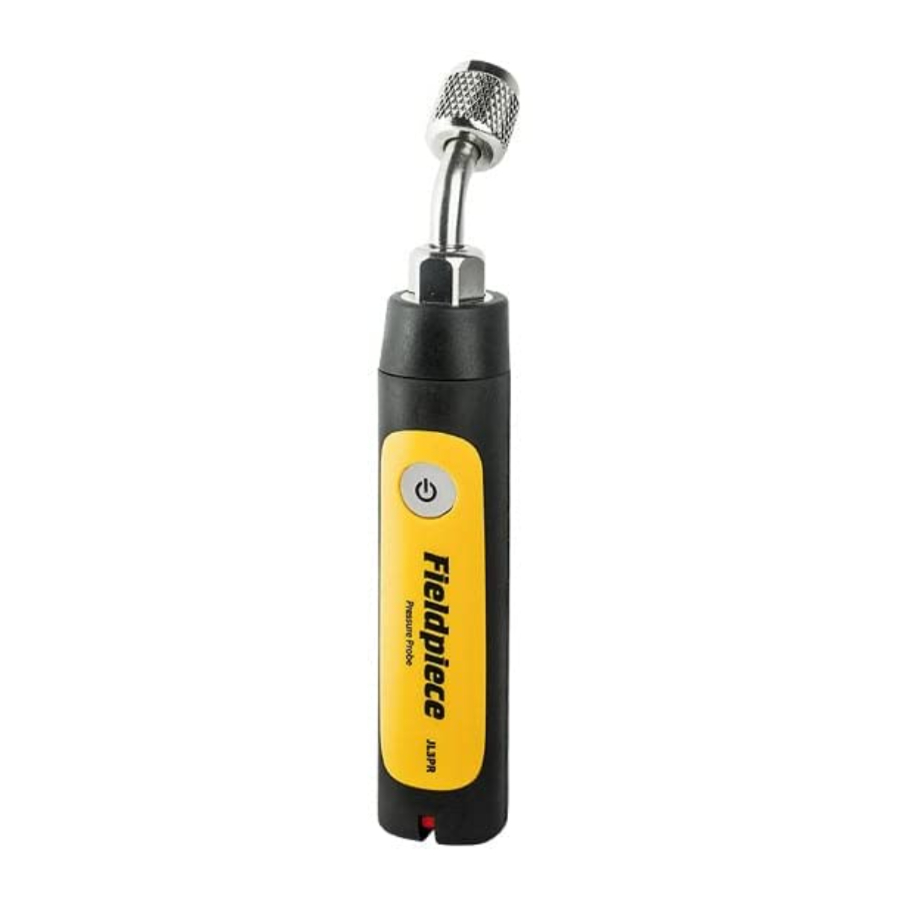

JL3PR Job Link® süsteemi rõhuandur saadab pikaajalisi juhtmevabasid rõhumõõtmisi otse Fieldpiece Job Link® süsteemi mobiilirakendusse.

Nurga all oleva 1/4" liitmiku abil on lihtne pääseda teenindusportidele kitsastes kohtades. Kummist kaitsekorpus on nii ergonoomiline kui ka vastupidav igapäevaseks kasutamiseks.

Liigutage lülitit punasele või sinisele ja rakendus teab kohe, kummale süsteemi poolele te oma rõhuanduri paigaldate.

Suuruse ja võimekuse täiuslik tasakaal annab teile täpselt selle, mida vajate süsteemide kiireks ja enesekindlaks diagnoosimiseks päevast päeva.

Hooldus

PUHASTAMINE: Puhastage välispinda niiske lapiga. Ärge kasutage detergente ega lahusteid.

PATAREID: Kui LED vilgub aeglaselt punaselt, tuleb patareid välja vahetada. Veenduge, et toide on VÄLJAS (OFF). Eemaldage kollase patareipesa kaane üks kruvi. Paigaldage 2 x AAA patareid. Aku tööiga saate jälgida ka Job Link® rakenduse tööriistahalduris.

TIHEND: Must kummist tihend, mis tihendab rõhuanduri teenindusporti, võib aja jooksul kuluda, põhjustades potentsiaalselt lekke. See on tingitud ülemäärasest pingutamisest või ühendamisest kahjustatud teenindusportide liitmikega.

1. Kasutage nõelatange või sarnast tööriista, et keerata Schraderi ventiili depressor tihendist lahti.
2. Eemaldage ja asendage kulunud tihend.
3. Keerake depressor tagasi tihendisse.


Tehnilised andmed

Minimaalsed seadme nõuded: BLE 4.0 seadmed, millel töötab iOS® 7.0 või Android™ 5.0
(Uusim ühilduvus aadressil www.fieldpiece.com)

Anduri tüüp: Suhteline rõhk

Liitmiku tüüp: Standardne 1/4" NPT emane äärikliitmik (nurga all)

Mõõtepiirkond: 29" HgV kuni 580 psig, 74 cmHgV kuni 0 kuni 4000 kPa

Täpsus:
29" HgV kuni 0" HgV: ±0,2" HgV; 74 cmHgV kuni 0 cmHgV: ±1 cmHgV
0 kuni 200 psig: ±1 psig; 0 kuni 1378 kPa: ±7 kPa
200 kuni 580 psig: ±2 psig; 1378 kuni 4000 kPa: ±14 kPa

Maksimaalne ülekoormusrõhk: 800 psig (5500 kPa)

Patarei tüüp: 2 x AAA, NEDA 24A, IEC LR03

Patarei eluiga: 150 tundi tüüpiline leeliseline. LED vilgub punaselt, kui on vaja patareid vahetada.

Automaatne väljalülitus: 2 tundi (APO saab keelata)

Juhtmevaba ulatus: 1000 jalga (350 meetrit) nähtavusulatuses. Takistused mõjutavad vahemaad.

Raadiosagedus: 2,4 GHz

Töökeskkond: -4°F kuni 122°F (-20°C kuni 50°C) temperatuuril <75% RH

Säilitustemperatuur: -4°F kuni 140°F (-20°C kuni 60°C), 0 kuni 80% RH (patareid eemaldatud)

Temperatuurikoefitsient: 0,1 x (määratud täpsus) iga 1,8°F kohta

(-4°F kuni 64°F, 82°F kuni 122°F), iga 1°C kohta (-20°C kuni 18°C, 28°C kuni 50°C)

Kaal: 0,39 naela (177 g)

Veekindel: Kujundatud vastavalt IP55-le

USA patent: www.fieldpiece.com/patents

Kasutamine

Sisse/välja lülitamiseks vajutage 1 sekund.

LED-värviindikaatorid

Roheline aeglane vilkumine: normaalne töö
Punane aeglane vilkumine: patareid tuleb välja vahetada

Kõrge või madala rõhu poole lüliti

Job Link® süsteemirakendus teab, kumma poole olete iga anduri jaoks valinud. Valige Imemisliin või Vedelikuliin ja asetage see süsteemile vastavalt.

Kaugandmete logimine

(Andmete logimine on saadaval varsti pärast trükkimist. Otsige värskendusi.)

Kasutage Job Link® süsteemi mobiilirakendust, et programmeerida JL3PR mõõtmiste logimist alates kindlast kellaajast kuni 7 päevani.

Automaatne väljalülitus keelatakse.

1. Veenduge, et JL3PR on VÄLJAS (OFF).
2. Avage Job Link® süsteemi mobiilirakendus.
3. Vajutage 5 sekundit, et siseneda andmete logimise režiimi. LED hakkab pidevalt roheliselt põlema.
4. Seadistage anduri andmete logimise parameetrid rakenduses. LED vilgub roheliselt, kui rakendus saadab seadistusjuhiseid. LED vilgub aeglaselt siniselt, kui ootab programmeeritud algusaja saabumist.
5. Asetage JL3PR süsteemile.
6. Kui programmeeritud algusaeg on saabunud, vilgub LED väga aeglaselt roheliselt, et näidata, et andmete logimine on alanud.
7. Kui programmeeritud ajavahemik on lõppenud, LED vilgub ja lülitub VÄLJA (OFF).
8. Korrake samme 1–3 ja kasutage rakendust, et eraldada oma andmelogi JL3PR-ist.

Automaatne väljalülitus (APO)

Rõhuandur lülitub automaatselt välja 2 tunni pärast. APO keelamiseks kuni väljalülitamiseni, kui toide on sees, puudutage kaks korda. LED vilgub korraks punaselt. APO lubamiseks, kui toide on sees, puudutage kaks korda. LED hakkab korraks punaselt põlema.

Automaatne kalibreerimine

Kalibreerige oma JL3PR automaatselt, tagades, et andur on sisselülitamisel avatud atmosfäärile.
