Fieldpiece JL3PR - Příručka k tlakové sondě systému Job Link

Rychlý start

1. Nainstalujte si aplikaci Fieldpiece Job Link® system do svého mobilního zařízení a zaregistrujte si účet, pokud jste nový uživatel.
2. Odstraňte jediný šroub žlutého krytu baterie a vložte 2 x AAA baterie.
3. Stiskněte na 1 sekundu pro zapnutí.
4. Otevřete Měření v aplikaci Job Link® a přidejte sondu do oblíbených ve správci nástrojů.
5. Zobrazte živá měření na svém mobilním zařízení až do vzdálenosti 1000 stop (cca 305 metrů).

Co je součástí balení

Tlaková sonda systému Job Link®
2 x Náhradní těsnění
2 x AAA Baterie
Uživatelská příručka
1 rok omezená záruka

Při připojování a odpojování otáčejte vnitřním závitem ručně. NEPOUŽÍVEJTE plastové tělo pro zvýšení páky. Mohlo by dojít k poškození, úniku a ztrátě záruky.
Nepoužívejte tlak vyšší než 800 psig.

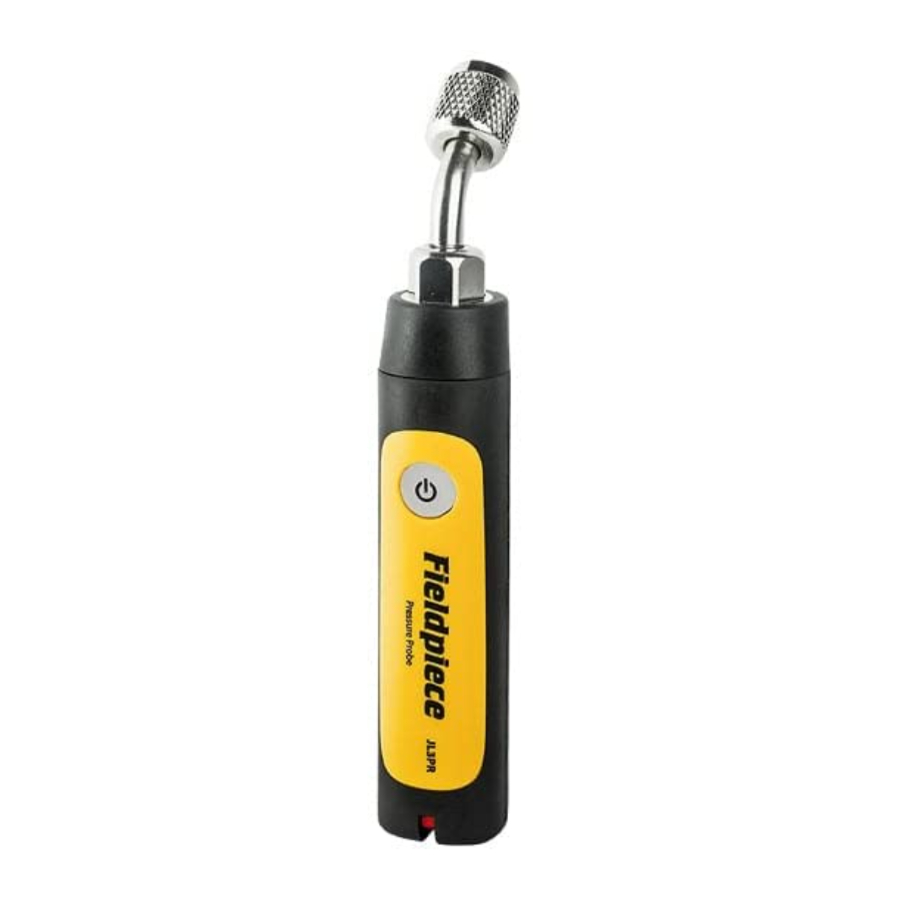

Popis

Tlaková sonda systému JL3PR Job Link® odesílá bezdrátová měření tlaku na velkou vzdálenost přímo do mobilní aplikace Fieldpiece Job Link® system.

Snadno dosáhnete na servisní porty ve stísněných prostorech pomocí zahnuté 1/4" tvarovky. Pogumované ochranné pouzdro je ergonomické a robustní pro každodenní použití.

Přepněte přepínač na červenou nebo modrou a aplikace okamžitě pozná, na kterou stranu systému umístíte tlakovou sondu.

Dokonalá rovnováha velikosti a schopností vám dává přesně to, co potřebujete k rychlé a spolehlivé diagnostice systémů den za dnem.

Údržba

ČIŠTĚNÍ: Čistěte vnější povrch vlhkým hadříkem. Nepoužívejte čisticí prostředky ani rozpouštědla.

BATERIE: Když LED pomalu bliká červeně, je třeba vyměnit baterie. Ujistěte se, že je napájení VYPNUTÉ. Odstraňte jediný šroub ze žlutého krytu baterie. Vložte 2 x AAA baterie. Životnost baterie můžete také sledovat ve správci nástrojů aplikace Job Link®.

TĚSNĚNÍ: Černé gumové těsnění, které utěsňuje tlakovou sondu k servisnímu portu, se může časem opotřebovat, což může způsobit netěsnost. To je způsobeno přílišným utažením nebo připojením k poškozeným tvarovkám servisního portu.

1. Použijte kleště s jehlovým nosem nebo podobný nástroj k odšroubování zatlačovače Schraderova ventilu z těsnění.
2. Odstraňte a vyměňte opotřebované těsnění.
3. Zašroubujte zatlačovač zpět do těsnění.


Specifikace

Minimální požadavky na zařízení: Zařízení BLE 4.0 se systémem iOS® 7.0 nebo Android™ 5.0
(Nejnovější kompatibilita na www.fieldpiece.com)

Typ senzoru: Relativní tlak

Typ konektoru: Standardní 1/4" NPT vnitřní kuželová tvarovka (zahnutá)

Rozsah měření: 29" HgV až 580 psig, 74 cmHgV až 0 až 4000 kPa

Přesnost:
29" HgV až 0" HgV: ±0.2" HgV; 74 cmHgV až 0 cmHgV: ±1 cmHgV
0 až 200 psig: ±1 psig; 0 až 1378 kPa: ±7 kPa
200 až 580 psig: ±2 psig; 1378 až 4000 kPa: ±14 kPa

Maximální přetlak: 800 psig (5500 kPa)

Typ baterie: 2 x AAA, NEDA 24A, IEC LR03

Životnost baterie: 150 hodin typicky alkalické. LED bliká červeně, když je nutná výměna baterie.

Automatické vypnutí: 2 hodiny (APO lze deaktivovat)

Bezdrátový dosah: 1000 stop (350 metrů) přímá viditelnost. Překážky ovlivňují vzdálenost.

Rádiová frekvence: 2.4 GHz

Provozní prostředí: -4°F až 122°F (-20°C až 50°C) při <75% RH

Skladovací teplota: -4°F až 140°F (-20°C až 60°C), 0 až 80% RH (s vyjmutými bateriemi)

Teplotní koeficient: 0.1 x (uvedená přesnost) na 1.8°F

(-4°F až 64°F, 82°F až 122°F), na 1°C (-20°C až 18°C, 28°C až 50°C)

Hmotnost: 0.39 lbs (177 g)

Odolnost proti vodě: Navrženo podle IP55

US Patent: www.fieldpiece.com/patents

Provoz

Stiskněte na 1 sekundu pro zapnutí/vypnutí (ON/OFF).

Indikace barev LED

Zelené pomalé blikání: normální provoz
Červené pomalé blikání: je třeba vyměnit baterie

Přepínač vysoké nebo nízké strany

Aplikace Job Link® system ví, kterou stranu jste vybrali pro každou sondu. Vyberte sací (Suction) potrubí nebo potrubí kapaliny (Liquid) a umístěte jej na systém odpovídajícím způsobem.

Vzdálené protokolování dat

(Protokolování dat bude k dispozici krátce po vytištění. Sledujte aktualizace.)

Použijte mobilní aplikaci Job Link® system k naprogramování JL3PR pro protokolování měření počínaje určitou denní dobou až na 7 dní.

Automatické vypnutí se deaktivuje.

1. Ujistěte se, že je JL3PR vypnutý (OFF).
2. Otevřete mobilní aplikaci Job Link® system.
3. Stiskněte na 5 sekund pro vstup do režimu protokolování dat. LED bude svítit zeleně.
4. Nastavte parametry protokolování dat sondy v aplikaci. LED bude blikat zeleně, zatímco aplikace odesílá pokyny k nastavení. LED bude pomalu blikat modře, když čeká na naprogramovaný čas zahájení.
5. Umístěte JL3PR na systém.
6. Když je dosaženo naprogramovaného času zahájení, LED bude velmi pomalu blikat zeleně, což znamená, že protokolování dat bylo zahájeno.
7. Když naprogramované rozpětí skončí, LED bliká a vypne se (OFF).
8. Opakujte kroky 1-3 a použijte aplikaci k extrahování protokolu dat z JL3PR.

Automatické vypnutí (APO)

Tlaková sonda se automaticky vypne po 2 hodinách. Chcete-li deaktivovat APO až do vypnutí, když je napájení zapnuté, klepněte dvakrát na . LED krátce blikne červeně. Chcete-li povolit APO, když je napájení zapnuté, klepněte dvakrát na . LED krátce zasvítí červeně.

Automatická kalibrace

Automaticky kalibrujte svůj JL3PR tím, že zajistíte, aby byl senzor otevřený do atmosféry, když zapnete sondu.
