Fieldpiece JL3PR - Job Link Sistem Basınç Probu Kılavuzu

Hızlı Başlangıç

1. Fieldpiece Job Link® sistem uygulamasını mobil cihazınıza yükleyin ve yeni bir kullanıcıysanız bir hesaba kaydolun.
2. Sarı pil kapağının tek vidasını çıkarın ve 2 adet AAA pil takın.
3. Açmak için 1 saniye boyunca basın.
4. Job Link® uygulamasında Ölçümler'i açın ve probu araç yöneticisine favori olarak ekleyin.
5. Mobil cihazınızda 1000 feet'e kadar mesafeden canlı ölçümleri görüntüleyin.

Kutuda Neler Var

Job Link® Sistem Basınç Probu
2 x Yedek Conta
2 x AAA Pil
Kullanım Kılavuzu
1 Yıl Sınırlı Garanti

Bağlamak ve ayırmak için dişi bağlantı parçasını elle çevirin. Kaldıracı artırmak için plastik gövdeyi KULLANMAYIN. Bunun yapılması hasara, sızıntılara neden olabilir ve garantiyi geçersiz kılabilir.
800 psig'den fazla uygulamayın.

Açıklama

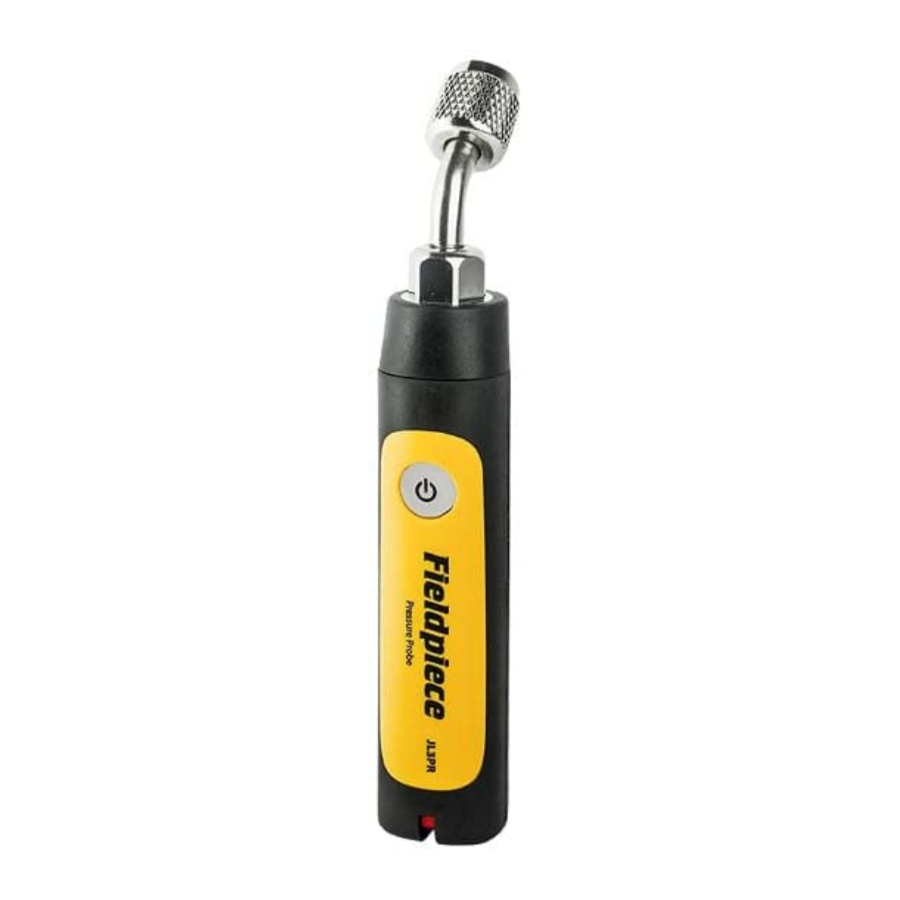

JL3PR Job Link® Sistem Basınç Probu, uzun menzilli kablosuz basınç ölçümlerini doğrudan Fieldpiece Job Link® sistem mobil uygulamasına gönderir.

Açılı 1/4" bağlantı parçasını kullanarak dar alanlardaki servis portlarına kolayca ulaşın. Kauçuklu koruyucu gövde hem ergonomik hem de günlük kullanım için sağlamdır.

Anahtarı kırmızı veya maviye çevirin ve uygulama, basınç probunuzu sistemin hangi tarafına yerleştireceğinizi hemen anlar.

Boyut ve yeteneklerin mükemmel dengesi, sistemleri her gün hızlı ve güvenle teşhis etmek için tam olarak ihtiyacınız olanı sağlar.

Bakım

TEMİZLİK: Dış yüzeyi nemli bir bezle temizleyin. Deterjan veya çözücü kullanmayın.

PİLLER: LED yavaşça Kırmızı renkte yanıp söndüğünde, pillerin değiştirilmesi gerekir. Gücün KAPALI olduğundan emin olun. Sarı pil kapağındaki tek vidayı çıkarın. 2 adet AAA pil takın. Ayrıca Job Link® uygulama araç yöneticisinde pil ömrünü de izleyebilirsiniz.

CONTA: Basınç probunu servis portuna sızdırmaz hale getiren siyah lastik conta zamanla aşınarak potansiyel olarak sızıntıya neden olabilir. Bu, aşırı sıkmadan veya hasarlı servis portu bağlantı parçalarına bağlanmaktan kaynaklanır.

1. Contadan Schrader valfi bastırıcısını sökmek için kargaburun veya benzeri bir alet kullanın.
2. Aşınmış contayı çıkarın ve değiştirin.
3. Bastırıcıyı tekrar contaya vidalayın.


Özellikler

Minimum Cihaz Gereksinimi: iOS® 7.0 veya Android™ 5.0 çalıştıran BLE 4.0 cihazları
(En son uyumluluk için www.fieldpiece.com)

Sensör Tipi: Bağıl basınç

Bağlantı Tipi: Standart 1/4" NPT dişi flanş bağlantısı (açılı)

Ölçüm Aralığı: 29" HgV - 580 psig, 74 cmHgV - 0 - 4000 kPa

Doğruluk:
29" HgV - 0" HgV: ±0.2" HgV; 74 cmHgV - 0 cmHgV: ±1 cmHgV
0 - 200 psig: ±1 psig; 0 - 1378 kPa: ±7 kPa
200 - 580 psig: ±2 psig; 1378 - 4000 kPa: ±14 kPa

Maksimum Aşırı Yük Basıncı: 800 psig (5500 kPa)

Pil Tipi: 2 x AAA, NEDA 24A, IEC LR03

Pil Ömrü: Tipik alkalin ile 150 saat. Pilin değiştirilmesi gerektiğinde LED kırmızı renkte yanıp söner.

Otomatik Kapanma: 2 saat (APO devre dışı bırakılabilir)

Kablosuz Menzil: 1000 feet (350 metre) görüş hattı. Engeller mesafeyi etkiler.

Radyo Frekansı: 2.4 GHz

Çalışma Ortamı: -4°F - 122°F (-20°C - 50°C) ve <75% RH

Depolama Sıcaklığı: -4°F - 140°F (-20°C - 60°C), %0 - 80 RH (piller çıkarılmış halde)

Sıcaklık Katsayısı: 1.8°F başına 0.1 x (belirtilen doğruluk)

(-4°F - 64°F, 82°F - 122°F), 1°C başına (-20°C - 18°C, 28°C - 50°C)

Ağırlık: 0.39 lbs (177 g)

Suya Dayanıklılık: IP55'e göre tasarlanmıştır

ABD Patenti: www.fieldpiece.com/patents

Çalışma

AÇMAK/KAPATMAK için 1 saniye basın.

LED Renk Göstergeleri

Yeşil yavaş yanıp sönme: normal çalışma
Kırmızı yavaş yanıp sönme: pillerin değiştirilmesi gerekiyor

Yüksek veya Düşük Taraf Anahtarı

Job Link® sistem uygulaması, her prob için hangi tarafı seçtiğinizi bilir. Emiş hattını veya Sıvı hattını seçin ve sisteme uygun şekilde yerleştirin.

Uzaktan Veri Kaydı

(Veri kaydı, baskı zamanından kısa bir süre sonra kullanıma sunulacaktır. Güncellemeleri takip edin.)

JL3PR'yi belirli bir günün saatinde başlayarak 7 güne kadar ölçümleri kaydetmek üzere programlamak için Job Link® sistem mobil uygulamasını kullanın.

Otomatik kapanma devre dışı bırakılır.

1. JL3PR'nin KAPALI olduğundan emin olun.
2. Job Link® sistem mobil uygulamasını açın.
3. Veri kaydı moduna girmek için düğmesine 5 saniye boyunca basın. LED sürekli yeşil yanacaktır.
4. Uygulama içinde probun veri kaydı parametrelerini ayarlayın. Uygulama kurulum talimatlarını gönderirken LED yeşil renkte yanıp sönecektir. Programlanmış başlama zamanının gerçekleşmesini beklerken LED yavaşça mavi renkte yanıp sönecektir.
5. JL3PR'yi sisteme yerleştirin.
6. Programlanmış başlama zamanına ulaşıldığında, veri kaydının başladığını belirtmek için LED çok yavaş bir şekilde yeşil renkte yanıp sönecektir.
7. Programlanmış süre bittiğinde, LED yanıp söner ve KAPANIR.
8. 1-3 arasındaki adımları tekrarlayın ve JL3PR'den veri kaydınızı çıkarmak için uygulamayı kullanın.

Otomatik Kapanma (APO)

Basınç probu 2 saat sonra otomatik olarak kapanacaktır. Kapanana kadar APO'yu devre dışı bırakmak için, güç açıkken iki kez dokunun. LED kısaca kırmızı renkte yanıp sönecektir. APO'yu etkinleştirmek için, güç açıkken iki kez dokunun. LED kısaca kırmızı renkte yanacaktır.

Otomatik Kalibrasyon

Probu AÇTIĞINIZDA sensörün atmosfere açık olduğundan emin olarak JL3PR'nizi otomatik olarak kalibre edin.
