Fieldpiece JL3PR - Navodila za uporabo tlačne sonde sistema Job Link

Hiter začetek

1. Namestite aplikacijo Fieldpiece Job Link® system na svojo mobilno napravo in se prijavite za račun, če ste nov uporabnik.
2. Odstranite en sam vijak rumenega pokrova baterije in namestite 2 x AAA baterije.
3. Pritisnite za 1 sekundo, da vklopite napajanje.
4. Odprite Measurements (Meritve) v aplikaciji Job Link® in dodajte sondo med priljubljene v upravitelju orodij.
5. Oglejte si meritve v živo na svoji mobilni napravi do 1000 čevljev stran.

Kaj je vključeno

Tlačna sonda sistema Job Link®
2 x Nadomestna tesnila
2 x AAA baterije
Navodila za uporabo
1 leto omejene garancije

Ročno zavrtite ženski priključek za priklop in odklop. NE uporabljajte plastičnega ohišja za povečanje vzvoda. To lahko povzroči poškodbe, puščanje in razveljavi garancijo.
Ne uporabljajte tlaka, višjega od 800 psig.

Opis

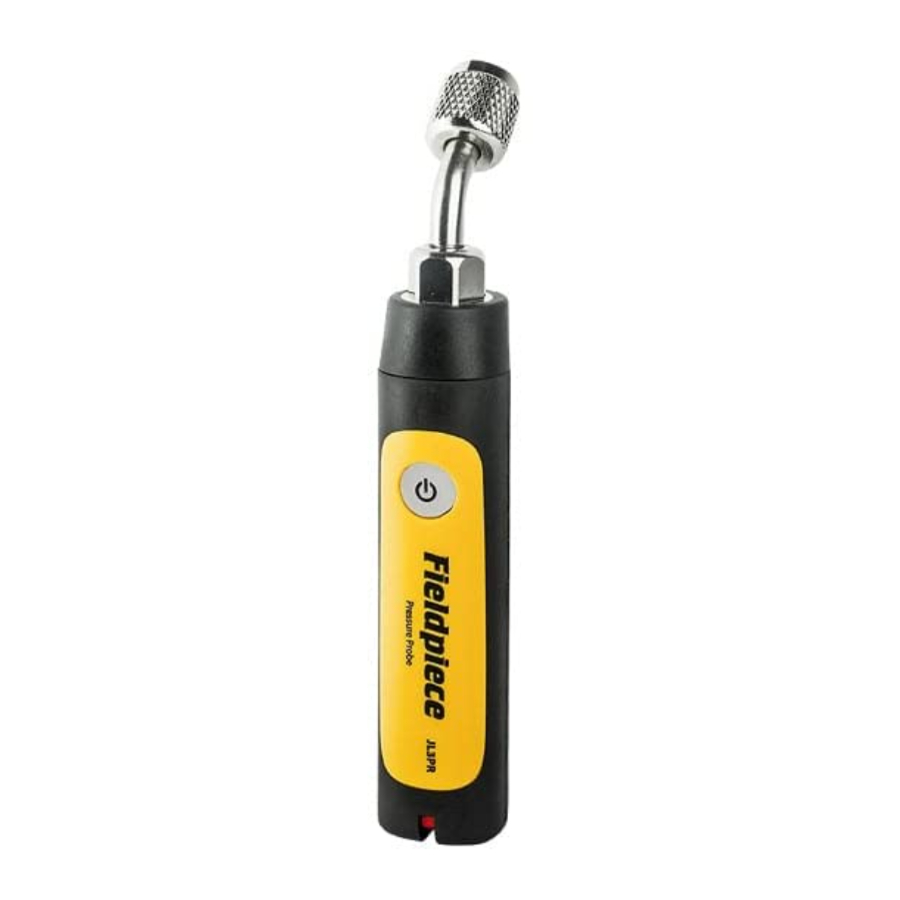

Tlačna sonda sistema JL3PR Job Link® pošilja brezžične meritve tlaka dolgega dosega neposredno v mobilno aplikacijo Fieldpiece Job Link® system.

Z uporabo kotnega 1/4" priključka enostavno dosežete servisne priključke v tesnih prostorih. Gumirano zaščitno ohišje je ergonomsko in robustno za vsakodnevno uporabo.

Preklopite stikalo na rdečo ali modro in aplikacija takoj ve, na katero stran sistema boste namestili tlačno sondo.

Popolno ravnovesje med velikostjo in zmogljivostjo vam daje natančno tisto, kar potrebujete za hitro in samozavestno diagnosticiranje sistemov iz dneva v dan.

Vzdrževanje

ČIŠČENJE: Očistite zunanjost z vlažno krpo. Ne uporabljajte detergentov ali topil.

BATERIJE: Ko LED počasi utripa rdeče, je treba zamenjati baterije. Prepričajte se, da je napajanje IZKLOPLJENO. Odstranite en sam vijak z rumenega pokrova baterije. Namestite 2 x AAA baterije. Življenjsko dobo baterije lahko spremljate tudi v upravitelju orodij aplikacije Job Link®.

TESNILO: Črno gumijasto tesnilo, ki tesni tlačno sondo na servisni priključek, se lahko sčasoma obrabi, kar lahko povzroči puščanje. To je posledica prekomernega zategovanja ali priklopa na poškodovane priključke servisnega priključka.

1. Uporabite klešče z igličastimi čeljustmi ali podobno orodje, da odvijete potisnik ventila Schrader s tesnila.
2. Odstranite in zamenjajte obrabljeno tesnilo.
3. Privijte potisnik nazaj v tesnilo.


Specifikacije

Minimalna zahteva za napravo: Naprave BLE 4.0, ki poganjajo iOS® 7.0 ali Android™ 5.0
(Najnovejša združljivost na www.fieldpiece.com)

Vrsta senzorja: Relativni tlak

Vrsta priključka: Standardni 1/4" NPT ženski priključek (kotni)

Merilno območje: 29" HgV do 580 psig, 74 cmHgV do 0 do 4000 kPa

Natančnost:
29" HgV do 0" HgV: ±0,2" HgV; 74 cmHgV do 0 cmHgV: ±1 cmHgV
0 do 200 psig: ±1 psig; 0 do 1378 kPa: ±7 kPa
200 do 580 psig: ±2 psig; 1378 do 4000 kPa: ±14 kPa

Največji preobremenitveni tlak: 800 psig (5500 kPa)

Vrsta baterije: 2 x AAA, NEDA 24A, IEC LR03

Življenjska doba baterije: 150 ur tipične alkalne baterije. LED utripa rdeče, ko je potrebna zamenjava baterije.

Samodejni izklop: 2 uri (APO se lahko onemogoči)

Brezžični doseg: 1000 čevljev (350 metrov) vidne linije. Ovire vplivajo na razdaljo.

Radijska frekvenca: 2,4 GHz

Delovno okolje: -4°F do 122°F (-20°C do 50°C) pri <75% RH

Temperatura skladiščenja: -4°F do 140°F (-20°C do 60°C), 0 do 80% RH (z odstranjenimi baterijami)

Temperaturni koeficient: 0,1 x (določena natančnost) na 1,8°F

(-4°F do 64°F, 82°F do 122°F), na 1°C (-20°C do 18°C, 28°C do 50°C)

Teža: 0,39 lbs (177 g)

Vodoodpornost: Zasnovano po IP55

Patent ZDA: www.fieldpiece.com/patents

Delovanje

Pritisnite za 1 sekundo, da vklopite/izklopite (ON/OFF) napajanje.

Indikacije barve LED

Zeleno počasno utripanje: normalno delovanje
Rdeče počasno utripanje: baterije je treba zamenjati

Stikalo za visoko ali nizko stran

Aplikacija Job Link® system ve, katero stran ste izbrali za vsako sondo. Izberite Sesalno linijo ali Tekočo linijo in jo ustrezno namestite na sistem.

Oddaljeno beleženje podatkov

(Beleženje podatkov bo na voljo kmalu po času tiskanja. Poiščite posodobitve.)

Uporabite mobilno aplikacijo Job Link® system za programiranje JL3PR za beleženje meritev, ki se začnejo ob določenem času dneva, do 7 dni.

Samodejni izklop se onemogoči.

1. Prepričajte se, da je JL3PR izklopljen (OFF).
2. Odprite mobilno aplikacijo Job Link® system.
3. Pritisnite za 5 sekund, da vstopite v način beleženja podatkov. LED bo svetila zeleno.
4. Nastavite parametre beleženja podatkov sonde v aplikaciji. LED bo utripala zeleno, medtem ko aplikacija pošilja navodila za nastavitev. LED bo počasi utripala modro, ko bo čakala, da se pojavi programirani začetni čas.
5. Namestite JL3PR na sistem.
6. Ko je dosežen programirani začetni čas, bo LED zelo počasi utripala zeleno, kar pomeni, da se je začelo beleženje podatkov.
7. Ko se programirano obdobje konča, LED utripa in se izklopi (OFF).
8. Ponovite korake 1-3 in uporabite aplikacijo za pridobitev dnevnika podatkov iz JL3PR.

Samodejni izklop (APO)

Tlačna sonda se bo samodejno izklopila po 2 urah. Če želite onemogočiti APO, dokler se ne izklopi, medtem ko je napajanje vklopljeno, dvakrat tapnite . LED bo na kratko utripala rdeče. Če želite omogočiti APO, medtem ko je napajanje vklopljeno, dvakrat tapnite . LED bo na kratko zasvetila rdeče.

Samodejna kalibracija

Samodejno umerite svoj JL3PR tako, da zagotovite, da je senzor odprt v ozračje, ko vklopite sondo.
