Fieldpiece JL3PR - Job Link System Druckfühler Handbuch

Schnellstart

1. Installieren Sie die Fieldpiece Job Link® System-App auf Ihrem Mobilgerät und melden Sie sich für ein Konto an, falls Sie ein neuer Benutzer sind.
2. Entfernen Sie die einzelne Schraube der gelben Batterieabdeckung und legen Sie 2 x AAA Batterien ein.
3. Drücken Sie 1 Sekunde lang, um das Gerät einzuschalten.
4. Öffnen Sie Messungen in der Job Link® App und fügen Sie den Fühler zum Tool Manager hinzu.
5. Zeigen Sie Live-Messwerte auf Ihrem Mobilgerät aus bis zu 1000 Fuß Entfernung an.

Lieferumfang

Job Link® System Druckfühler
2 x Ersatzdichtungen
2 x AAA Batterien
Bedienungsanleitung
1 Jahr eingeschränkte Garantie

Drehen Sie das weibliche Anschlussstück von Hand, um es zu verbinden und zu trennen. VERWENDEN SIE NICHT das Kunststoffgehäuse, um die Hebelwirkung zu erhöhen. Dies kann zu Beschädigungen, Undichtigkeiten und zum Erlöschen der Garantie führen.
Nicht mehr als 800 psig anlegen.

Beschreibung

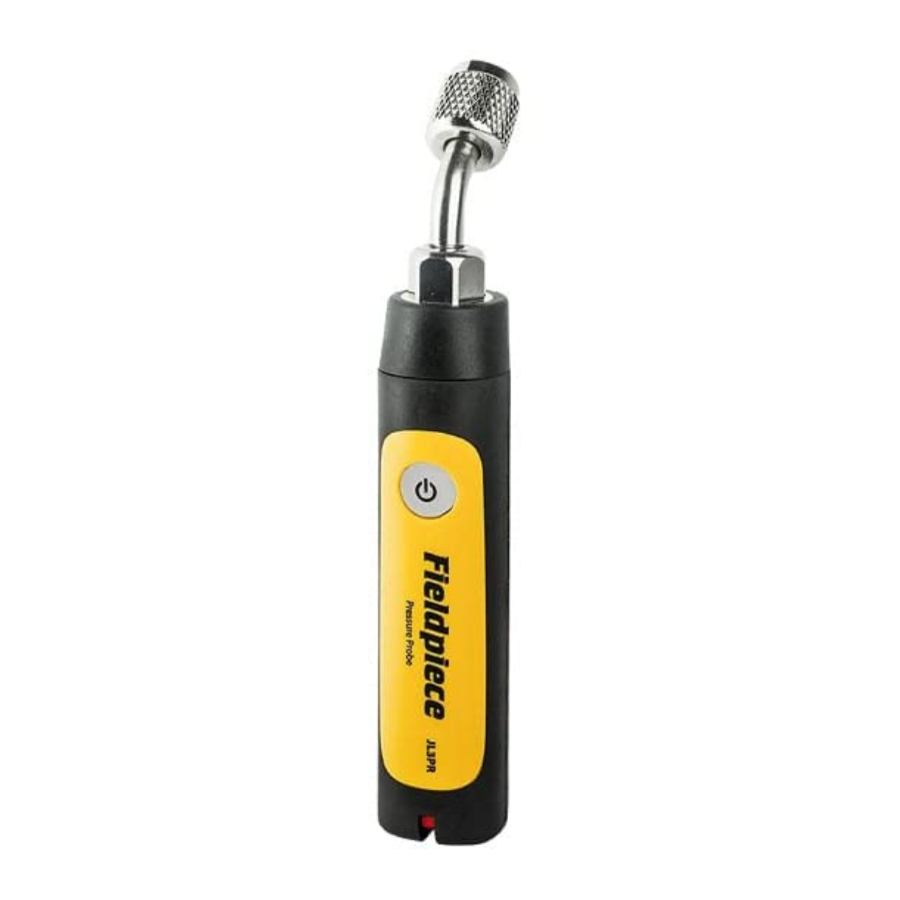

Der JL3PR Job Link® System Druckfühler sendet drahtlose Druckmessungen über große Entfernungen direkt an die Fieldpiece Job Link® System Mobile App.

Erreichen Sie Serviceanschlüsse auf engem Raum mühelos mit dem abgewinkelten 1/4"-Anschlussstück. Das gummierte Schutzgehäuse ist sowohl ergonomisch als auch robust für den täglichen Gebrauch.

Schalten Sie den Schalter auf Rot oder Blau, und die App weiß sofort, auf welcher Seite des Systems Sie Ihren Druckfühler platzieren werden.

Die perfekte Balance aus Größe und Leistungsfähigkeit bietet Ihnen genau das, was Sie benötigen, um Systeme Tag für Tag schnell und zuverlässig zu diagnostizieren.

Wartung

REINIGUNG: Reinigen Sie das Äußere mit einem feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

BATTERIEN: Wenn die LED langsam rot blinkt, müssen die Batterien ausgetauscht werden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Entfernen Sie die einzelne Schraube von der gelben Batterieabdeckung. Legen Sie 2 x AAA Batterien ein. Sie können die Batterielebensdauer auch im Tool Manager der Job Link® App überwachen.

DICHTUNG: Die schwarze Gummidichtung, die den Druckfühler am Serviceanschluss abdichtet, kann mit der Zeit verschleißen und möglicherweise eine Undichtigkeit verursachen. Dies ist die Folge von zu festem Anziehen oder dem Anschluss an beschädigte Serviceanschlussstücke.

1. Verwenden Sie eine Spitzzange oder ein ähnliches Werkzeug, um den Schrader-Ventildrücker von der Dichtung abzuschrauben.
2. Entfernen und ersetzen Sie die verschlissene Dichtung.
3. Schrauben Sie den Drücker wieder in die Dichtung.


Spezifikationen

Mindestanforderungen an das Gerät: BLE 4.0 Geräte mit iOS® 7.0 oder Android™ 5.0
(Aktuelle Kompatibilität unter www.fieldpiece.com)

Sensortyp: Relativer Druck

Anschlusstyp: Standard 1/4" NPT Überwurfmutter (abgewinkelt)

Messbereich: 29" HgV bis 580 psig, 74 cmHgV bis 0 bis 4000 kPa

Genauigkeit:
29" HgV bis 0" HgV: ±0.2" HgV; 74 cmHgV bis 0 cmHgV: ±1 cmHgV
0 bis 200 psig: ±1 psig; 0 bis 1378 kPa: ±7 kPa
200 bis 580 psig: ±2 psig; 1378 bis 4000 kPa: ±14 kPa

Maximaler Überdruck: 800 psig (5500 kPa)

Batterietyp: 2 x AAA, NEDA 24A, IEC LR03

Batterielebensdauer: 150 Stunden typisch alkalisch. Die LED blinkt rot, wenn ein Batteriewechsel erforderlich ist.

Automatische Abschaltung: 2 Stunden (APO kann deaktiviert werden)

Funkreichweite: 1000 Fuß (350 Meter) Sichtlinie. Hindernisse beeinflussen die Entfernung.

Funkfrequenz: 2.4 GHz

Betriebsumgebung: -4°F bis 122°F (-20°C bis 50°C) bei <75% RH

Lagertemperatur: -4°F bis 140°F (-20°C bis 60°C), 0 bis 80% RH (bei entnommenen Batterien)

Temperaturkoeffizient: 0.1 x (angegebene Genauigkeit) pro 1.8°F

(-4°F bis 64°F, 82°F bis 122°F), pro 1°C (-20°C bis 18°C, 28°C bis 50°C)

Gewicht: 0.39 lbs (177 g)

Wasserdicht: Nach IP55 ausgelegt

US Patent: www.fieldpiece.com/patents

Bedienung

Drücken Sie 1 Sekunde lang, um EIN-/AUSzuschalten.

LED Farbanzeigen

Grünes langsames Blinken: Normalbetrieb
Rotes langsames Blinken: Batterien müssen ersetzt werden

Hoch- oder Niederdruckschalter

Die Job Link® System-App weiß, welche Seite Sie für jeden Fühler ausgewählt haben. Wählen Sie die Saugleitung oder die Flüssigkeitsleitung und platzieren Sie den Fühler entsprechend am System.

Fern-Datenaufzeichnung

(Die Datenaufzeichnung wird kurz nach Drucklegung verfügbar sein. Achten Sie auf Updates.)

Verwenden Sie die Job Link® System Mobile App, um den JL3PR so zu programmieren, dass er Messwerte ab einem bestimmten Zeitpunkt für bis zu 7 Tage aufzeichnet.

Automatische Abschaltung deaktiviert.

1. Stellen Sie sicher, dass der JL3PR ausgeschaltet ist.
2. Öffnen Sie die Job Link® System Mobile App.
3. Drücken Sie 5 Sekunden lang, um den Datenaufzeichnungsmodus aufzurufen. Die LED leuchtet durchgehend grün.
4. Richten Sie die Datenaufzeichnungsparameter des Fühlers in der App ein. Die LED blinkt grün, während die App die Einrichtungsanweisungen sendet. Die LED blinkt langsam blau, wenn sie auf den programmierten Startzeitpunkt wartet.
5. Platzieren Sie den JL3PR am System.
6. Wenn der programmierte Startzeitpunkt erreicht ist, blinkt die LED sehr langsam grün, um anzuzeigen, dass die Datenaufzeichnung begonnen hat.
7. Wenn die programmierte Dauer beendet ist, blinkt die LED und schaltet sich aus.
8. Wiederholen Sie die Schritte 1-3 und verwenden Sie die App, um Ihre Datenaufzeichnung vom JL3PR zu extrahieren.

Automatische Abschaltung (APO)

Der Druckfühler schaltet sich nach 2 Stunden automatisch aus. Um die APO bis zum Ausschalten zu deaktivieren, tippen Sie bei eingeschaltetem Gerät zweimal. Die LED blinkt kurz rot. Um die APO zu aktivieren, tippen Sie bei eingeschaltetem Gerät zweimal. Die LED leuchtet kurz rot.

Automatische Kalibrierung

Kalibrieren Sie Ihren JL3PR automatisch, indem Sie sicherstellen, dass der Sensor beim Einschalten des Fühlers zur Atmosphäre hin offen ist.
