Fieldpiece JL3PR - Manual Probe Tekanan Sistem Job Link

Mulai Cepat

1. Instal aplikasi sistem Fieldpiece Job Link® di perangkat seluler Anda dan daftar akun jika Anda pengguna baru.
2. Lepaskan sekrup tunggal penutup baterai kuning dan pasang 2 x baterai AAA.
3. Tekan selama 1 detik untuk menghidupkan.
4. Buka Pengukuran di aplikasi Job Link® dan favoritkan probe ke pengelola alat.
5. Lihat pengukuran langsung di perangkat seluler Anda hingga jarak 1000 kaki.

Apa yang Termasuk

Probe Tekanan Sistem Job Link®
2 x Gasket Pengganti
2 x Baterai AAA
Manual Operator
Garansi Terbatas 1 Tahun

Putar fitting betina dengan tangan untuk menyambung dan memutuskan sambungan. JANGAN gunakan badan plastik untuk meningkatkan daya ungkit. Melakukannya dapat menyebabkan kerusakan, kebocoran, dan membatalkan garansi.
Jangan berikan tekanan lebih dari 800 psig.

Deskripsi

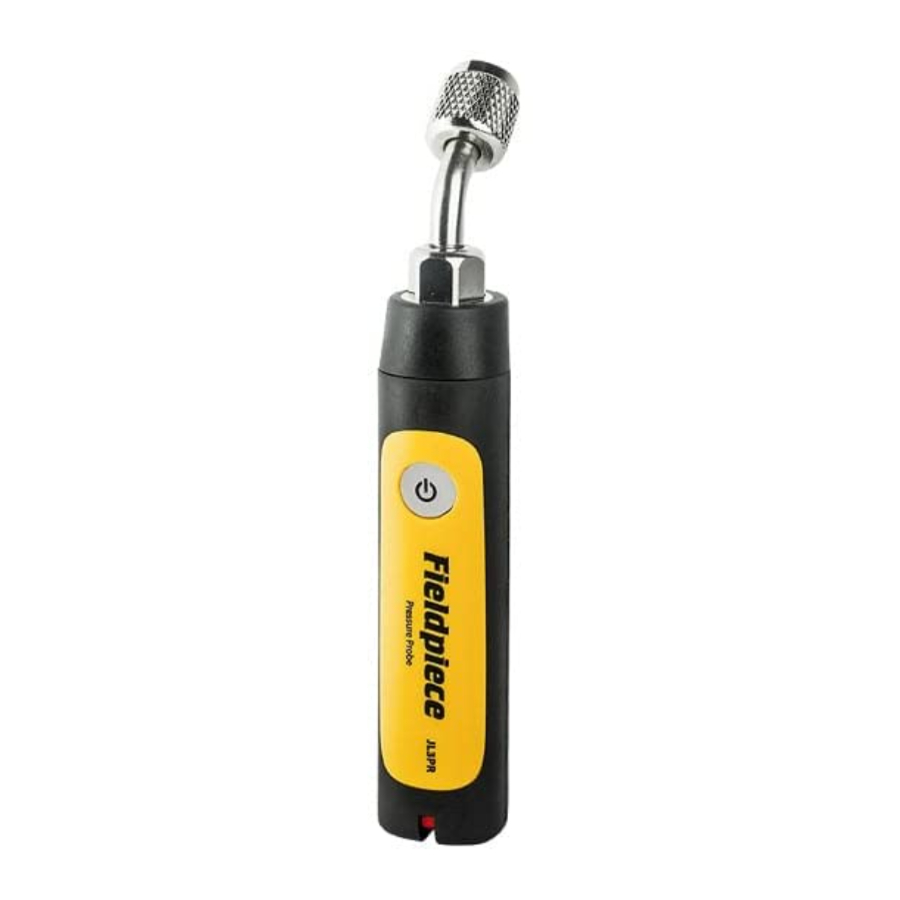

Probe Tekanan Sistem JL3PR Job Link® mengirimkan pengukuran tekanan nirkabel jarak jauh langsung ke aplikasi seluler sistem Fieldpiece Job Link®.

Jangkau port servis dengan mudah di ruang sempit menggunakan fitting 1/4" bersudut. Rumah pelindung yang dilapisi karet bersifat ergonomis dan kokoh untuk penggunaan sehari-hari.

Balik sakelar ke merah atau biru dan aplikasi segera tahu sisi sistem mana yang akan Anda tempatkan probe tekanan Anda.

Keseimbangan sempurna antara ukuran dan kemampuan memberi Anda apa yang Anda butuhkan untuk mendiagnosis sistem setiap hari dengan cepat dan percaya diri.

Pemeliharaan

PEMBERSIHAN: Bersihkan bagian luar dengan kain lembap. Jangan gunakan deterjen atau pelarut.

BATERAI: Saat LED berkedip merah perlahan, baterai harus diganti. Pastikan daya dalam keadaan MATI. Lepaskan sekrup tunggal dari penutup baterai kuning. Pasang 2 x baterai AAA. Anda juga dapat memantau masa pakai baterai di pengelola alat aplikasi Job Link®.

GASKET: Gasket karet hitam yang menyegel probe tekanan ke port servis dapat menjadi aus seiring waktu yang berpotensi menyebabkan kebocoran. Ini diakibatkan dari pengencangan berlebihan atau penyambungan ke fitting port servis yang rusak.

1. Gunakan tang hidung jarum atau alat serupa untuk membuka penekan katup Schrader dari gasket.
2. Lepaskan dan ganti gasket yang aus.
3. Sekrupkan kembali penekan ke dalam gasket.


Spesifikasi

Persyaratan Perangkat Minimum: Perangkat BLE 4.0 yang menjalankan iOS® 7.0 atau Android™ 5.0
(Kompatibilitas terbaru di www.fieldpiece.com)

Jenis Sensor: Tekanan relatif

Jenis Konektor: Fitting flare betina NPT 1/4" standar (bersudut)

Rentang Pengukuran: 29" HgV hingga 580 psig, 74 cmHgV hingga 0 hingga 4000 kPa

Akurasi:
29" HgV hingga 0" HgV: ±0.2" HgV; 74 cmHgV hingga 0 cmHgV: ±1 cmHgV
0 hingga 200 psig: ±1 psig; 0 hingga 1378 kPa: ±7 kPa
200 hingga 580 psig: ±2 psig; 1378 hingga 4000 kPa: ±14 kPa

Tekanan Kelebihan Beban Maksimum: 800 psig (5500 kPa)

Jenis Baterai: 2 x AAA, NEDA 24A, IEC LR03

Masa Pakai Baterai: 150 jam tipikal alkaline. LED berkedip merah saat penggantian baterai diperlukan.

Mati Otomatis: 2 jam (APO dapat dinonaktifkan)

Jangkauan Nirkabel: 1000 kaki (350 meter) garis pandang. Rintangan memengaruhi jarak.

Frekuensi Radio: 2.4 GHz

Lingkungan Pengoperasian: -4°F hingga 122°F (-20°C hingga 50°C) pada <75% RH

Suhu Penyimpanan: -4°F hingga 140°F (-20°C hingga 60°C), 0 hingga 80% RH (dengan baterai dilepas)

Koefisien Suhu: 0.1 x (akurasi yang ditentukan) per 1.8°F

(-4°F hingga 64°F, 82°F hingga 122°F), per 1°C (-20°C hingga 18°C, 28°C hingga 50°C)

Berat: 0.39 lbs (177 g)

Tahan Air: Dirancang untuk IP55

Paten AS: www.fieldpiece.com/patents

Pengoperasian

Tekan selama 1 detik untuk menghidupkan/mematikan (ON/OFF).

Indikasi Warna LED

Kedipan lambat hijau: operasi normal
Kedipan lambat merah: baterai perlu diganti

Sakelar Sisi Tinggi atau Rendah

Aplikasi sistem Job Link® tahu sisi mana yang telah Anda pilih untuk setiap probe. Pilih saluran Suction (Hisap) atau saluran Liquid (Cairan) dan tempatkan pada sistem dengan tepat.

Pencatatan Data Jarak Jauh

(Pencatatan data akan tersedia segera setelah waktu pencetakan. Cari pembaruan.)

Gunakan aplikasi seluler sistem Job Link® untuk memprogram JL3PR untuk mencatat pengukuran mulai pada waktu tertentu dalam sehari hingga 7 hari.

Mati otomatis dinonaktifkan.

1. Pastikan JL3PR dalam keadaan MATI.
2. Buka aplikasi seluler sistem Job Link®.
3. Tekan selama 5 detik untuk masuk ke mode pencatatan data. LED akan menyala hijau solid.
4. Siapkan parameter pencatatan data probe di dalam aplikasi. LED akan berkedip hijau saat aplikasi mengirimkan instruksi pengaturan. LED akan berkedip biru perlahan saat menunggu waktu mulai yang diprogramkan terjadi.
5. Tempatkan JL3PR pada sistem.
6. Saat waktu mulai yang diprogramkan tercapai, LED akan berkedip hijau sangat lambat untuk menunjukkan pencatatan data telah dimulai.
7. Saat rentang yang diprogramkan telah selesai, LED berkedip dan mati (OFF).
8. Ulangi langkah 1-3 dan gunakan aplikasi untuk mengekstrak log data Anda dari JL3PR.

Mati Otomatis (Auto Power Off/APO)

Probe tekanan akan mati secara otomatis setelah 2 jam. Untuk menonaktifkan APO hingga dimatikan, saat daya hidup ketuk dua kali. LED akan berkedip merah sebentar. Untuk mengaktifkan APO, saat daya hidup ketuk dua kali. LED akan menyala merah sebentar.

Kalibrasi Otomatis

Kalibrasi JL3PR Anda secara otomatis dengan memastikan sensor terbuka ke atmosfer saat Anda menghidupkan probe.
