Fieldpiece JL3PR - Job Link System nyomásmérő szonda használati útmutató

Gyors üzembe helyezés

1. Telepítse a Fieldpiece Job Link® rendszer alkalmazást mobileszközére, és regisztráljon egy fiókot, ha új felhasználó.
2. Távolítsa el a sárga elemtartó fedél egyetlen csavarját, és helyezzen be 2 db AAA elemet.
3. Nyomja meg 1 másodpercig a bekapcsoláshoz.
4. Nyissa meg a Measurements (Mérések) részt a Job Link® alkalmazásban, és adja hozzá a szondát a kedvencekhez az eszközkezelőben.
5. Tekintse meg az élő méréseket mobileszközén akár 1000 láb távolságból.

A csomag tartalma

Job Link® rendszer nyomásmérő szonda
2 x csere tömítés
2 x AAA elem
Használati útmutató
1 év korlátozott garancia

A csatlakoztatáshoz és a leválasztáshoz kézzel forgassa el a belső menetes csatlakozót. NE használja a műanyag házat az erőkar növeléséhez. Ez károsodást, szivárgást okozhat, és a garancia érvényét veszti.
Ne alkalmazzon 800 psig-nél nagyobb nyomást.

Leírás

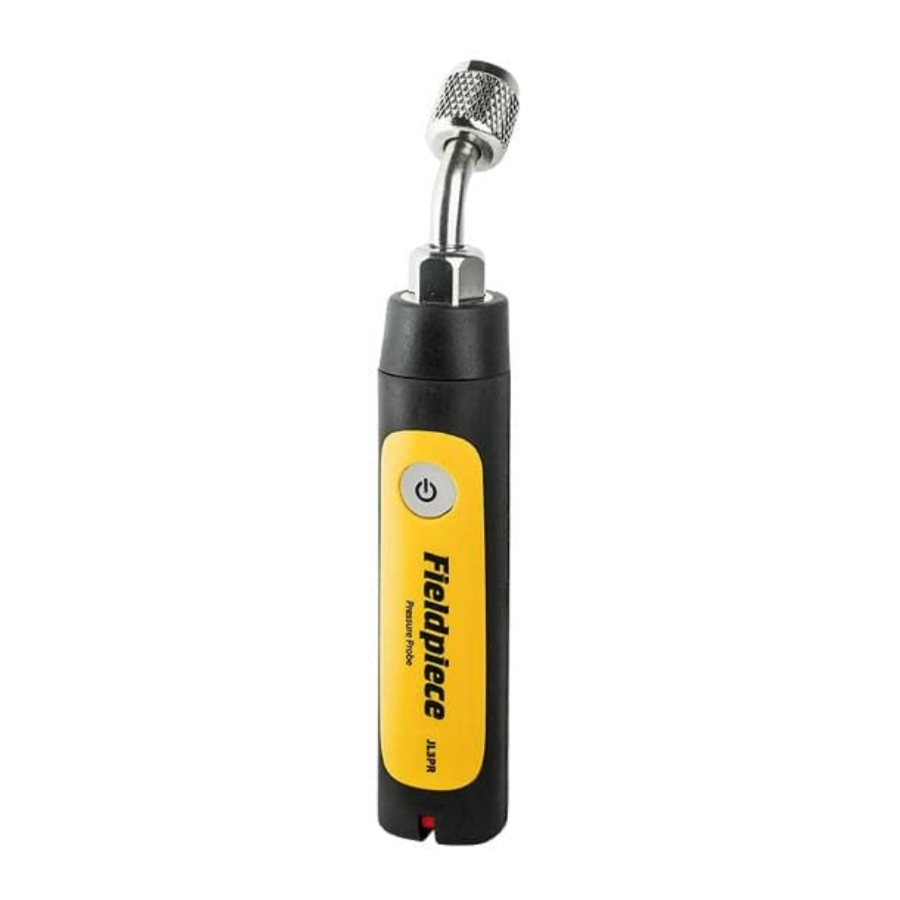

A JL3PR Job Link® rendszer nyomásmérő szonda nagy hatótávolságú vezeték nélküli nyomásméréseket küld közvetlenül a Fieldpiece Job Link® rendszer mobilalkalmazásába.

A szűk helyeken lévő szervizportok könnyen elérhetők a szögletes 1/4"-os csatlakozó segítségével. A gumírozott védőház ergonomikus és strapabíró a mindennapi használatra.

Fordítsa át a kapcsolót pirosra vagy kékre, és az alkalmazás azonnal tudja, hogy a rendszer melyik oldalára fogja helyezni a nyomásmérő szondát.

A méret és a képesség tökéletes egyensúlya pontosan azt nyújtja, amire szüksége van a rendszerek gyors és magabiztos diagnosztizálásához nap mint nap.

Karbantartás

TISZTÍTÁS: Tisztítsa meg a külső felületet nedves ruhával. Ne használjon tisztítószereket vagy oldószereket.

ELEMEK: Ha a LED lassan pirosan villog, az elemeket ki kell cserélni. Győződjön meg arról, hogy a készülék KI van kapcsolva. Távolítsa el az egyetlen csavart a sárga elemtartó fedeléről. Helyezzen be 2 db AAA elemet. Az akkumulátor élettartamát a Job Link® alkalmazás eszközkezelőjében is nyomon követheti.

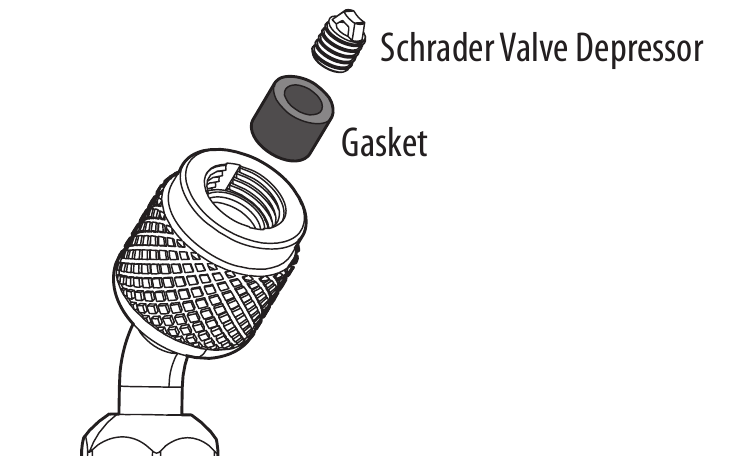

TÖMÍTÉS: A fekete gumitömítés, amely a nyomásmérő szondát a szervizporthoz tömíti, idővel elhasználódhat, ami szivárgást okozhat. Ez a túlhúzásból vagy a sérült szervizport csatlakozókhoz való csatlakoztatásból ered.

1. Használjon tűorrú fogót vagy hasonló eszközt a Schrader szelepnyomó kicsavarásához a tömítésből.
2. Távolítsa el és cserélje ki az elhasználódott tömítést.
3. Csavarja vissza a nyomót a tömítésbe.


Műszaki adatok

Minimális eszközigény: BLE 4.0 eszközökön futó iOS® 7.0 vagy Android™ 5.0
(A legújabb kompatibilitás a www.fieldpiece.com oldalon)

Érzékelő típusa: Relatív nyomás

Csatlakozó típusa: Szabványos 1/4" NPT belső menetes csatlakozó (szögletes)

Mérési tartomány: 29" HgV - 580 psig, 74 cmHgV - 0 - 4000 kPa

Pontosság:
29" HgV - 0" HgV: ±0.2" HgV; 74 cmHgV - 0 cmHgV: ±1 cmHgV
0 - 200 psig: ±1 psig; 0 - 1378 kPa: ±7 kPa
200 - 580 psig: ±2 psig; 1378 - 4000 kPa: ±14 kPa

Maximális túlnyomás: 800 psig (5500 kPa)

Elem típusa: 2 x AAA, NEDA 24A, IEC LR03

Elem élettartama: 150 óra tipikus alkáli elem. A LED pirosan villog, ha az elemet ki kell cserélni.

Automatikus kikapcsolás: 2 óra (az APO letiltható)

Vezeték nélküli hatótávolság: 1000 láb (350 méter) rálátás. Az akadályok befolyásolják a távolságot.

Rádiófrekvencia: 2.4 GHz

Működési környezet: -4°F - 122°F (-20°C - 50°C) <75% relatív páratartalom mellett

Tárolási hőmérséklet: -4°F - 140°F (-20°C - 60°C), 0 - 80% relatív páratartalom (elemek nélkül)

Hőmérsékleti együttható: 0.1 x (megadott pontosság) per 1.8°F

(-4°F - 64°F, 82°F - 122°F), per 1°C (-20°C - 18°C, 28°C - 50°C)

Súly: 0.39 lbs (177 g)

Vízálló: IP55 szerint tervezve

US szabadalom: www.fieldpiece.com/patents

Működés

Nyomja meg 1 másodpercig a be- és kikapcsoláshoz.

LED színjelzések

Zöld lassú villogás: normál működés
Piros lassú villogás: az elemeket ki kell cserélni

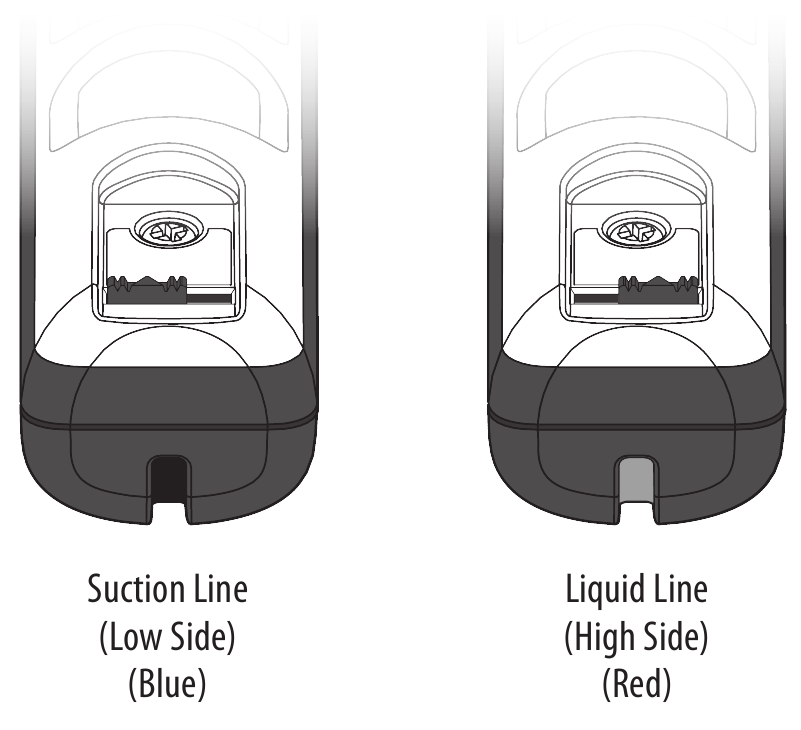

Magas vagy alacsony oldali kapcsoló

A Job Link® rendszer alkalmazás tudja, hogy melyik oldalt választotta ki az egyes szondákhoz. Válassza ki a Szívó vezetéket vagy a Folyadék vezetéket, és helyezze megfelelően a rendszerre.

Távoli adatgyűjtés

(Az adatgyűjtés a nyomtatás után nem sokkal elérhető lesz. Keresse a frissítéseket.)

Használja a Job Link® rendszer mobilalkalmazást a JL3PR programozásához, hogy a méréseket a nap egy adott időpontjától kezdve akár 7 napig is naplózza.

Az automatikus kikapcsolás le van tiltva.

1. Győződjön meg arról, hogy a JL3PR KI van kapcsolva.
2. Nyissa meg a Job Link® rendszer mobilalkalmazást.
3. Nyomja meg a gombot 5 másodpercig az adatgyűjtési módba lépéshez. A LED folyamatosan zölden világít.
4. Állítsa be a szonda adatgyűjtési paramétereit az alkalmazáson belül. A LED zölden villog, amíg az alkalmazás beállítási utasításokat küld. A LED lassan kéken villog, amikor a programozott kezdési időpontra vár.
5. Helyezze a JL3PR-t a rendszerre.
6. Amikor a programozott kezdési időpont elérkezik, a LED nagyon lassan zölden villog, jelezve, hogy az adatgyűjtés megkezdődött.
7. Amikor a programozott időtartam befejeződött, a LED villog és kikapcsol.
8. Ismételje meg az 1-3. lépéseket, és az alkalmazás segítségével nyerje ki az adatnaplót a JL3PR-ből.

Automatikus kikapcsolás (APO)

A nyomásmérő szonda 2 óra elteltével automatikusan kikapcsol. Az APO kikapcsolásához a kikapcsolásig, bekapcsolt állapotban koppintson duplán a gombra. A LED röviden pirosan villog. Az APO engedélyezéséhez, bekapcsolt állapotban koppintson duplán a gombra. A LED röviden pirosan világít.

Automatikus kalibrálás

Automatikusan kalibrálja a JL3PR-t úgy, hogy biztosítja, hogy az érzékelő nyitott legyen a légkör felé, amikor bekapcsolja a szondát.
