Fieldpiece JL3PR - Manual de la sonda de presión del sistema Job Link

Inicio rápido

1. Instale la aplicación del sistema Fieldpiece Job Link® en su dispositivo móvil y regístrese para obtener una cuenta si es un nuevo usuario.
2. Retire el único tornillo de la tapa amarilla de la batería e instale 2 pilas AAA.
3. Pulse durante 1 segundo para encender.
4. Abra Mediciones en la aplicación Job Link® y marque como favorita la sonda en el administrador de herramientas.
5. Vea las mediciones en directo en su dispositivo móvil hasta a 300 metros de distancia.

Qué incluye

Sonda de presión del sistema Job Link®
2 juntas de repuesto
2 pilas AAA
Manual del operador
Garantía limitada de 1 año

Gire manualmente la conexión hembra para conectar y desconectar. NO utilice el cuerpo de plástico para aumentar el apalancamiento. Hacerlo puede causar daños, fugas y anular la garantía.
No aplique más de 800 psig.

Descripción

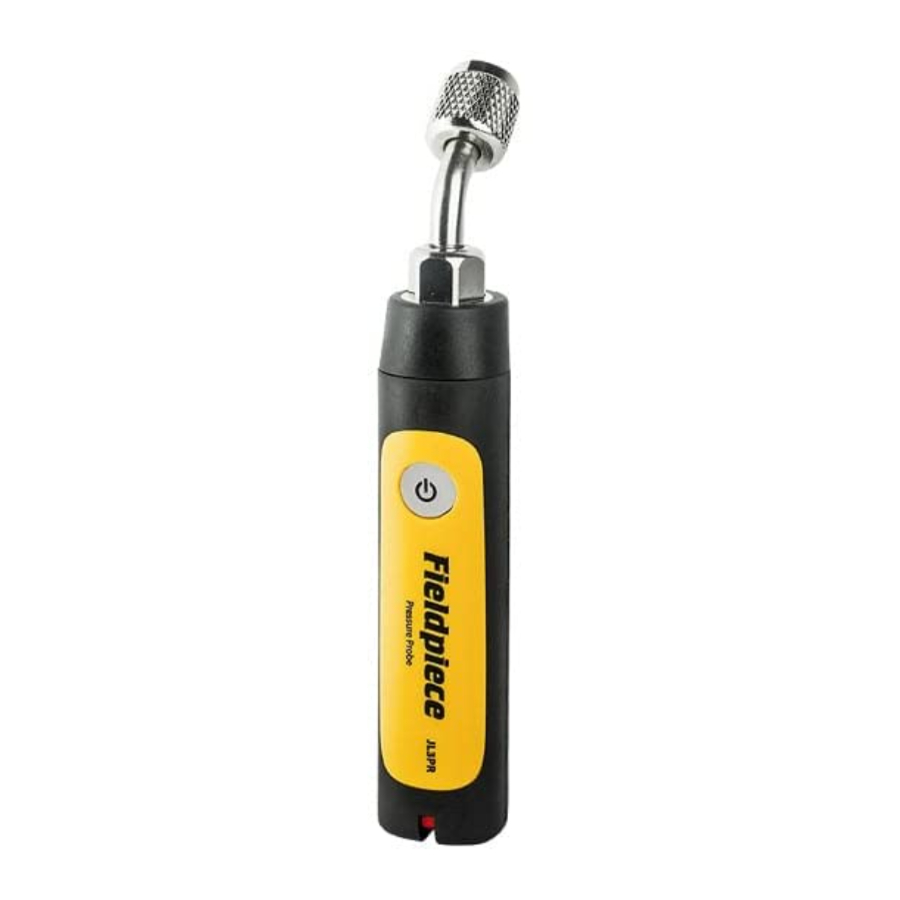

La sonda de presión del sistema JL3PR Job Link® envía mediciones de presión inalámbricas de largo alcance directamente a la aplicación móvil del sistema Fieldpiece Job Link®.

Acceda fácilmente a los puertos de servicio en espacios reducidos utilizando la conexión en ángulo de 1/4". La carcasa protectora de goma es ergonómica y resistente para el uso diario.

Gire el interruptor a rojo o azul y la aplicación sabrá inmediatamente en qué lado del sistema va a colocar su sonda de presión.

El equilibrio perfecto entre tamaño y capacidad le ofrece exactamente lo que necesita para diagnosticar sistemas día tras día de forma rápida y segura.

Mantenimiento

LIMPIEZA: Limpie el exterior con un paño húmedo. No utilice detergentes ni disolventes.

BATERÍAS: Cuando el LED parpadee lentamente en rojo, las baterías deben ser reemplazadas. Asegúrese de que la alimentación esté apagada (OFF). Retire el único tornillo de la tapa amarilla de la batería. Instale 2 pilas AAA. También puede controlar la duración de la batería en el administrador de herramientas de la aplicación Job Link®.

JUNTA: La junta de goma negra que sella la sonda de presión al puerto de servicio puede desgastarse con el tiempo y provocar una fuga. Esto es el resultado de un apriete excesivo o de la conexión a accesorios de puerto de servicio dañados.

1. Utilice unos alicates de punta fina o una herramienta similar para desenroscar el depresor de la válvula Schrader de la junta.
2. Retire y reemplace la junta desgastada.
3. Vuelva a enroscar el depresor en la junta.


Especificaciones

Requisitos mínimos del dispositivo: Dispositivos BLE 4.0 con iOS® 7.0 o Android™ 5.0
(La compatibilidad más reciente en www.fieldpiece.com)

Tipo de sensor: Presión relativa

Tipo de conector: Conexión abocardada hembra NPT estándar de 1/4" (en ángulo)

Rango de medición: 29" HgV a 580 psig, 74 cmHgV a 0 a 4000 kPa

Precisión:
29" HgV a 0" HgV: ±0,2" HgV; 74 cmHgV a 0 cmHgV: ±1 cmHgV
0 a 200 psig: ±1 psig; 0 a 1378 kPa: ±7 kPa
200 a 580 psig: ±2 psig; 1378 a 4000 kPa: ±14 kPa

Presión máxima de sobrecarga: 800 psig (5500 kPa)

Tipo de batería: 2 x AAA, NEDA 24A, IEC LR03

Duración de la batería: 150 horas típicas alcalinas. El LED parpadea en rojo cuando es necesario reemplazar la batería.

Apagado automático: 2 horas (el APO se puede desactivar)

Alcance inalámbrico: 300 metros en línea de visión. Las obstrucciones afectan a la distancia.

Radiofrecuencia: 2,4 GHz

Entorno operativo: -4°F a 122°F (-20°C a 50°C) a <75% HR

Temperatura de almacenamiento: -4°F a 140°F (-20°C a 60°C), 0 a 80% HR (con las baterías extraídas)

Coeficiente de temperatura: 0,1 x (precisión especificada) por 1,8°F

(-4°F a 64°F, 82°F a 122°F), por 1°C (-20°C a 18°C, 28°C a 50°C)

Peso: 0,39 lbs (177 g)

Resistente al agua: Diseñado según IP55

Patente estadounidense: www.fieldpiece.com/patents

Funcionamiento

Pulse durante 1 segundo para encender (ON)/apagar (OFF).

Indicaciones de color del LED

Parpadeo lento en verde: funcionamiento normal
Parpadeo lento en rojo: las baterías deben ser reemplazadas

Interruptor de lado alto o bajo

La aplicación del sistema Job Link® sabe qué lado ha seleccionado para cada sonda. Seleccione la línea de Succión o la línea de Líquido y colóquela en el sistema de forma adecuada.

Registro remoto de datos

(El registro de datos estará disponible poco después del momento de la impresión. Esté atento a las actualizaciones).

Utilice la aplicación móvil del sistema Job Link® para programar el JL3PR para registrar las mediciones a partir de una hora específica del día durante un máximo de 7 días.

El apagado automático se desactiva.

1. Asegúrese de que el JL3PR esté apagado (OFF).
2. Abra la aplicación móvil del sistema Job Link®.
3. Pulse durante 5 segundos para entrar en el modo de registro de datos. El LED se iluminará en verde fijo.
4. Configure los parámetros de registro de datos de la sonda dentro de la aplicación. El LED parpadeará en verde mientras la aplicación envía las instrucciones de configuración. El LED parpadeará lentamente en azul cuando espere a que se produzca la hora de inicio programada.
5. Coloque el JL3PR en el sistema.
6. Cuando se alcance la hora de inicio programada, el LED parpadeará muy lentamente en verde para indicar que el registro de datos ha comenzado.
7. Cuando el intervalo programado haya terminado, el LED parpadeará y se apagará (OFF).
8. Repita los pasos 1-3 y utilice la aplicación para extraer su registro de datos del JL3PR.

Apagado automático (APO)

La sonda de presión se apagará automáticamente después de 2 horas. Para desactivar el APO hasta que se apague, con la alimentación encendida, toque dos veces. El LED parpadeará brevemente en rojo. Para activar el APO, con la alimentación encendida, toque dos veces. El LED se iluminará brevemente en rojo.

Calibración automática

Calibre automáticamente su JL3PR asegurándose de que el sensor esté abierto a la atmósfera cuando encienda la sonda.
