Fieldpiece JL3MN - Manual de la sonda manométrica del sistema Job Link

Inicio rápido

1. Instale la aplicación Fieldpiece Job Link® System en su dispositivo móvil y regístrese para obtener una cuenta si es un nuevo usuario.
2. Retire el único tornillo de la tapa amarilla de la batería e instale 2 pilas AAA.
3. Pulse durante 1 segundo para encender.
4. Abra Mediciones en la aplicación Job Link y marque como favorita la sonda en el administrador de herramientas.
5. Toque para poner a cero.
6. Vea las mediciones en directo en su dispositivo móvil hasta a 1000 pies (305 metros) de distancia.

Qué incluye

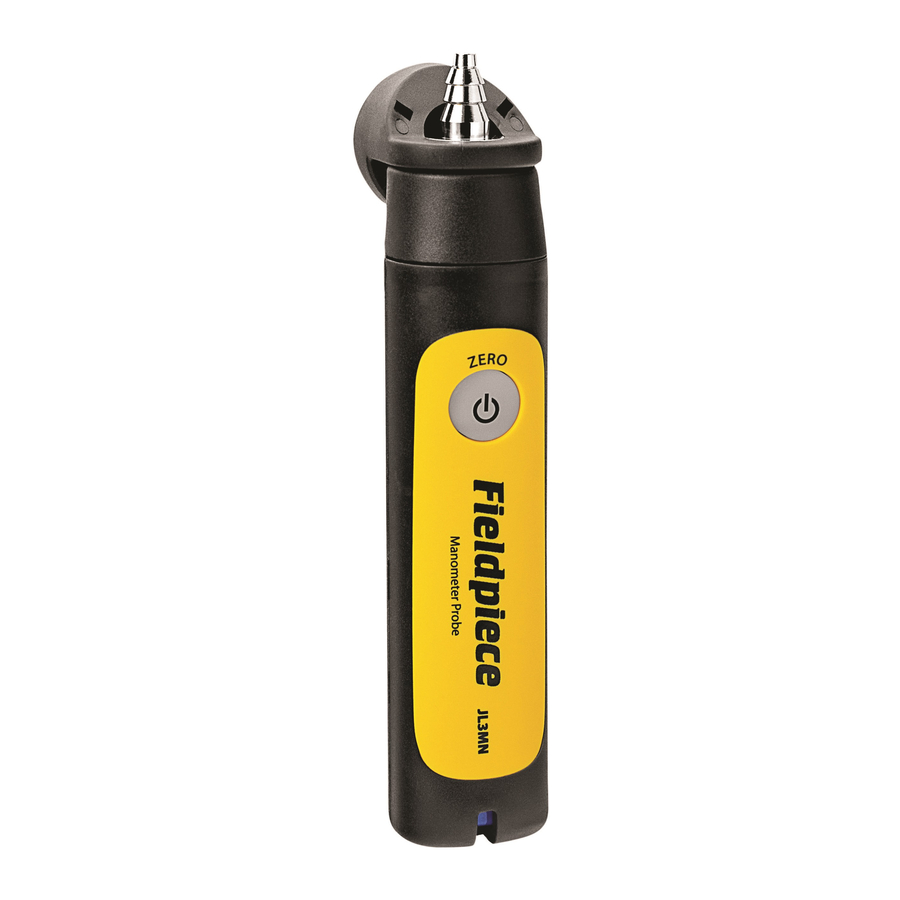

Sonda manométrica del sistema Job Link®
2 pilas AAA
Tubo con racor de latón
Tubo a granel
Adaptador de gas
Punta de presión estática
Manual del operador
Garantía limitada de 1 año

Descripción

La sonda manométrica del sistema JL3MN Job Link® envía mediciones de presión estática o presión de gas directamente a la aplicación Fieldpiece Job Link hasta a 1000 pies (305 metros) de distancia.

Utilice dos sondas JL3MN para hacer aún más. Debido a que no están atadas, no necesita mangueras largas para medir presiones diferenciales. Mida y vea la presión estática de retorno, la presión estática de suministro y la presión estática externa total en tiempo real, todo a la vez. Utilice su punta de presión estática con un tubo corto para obtener mediciones precisas de la presión estática. Mida las presiones de entrada y del colector en tiempo real simultáneamente con 2 manómetros Job Link.

Monte su manómetro en el equipo para usarlo con las manos libres en espacios reducidos. El potente imán giratorio se sujeta firmemente incluso cuando se tira de la manguera o el equipo se sacude. Deslice el interruptor y la aplicación sabrá inmediatamente en qué lado del sistema va a colocar su sonda manométrica.

Mantenimiento

LIMPIEZA: Limpie el exterior con un paño húmedo. No utilice detergentes ni disolventes. No aplique aire presurizado en el puerto de conexión.

BATERÍAS: Cuando el LED parpadee lentamente en rojo, las baterías deben ser reemplazadas. Asegúrese de que la alimentación esté APAGADA. Retire el único tornillo de la tapa amarilla de la batería. Instale 2 pilas AAA. También puede controlar la duración de la batería en el administrador de herramientas de la aplicación Job Link.

CUIDADO DEL SENSOR: Guarde el JL3MN en una cubierta protectora cuando no esté en uso para evitar que entren residuos o contaminantes extraños en la punta de la lengüeta. No presurice la sonda por encima de su especificación máxima.

Para evitar daños, no perfore agujeros a ciegas en un plenum que alberga el evaporador o el intercambiador de calor.
No coloque ninguna parte del manómetro sobre superficies calientes, como los gases de escape. Hacerlo puede causar lesiones personales, dañar el equipo y anular la garantía.
No aplique más de 11,6 psi.

Especificaciones

Requisito mínimo del dispositivo:
Dispositivos BLE 4.0 con iOS® 7.0 o Android™ 5.0
(Compatibilidad más reciente en www.fieldpiece.com)

Medio compatible: Gas seco, no corrosivo

Puerto de presión: Conector de tubo para tubo flexible (4,5 a 8 mm de DI)

Unidades de medida: inWC, mmWC, mbar, psi, Pa

Precisión y rangos:
inWC: ±(1,5% + 0,02) 0,00 a ± 60,00;
mmWC: ±(1,5% + 0,5) 0,0 a ± 1500,0;
mbar: ±(1,5% + 0,05) 0,00 a ± 150,00;
psi: ±(1,5% + 0,001) 0,000 a ± 2,165;
Pa: ±(1,5% + 5) 0 a ± 14930

Presión máxima de sobrecarga: 321,08 inWC (11,6 psi; 80,0 kPa)

Tipo de batería: 2 x AAA, NEDA 24A, IEC LR03

Duración de la batería: 150 horas típicas alcalinas. El LED parpadea lentamente en rojo cuando es necesario reemplazar la batería.

Apagado automático: 2 horas (APO se puede desactivar)

Alcance inalámbrico: 1000 pies (305 metros) en línea de visión. Las obstrucciones afectan la distancia.

Radiofrecuencia: 2,4 GHz

Entorno operativo: -10°F a 122°F (-23°C a 50°C) a <75% RH

Temperatura de almacenamiento: -10°F a 140°F (-23°C a 60°C) a <80% RH (con las baterías retiradas)

Coeficiente de temperatura: 0,1 x (precisión especificada) por 1,8°F (-10°F a 64°F, 82°F a 122°F), por 1°C (-23°C a 18°C, 28°C a 50°C)

Peso: 0,30 lbs (137 g)

Patente estadounidense: www.fieldpiece.com/patents

Funcionamiento

Pulse durante 1 segundo para encender/apagar (ON/OFF). Toque para poner a cero las mediciones.

Indicaciones de color del LED

Parpadeo lento verde: funcionamiento normal
Parpadeo lento rojo: las baterías deben ser reemplazadas

Interruptor del lado de suministro o retorno

La aplicación Job Link® System sabe qué lado ha seleccionado para cada sonda. Seleccione P1 o P2 y colóquelo en el sistema de forma adecuada.

Presión estática

Las pruebas de presión estática garantizan que el equipo esté funcionando dentro de las especificaciones de fábrica.

1. Ponga a cero su JL3MN mientras esté en presión ambiente con cualquier tubo/sonda conectado antes de tomar las mediciones. Para mediciones inferiores a 2 inWC, tome la lectura dentro de 1 minuto después de poner a cero para obtener la mejor precisión.
2. Utilice la punta de presión estática incluida cuando compruebe la presión estática en una corriente de aire.
   NOTA: La flecha roja en las sondas estáticas debe apuntar hacia el flujo de aire de la corriente.
3. Coloque un JL3MN antes y después del filtro para medir su caída de presión del filtro ( ).
4. Coloque un JL3MN antes y después de la bobina para medir su caída de presión de la bobina ( ).
5. Coloque un JL3MN en el aire de entrada y salida del equipo para medir su presión estática externa total ( ). Consulte con el fabricante para determinar las ubicaciones de las pruebas TESP.
   NOTA: Si se encuentra en un entorno donde la temperatura está cambiando notablemente mientras está tomando su lectura, se recomienda que desconecte la sonda del tubo y la PONGA A CERO en relación con el aire ambiente antes de cada lectura.


Presión de gas

Evite síntomas como arranques bruscos o sobrecalentamiento de su intercambiador de calor comprobando su presión de gas.

1. Consulte la especificación del fabricante para las presiones objetivo de combustible o gas de entrada y salida.
2. Cierre la alimentación principal de gas al horno.
3. Ponga a cero su JL3MN mientras esté a presión ambiente con el tubo conectado antes de tomar las mediciones.
4. Retire el tornillo de la toma de presión de salida e inserte el racor de tornillo de latón de la manguera en la toma de presión de salida del regulador de gas.


NOTA:
Algunas tomas de presión tienen un saliente de 5/16'' en lugar de un tornillo de inserción. En este caso, utilice el tubo adaptador de 5/16'' incluido. Afloje el tornillo de la toma aproximadamente 1 vuelta y deslice el tubo sobre el saliente.

6. Si sospecha que hay una presión de entrada alta o baja en el regulador, conecte el JL3MN a la toma de entrada.
7. Ponga el horno en funcionamiento y comience a tomar las mediciones.

Apagado automático (APO)

La sonda se apagará automáticamente después de 2 horas. Para desactivar APO hasta que se apague, mientras la alimentación está encendida, toque dos veces. El LED parpadeará brevemente en rojo. Para habilitar APO, mientras la alimentación está encendida, toque dos veces. El LED brillará brevemente en rojo.
